کوره سخت سازی پی سی بی با کمربند شبکه
,اجاق خشک کردن رنگ سه ضد
,کوره های سخت گیری گرم SMT
-
محل منبعچین
-
نام تجاریCNSMT
-
گواهیCE-curing oven
-
شماره مدلHN-Cure200/Cure300/Cure200T/Cure300T/Cure400T
-
مقدار حداقل تعداد سفارش1 مجموعه سفارش ماشینی یا مخلوط نیز قابل قبول است حمل و نقل: با حجم یا ظروف
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه های صادراتی استاندارد و بسته های چوب سخت محکم هر دو گزینه هستند
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram

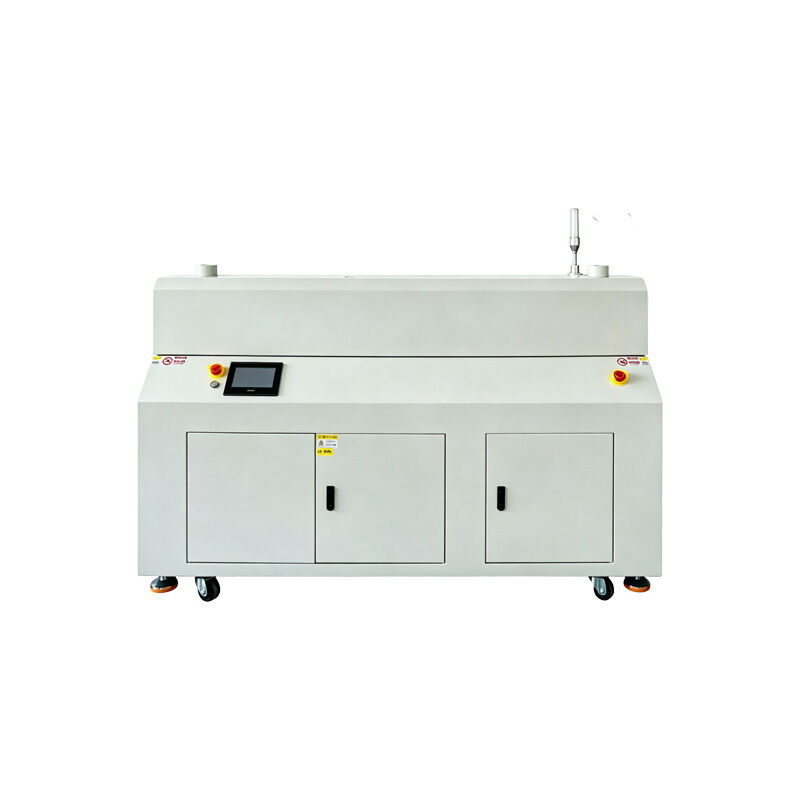

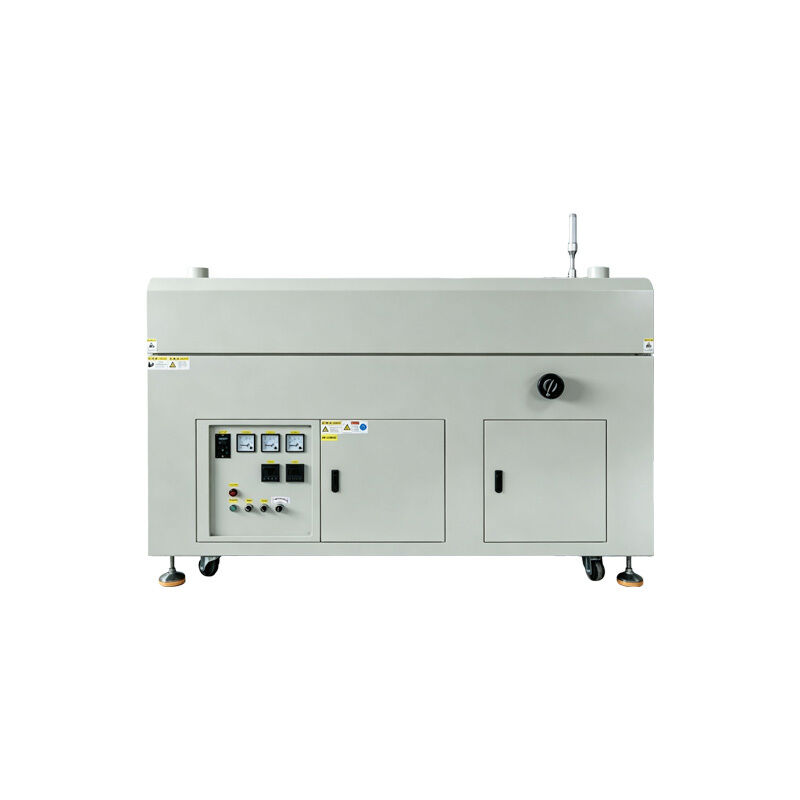

کمربند پی سی بی سه ضد رنگ کوره خشک کردن داغ
کوره پخت داغ تسمه مشبک مدار چاپی سه پروف رنگ
تجهیزات حرارتی حرفه ای طراحی شده برای خطوط تولید PCB و PCBA، دارای کنترل دقیق دما و یکپارچه سازی اتوماسیون بدون درز.
دامنه کاربرد
- مناسب برای خط تولید پوشش SMT، موجود در اندازه های فریم بزرگ و کوچک
ویژگی های اصلی
- حالت های کنترل دوگانه: دکمه + دستی، PLC + صفحه نمایش لمسی با صدای خطا و هشدار نور
- کنترل دما مستقل چند مرحله ای با تنظیم PID و مواد عایق تخصصی
- دقت کنترل دما در ± 5 درجه سانتیگراد
- خروجی گاز اگزوز مستقل برای اتصال مستقیم به سیستم های اگزوز کارخانه
فیلدهای کاربردی
- به طور گسترده برای خشک کردن و پخت کامل فرآیند PCB و PCBA قابل استفاده است
- فرآیندها شامل سه رنگ پخت حرارتی، خشک کردن شار، پخت جوهر تخته مدار، و پخت ضد رطوبت اجزا است.
- سازگار با انواع بردهای مدار نرم و سخت از جمله بردهای ذخیره انرژی جدید، بردهای BMS خودرو، بردهای کنترل صنعتی و بردهای مدار انعطاف پذیر FPC
- طراحی خط مونتاژ تسمه مش برای ادغام اتوماسیون بدون درز و عملیات پخت مداوم در مقیاس بزرگ
مشخصات فنی
| نوع پارامتر | HN-Cure200/Cure300 | HN-Cure200T/Cure300T/Cure400T |
|---|---|---|
| جهت کار و فضای لبه PCB | چپ → راست (استاندارد)، راست → چپ (اختیاری)؛ لبه فرآیند PCBA ≥ 5 میلی متر | |
| انتقال ارتفاع و حداکثر ارتفاع جزء | 920 ± 20 میلی متر، 100 میلی متر بالا و زیر سطح زنجیره | |
| سرعت انتقال و حداکثر بار | 0.5-3.5 متر در دقیقه؛ 8 کیلوگرم در متر به طور مساوی توزیع شده است | |
| مسیر نوار نقاله | مسیر تخصصی آلیاژ آلومینیوم + زنجیره فولاد ضد زنگ با نوارهای مقاوم در برابر سایش | |
| موتور انتقال | موتور قابل تنظیم سرعت با نمایشگر دیجیتال | موتور پله ای با نمایشگر رابط نرم افزاری |
| مدولاسیون دامنه و عرض | تنظیم دستی، 50-460 میلی متر | تنظیم الکتریکی، 50-460 میلی متر |
| تعداد مناطق دما | 2M: 2 منطقه (6 لامپ / منطقه)؛ 3M: 3 ناحیه (6 لامپ/منطقه) | 4M: 4 ناحیه (6 لامپ/منطقه) |
| دمای گرمایش | دمای اتاق - 120 درجه سانتی گراد (قابل تنظیم) | |
| زمان و دقت گرمایش | تقریبا 10 دقیقه، ± 5 درجه سانتیگراد | |
| ابعاد | 2M: 2000×930×1250mm 3M: 3000×930×1250mm |
2M: 2000×1080×1250mm 3M: 3000×1080×1250mm 4M: 4000×1080×1250mm |
| ولتاژ تغذیه | AC380V 50-60Hz، سیستم سه فاز پنج سیم | |
| قدرت نامی | 2M: 6.0KW/6.5KW 3M: 9.0KW/9.5KW |
4M: 12.5KW |
| وزن تجهیزات | 2M: ~410 کیلوگرم؛ 3M: ~ 510 کیلوگرم | 4M: ~580 کیلوگرم |
| روش کنترل و ارتباطات | کنترل کلید | PLC + صفحه نمایش لمسی، پورت سیگنال ارتباطی SMEMA |
CNSMT در تولید تجهیزات پخت حرارتی PCB تخصص دارد، کوره های پخت حرارتی PCB تسمه مشبک، کوره های خشک کردن هوای گرم نوع تونلی، و کوره های پخت PCB نوع جعبه با پشتیبانی از سفارشی سازی غیر استاندارد را ارائه می دهد.
کوره های خشک کن پیوسته آنلاین به طور یکپارچه با خطوط تولید مونتاژ و پوشش SMT برای عملکرد مداوم خودکار متصل می شوند. مدلهای جعبهای برای نمونهگیری دستهای کوچک و سناریوهای تولید متناوب مناسب هستند.
اقدامات احتیاطی ایمنی
- در حین کار به قطعات با دمای بالا دست نزنید
- جعبه را باز نکنید و دریچه های هوا را مسدود نکنید
- پخت مواد قابل اشتعال، انفجاری و خورنده را اکیدا ممنوع کنید
- فقط پرسنل حرفه ای اجازه فعالیت دارند
- زباله ها و گرد و غبار داخل کوره را به طور منظم تمیز کنید
- پس از خاموش شدن و خنک شدن، تعمیر و نگهداری را انجام دهید
تمام تجهیزات تحت بازرسی کیفیت دقیق با عملکرد پایدار قرار می گیرند. ما نصب رایگان در محل، اشکال زدایی، آموزش عملیات، و تضمین کیفیت دستگاه را با پشتیبانی فنی مادام العمر ارائه می دهیم.
بازخورد مشتری
اجاق حرارتی PCB تسمه مش CNSMT دارای کنترل دقیق دما، مدیریت دمای بخش بندی شده پایدار، و خشک کردن یکنواخت مناسب برای تولید برد مدار دسته ای است. تجهیزات به آرامی با نرخ شکست کم و ظرفیت تولید پایدار کار می کنند.
سوالات متداول
چه فرآیندهای پخت برای تجهیزات مناسب است؟
سازگار با فرآیندهای اصلی از جمله پخت سه رنگ ثابت PCB، خشک کردن شار، پخت جوهر صفحه مدار، و پخت ضد رطوبت اجزا برای بردهای مدارهای مختلف نرم و سخت.
سازگار با فرآیندهای اصلی از جمله پخت سه رنگ ثابت PCB، خشک کردن شار، پخت جوهر صفحه مدار، و پخت ضد رطوبت اجزا برای بردهای مدارهای مختلف نرم و سخت.
آیا می توان آن را به خطوط مونتاژ خودکار متصل کرد؟
ساختار کمربند مشبک استاندارد به طور یکپارچه با تجهیزات اتوماسیون جلویی و پشتی متصل می شود و از تولید دسته ای مداوم برای عملیات در مقیاس بزرگ پشتیبانی می کند.
ساختار کمربند مشبک استاندارد به طور یکپارچه با تجهیزات اتوماسیون جلویی و پشتی متصل می شود و از تولید دسته ای مداوم برای عملیات در مقیاس بزرگ پشتیبانی می کند.
دقت و ثبات دما چطور؟
سیستم کنترل دما قطعه بندی شده کنترل دمای یکنواخت و دقیق را تضمین می کند و به طور موثر از تغییر شکل برد و پخت ناهموار برای بردهای مدار دقیق جلوگیری می کند.
سیستم کنترل دما قطعه بندی شده کنترل دمای یکنواخت و دقیق را تضمین می کند و به طور موثر از تغییر شکل برد و پخت ناهموار برای بردهای مدار دقیق جلوگیری می کند.
آیا از اندازه های غیر استاندارد سفارشی پشتیبانی می کند؟
از سفارشیسازی طول بدنه کوره، سرعت تسمه مشبک، ارتفاع تغذیه/تخلیه و پارامترهای کنترل دما برای برآوردن نیازهای مختلف محصول و تولید پشتیبانی میکند.
از سفارشیسازی طول بدنه کوره، سرعت تسمه مشبک، ارتفاع تغذیه/تخلیه و پارامترهای کنترل دما برای برآوردن نیازهای مختلف محصول و تولید پشتیبانی میکند.
آیا نگهداری روزانه ساده است؟
تجهیزات دارای ساختار ساده، تمیز کردن آسان زباله، میزان خرابی کم، عملکرد راحت روزانه و راهنمایی فنی جامع در طول فرآیند پس از فروش است.
تجهیزات دارای ساختار ساده، تمیز کردن آسان زباله، میزان خرابی کم، عملکرد راحت روزانه و راهنمایی فنی جامع در طول فرآیند پس از فروش است.
گواهینامه
CNSMT در تحقیق و توسعه و تولید کوره های پخت حرارتی PCB با تسمه مشبک با کنترل درجه حرارت تقسیم شده و سفارشی سازی غیر استاندارد تخصص دارد. تجهیزات دارای کنترل دقیق دما، عملکرد پایدار و عملکرد هزینه بالا هستند.
