دستگاه بارگیری خودکار PCB
,بارگذاری PCB خط SMT
,سیستم بارگذاری PCB کاملا خودکار
-
محل منبعچین
-
نام تجاریCNSMT
-
گواهیCE-flipper machine-elevator
-
شماره مدلHN-L10
-
مقدار حداقل تعداد سفارش1 مجموعه سفارش ماشینی یا مخلوط نیز قابل قبول است حمل و نقل: با حجم یا ظروف
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه های صادراتی استاندارد و بسته های چوب سخت محکم هر دو گزینه هستند
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram

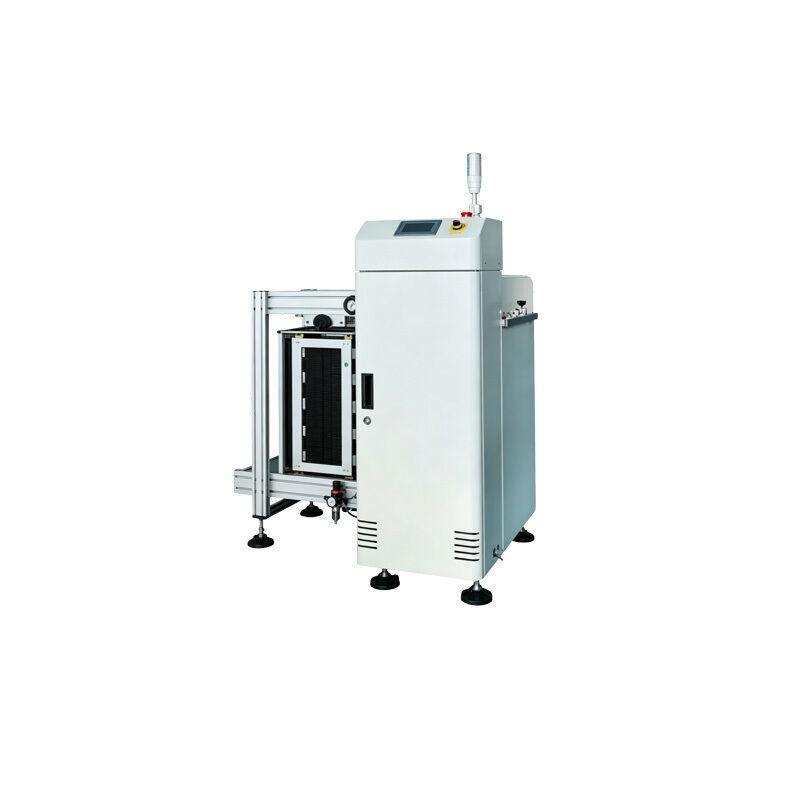

بارگذاری PCB کاملا اتوماتیک
بارگذاری PCB کاملا اتوماتیک
تجهیزات پیشرفته اتوماسیون برای خطوط تولید SMT، طراحی شده برای عملیات موثر PCB و تغذیه.
حوزه کاربرد
ایده آل برای خطوط تولید پوشش SMT، در هر دو اندازه فریم بزرگ و کوچک برای پذیرش نیازهای مختلف تولید موجود است.
ویژگی های کلیدی
- PLC + سیستم کنترل صفحه لمسی با نمایش منوی بصری
- تشخیص خطا با سیستم هشدار صدا و نور
- مجهز به پورت سیگنال ارتباطی SMEMA برای یکپارچه سازی بدون لکه
زمینه های کاربرد
دستگاه بارگذاری PCB کاملا خودکار به صنایع مختلفی از جمله الکترونیک مصرفی 3C ، الکترونیک خودرو ، منبع برق کنترل صنعتی ، الکترونیک پزشکی ، خانه هوشمند امنیتی ،و انرژی جدید فتوولتائیکاین با نصب سطح SMT، پلاگین DIP، بازرسی AOI، فرآیند PCB و خطوط تولید آزمایش محصول نهایی ادغام می شود.با اتصال یکپارچه با ماشین های چاپی و تجهیزات نصب سطح برای فعال کردن عملیات تغذیه خودکار PCB.
مشخصات فنی
| پارامتر | دستگاه قاب کوچک | ماشین قاب بزرگ |
|---|---|---|
| جهت کار و فضای لبه PCB | چپ → راست (استانداردی) ، راست → چپ (اختیاری) ؛ لبه فرآیند PCBA ≥ 5mm | چپ → راست (استانداردی) ، راست → چپ (اختیاری) ؛ لبه فرآیند PCBA ≥ 5mm |
| ارتفاع انتقال و حداکثر ارتفاع قطعات | 920±20mm، کمتر از 45mm (قابل سفارشی سازی) | 920±20mm، کمتر از 45mm (قابل سفارشی سازی) |
| سیستم انتقال | زنجیره ی مسطح مهندسی نیلونی سیاه | |
| پیکربندی موتور | ۳ موتور با سرعت ثابت + ۱ موتور ترمز | |
| اندازه قاب مواد | 355×320×565 میلی متر | 535×530×565 میلی متر |
| حداکثر اندازه PCB | L50×W50 - L330×W250 میلی متر | L50×W50 - L525×W460 میلی متر |
| مکانیسم بلند کردن | پیچ توپی با پلتفرم بلند کننده یکپارچه آلومینیوم | |
| ابعاد کلی (رساندن/پذیرش) | ارسال: 1330×780×1200 میلی متر دریافت: 1750×780×1200 میلی متر |
ارسال: 1800×1120×1350 میلی متر دریافت: 2520×1120×1350 میلی متر |
| نیاز به انرژی | فشار هوا ≥0.4Mpa، منبع برق 220V 50-60Hz | |
| مصرف برق و وزن | 0.5KW، ≈240Kg | 0.5KW، ≈290Kg |
| سیستم کنترل | PLC + صفحه نمایش کنترل لمسی، پورت ارتباطی SMEMA | |
بارگذاری خودکار صفحه مدار SMT تجهیزات اتوماسیون ضروری برای خطوط تولید SMT است. این ماشین تغذیه PCB تخصصی فرآیندهای تغذیه صفحه مدار را خودکار می کند،به طور کامل با دستگاه های چاپ پسته ی جوش سازگار می شوند و به طور یکپارچه با تجهیزات تولید SMT متصل می شوند تا به طور مداوم، عملیات تغذیه PCB بدون سرنشین
با عملکرد پایدار و تراز دقیق، دستگاه تغذیه PCB به طور موثر جایگزین بارگیری دستی می شود،از بین بردن خطاهای عملیاتی و آسیب های الکترواستاتیک در حالی که به طور قابل توجهی بهبود بهره وری خط تولیداین سیستم از تولید انبوه صفحه های مدار استاندارد پشتیبانی می کند و می تواند برای نیازهای تغذیه خودکار PCB غیر استاندارد سفارشی شود.با قابلیت انعطاف پذیری بالا، دارای تخت های مختلف PCB نامنظم و خاص.
مدل های ما سبک های بارگذاری PCB SMT یکپارچه را پوشش می دهد که شامل بارگذاری خودکار، دریافت و تغذیه مداوم در یک ساختار جمع و جور است.تجهیزات پشتیبانی از تغییر خط سریع و عیب یابی، که آن را برای خطوط تولید SMT در صنایع مختلف از جمله الکترونیک 3C، الکترونیک خودرو، کنترل صنعتی و کاربردهای پزشکی مناسب می کند.
احتیاط های ایمنی
- در طول کار به ناحیه تغذیه هیئت مدیره دست نزنید
- با مکان دکمه ی توقف اضطراری آشنا شوید
- نگهداری نیاز به عملیات خاموش کردن دارد.
- اصلاحات غير مجاز تجهیزات به شدت ممنوعه
- نیاز به بازرسی منظم لوازم جانبی
خدمات پس از فروش
- پوشش کامل گارانتی ماشین
- عیب یابی و آموزش رایگان در محل
- پشتیبانی فنی 24/7 و پرسش و پاسخ
- کمک سریع برای رفع مشکل
- تامین طولانی مدت قطعات اصلی کارخانه
بازخورد مشتریان
مشتریان گزارش می دهند که بارگذاری کننده های خودکار SMT PCB CNSMT به طور پایدار کار می کنند و به خوبی با چاپگرهای پایش جوش متصل می شوند و به طور قابل توجهی کارایی تغذیه را بهبود می بخشند.طرح های غیر استاندارد سفارشی به طور کامل در خطوط تولید قرار می گیرند. تیم پس از فروش پاسخ های سریع و راه اندازی به موقع در محل را فراهم می کند. عملکرد هزینه عالی منجر به همکاری طولانی مدت و خرید مکرر برای گسترش ظرفیت شده است.
پرسش های مکرر
- ناپایداری در کارتن و تخت مکش:ناشی از نشت فنجان مکش، انحراف تخته یا انحراف در تنظیم پارامترهای ارتفاع که منجر به مکش خالی یا مکش چند تخته می شود
- عدم دقت در تراز و انحراف تغذیه:به دلیل کمربند های گشاده، فاصله غیرطبیعی بین ریل های راهنما، سنسورهای کثیف، یا تغذیه اشتباه با ماشین های چاپ
- عملکرد غیرطبیعی شروع/پایان:ناشی از خرابی محرک فوتو الکتریکی، فشار هوای ناکافی یا خاموش شدن غیر قابل توضیح / تحویل مداوم تخته خالی
- بلند کردن لکنت و صداهای غیرطبیعی:ناشی از عدم روغن در پیچ ها، تجمع گرد و غبار در ریل های راهنما یا بار بیش از حد در موتورهای بلند
گواهینامه
CNSMT در تولید بارگیری های خودکار SMT PCB تخصص دارد، از جمله ماشین های رسیدگی به صفحه SMT، تغذیه های تطبیقی دستگاه چاپ، تجهیزات غیر استاندارد سفارشی،و مدل های بارگذاری و تخلیه یکپارچهماشین های ما به طور گسترده ای در صنایع 3C، الکترونیک خودرو و کنترل صنعتی استفاده می شوند و در سراسر جهان با قیمت رقابتی فروخته می شوند.ما ارائه خدمات کامل پس از فروش و راه حل های سفارشی برای تولید کنندگان SMT.
