برجسته کردن
ماشین برش خودکار PCB
,دستگاه تغذیه خط SMT
,دستگاه برش PCB کاملا اتوماتیک
-
محل منبعچین
-
نام تجاریCNSMT
-
گواهیCE-flipper machine-elevator
-
شماره مدلHN-L20
-
مقدار حداقل تعداد سفارش1 مجموعه سفارش ماشینی یا مخلوط نیز قابل قبول است حمل و نقل: با حجم یا ظروف
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه های صادراتی استاندارد و بسته های چوب سخت محکم هر دو گزینه هستند
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram

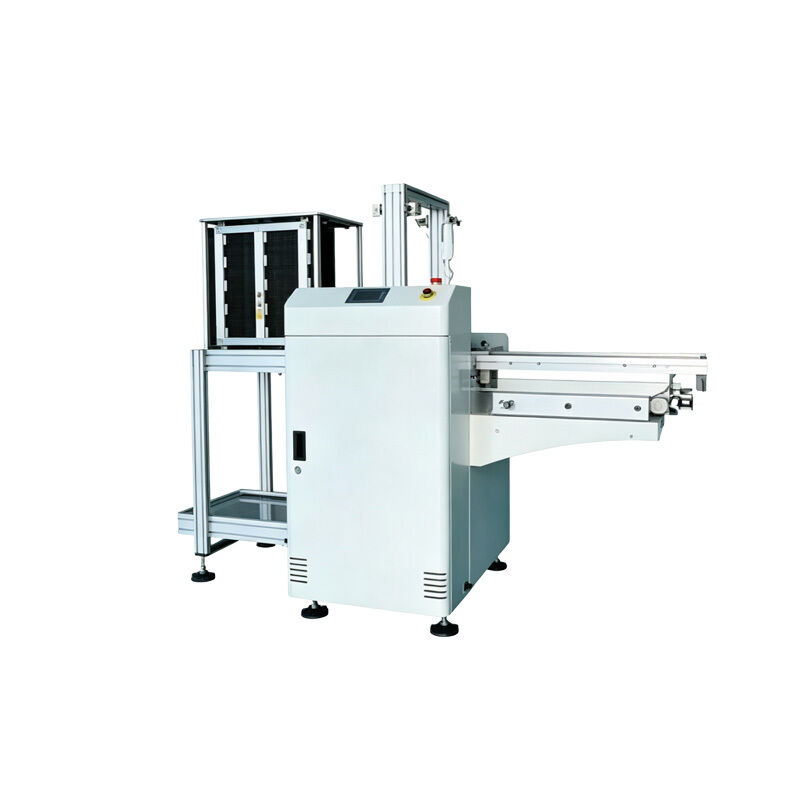

ماشین برش و تغذیه PCB کاملا خودکار
دستگاه برش و تغذیه تمام اتوماتیک PCB
تجهیزات اتوماسیون پیشرفته طراحی شده برای خطوط تولید پوشش SMT، در اندازه های بزرگ و کوچک قاب برای مطابقت با نیازهای مختلف تولید موجود است.
ویژگی های کلیدی
- سیستم کنترل PLC + صفحه لمسی با صدای خطا و زنگ هشدار نور
- رابط نمایش منو برای عملکرد آسان
- مجهز به پورت سیگنال ارتباطی SMEMA
فیلدهای کاربردی
- لوازم الکترونیکی مصرفی: تولید PCB برای تلفن های همراه، هدفون، پوشیدنی های هوشمند
- لوازم خانگی: بردهای کنترل تلویزیون، تهویه مطبوع و وسایل کوچک خانگی
- New Energy: بردهای محافظ باتری، شمع شارژ و PCBهای ذخیره انرژی
- کنترل و امنیت صنعتی: بردهای اصلی برای کنترلرها، دوربین ها و کنترل دسترسی
- الکترونیک خودرو: کنترل خودرو، لامپ و بردهای مدار خودرو
- تجهیزات ارتباطی: روتر، سوئیچ و ماژول 5G خطوط PCB SMT
مشخصات فنی
| پارامتر | آسانسور اتوماتیک HN-L450 | دستگاه چرخش اتوماتیک HN-F180 |
|---|---|---|
| جهت کار و فضای لبه PCB | چپ L ↔ راست R; لبه فرآیند PCBA ≥ 5 میلی متر | |
| ارتفاع حمل و نقل و ترخیص قطعات | 920 ± 20 میلی متر: 100 میلی متر در بالا و 90 میلی متر در زیر سطح زنجیره | |
| سرعت انتقال | 2-5 متر در دقیقه | 8-13 متر در دقیقه |
| انتقال و تنظیم عرض | موتور پله ای، عرض مسیر قابل تنظیم الکتریکی (50-460 میلی متر) | |
| نوع درایو | بالابر موتور + زنجیر | چرخش موتور + تسمه سنکرون |
| سکته مغزی تجهیزات | ارتفاع بالابری 450 میلی متر | 180 درجه بچرخانید |
| ابعاد کلی | L640×W1000×H1350 (mm) | L640×W1100×H1350 (mm) |
| فشار هوا و منبع تغذیه | ≥0.4Mpa، AC220V 50-60Hz | |
| مصرف برق و وزن | 0.8 کیلو وات، تقریبا 180 کیلوگرم | |
| حالت کنترل و ارتباط | PLC + صفحه نمایش لمسی، پورت سیگنال ارتباطی SMEMA | |
دستگاه برش و دریافت تمام اتوماتیک PCB به عنوان تجهیزات اتوماسیون اصلی خطوط تولید SMT عمل می کند. با ساختار رک با کیفیت بالا و سیستم کنترل هوشمند PLC، عملکرد پایدار و دقیق را تضمین می کند و در عین حال مشکلات گیر کردن، انحراف و خراش را از بین می برد. این راه حل خودکار به طور موثر جایگزین بارگیری/تخلیه دستی، کاهش هزینه های نیروی کار و بهبود کارایی خط تولید می شود.
این تجهیزات سازگاری قوی با مشخصات و ضخامت های مختلف PCB ارائه می دهد و از سفارشی سازی غیر استاندارد برای صنایع مختلف از جمله الکترونیک مصرفی، انرژی های نو، الکترونیک خودرو و کنترل صنعتی پشتیبانی می کند. با عملکرد ساده، حفاظت ایمنی جامع و میزان شکست کم، عملکرد پایدار مداوم را تضمین می کند. سازنده با کیفیت قابل اعتماد، راه حل های مقرون به صرفه و انتخاب کامل پیش از فروش، اشکال زدایی در محل و خدمات تعمیر و نگهداری مادام العمر پس از فروش ارائه می دهد.
اقدامات احتیاطی ایمنی
عملیات ایمنی استاندارد:اپراتورها باید در روش های تجهیزات مهارت داشته باشند. برای جلوگیری از خطرات نیشگون گرفتن و اطمینان از ایمنی تولید، هرگز دست یا ابزار را در حین کار در محل کار قرار ندهید.
حفاظت الکتریکی و غیر عادی:تجهیزات را روی سطح صاف با زمین قابل اعتماد و منبع تغذیه پایدار نصب کنید. از کار با دست خیس خودداری کنید. فوراً توقف اضطراری را برای گیر کردن برد، صدای غیرعادی یا خطا فشار دهید. هرگز با ایراد کار نکنید.
تعمیر و نگهداری روزانه:ریل های راهنما، چرخ های انتقال، سنسورها و سایر اجزای اصلی را به طور منظم تمیز کنید. تغییرات غیرمجاز پارامتر یا اصلاح مدار توسط افراد غیر حرفه ای برای حفظ دقت تجهیزات و افزایش عمر مفید ممنوع است.
خدمات و پشتیبانی
گارانتی کل ماشین:تمام تجهیزات قبل از حمل و نقل تحت آزمایش دقیق قرار می گیرند. گارانتی استاندارد شامل تعمیر و نگهداری رایگان و تعویض قطعه برای آسیب های غیر انسانی در طول دوره گارانتی می شود.
نصب و آموزش در محل:نصب و رفع اشکال رایگان در محل با آموزش یک به یک اپراتور که عملکرد تجهیزات، تنظیمات پارامتر، تعمیر و نگهداری روزانه و عیب یابی اولیه را پوشش می دهد.
پشتیبانی فنی مادام العمر:مشاوره فنی رایگان مادام العمر، راهنمایی عملیات و خدمات ارتقاء. پشتیبانی از سفارشی سازی غیر استاندارد و انطباق خط تولید. پاسخ سریع پس از فروش زمان خرابی را به حداقل می رساند.
بازخورد مشتری
"ماشین برش و تغذیه PCB تمام اتوماتیک CNSMT با بارگیری/تخلیه دقیق بدون گیر کردن به طور پایدار کار می کند و به طور موثر در نیروی کار صرفه جویی می کند. اشکال زدایی تجهیزات ساده است، پاسخ فنی پس از فروش به موقع است، و آموزش در محل جامع است. راهنمایی آنلاین سریع برای مسائل جزئی، خدمات تضمین کیفیت دقیق، مقرون به صرفه بودن فوق العاده."
سوالات متداول
آیا دستگاه می تواند خود را با PCB های چند سایز سازگار کند؟
بله، قابل تنظیم و سازگار با بردهای مدار با ضخامت ها و عرض های مختلف. تابلوهای غیر استاندارد را می توان در مدل های مختلف سفارشی کرد.
بله، قابل تنظیم و سازگار با بردهای مدار با ضخامت ها و عرض های مختلف. تابلوهای غیر استاندارد را می توان در مدل های مختلف سفارشی کرد.
چه چیزی باعث پارگی مکرر صفحه می شود؟
تغییر شکل تخته، عرض مسیر نادرست، یا تجمع گرد و غبار روی سنسورها. با تمیز کردن سنسورها و تنظیم دقیق عرض مسیر حل کنید.
تغییر شکل تخته، عرض مسیر نادرست، یا تجمع گرد و غبار روی سنسورها. با تمیز کردن سنسورها و تنظیم دقیق عرض مسیر حل کنید.
آیا تجهیزات می توانند با خطوط SMT موجود یکپارچه شوند؟
مدل های استاندارد سازگار با خطوط مونتاژ عمومی SMT. خطوط تولید قدیمی را می توان در صورت نیاز مقاوم سازی و متصل کرد.
مدل های استاندارد سازگار با خطوط مونتاژ عمومی SMT. خطوط تولید قدیمی را می توان در صورت نیاز مقاوم سازی و متصل کرد.
مدت گارانتی چقدر است؟ چگونه لوازم جانبی بخریم؟
گارانتی کامل دستگاه با قطعات جایگزین رایگان برای آسیب های غیر انسانی. عرضه قطعات یدکی با قیمت اصلی کارخانه تضمین شده است.
گارانتی کامل دستگاه با قطعات جایگزین رایگان برای آسیب های غیر انسانی. عرضه قطعات یدکی با قیمت اصلی کارخانه تضمین شده است.
اگر ندانم چگونه کار کنم چه؟
آموزش نصب در محل هنگام ورود، راهنمایی از راه دور برای خرابی های آینده و کمک های سریع پس از فروش ارائه شده است.
آموزش نصب در محل هنگام ورود، راهنمایی از راه دور برای خرابی های آینده و کمک های سریع پس از فروش ارائه شده است.
گواهینامه ها
CNSMT در تحقیق و توسعه و ساخت سیستم های لودر و تخلیه کننده PCB تمام اتوماتیک برای خطوط تولید SMT تخصص دارد. تجهیزات کنترل شده با PLC هوشمند ما عملکرد پایدار و انتقال دقیق برد را برای کاهش قابل توجه هزینه های نیروی کار دارد. با کیفیت قابل اعتماد و قیمت رقابتی، ماشین آلات ما به تولید کنندگان الکترونیک در سراسر جهان خدمت می کنند. ما راهنمایی کامل انتخاب قبل از فروش، راه اندازی در محل، نگهداری طولانی مدت پس از فروش و خدمات سفارشی سازی غیر استاندارد را ارائه می دهیم.
