برجسته کردن
دستگاه چرخاندن خودکار SMT PCB
,دستگاه بلند کردن خط مونتاژ PCB
,تجهیزات چرخش صفحه مدار SMT
-
محل منبعچین
-
نام تجاریCNSMT
-
گواهیCE-flipper machine-elevator
-
شماره مدلHN-L450-F180
-
مقدار حداقل تعداد سفارش1 مجموعه سفارش ماشینی یا مخلوط نیز قابل قبول است حمل و نقل: با حجم یا ظروف
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه های صادراتی استاندارد و بسته های چوب سخت محکم هر دو گزینه هستند
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram

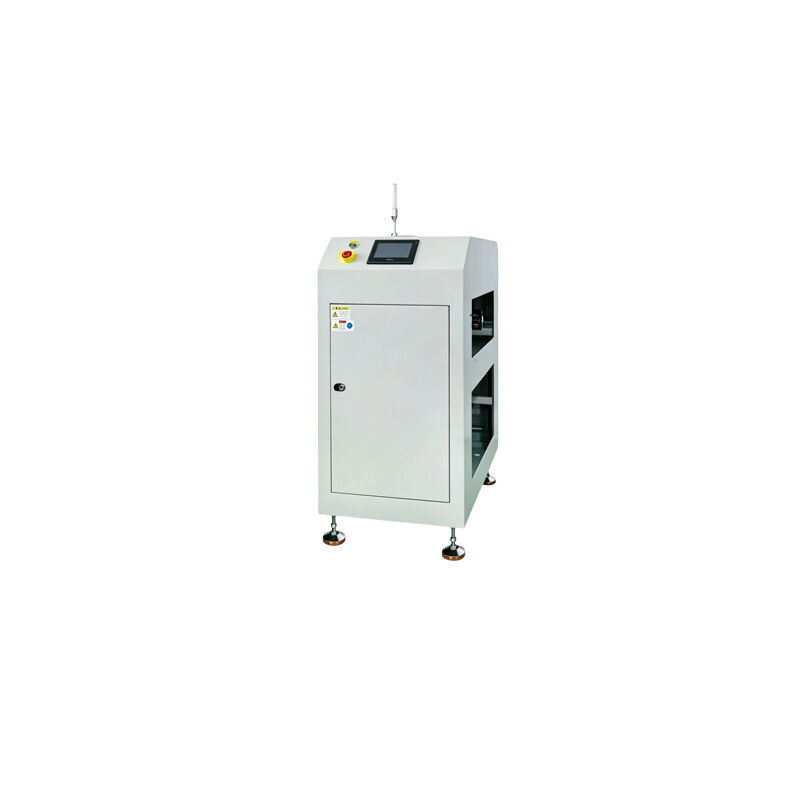

دستگاه بلند کردن اتوماتیک صفحه مدار SMT / خط مونتاژ PCB
SMT صفحه مدار خودکار لیفت / خط مونتاژ PCB خودکار چرخاندن ماشین
تجهیزات پیشرفته اتوماسیون طراحی شده برای خطوط تولید SMT، ارائه راه حل های بلند و فلپ PCB کارآمد برای فرآیندهای تولید الکترونیکی.
حوزه کاربرد
- قابل استفاده برای خط تولید پوشش SMT و خط تولید تجهیزات غیر استاندارد
ویژگی های کلیدی
- کنترل PLC + کنترل صفحه لمسی با صدا و نور خطای هشدار و نمایش منوی
- مجهز به پورت سیگنال ارتباطی SMEMA
زمینه های کاربرد
- خط تولید پیچ SMT برای تغذیه PCB، بالا بردن و گردش صفحه قبل و بعد از جوش مجدد
- بعد از پردازش PCB: بازرسی AOI، پوشش مطابق، ورودی قطعات
- صنعت انرژی جدید: تولید PCB ذخیره سازی انرژی، تامین برق و صفحه مدار باتری
- خط مونتاژ اتوماتیک کنترل صنعتی و دستگاه های خانگی
مشخصات فنی
| مشخصات | آسانسور اتوماتیک HN-L450 | دستگاه چرخاندن اتوماتیک HN-F180 |
|---|---|---|
| جهت کار و فضای لبه PCB | L چپ <--> R راست؛ لبه فرآیند PCBA ≥ 5mm | |
| ارتفاع حمل و حداکثر ارتفاع قطعات | 920 ± 20mm: 100mm بالاتر و 90mm پایین سطح زنجیره | |
| سرعت انتقال | 2-5 متر/دقیقه | 8-13m/min |
| موتور انتقال و روش تعدیل دامنه | موتور مرحله ای، پهنای مسیر قابل تنظیم الکتریکی، پهنای تعدیل دامنه 50-460mm | |
| نوع درایو | بلند کردن با موتور + زنجیره | موتور+حزام هم زمان |
| ضربه دستگاه | ارتفاع بلند کردن 450mm | 180 درجه خم کن |
| ابعاد کلی | L640*W1000*H1350 (میلی متر) | L640*W1100*H1350 (میلی متر) |
| فشار هوا و منبع برق تجهیزات | ≥0.4Mpa، AC220V 50-60Hz | |
| کل مصرف برق و وزن تجهیزات | 0.8 کيلووايت، حدود 180 کيلو | |
| حالت کنترل و پورت ارتباطی | PLC + صفحه لمسی، پورت سیگنال ارتباطات SMEMA | |
کارخانه ما در عرضه آسانسورهای خودکار PCB، تجهیزات بلند کردن صفحه مدار، آسانسورهای بارگیری و تخلیه SMT، و همچنین ماشین های چرخاندن خودکار PCB تخصص دارد،ماشین های چرخش صفحه مدار، و تجهیزات SMT. ما تجهیزات پشتیبان اتوماسیون اصلی پشتیبانی از خطوط مونتاژ SMT هستیم.
دستگاه چرخاندن خودکار PCB به طور خاص برای فرآیند تولید صفحه های مداری طراحی شده است، مناسب برای انواع صفحه های مداری PCB معمولی و غیر استاندارد،به طور گسترده ای در SMT الکترونیکی استفاده می شود، آزمایش، مونتاژ، پوشش و سایر فرآیندها.
تجهیزات بلند کردن PCB به آرامی کار می کند و ارتفاع بلند کردن قابل تنظیم است که می تواند کار انتقال مواد را در خط تولید SMT به طور موثر تکمیل کند،به طور موثر فرآیندهای مختلف تولید را به هم متصل می کند، و جلوگیری از برخورد و آسیب به صفحه. تجهیزات SMT پشتیبانی می تواند به سرعت تبدیل چرخش صفحه های مدار را تکمیل کند،برای پاسخگویی به نیازهای تولید نصب سطح دو طرفه و بازرسی دو طرفه، و به طور قابل توجهی بهبود سطح اتوماسیون خط تولید.
استفاده از کل تجهیزات آسان است، بسیار سازگار است و نرخ شکست پایین است. این دستگاه از اتصال با خطوط مونتاژ خودکار پشتیبانی می کند و می تواند با مدل های غیر استاندارد در صورت نیاز سفارشی شود.تجهیزات دارای بهره وری بالایی از هزینه هستند.، کیفیت پایدار، و در بازارهای داخلی و خارجی محبوب است. در همان زمان، آن را با خدمات پس از فروش جامع مجهز، ارائه نصب، عیب یابی،و پشتیبانی فنی برای کمک به شرکت ها در کاهش هزینه ها و افزایش بهره وری.
اقدامات احتیاطی برای استفاده
تجهیزات باید مطابق با شرایط زمین باشند و با ولتاژ نامی کار کنند.دست زدن به قسمت های گیرنده ممنوع است.کارکنان غیر فنی مجاز به جدا کردن یا تغییر پارامترها بدون مجوز نیستند.و بازرسي هوا و مدارهای الکتريکي هم لازم است.
تضمین نگهداری بعد از فروش
گارانتی کامل ماشین، تعمیر و نگهداری رایگان برای نقص های غیر انسانی. خرابی ها می توانند به سرعت مورد بررسی قرار گیرند و از راه دور هدایت شوند و مشکلات دشوار می توانند در محل تعمیر شوند.قیمت تمام عمر به همراه لوازم اولیه کارخانه است، پشتیبانی فنی کامل فرآیند، کالیبراسیون تجهیزات و خدمات پیگیری پس از فروش.
بازخورد مشتریان و ارتباطات پس از فروش
لیفتر و فلپر PCB به آرامی کار می کنند و کارایی تولید را با نرخ شکست پایین بهبود می بخشند. پس از فروش به سرعت برای راهنمایی و خدمات در محل پاسخ می دهد.کیفیت قابل اعتماد و پشتیبانی متفکرانه باعث رضایت مشتری بالا و سفارشات تکراری می شود.
پرسش های مکرر
- دستگاه ها با چه صفحه های PCB و خطوط تولید سازگار هستند؟
بوردهای مدار SMT عمومی، PCB های انرژی جدید و بوردهای مدار کنترل صنعتی می توانند به خطوط مونتاژ SMT استاندارد متصل شوند، از لوازم و مدل های سفارشی غیر استاندارد پشتیبانی کنند،و با تولید تخته های چند مشخصات تطبیق یابد. - اگر تجهیزات گیر کرده باشند و بلند کردن یا چرخاندن صاف نباشد، چه باید کنم؟
اول، ماشین را متوقف کنید و برق را قطع کنید تا از بارگذاری بیش از حد تخته، جمع آوری گرد و غبار و چسبندگی در قسمت های انتقال و تنظیمات پارامتر نادرست بررسی کنید.اشتباهات ساده می تواند از راه دور برای عیب یابی هدایت شود، و مشکلات پیچیده را می توان برای مهندسان برای آمدن و بازرسی تنظیم کرد. - آیا دستگاه می تواند سرعت و ارتفاع را تنظیم کند؟
تنظیم سرعت پشتیبانی، تنظیم ارتفاع، زمان شروع توقف، پارامترها می توانند با یک صفحه لمسی تنظیم شوند، کار آسان، با ریتم تولید فرآیندهای مختلف سازگار است. - چگونه تضمین پس از فروش و لوازم جانبی را تضمین کنیم؟
گارانتی کامل ماشین، نگهداری رایگان و تعویض برای نقص های غیر انسانی؛ عرضه قیمت هزینه عمر لوازم جانبی اصلی، ارائه پشتیبانی فنی از راه دور، کالیبراسیون تجهیزات،و خدمات مشاوره نگهداری منظم.
گواهینامه
CNSMT در تولید بلند کننده های خودکار SMT PCB و ماشین های گردش تخصص دارد. تجهیزات پایدار و پایدار با فرآیندهای SMT، بازرسی و پوشش سازگار است. محصولات مقرون به صرفه در سراسر جهان به خوبی فروخته می شوند..ما خدمات کامل پس از فروش شامل راه اندازی، آموزش و نگهداری را ارائه می دهیم و اعتماد گسترده ای از تولیدکنندگان الکترونیک در سراسر جهان را به دست می آوریم.
