برجسته کردن
دستگاه پوشش SMT با دقت بالا
,ماشین پوشش کل کارت برای SMT
,دستگاه پوشش خط SMT با ضمانت
-
محل منبعچین
-
نام تجاریCNSMT
-
گواهیCE- Precision Coating
-
شماره مدلHN-Vision1
-
مقدار حداقل تعداد سفارش1 مجموعه سفارش ماشینی یا مخلوط نیز قابل قبول است حمل و نقل: با حجم یا ظروف
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه های صادراتی استاندارد و بسته های چوب سخت محکم هر دو گزینه هستند
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram
ماشین پوشش کل کارت با دقت بالا
ماشین پوشش تمام تخته با دقت بالا
دامنه کاربرد
مناسب برای کاربردهای پوشش چند صنعتی از جمله:
- اسپری سطح جوش بر روی تمام سطوح قطعات
- اسپری کردن مناطق بزرگ پنل های چند صفحه ای
- اسپری سطح جوش از نوار های روشنایی کارخانه
- نمایشگرهای LED بزرگ
مشخصات دستگاه V1/V1S
- دریچه تنظیم فشار با دقت بالا برای تنظیم دقیق فشار هوا برای اتم
- خط حمل از ماده مدل باز با زنجیره ای خاص از فولاد ضد زنگ و نوارهای مقاوم به لباس برای طول عمر طولانی
- مکانیزم های انتقال دوگانه برای تنظیم دامنه مسیر که ثبات طولانی مدت را تضمین می کند
- شیشه های جلو در ورودی/خرید ریل با دریچه های خروجی مستقل برای بهبود محیط کارگاه
- آژیر صدا و نور با رابط نمایش منوی کاربر پسند
توابع اختیاری
تشخیص هوشمند ظرفیت رنگ، تمیز کردن خودکار دریچه، تمیز کردن زنجیره خودکار (فقط برای Vision1S در دسترس است)
مشخصات فنی
| انواع | پروژه | HN-Vision1 | HN-Vision1S |
|---|---|---|---|
| پارامترهای پوشش | حرکت محور Y و حداکثر ارتفاع قطعات | Y=420mm؛ 70mm بالاتر و 70mm زیر سطح زنجیره | |
| فضای لبه PCB و عرض پوشش تک | حاشیه فرآیند PCBA ≥ 5mm: 2-30mm (تفجیر کوچک، تفجیر بزرگ) | ||
| حالت محور Y | موتور مرحله ای + ماژول کمربند | موتور سرو + ماژول کمربند | |
| حداکثر سرعت حرکت در محور Y | 600mm/s | ||
| سیستم حمل و نقل | جهت کار | چپ L - راست R (استاندارد) ، (راست R - چپ L اختیاری) | |
| ارتفاع حمل و سرعت حمل | 920±20mm؛ 2-13m/min | ||
| موتور انتقال و روش تعدیل دامنه | موتور سرعت تنظیم پذیر، نمایشگر دیجیتال سرعت؛ تنظیم دستی عرض مسیر، عرض تعدیل دامنه 50-460mm | ||
| سیستم پیکربندی دریچه اسپری | ترتیب شیر | پیکربندی 1 شیر پاش | |
| تنظیم فشار هوا | دریچه تنظیم فشار دقیق+متر مکانیکی دیجیتال | ||

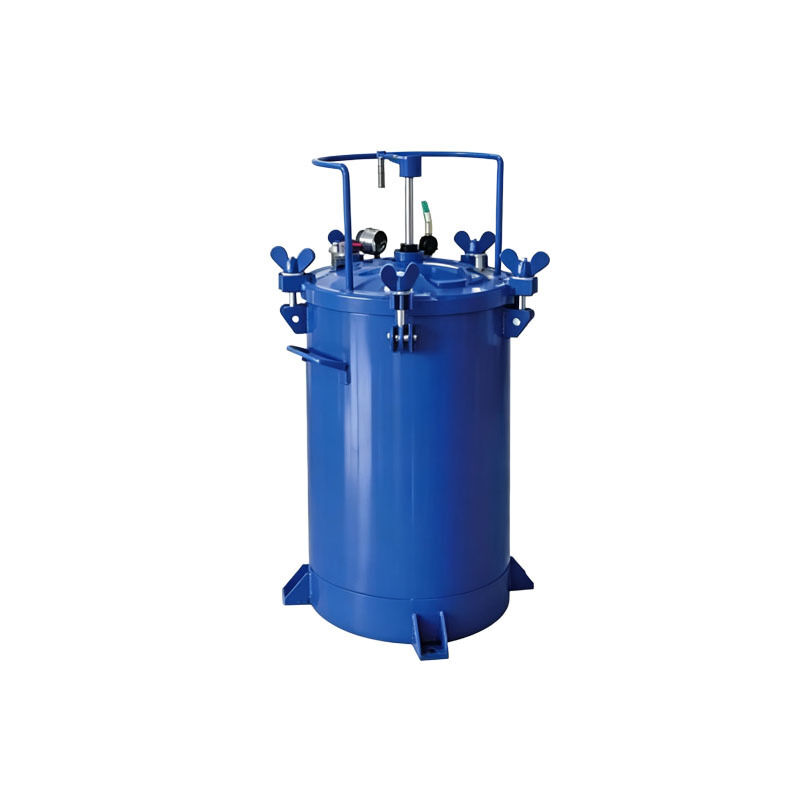

| سیستم تغذیه | مجهز به یک سطل تامین چسب فشار 10L و یک سطل تمیز کننده فولاد ضد زنگ 2L | ||
| الزامات محل تجهیزات | ابعاد | L1060*W930*H1700 ((ملی متر) | L1060*W1000*H1700 ((ملی متر) |
| وزن تجهیزات | حدود 320 کيلوگرم | حدود 480 کيلوگرم | |
| فشار هوا در تجهیزات | ≥0.4Mpa | ||
| الزامات حجم هوای خروجی | 900m2/h، قطر خروجی خروجی 100mm است | 900m2/h، قطر خروجی خروجی 150mm * 1 | |
| قدرت دستگاه و کل مصرف برق | AC220V 50-60Hz 1.2KW | ||
| روش کنترل | PLC + صفحه لمسی | ||

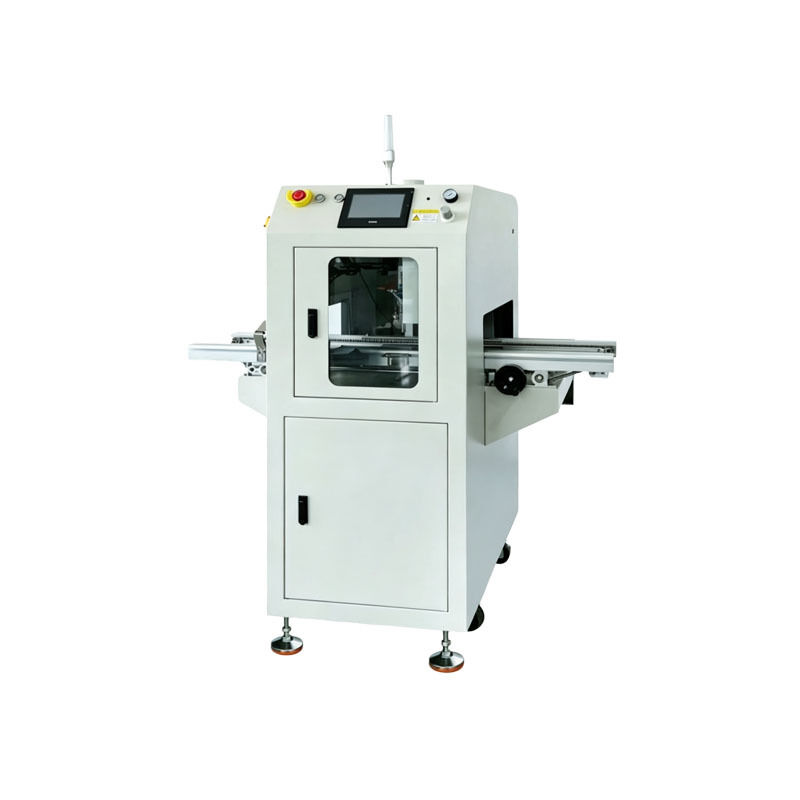

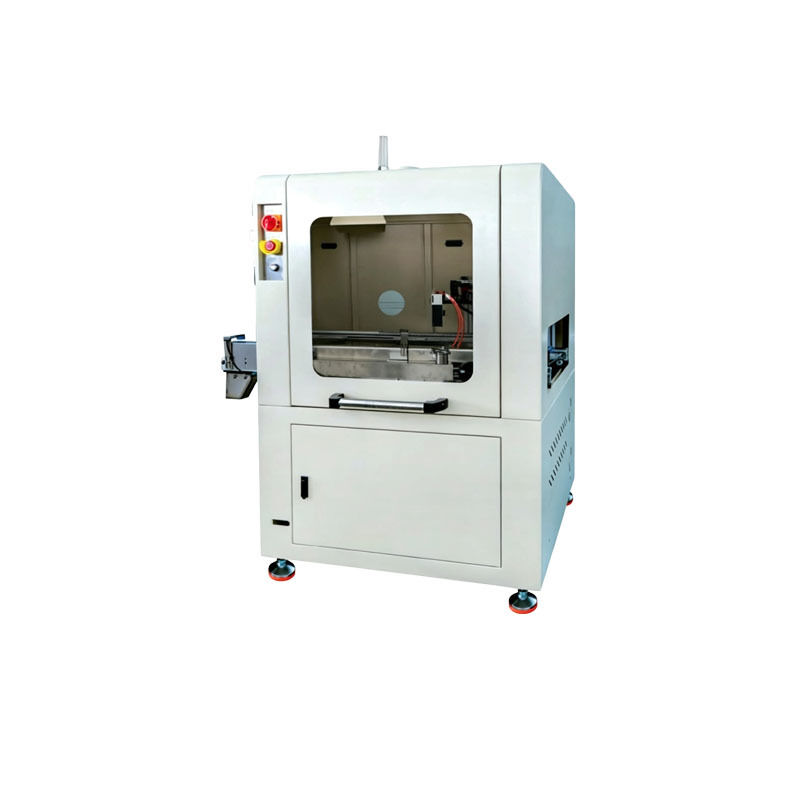

ماشین پوشش PCB کل صفحه نمایش
ماشین پوشش کل صفحه PCB یک تجهیزات پردازش سه پروف خودکار است که به ویژه برای حفاظت جامع از صفحه های مداری طراحی شده است.همچنین به عنوان دستگاه پوشش کل صفحه صفحه مدار یا دستگاه اسپری PCB کل صفحه شناخته می شود، به طور گسترده ای در تولید حفاظت از دسته برای تولید الکترونیکی SMT ، کنترل صنعتی ، انرژی جدید و صنایع لوازم خانگی استفاده می شود.
این دستگاه هوشمند جایگزین روش های سنتی رنگ آمیزی و خیساندن می شود و اسپری پوشش کامل کل صفحه PCB را فراهم می کند.این محدودیت های اسپری محلی را از بین می برد و پوشش یکنواخت سطوح تخت را به دست می آورد، سطوح قطعات و شکاف های پین در تمام جهت ها.
تکنولوژی پوشش دقیق
این دستگاه با استفاده از سیستم های کنترل پرتاب با دقت بالا، مقدار چسب، سرعت پرتاب و اثرات اتم سازی را به دقت تنظیم می کند.این اطمینان از ضخامت پوشش یکنواخت در حالی که از بین بردن مشکلات پوشش از دست رفته، تجمع چسب و ضخامت نامناسب.
فیلمی محافظتی سه لایه و متراکم و پایدار در نتیجه مقاومت در برابر رطوبت، عایق بندی، جلوگیری از خوردگی، مقاومت در برابر مه نمکی و حفاظت از پیری را فراهم می کند.بهبود قابل توجهی در ثبات و طول عمر محصولات الکترونیکی.
سازگاری مواد و اتوماسیون
با انعطاف پذیری قوی، این تجهیزات با رنگ های سه ثابت معمولی از جمله آکریلیک، پلی اورتان و سیلیکون سازگار است.آن را برآورده می کند نیاز به اسپری برای پوشش های مختلف لزگی و الزامات حفاظت برای هر دو صفحه مدار معمولی و دقیق.
پشتیبانی از عملیات دسته ای مستمر با سطوح بالایی از اتوماسیون، پوشش مکرر دستی را از بین می برد، به طور قابل توجهی کارایی تولید را بهبود می بخشد در حالی که هزینه های نیروی کار و تلفات پوشش را کاهش می دهد.
مزایای عملیاتی
ماشین پوشش PCB تمام کارتن دارای عملکرد پایدار، کنترل های ساده، نگهداری راحت و جهانی بودن قوی است.می تواند با خطوط تولیدی خودکار ادغام شود یا به صورت مستقل به عنوان یک دستگاه واحد کار کند، که آن را برای کارخانه های کوچک پردازش و شرکت های بزرگ تولید الکترونیک که تکنولوژی حفاظت از صفحه مدار خود را ارتقا می دهند، ایده آل می کند.

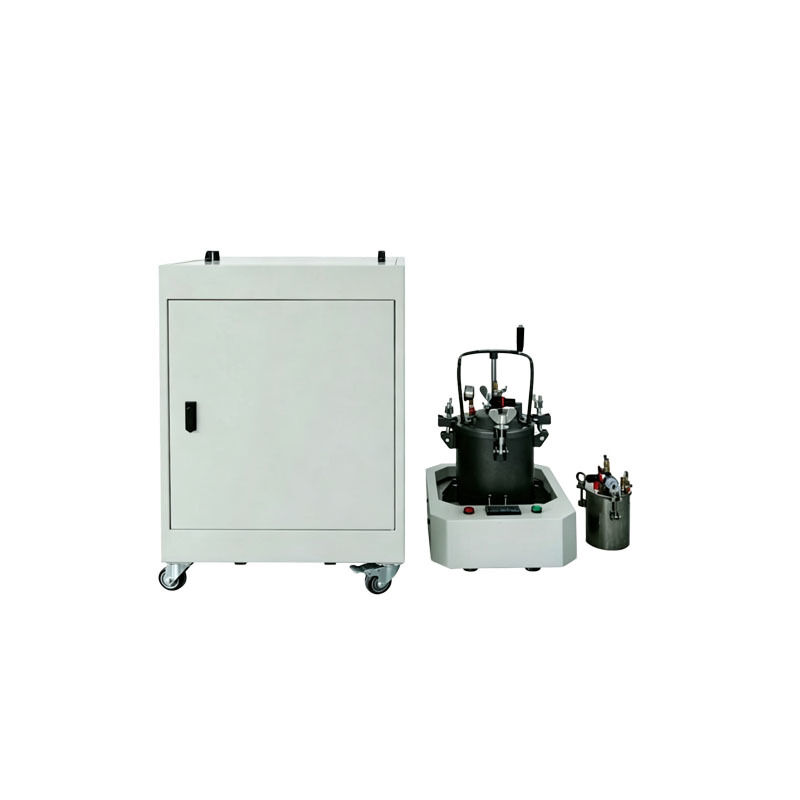

کابینت حمل و نقل و سیستم نظارت بر تامین چسب
سیستم تامین چسب
