مولد نیتروژن با خلوص بالا SMT
,99.999٪ مولد نیتروژن فر جریان مجدد
,دستگاه تولید کننده نیتروژن خط SMT
-
ظرفیت نیتروژن5~40Nm3/h
-
خلوص نیتروژن95٪ ~ 99.999٪
-
فشار نیتروژن0.5 ~ 0.8 مگاپاسکال (تقویت کننده برای فشار بالا)
-
نقطه شبنم نیتروژن≤-40 درجه سانتیگراد (فشار اتمسفر)
-
منبع تغذیه را کنترل کنید0.2kW 220v 50Hz
-
محل منبعچین
-
نام تجاریCNSMT
-
گواهیCE-Nitrogen Generator
-
شماره مدلHN4010/4020
-
مقدار حداقل تعداد سفارش1 مجموعه سفارش ماشینی یا مخلوط نیز قابل قبول است حمل و نقل: با حجم یا ظروف
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه های صادراتی استاندارد و بسته های چوب سخت محکم هر دو گزینه هستند
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram

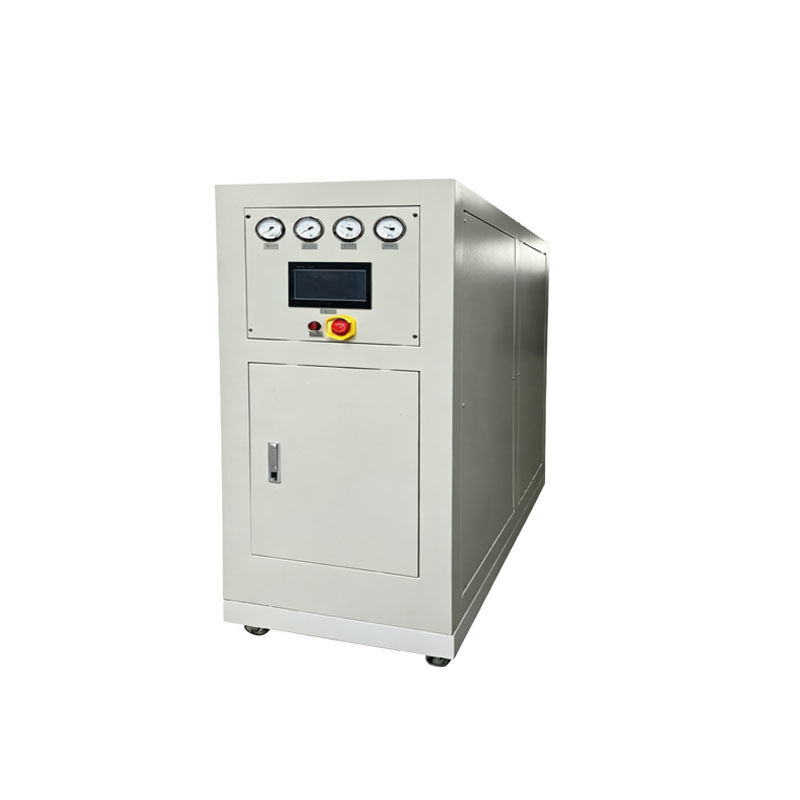

99.999٪ ژنراتور نیتروژن با خلوص بالا برای کوره SMT
99.999٪ ژنراتور نیتروژن با خلوص بالا برای کوره SMT
سیستم تولید نیتروژن پیشرفته ای که به طور خاص برای کاربردهای کوره های SMT طراحی شده است، نیتروژن بسیار خالص را برای عملکرد عالی جوش می دهد.
ویژگی های کلیدی
- نصب و کار آسان با هزینه های عملیاتی کم
- تکنولوژی پر کردن ثبت شده تضمین می کند تراکم سیب مولکولی و طول عمر خدمت
- بهره وری جذب بالا عملکرد محصول را بهبود می بخشد و مصرف انرژی را کاهش می دهد
- ساختار ترکیبی ماژولار امکان تنظیم انعطاف پذیر ظرفیت را فراهم می کند و هزینه های خرید را کاهش می دهد
- ارتباطات سیگنال RS485 برای سازگاری و سازگاری قوی
- کنترل اپلیکیشن موبایل برای کار کردن و خاموش کردن و نظارت بر پارامترها در زمان واقعی
- ارتباطات آنلاین از طریق ارتباط از راه دور از طریق اینترنت TCP+
- دریچه ها و ابزار استاندارد ملی کیفیت پایدار و قابل اطمینان را تضمین می کنند
- چندین واحد می توانند به طور موازی با قابلیت پشتیبان N + 1 کار کنند
مشخصات فنی
| مدل | ظرفیت تولید | خلوص نیتروژن | ابعاد L*W*H (ملی متر) | ورودی هوا | خروجی گاز | وزن (کیلوگرم) | منبع برق |
|---|---|---|---|---|---|---|---|
| HN4010 | 10Nm3/h | ≥99.99٪ | 1300*950*1850 | G1/2" | G1/2" | 500 | AC220V/0.2KW |
| HN4020 | 20Nm3/h | ≥99.99٪ | 1400*950*1850 | G1" | G1/2" | 600 | AC220V/0.2KW |
| HN4030 | 30Nm3/h | ≥99.99٪ | 1500*950*1850 | G1" | G1/2" | 700 | AC220V/0.2KW |
| HN4040 | 40Nm3/h | ≥99.99٪ | 1600*1000*2000 | G1" | G1/2" | 800 | AC220V/0.2KW |
| HN4050 | 50Nm3/h | ≥99.99٪ | 1600*1200*2200 | G1" | G1/4" | 1000 | AC220V/0.2KW |
| HN4060 | 60Nm3/h | ≥99.99٪ | 1600*1200*2200 | G1" | G1" | 1200 | AC220V/0.2KW |
| HN4080 | 80Nm3/h | ≥99.99٪ | 1800*1400*2500 | G1" | G1" | 1600 | AC220V/0.2KW |
| HN4100 | 100Nm3/h | ≥99.99٪ | 2000*1600*2600 | DN32 | G1" | 1800 | AC220V/0.2KW |
| HN4150 | 150Nm3/h | ≥99.99٪ | ۲۲۰۰*۱۶۰۰*۲۷۰۰ | DN40 | G1" | 2400 | AC220V/0.2KW |
| HN4200 | 200Nm3/h | ≥99.99٪ | 2300*1600*2700 | DN50 | DN40 | 3000 | AC220V/0.2KW |
| HN4250 | 250Nm3/h | ≥99.99٪ | 2400*1600*2700 | DN50 | DN40 | 4000 | AC220V/0.2KW |
| HN4300 | 300Nm3/h | ≥99.99٪ | 2500*1600*2760 | DN65 | DN40 | 5600 | AC220V/0.2KW |
| HN4400 | 400Nm3/h | ≥99.99٪ | 2700*1800*2900 | DN65 | DN50 | 6500 | AC220V/0.2KW |
| HN4500 | 500Nm3/h | ≥99.99٪ | ۳۲۰۰*۲۴۰۰*۳۹۰۰ | DN80 | DN65 | 7500 | AC220V/0.2KW |
| HN4600 | 600Nm3/h | ≥99.99٪ | ۳۵۰۰*۲۵۰۰*۴۰۰۰ | DN80 | DN65 | 8500 | AC220V/0.2KW |
| HN4700 | 700Nm3/h | ≥99.99٪ | ۳۵۰۰*۲۵۰۰*۴۵۰۰ | DN100 | DN80 | 9500 | AC220V/0.2KW |
| HN4800 | 800Nm3/h | ≥99.99٪ | 3800*2600*4500 | DN100 | DN80 | 11000 | AC220V/0.2KW |
| HN4900 | 900Nm3/h | ≥99.99٪ | 3800*2600*5200 | DN100 | DN80 | 12000 | AC220V/0.2KW |
| HN41000 | 1000Nm3/h | ≥99.99٪ | 4000*2800*5500 | DN100 | DN80 | 15000 | AC220V/0.2KW |
زمینه های کاربرد ژنراتور نیتروژن SMT
برنامه های کاربردی اصلی (کارگاه SMT)
جوشاندن مجدد (بسیار مهم)
هدف: کوره پر از نیتروژن با محتوای اکسیژن کنترل شده در 50 تا 1000 ppm (معمولا < 100 ppm).
اثر: تولید مفاصل جوش روشن و کامل با رطوبت قوی؛ کاهش مفاصل جوش سرد، پل و توپ های جوش، افزایش بهره 10-30٪؛مناسب برای میکرو اجزای BGA/QFN/0201/01005 و جوش بدون سرب.
خلوص: 99.99٪ معمولی؛ خودرو / پزشکی / هوافضا 99.99٪ (O2 < 10 ppm) را نیاز دارد.
هدف: کوره پر از نیتروژن با محتوای اکسیژن کنترل شده در 50 تا 1000 ppm (معمولا < 100 ppm).
اثر: تولید مفاصل جوش روشن و کامل با رطوبت قوی؛ کاهش مفاصل جوش سرد، پل و توپ های جوش، افزایش بهره 10-30٪؛مناسب برای میکرو اجزای BGA/QFN/0201/01005 و جوش بدون سرب.
خلوص: 99.99٪ معمولی؛ خودرو / پزشکی / هوافضا 99.99٪ (O2 < 10 ppm) را نیاز دارد.
سولدر کردن موج / سولدر کردن موج انتخاب
هدف: لایه پوشش نیتروژن بالای قوری جوش برای سرکوب اکسیداسیون در دمای بالا.
اثر: باعث کاهش ضایعات جوش به میزان 50-80٪ می شود و هزینه های جوش را کاهش می دهد؛ مفاصل جوش قابل اعتماد را ایجاد می کند.
هدف: لایه پوشش نیتروژن بالای قوری جوش برای سرکوب اکسیداسیون در دمای بالا.
اثر: باعث کاهش ضایعات جوش به میزان 50-80٪ می شود و هزینه های جوش را کاهش می دهد؛ مفاصل جوش قابل اعتماد را ایجاد می کند.
توزیع / پوشش / سفت کردن
هدف: حفاظت از پاکسازی از نیتروژن برای جلوگیری از اکسیداسیون و جذب رطوبت چسب/پوشاک.
اثر: پوشش یکنواخت، چسبندگی قوی و سفت شدن پایدار را تضمین می کند، عایق و قابلیت اطمینان را افزایش می دهد.
هدف: حفاظت از پاکسازی از نیتروژن برای جلوگیری از اکسیداسیون و جذب رطوبت چسب/پوشاک.
اثر: پوشش یکنواخت، چسبندگی قوی و سفت شدن پایدار را تضمین می کند، عایق و قابلیت اطمینان را افزایش می دهد.
بسته بندی دقیق (MiniLED / تراشه)
هدف: حفاظت از مفاصل مایکرو سولدر برای BGA/QFN/CSP/SiP.
اثر: از مفاصل جوش بسیار نازک محافظت می کند و از اکسیداسیون و مفاصل جوش سرد جلوگیری می کند.
هدف: حفاظت از مفاصل مایکرو سولدر برای BGA/QFN/CSP/SiP.
اثر: از مفاصل جوش بسیار نازک محافظت می کند و از اکسیداسیون و مفاصل جوش سرد جلوگیری می کند.
اجزا / ذخیره سازی و حمل و نقل PCB
هدف: پر کردن نیتروژن برای جلوگیری از رطوبت و اکسیداسیون، به ویژه برای سطوح مس، سطوح طلا و قطعات دقیق.
اثر: طول عمر شیلف را افزایش می دهد و از اکسیداسیون پد جوش جلوگیری می کند.
هدف: پر کردن نیتروژن برای جلوگیری از رطوبت و اکسیداسیون، به ویژه برای سطوح مس، سطوح طلا و قطعات دقیق.
اثر: طول عمر شیلف را افزایش می دهد و از اکسیداسیون پد جوش جلوگیری می کند.
برنامه های کاربردی گسترده
نیمه هادی: تمیز کردن وافره، حکاکی، رسوب، گرم کردن، سینتر کردن، حفاظت از بسته بندی.
باتری های لیتیوم: خشک کردن الکترود، حفاظت از نیتروژن، جلوگیری از انفجار، محیط بی اثر.
فتوولتائیک: برش وافرهای سیلیکون، پخش، حفاظت از نیتروژن PECVD.
قطعات سخت افزاری / دقیق: جوشاندن، درمان حرارتی، حفاظت ضد اکسیداسیون.
باتری های لیتیوم: خشک کردن الکترود، حفاظت از نیتروژن، جلوگیری از انفجار، محیط بی اثر.
فتوولتائیک: برش وافرهای سیلیکون، پخش، حفاظت از نیتروژن PECVD.
قطعات سخت افزاری / دقیق: جوشاندن، درمان حرارتی، حفاظت ضد اکسیداسیون.
پارامترهای کلیدی (SMT استفاده رایج)
خلوص: 99.9% تا 99.999% (محتوای اکسیژن 10-1000 ppm)
نقطه نطفه: ≤ -40 °C (از اثر بخار آب بر جوش جلوگیری می کند)
فشار: 0.4-0.6 MPa
جریان: یک مسیر 8 منطقه دمایی 20-30 Nm3/h؛ دو مسیر 12 منطقه دمایی 50-60 Nm3/h
نقطه نطفه: ≤ -40 °C (از اثر بخار آب بر جوش جلوگیری می کند)
فشار: 0.4-0.6 MPa
جریان: یک مسیر 8 منطقه دمایی 20-30 Nm3/h؛ دو مسیر 12 منطقه دمایی 50-60 Nm3/h
چرا از تولید نیتروژن در محل استفاده کنیم؟
در مقایسه با نیتروژن مایع / سیلندر: هزینه را 30-50٪ کاهش می دهد، آماده استفاده، بدون خطر قطع عرضه.
ثبات: خلوص / فشار / نقطه عطس قابل کنترل است، مناسب برای تولید 24 ساعته مستمر است.
پاکسازی: فیلتراسیون چند مرحله ای، بدون روغن و بدون آب، از فرآیند بدون شستن پشتیبانی می کند.
ثبات: خلوص / فشار / نقطه عطس قابل کنترل است، مناسب برای تولید 24 ساعته مستمر است.
پاکسازی: فیلتراسیون چند مرحله ای، بدون روغن و بدون آب، از فرآیند بدون شستن پشتیبانی می کند.
انواع ژنراتورهای نیتروژن
ژنراتور نیتروژن جذب فشار سوئیچ PSA
اصل: در دمای اتاق، اکسیژن با استفاده از سیب مولکولی کربن (CMS) تحت فشار جذب می شود، سپس تحت فشار کاهش یافته از بین می رود؛ دو برج برای تولید مداوم گاز جایگزین می شوند.
خلوص: 95-99.9995% (معمولا 99.99%/99.999% برای SMT)
سرعت جریان: 5-5000 Nm3/h (SMT یک مسیر 20-30 Nm3/h، دو مسیر 50-60 Nm3/h)
مزایا: راه اندازی سریع (3-10 دقیقه) ، پاکسازی تنظیم پذیر، مصرف انرژی کم، اندازه فشرده، نگهداری آسان
معایب: افزایش هزینه برای خلوص فوق العاده بالا (> 99.999٪)
کاربردها: SMT reflow / wave soldering، بسته بندی الکترونیکی، نیمه هادی، باتری های لیتیوم، فتوولتائیک.
خلوص: 95-99.9995% (معمولا 99.99%/99.999% برای SMT)
سرعت جریان: 5-5000 Nm3/h (SMT یک مسیر 20-30 Nm3/h، دو مسیر 50-60 Nm3/h)
مزایا: راه اندازی سریع (3-10 دقیقه) ، پاکسازی تنظیم پذیر، مصرف انرژی کم، اندازه فشرده، نگهداری آسان
معایب: افزایش هزینه برای خلوص فوق العاده بالا (> 99.999٪)
کاربردها: SMT reflow / wave soldering، بسته بندی الکترونیکی، نیمه هادی، باتری های لیتیوم، فتوولتائیک.
ژنراتور نیتروژن غشا
اصل: هوا فشرده از غشای فیبر توخالی عبور می کند؛ O2 / CO2 / H2O به سرعت نفوذ می کند، در حالی که N2 حفظ و غنی می شود.
خلوص: ۹۰-۹۹٪ (حداکثر ≤۹۹٪، الزامات SMT با خلوص بالا را برآورده نمی کند)
میزان جریان: 1-1000 Nm3/h
مزایا: آماده استفاده فوری، کوچکترین اندازه، بدون تعمیر و نگهداری، بدون قطعات متحرک
معایب: خلوص پایین، محتوای اکسیژن بالا، غیر قابل تنظیم
برنامه های کاربردی: سناریوهای کم خلوص؛ مناسب برای جوش SMT نیست.
خلوص: ۹۰-۹۹٪ (حداکثر ≤۹۹٪، الزامات SMT با خلوص بالا را برآورده نمی کند)
میزان جریان: 1-1000 Nm3/h
مزایا: آماده استفاده فوری، کوچکترین اندازه، بدون تعمیر و نگهداری، بدون قطعات متحرک
معایب: خلوص پایین، محتوای اکسیژن بالا، غیر قابل تنظیم
برنامه های کاربردی: سناریوهای کم خلوص؛ مناسب برای جوش SMT نیست.
ژنراتور نیتروژن جداکننده هوا
اصول: فشرده سازی و تصفیه هوا → مایع سازی (-196°C) → ترشی کسری برای جدا کردن N2/O2
خلوص: 99.999٪ تا 99.9999٪ (خالصی فوق العاده بالا)
سرعت جریان: ۱۰۰۰ تا ده ها هزار Nm3/h (جريان فوق العاده بزرگ)
مزایا: بالاترین خلوص، بیشترین جریان، می تواند نیتروژن مایع تولید کند
معایب: سرمایه گذاری بالا، اثر بزرگ، شروع آهسته (≥24 ساعت) ، مصرف انرژی بالا
کاربرد: پتروشیمی در مقیاس بزرگ، فلزات سازی، هوافضا؛ به ندرت در SMT استفاده می شود.
خلوص: 99.999٪ تا 99.9999٪ (خالصی فوق العاده بالا)
سرعت جریان: ۱۰۰۰ تا ده ها هزار Nm3/h (جريان فوق العاده بزرگ)
مزایا: بالاترین خلوص، بیشترین جریان، می تواند نیتروژن مایع تولید کند
معایب: سرمایه گذاری بالا، اثر بزرگ، شروع آهسته (≥24 ساعت) ، مصرف انرژی بالا
کاربرد: پتروشیمی در مقیاس بزرگ، فلزات سازی، هوافضا؛ به ندرت در SMT استفاده می شود.
انتخاب تجهیزات کارگاه SMT
ترجیح داده می شود: ژنراتور نیتروژن PSA (صفائی 99.99٪ / 99.999٪ ، جریان متناسب ، هزینه کم ، نگهداری آسان)
توصیه نمی شود: جدایی غشا (خالصی ناکافی)
توصیه نمی شود: کریوجنیک (سرمایه گذاری بالا / مصرف انرژی)
توصیه نمی شود: جدایی غشا (خالصی ناکافی)
توصیه نمی شود: کریوجنیک (سرمایه گذاری بالا / مصرف انرژی)
سوالات عمومی ژنراتور نیتروژن
1برای تولید SMT چه خالصیت نیتروژنی لازم است؟
پمپشویی عمومی: 99.99٪؛ بسته بندی خودرو، پزشکی و دقیق: 99.999٪.
پمپشویی عمومی: 99.99٪؛ بسته بندی خودرو، پزشکی و دقیق: 99.999٪.
2چرا سولدر نیاز به حفاظت از نیتروژن دارد؟
از اکسیداسیون در دمای بالا جلوگیری می کند، ضایعات جوش و مفاصل معیوب را کاهش می دهد، کیفیت جوش و بهره وری محصول را بهبود می بخشد.
از اکسیداسیون در دمای بالا جلوگیری می کند، ضایعات جوش و مفاصل معیوب را کاهش می دهد، کیفیت جوش و بهره وری محصول را بهبود می بخشد.
3شاخص نقطه شبنم استاندارد چیست؟
به طور پایدار تحت -40 °C کنترل شده است تا از رطوبت که بر اثر جوش تاثیر می گذارد جلوگیری شود.
به طور پایدار تحت -40 °C کنترل شده است تا از رطوبت که بر اثر جوش تاثیر می گذارد جلوگیری شود.
4محدوده فشار کار عادی؟
0.4-0.6 MPa، مطابق با تقاضای تولید روزانه SMT.
0.4-0.6 MPa، مطابق با تقاضای تولید روزانه SMT.
5مصرف گاز در ساعت چقدر است؟
20-30 Nm3/h برای کوره 8 زون یک مسیر؛ 50-60 Nm3/h برای کوره 12 زون دو مسیر.
20-30 Nm3/h برای کوره 8 زون یک مسیر؛ 50-60 Nm3/h برای کوره 12 زون دو مسیر.
6ژنراتور در محل در مقابل بطری نیتروژن مایع؟
تجهیزات در محل 30 تا 50 درصد هزینه را کاهش می دهد، تامین ثابت گاز بدون خطر قطع.
تجهیزات در محل 30 تا 50 درصد هزینه را کاهش می دهد، تامین ثابت گاز بدون خطر قطع.
7دستگاه ميتونه 24 ساعت به طور مداوم کار کنه؟
بله، عملکرد پایدار از کار بدون توقف در دراز مدت پشتیبانی می کند.
بله، عملکرد پایدار از کار بدون توقف در دراز مدت پشتیبانی می کند.
8گاز خروجی به اندازه کافی تمیز است؟
فیلتراسیون چند مرحله ای باعث می شود گاز بدون روغن و بدون آب، مناسب برای فرآیند جوش بدون تمیز باشد.
فیلتراسیون چند مرحله ای باعث می شود گاز بدون روغن و بدون آب، مناسب برای فرآیند جوش بدون تمیز باشد.
9. افزایش مواد اکسیژن غیر طبیعی؟
فیلتر ورودی هوا را چک کنید، مواد جذب کننده ی قدیمی را عوض کنید و نشت هوا را در لوله بررسی کنید.
فیلتر ورودی هوا را چک کنید، مواد جذب کننده ی قدیمی را عوض کنید و نشت هوا را در لوله بررسی کنید.
10. راهنمایی های نگهداری روزانه؟
به طور منظم آب را تخلیه کنید، عناصر فیلتر را به طور دوره ای جایگزین کنید و تهویه را خشک نگه دارید.
به طور منظم آب را تخلیه کنید، عناصر فیلتر را به طور دوره ای جایگزین کنید و تهویه را خشک نگه دارید.
عملکرد ژنراتور نیتروژن
- جدا کردن نیتروژن واجد شرایط از هوا فشرده
- حفاظت ضد اکسیداسیون برای تولید صنعتی
- حفظ اتمسفر بی اثر برای جلوگیری از احتراق و انفجار
- فشار هوا پایدار و خروجی گاز مستمر
- رطوبت، روغن و ناخالصی ها را از هوا حذف کنید
- پشتیبانی از کار طولانی مدت بدون وقفه
- پاسخگویی به الزامات مختلف خلوص فرآیند تولید
- حفاظت از قطعات و بهبود بهره وری محصول
یادداشت های عملیات
- محیط کار را خشک، بدون گرد و غبار و به خوبی تهویه کنید
- فشار هوا و تخلیه آب را به طور منظم بررسی کنید
- برای اطمینان از تمیز بودن گاز، عناصر فیلتر را به موقع تعویض کنید.
- نظارت بر خلوص نیتروژن، فشار و نقطه شباب در زمان واقعی
- از شروع و خاموش شدن مکرر اجتناب کنید
- لوله ها و دریچه ها را به صورت دوره ای برای نشت هوا بررسی کنید
- پارامترهای داخلی را به صورت خودسر تنظیم نکنید
- به محض بروز سر و صدا غیرطبیعی یا نقص، فوراً کار را متوقف کنید.
- انجام تعمیرات معمول برای افزایش عمر
- تامین برق ثابت در طول کار را حفظ کنید
نقص های رایج
- خالصیت نیتروژن بدون شرایط، حاوی اکسیژن بیش از حد
- فشار هوا غیر طبیعی و تولید گاز ناکافی
- رطوبت بیش از حد و محتوای روغن در گاز
- خرابی و نشت هوا از شیرهای سوئیچ
- پیری و خرابی عناصر فیلتر و سیب مولکولی کربن
- صدا و ارتعاش غیرطبیعی در طول کار
- خرابی الکتریکی، داده های نادرست سنسور
- نشت هوا از خط لوله و هشدار گرم شدن بیش از حد
خدمات پس از فروش
- آموزش حرفه ای در محل نصب، راه اندازی و عملیات
- ضمانت طولانی مدت و پشتیبانی فنی در طول عمر
- پاسخ سریع به رسیدگی به خطا و رفع مشکل
- بازدید مجدد منظم و راهنمایی در مورد تعمیرات معمول
- تامین کافی قطعات یدکی و مواد مصرفی اصلی
عملکرد هزینه
- تولید گاز در محل کاهش هزینه های عملیاتی به طور قابل توجهی در مقایسه با نیتروژن بطری و مایع
- مصرف انرژی کم، اتلاف انرژی کمتر در عملیات طولانی مدت
- قطعات اصلی با دوام، نرخ شکست پایین و هزینه های نگهداری کمتر
- ساختار فشرده فضای کارگاه را صرفه جویی می کند
- کیفیت گازی پایدار بهره وری محصول و سود اقتصادی را افزایش می دهد
اطلاعات تماس
تلفن: +8613537875415
ایمیل: لیزی@smtlinemachine.com
آدرس: منطقه صنعتی Xintian، Baoan، شهر شنژن، چین
ایمیل: لیزی@smtlinemachine.com
آدرس: منطقه صنعتی Xintian، Baoan، شهر شنژن، چین
محصولات مرتبط
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
