واحد سیستم YAMAHA YRM20
,قطعات یاماها
,واحد سیستم YAMAHA M4209
-
محل منبعژاپن
-
نام تجاریYAMAHA
-
گواهیCE-KME-M4209-031
-
شماره مدلKME-M4209-031
-
مقدار حداقل تعداد سفارش1 مجموعه سفارش ماشینی یا مخلوط نیز قابل قبول است حمل و نقل: با حجم یا ظروف
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه های صادراتی استاندارد و بسته های چوب سخت محکم هر دو گزینه هستند
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram

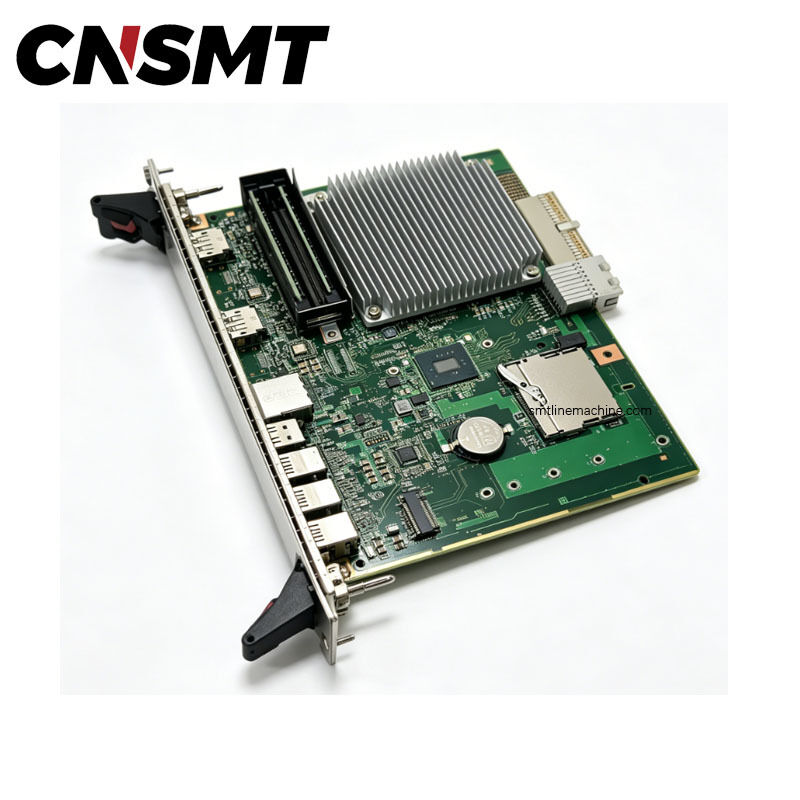

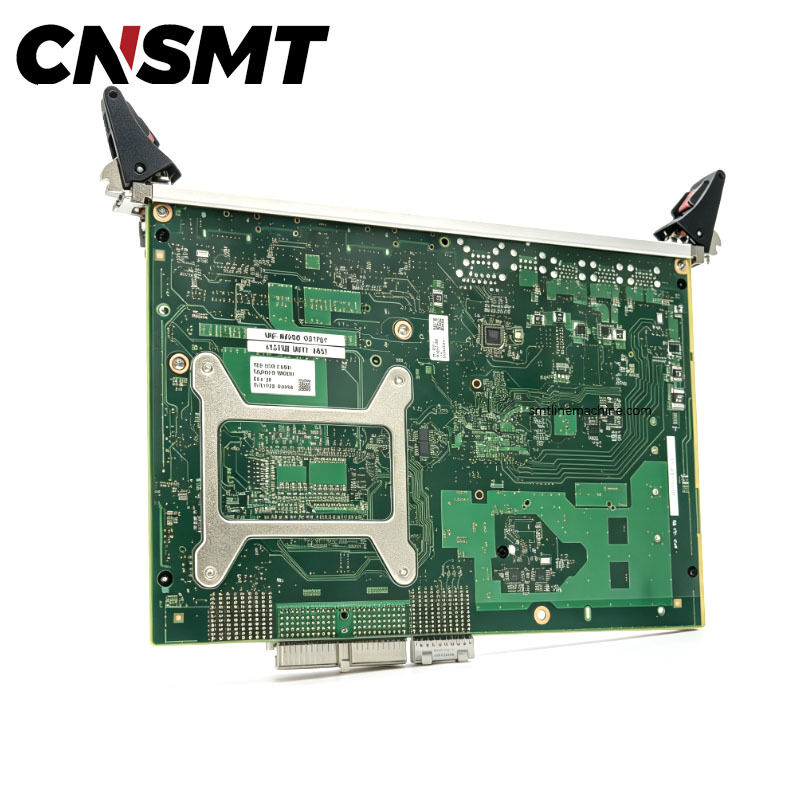

KME-M4209-031 YAMAHA YRM20 SYSTEM UNIT ASSY
KME-M4209-031 YAMAHA YRM20 SYSTEM UNIT ASSY
شماره قطعه:KME-M4209-031 (KME-M4209-031PbF)
نام محصول:SYSTEM UNIT ASSY
ماشین قابل اجرا:نصب کننده ماژولار پر سرعت YAMAHA YRM20 Pick & Place Mounter
دسته:برد کنترل اصلی SMT Mounter / قطعات یدکی مادربرد اصلی
نام محصول:SYSTEM UNIT ASSY
ماشین قابل اجرا:نصب کننده ماژولار پر سرعت YAMAHA YRM20 Pick & Place Mounter
دسته:برد کنترل اصلی SMT Mounter / قطعات یدکی مادربرد اصلی
بررسی اجمالی محصول

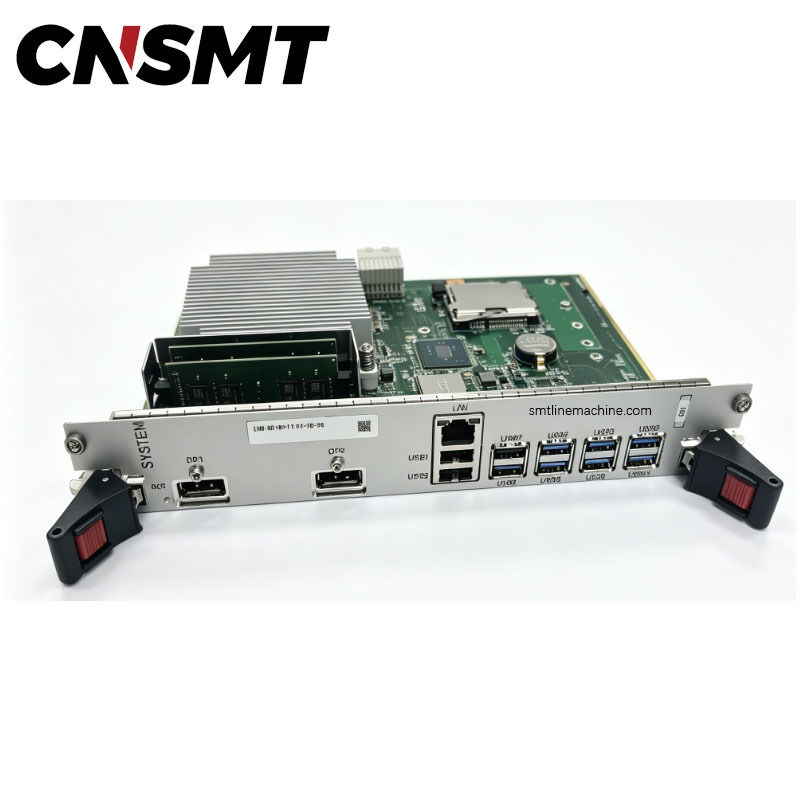

KME-M4209-031 System Unit Assy به عنوان مادربرد اصلی کنترل مرکزی برای ماشینهای قرار دادن YRM20 یاماها عمل میکند و به عنوان مغز محاسباتی اصلی کل تجهیزات عمل میکند. این برد که با ساختار ماژولار پلاگین CPCI برای نصب مستقیم قفسه طراحی شده است، CPU، RAM، تراشه ذخیره سازی، دو پورت LAN، دو پورت نمایشگر DP و چندین پورت ارتباطی USB را یکپارچه می کند.
توابع اصلی
این واحد سیستم تمام وظایف حیاتی از جمله عملیات سیستم ماشین، محاسبه برنامه قرار دادن، کنترل منطق حرکت، پردازش سیگنال بینایی، ارتباط سروو باس، تعامل دادههای HMI و زمانبندی وضعیت کل ماشین را انجام میدهد. این به عنوان مرکز ارتباطی مرکزی برای اتصال تختههای سروو سر، دوربینهای بینایی، فیدرها، سنسورهای نوار نقاله و بردهای IO عمل میکند تا از عملکرد هماهنگ تمام اجزای مکانیکی و الکترونیکی اطمینان حاصل کند.
اتصال و ادغام
مجهز به پورت های خارجی جامع، این سیستم از اتصالات با مانیتورهای عملیات، واردات/ صادرات برنامه USB، شبکه کارخانه MES، سیستم های ردیابی اجزا و سیستم های اسکن بارکد برای مدیریت تولید هوشمند پشتیبانی می کند. همچنین وضعیت سخت افزار را در زمان واقعی نظارت می کند و برای تسهیل تشخیص سریع خرابی دستگاه، آلارم های خطا را فعال می کند.
مزیت تامین
CNSMT موجودی بردهای یونیت سیستم KME-M4209-031 جدید و بازسازی شده اصلی آزمایش شده را نگهداری می کند. همه بردهای دست دوم قبل از حمل و نقل تحت آزمایش های دقیق روشن شدن برق، بازرسی تداوم پورت، و تست های طولانی مدت پیری پایداری قرار می گیرند و از عملکرد وصل و پخش پس از تعویض اطمینان حاصل می کنند.
ایده آل برای تعمیر خرابی تجهیزات، موجودی قطعات یدکی، و پروژه های مقاوم سازی ماشین آلات. ما همچنین طیف کاملی از بردهای سری YRM20، ایستگاههای تعویض نازل، مجموعههای دوربین، و تمام قطعات یدکی مصرفی را عرضه میکنیم و قیمت عمدهفروشی رقابتی، حملونقل سریع جهانی و خدمات تطبیق شماره قطعه حرفهای را ارائه میکنیم.
سناریوهای جایگزینی معمولی
- حلقه بوت ماشین، عدم امکان ورود به سیستم عامل، خرابی سیستم و خطاهای صفحه آبی
- خرابی ارتباط بین میزبان و صفحه لمسی، پورت های USB/Ethernet غیر کاربردی
- آلارم خطای اتوبوس، ارتباط سروو غیرعادی، خرابی اتصال آفلاین با سیستم MES
- پیری مادربرد، نشت خازن، آسیب تراشه که منجر به خرابی راه اندازی برق دستگاه می شود
لیست قطعات مرتبط
| # | شماره قطعه | توضیحات |
|---|---|---|
| 1 | KME-M4209-03 | SYSTEM UNIT ASSY |
| 2 | KME-M4530-01 | SRV MASTER BRD ASSY |
| 3 | KME-M441H-01 | VISION BOARD ASSY |
| 4 | KME-M5880-02 | CONVERTER BOARD ASSY |
| 5 | KME-M5840-31 | SERVO BOARD ASSY |
| 6 | KME-M5840-01 | SERVO BOARD ASSY |
| 7 | KME-M4141-00 | پنل ساختگی 1 |
| 8 | KME-M4141-10 | پنل ساختگی 2 |
| 9 | KME-M4250-00 | BACKPLANE BOARD ASSY |
| 10 | KME-M4255-00 | FLASH DISK 4G |
| 11 | KME-M6185-A0 | فن CR INSIDE1 ASSY |
| 12 | KME-M6185-B0 | فن CR INSIDE2 ASSY |
| 13 | KME-M6185-C0 | فن CR INSIDE3 ASSY |
| 14 | KME-M4510-01 | مادر برد ASSY |
| 15 | KME-M445E-A0 | ASSY خازن |
| 16 | KME-M135D-00 | پیچ |
| 17 | 90166-12JA10 | پیچ، سر تابه |
| 18 | 90602-03308 | پیچ، سر تابه W/W |
| 19 | 98502-04030 | پیچ، سر تابه |
| 20 | 92902-04600 | واشر، ساده |
