ژنراتور اکسیژن VPSA با انرژی کم
,سیستم تولید اکسیژن با جذب خلاء
,قطعات یاماها VPSA اکسیژن
-
ظرفیت اکسیژن1-3000 نیوتن متر مکعب در ساعت
-
خلوص اکسیژن93% ± 3
-
فشار اکسیژن1 بار
-
نقطه شبنم اکسیژن-40 درجه سانتیگراد
-
منبع تغذیه را کنترل کنید380 ولت 50 هرتز
-
محل منبعچین
-
نام تجاریCNSMT
-
گواهیCE- adsorption oxygen
-
شماره مدلHN-4060
-
مقدار حداقل تعداد سفارش1 مجموعه سفارش ماشینی یا مخلوط نیز قابل قبول است حمل و نقل: با حجم یا ظروف
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه های صادراتی استاندارد و بسته های چوب سخت محکم هر دو گزینه هستند
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختL/C، D/A، D/P، T/T، Western Union، MoneyGram

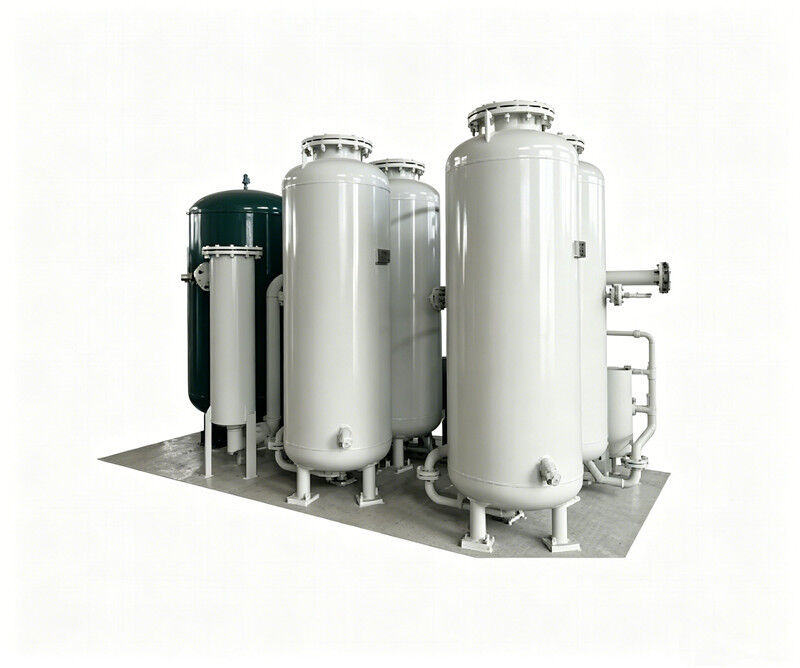

تولید اکسیژن با جذب خلاء با انرژی پایین VPSA
کم انرژی VPSA جذب اکسیژن تولید اکسیژن
اجزای اصلی هوا نیتروژن و اکسیژن است. در دمای معمولی، غربالهای مولکولی زئولیت (ZMS) ظرفیتهای جذب متفاوتی را برای نیتروژن و اکسیژن از خود نشان میدهند (اکسیژن در حالی که نیتروژن جذب میشود از آن عبور میکند)، که امکان جداسازی اکسیژن از هوا را از طریق طراحی مناسب فراهم میکند. قابلیت جذب نیتروژن بالاتر از ظرفیت جذب اکسیژن است. هنگامی که هوای تحت فشار از مخزن جذب پر شده با ZMS عبور می کند، نیتروژن و فقط مقدار کمی اکسیژن جذب می شود، در حالی که بیشتر اکسیژن از مخزن جریان می یابد و با جداسازی نیتروژن و اکسیژن، اکسیژن تولید می کند.
هنگامی که ZMS با نیتروژن اشباع می شود، جریان هوا متوقف می شود و فشار مخزن کاهش می یابد، که اجازه می دهد نیتروژن از ZMS آزاد شود، بنابراین غربال های مولکولی را برای استفاده مجدد بازسازی می کند. دو یا چند مخزن جذب که به طور متناوب کار می کنند، تولید مداوم گاز اکسیژن را امکان پذیر می کنند.
این فرآیند به یک دمنده PD اختصاصی برای فشرده سازی جریان هوا برای کار مداوم و یک دمنده خلاء اختصاصی برای بازسازی جاذب نیاز دارد. فرآیند VPSA به دلیل عملکرد پیوسته ذاتی آن در مصرف انرژی کارآمدتر است و این فناوری را برای نیازهای اکسیژن در مقیاس بزرگ، حجم بالا و فشار کم ایده آل می کند.
مشخصات فنی
| مدل | خروجی | خلوص اکسیژن | ابعاد (L*W*H mm) | ورودی هوا | خروجی گاز | وزن (کیلوگرم) | منبع تغذیه |
|---|---|---|---|---|---|---|---|
| HN4010 | 10 نیوتن متر در ساعت | ≥99.99٪ | 1300*950*1850 | G1/2" | G1/2" | 500 | AC220V/0.2KW |
| HN4020 | 20 نیوتن متر در ساعت | ≥99.99٪ | 1400*950*1850 | G1" | G1/2" | 600 | AC220V/0.2KW |
| HN4030 | 30 نیوتن متر در ساعت | ≥99.99٪ | 1500*950*1850 | G1" | G1/2" | 700 | AC220V/0.2KW |
| HN4040 | 40 نیوتن متر در ساعت | ≥99.99٪ | 1600*1000*2000 | G1" | G1/2" | 800 | AC220V/0.2KW |
| HN4050 | 50 نیوتن متر در ساعت | ≥99.99٪ | 1600*1200*2200 | G1" | G1/4" | 1000 | AC220V/0.2KW |
| HN4060 | 60 نیوتن متر در ساعت | ≥99.99٪ | 1600*1200*2200 | G1" | G1" | 1200 | AC220V/0.2KW |
| HN4080 | 80 نیوتن متر در ساعت | ≥99.99٪ | 1800*1400*2500 | G1" | G1" | 1600 | AC220V/0.2KW |
| HN4100 | 100 نیوتن متر در ساعت | ≥99.99٪ | 2000*1600*2600 | DN32 | G1" | 1800 | AC220V/0.2KW |
| HN4150 | 150 نیوتن متر در ساعت | ≥99.99٪ | 2200*1600*2700 | DN40 | G1" | 2400 | AC220V/0.2KW |
| HN4200 | 200 نیوتن متر در ساعت | ≥99.99٪ | 2300*1600*2700 | DN50 | DN40 | 3000 | AC220V/0.2KW |
| HN4250 | 250 نیوتن متر مکعب در ساعت | ≥99.99٪ | 2400*1600*2700 | DN50 | DN40 | 4000 | AC220V/0.2KW |
| HN4300 | 300 نیوتن متر مکعب در ساعت | ≥99.99٪ | 2500*1600*2760 | DN65 | DN40 | 5600 | AC220V/0.2KW |
| HN4400 | 400 نیوتن متر در ساعت | ≥99.99٪ | 2700*1800*2900 | DN65 | DN50 | 6500 | AC220V/0.2KW |
| HN4500 | 500 نیوتن متر در ساعت | ≥99.99٪ | 3200*2400*3900 | DN80 | DN65 | 7500 | AC220V/0.2KW |
| HN4600 | 600 نیوتن متر در ساعت | ≥99.99٪ | 3500*2500*4000 | DN80 | DN65 | 8500 | AC220V/0.2KW |
| HN4700 | 700 نیوتن متر در ساعت | ≥99.99٪ | 3500*2500*4500 | DN100 | DN80 | 9500 | AC220V/0.2KW |
| HN4800 | 800 نیوتن متر در ساعت | ≥99.99٪ | 3800*2600*4500 | DN100 | DN80 | 11000 | AC220V/0.2KW |
| HN4900 | 900 نیوتن متر در ساعت | ≥99.99٪ | 3800*2600*5200 | DN100 | DN80 | 12000 | AC220V/0.2KW |
| HN41000 | 1000 نیوتن متر مکعب در ساعت | ≥99.99٪ | 4000*2800*5500 | DN100 | DN80 | 15000 | AC220V/0.2KW |
بررسی اجمالی محصول
تجهیزات تولید اکسیژن VPSA (Vacuum Pressure Swing Adsorption) یک سیستم کامل جداسازی گاز است که از هوا به عنوان ماده خام برای جداسازی و تولید اکسیژن از طریق فناوری جذب نوسان فشار خلاء استفاده می کند. به عنوان یک شاخه ارتقا یافته از فناوری تولید اکسیژن جذب نوسان فشار (PSA)، این روش از صنعت جداسازی هوا در اوایل قرن بیستم سرچشمه گرفت. پس از چندین دهه تکرار فناوری، اولین تجهیزات صنعتی تولید اکسیژن VPSA در چین مورد استفاده قرار گرفت و اکنون به یک راه حل تولید اکسیژن صنعتی بالغ تبدیل شده است که به طور گسترده در متالورژی، صنایع شیمیایی، حفاظت از محیط زیست، تولید شیشه، مراقبت های بهداشتی پزشکی، آبزی پروری و سایر زمینه ها استفاده می شود و نیازهای تامین اکسیژن در مقیاس های مختلف صنعتی را برآورده می کند.
اصل کار اصلی
- پیش تصفیه مواد اولیه:هوای خارجی ابتدا برای حذف گرد و غبار و ناخالصی ها فیلتر می شود، سپس توسط یک دمنده روتز تا فشار فرآیند مورد نیاز تحت فشار قرار می گیرد، توسط یک خنک کننده خنک می شود و به برج جذب ارسال می شود.
- جداسازی جذب:برج جذب از طراحی ساختار بستر دولایه استفاده می کند که لایه پایینی آن با آلومینا فعال پر شده است تا رطوبت و دی اکسید کربن را از هوای خام حذف کند و از غربال مولکولی بالایی محافظت کند. لایه بالایی شامل غربال های مولکولی مبتنی بر لیتیوم با کارایی بالا است که به طور انتخابی نیتروژن و ناخالصی های باقی مانده را جذب می کند. اکسیژن در بالای برج غنی شده و برای ذخیره و خروجی به مخزن تعادل اکسیژن منتقل می شود.
- بازسازی دفع خلاء:هنگامی که غربال های مولکولی در برج جذب به حد اشباع می رسند، سیستم حالت های کاری را از طریق یک شیر سوئیچینگ تغییر می دهد و برج جذب اشباع توسط یک پمپ خلاء خلاء می شود. ناخالصی هایی مانند نیتروژن، آب و دی اکسید کربن استخراج و به اتمسفر تخلیه می شوند و ظرفیت جذب الک مولکولی را بازیابی می کنند.
- تولید مداوم اکسیژن در گردش:این تجهیزات دارای دو یا چند برج جذب با سوئیچ سوپاپ است که به طور خودکار توسط سیستم کنترل کنترل می شود تا به طور متناوب چرخه کامل "جذب - دفع - مهر زنی" را تکمیل کند و به تامین اکسیژن مداوم و پایدار در تمام شرایط آب و هوایی دست یابد.
مزایای فنی محصول
- مصرف انرژی کمتر و هزینه های عملیاتی:فناوری VPSA در فشار کم کار میکند و از غربالهای مولکولی و سیستمهای قدرت مبتنی بر لیتیوم کارآمد استفاده میکند و به مصرف برق جامع پیشرو در صنعت دست مییابد. در مقایسه با فرآیندهای جداسازی هوای برودتی سنتی، 20 تا 30 درصد در مصرف انرژی صرفه جویی می کند و برخی از سناریوها به بیش از 40 درصد صرفه جویی در انرژی دست می یابند. مقیاسهای تجهیزات بزرگتر مصرف انرژی واحد کمتری را به همراه دارند که صرفهجویی در مقیاس برجسته را نشان میدهد.
- جریان فرآیند ساده و راه اندازی انعطاف پذیر:کل فرآیند در دمای اتاق بدون تجهیزات پیچیده و سیستم های عایق با دمای پایین کار می کند و در نتیجه دوره های ساخت کوتاه تر می شود. دستگاه به سرعت شروع به کار می کند و در عرض ده ها دقیقه به تولید اکسیژن امتیازی می رسد. تنظیم بار انعطافپذیر است، و اجازه میدهد تولید اکسیژن بر اساس تقاضا تنظیم شود و با نیازهای نوسانی در سناریوهای مختلف تولید سازگار شود.
- اتوماسیون بالا و هزینه نگهداری کم:از سیستم های کنترل کاملاً خودکار استفاده می کند که عملکرد بدون سرنشین را قادر می سازد و ورودی دستی را کاهش می دهد. تجهیزات دینامیک هسته شامل دمنده های حجمی بدون روغن و پمپ های خلاء با ساختار ساده، تعمیر و نگهداری آسان و هزینه های تعمیر و نگهداری به طور قابل توجهی کمتر از فرآیندهای تولید اکسیژن سنتی است.
- مقیاس انعطاف پذیر و خلوص قابل تنظیم:پوشش گسترده محصول با سفارشی سازی انعطاف پذیر از تولید اکسیژن در مقیاس کوچک تا بزرگ. خلوص اکسیژن را می توان با توجه به تقاضا در محدوده 30 تا 95 درصد تنظیم کرد و نیازهای خلوص متفاوت را در صنایع مختلف برآورده کرد.
- ایمنی بالا و سازگاری با محیط زیست:کل فرآیند تولید اکسیژن شامل جداسازی فیزیکی بدون واکنشهای شیمیایی با فشار یا دمای بالا، بدون انتشار مواد سمی یا مضر، تضمین عملکرد ایمن و پایدار در حین رعایت الزامات محیطی صنعتی مدرن است.
فیلدهای کاربردی
- صنعت متالورژی و فولاد:برای آهنسازی غنیشده با اکسیژن و فولادسازی مبدل با کمک احتراق غنیشده با اکسیژن، بهبود راندمان ذوب، کاهش مصرف انرژی و کاهش انتشار آلایندهها استفاده میشود. چندین واحد تولید اکسیژن VPSA در مقیاس بزرگ به طور پایدار در سناریوهای تولید داخلی استفاده شده است.
- تولید شیشه و سیمان:احتراق غنی شده با اکسیژن دمای احتراق را افزایش می دهد، مصرف سوخت را کاهش می دهد، انتشار دود را کاهش می دهد و بازده محصول و راندمان تولید را بهبود می بخشد.
- تصفیه آب محیطی:برای هوادهی بیوشیمیایی در تصفیه فاضلاب استفاده می شود. در مقایسه با روش های هوادهی سنتی، راندمان تصفیه آب را بهبود می بخشد و هزینه های عملیاتی را کاهش می دهد. همچنین برای فرآیندهای سوزاندن با اکسیژن غنی شده برای سوزاندن زباله قابل استفاده است.
- صنایع شیمیایی و آبزی پروری:اکسیژن فرآیند را برای تولید مواد شیمیایی فراهم میکند و اکسیژن رسانی به آب آبزی پروری با چگالی بالا را برای افزایش عملکرد آبزی پروری امکانپذیر میسازد.
- وسایل نقلیه و مراقبت های پزشکی:با تولید انبوه فنآوری تولید اکسیژن VPSA در سطح خودرو، که برای سیستمهای تولید اکسیژن خودروهای پیشرفته استفاده میشود که از غنیسازی اکسیژن کامل خودروی پراکنده و تامین اکسیژن با غلظت بالا مکش بینی پشتیبانی میکند، نیازهای مسافرتی در ارتفاعات و مراقبتهای بهداشتی را برآورده میکند و برای تولید اکسیژن پزشکی در اندازههای کوچک تا متوسط مناسب است.
سوالات متداول
تفاوت بین VPSA و اکسیژن ساز معمولی PSA چیست؟
VPSA فرآیند دفع خلاء را اتخاذ می کند که به منبع گاز فشار بالا نیاز ندارد، مصرف انرژی کمتر و تولید گاز بیشتر دارد و بر تامین اکسیژن صنعتی در مقیاس بزرگ تمرکز دارد.
آیا دستگاه می تواند به طور مداوم در طول روز کار کند؟
از عملیات بی وقفه 24 ساعته، درجه بالایی از اتوماسیون پشتیبانی می کند و می تواند به عملیات بدون سرنشین دست یابد.
آیا می توان خلوص اکسیژن را تنظیم کرد؟
خلوص اکسیژن، سرعت جریان و فشار خروجی را می توان به طور انعطاف پذیر در محدوده نامی تنظیم کرد تا نیازهای مختلف گاز را برآورده کند.
عمر مفید غربال های مولکولی چقدر است؟
بازسازی خلاء کامل تر است، عملکرد غربال مولکولی به آرامی بدتر می شود و در شرایط عملیاتی معمولی عمر طولانی تری دارد.
آیا نگهداری روزانه پیچیده است؟
تعمیر و نگهداری آسان، فقط نیاز به بازرسی منظم از عنصر فیلتر، فن، پمپ خلاء و آب بندی خط لوله، با هزینه های نگهداری کم دارد.
دلایل کاهش حجم و خلوص گاز چیست؟
اغلب به دلیل مسدود شدن فیلتر، نشت خط لوله، سیستم خلاء غیرعادی یا ناخالصی های بیش از حد ورودی ایجاد می شود.
سناریوهای استفاده مناسب کدامند؟
متخصص در شرایط جریان بالا، مناسب برای صنایعی مانند متالورژی، شیشه، شیمیایی، گوگرد زدایی و نیترات زدایی و تصفیه فاضلاب در مقیاس بزرگ.
آیا شرایطی برای محیط نصب وجود دارد؟
باید در یک منطقه مسطح و دارای تهویه مناسب، با فضای نگهداری رزرو شده و دور از مواد قابل اشتعال و انفجار قرار داده شود.
