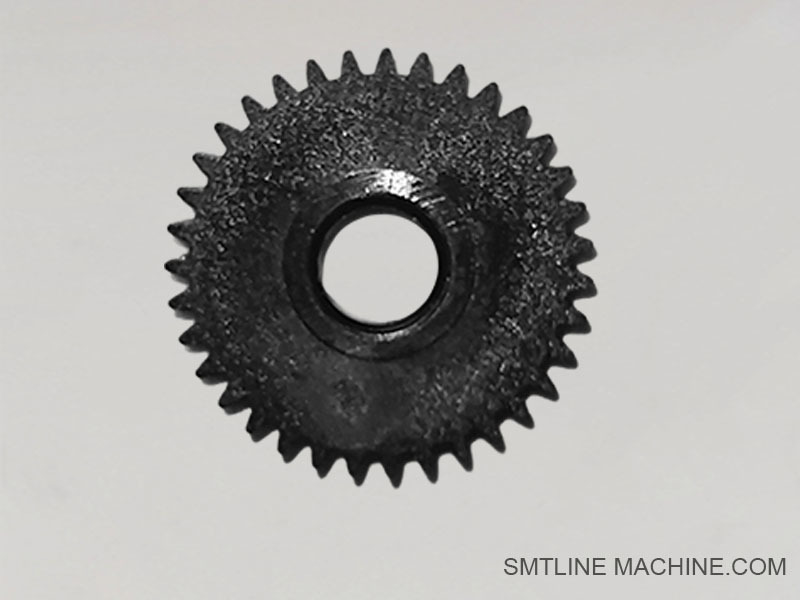

KHJ-MC134-00SS8MM ابزار کوچک تغذیه کننده

چرخ دنده کوچک فیدر KHJ-MC134-00SS8MM

KHJ-MC134-00SS8MM – چرخ دنده کوچک فیدر

چرخ دنده انتقال درایو برای فیدرهای نوار SS8MM یاماها

بررسی اجمالی

KHJ-MC134-00SS8MM یک چرخ دنده کوچک و دقیق است که در سیستم درایو داخلی فیدرهای نوار SS8MM یاماها استفاده می شود. این چرخ دنده نقش کلیدی در انتقال حرکت از موتور فیدر یا چرخ دنده اصلی به مکانیزم تغذیه نوار دارد و از پیشرفت روان و دقیق نوار حامل در هنگام برداشت قطعات اطمینان حاصل می کند.

ویژگی های کلیدی

شماره قطعه: KHJ-MC134-00SS8MM
نوع قطعه: چرخ دنده کوچک درایو/انتقال
جنس: پلاستیک مهندسی با استحکام بالا یا آلیاژ فلزی (بسته به نسخه)
عملکرد:

انتقال حرکت چرخشی از موتور یا درایو اصلی
درگیر شدن با چرخ دنده های بزرگتر فیدر برای پیشبرد نوار
حفظ تراز گام دقیق برای تغذیه با سرعت بالا

مزایا

تغذیه نوار قابل اعتماد و مداوم را تضمین می کند
سایش کم و عمر طولانی در عملیات SMT با چرخه بالا
حفظ دقت و زمان بندی فیدر
تعویض آسان در طول تعمیرات اساسی فیدر یا سرویس چرخ دنده

کاربردها

در فیدرهای نوار 8 میلی متری سری SS یاماها استفاده می شود
سازگار با پلتفرم های SMT مانند YSM10، YSM20، YS12، YG200 و غیره.
مناسب برای فیدرهای دستی و برقی

خلاصه

چرخ دنده کوچک KHJ-MC134-00SS8MM یک جزء داخلی حیاتی در فیدرهای SMT یاماها است که پیشرفت دقیق و قابل اعتماد نوار را تضمین می کند. عملکرد صحیح چرخ دنده برای جلوگیری از خطاهای تغذیه، جابجایی نادرست قطعات و توقف خط ضروری است.

لوازم جانبی مرتبط – چرخ دنده کوچک فیدر KHJ-MC134-00SS8MM

یادداشت ها:

KHJ-MC134-00SS8MM معمولاً بخشی از یک سیستم درایو چند چرخ دنده در داخل فیدر است.
چرخ دنده هایی مانند KHJ-MC135-00 (متوسط) و KHJ-MC152-00 (عقب/اصلی) به ترتیب با چرخ دنده کوچک کار می کنند تا پیشرفت دقیق نوار را کنترل کنند.

شماره قطعات مرتبط – KHJ-MC134-00SS8MM

این شماره قطعات از نظر عملکردی یا ساختاری با ناحیه انتقال چرخ دنده در داخل فیدر SS8MM یاماها مرتبط هستند و ممکن است در طول سرویس یا تعمیرات اساسی فیدر با هم نگهداری یا تعویض شوند.

راهنمای سوالات متداول — KHJ-MC134-00SS8MM

چرخ دنده درایو کوچک برای فیدرهای نوار SMT SS8MM یاماها

1. KHJ-MC134-00SS8MM برای چه استفاده می شود؟

این چرخ دنده کوچک بخشی از سیستم انتقال درایو داخلی فیدرهای نوار SS8MM یاماها است. این چرخ دنده همراه با چرخ دنده های متوسط و اصلی برای پیشبرد نوار حامل در هنگام تغذیه قطعات SMT کار می کند.

2. با کدام فیدرها سازگار است؟

KHJ-MC134-00SS8MM به طور خاص برای فیدرهای SS8MM یاماها طراحی شده است که در دستگاه هایی مانند YSM10، YSM20، YS12، YG12، YG200 و سایر دستگاه های سری YS/YSM استفاده می شود.

3. این چرخ دنده در فیدر کجا قرار دارد؟

در داخل بدنه فیدر (KHJ-MC10A-00) قرار دارد که معمولاً بین چرخ دنده موتور فیدر و چرخ دنده پیشرفت نوار نصب می شود.

4. با چه چرخ دنده های دیگری تعامل دارد؟

KHJ-MC135-00 – چرخ دنده متوسط
KHJ-MC152-00 – چرخ دنده عقب یا اصلی
همچنین ممکن است با قطعاتی که توسط موتور فیدر کنترل می شوند (از طریق KHJ-MC1A0-00) درگیر شود.

5. چرخ دنده از چه موادی ساخته شده است؟

معمولاً از پلاستیک مهندسی با استحکام بالا یا آلیاژ بادوام ساخته شده است که برای عمر طولانی و عملکرد مشبک پایدار در عملیات SMT با سرعت بالا طراحی شده است.

6. نشانه هایی که نشان می دهد چرخ دنده نیاز به تعویض دارد چیست؟

تغذیه نوار نامنظم یا رد شده
صدا یا لرزش در حین کار فیدر
سایش، ترک یا تغییر شکل قابل مشاهده دندان
جا افتادن یا عدم تراز در قطار چرخ دنده

7. چند وقت یکبار باید آن را بازرسی یا تعویض کرد؟

باید در طول نگهداری برنامه ریزی شده فیدر بازرسی شود. در تولید با حجم بالا، تعویض هر 6 تا 12 ماه ممکن است بسته به سایش توصیه شود.

8. آیا روغن کاری لازم است؟

بله. روان کننده ضد استاتیک و سازگار با SMT را با احتیاط اعمال کنید تا عملکرد روان چرخ دنده حفظ شود و از سایش جلوگیری شود. از روغن کاری بیش از حد برای جلوگیری از تجمع باقیمانده خودداری کنید.

9. آیا می توانم این چرخ دنده را به صورت جداگانه تعویض کنم؟

بله، چرخ دنده مدولار است و می توان آن را بدون تعویض کل مجموعه چرخ دنده تعویض کرد. در حین نصب از تراز و درگیری صحیح اطمینان حاصل کنید.

10. از کجا می توانم KHJ-MC134-00SS8MM را خریداری کنم؟

موجود از طریق:

توزیع کنندگان قطعات SMT مجاز یاماها
ارائه دهندگان خدمات نگهداری فیدر
فروشندگان تخصصی قطعات SMT
