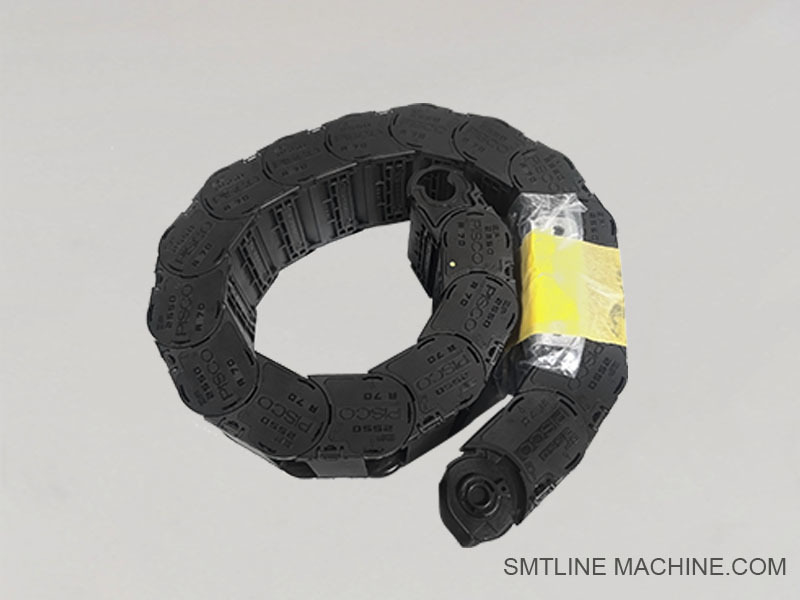

KKE-M919F-00 زنجیر مخزن

KKE-M919F-00 زنجیره تانک

KKE-M919F-00 زنجیر کشش کابل (زنزن مخزن)

برای تجهیزات Yamaha SMT

مرور کلی

KKE-M919F-00 یک زنجیره مخزن (همچنین به عنوان یک زنجیره کشش کابل یا زنجیره انرژی شناخته می شود) که در ماشین های SMT یاماها برای سازماندهی، محافظت و هدایت کابل ها و لوله های پنوماتیک در امتداد X، Y،یا محورهای Z در حین حرکت با سرعت بالااین مانع از پیچیدگی کابل، کاهش فرسایش مکانیکی، و اطمینان از انتقال مداوم سیگنال و هوا به اجزای متحرک می شود.

ویژگی های کلیدی

شماره بخش: KKE-M919F-00
عملکرد: حامل کابل و لوله برای حرکت محور پویا
ساختار: پیوندهای زنجیره ای پلاستیکی با طراحی انعطاف پذیر و با دوام
مواد: پلاستیک مهندسی با قدرت بالا، مقاوم به فرسایش، ضد استاتیک (در مدل های ESD)
سبک باز کردن: بسته به پیکربندی ماشین
مسیریابی: از کابل های سیگنال الکتریکی، سیم های برق و لوله های خلاء / هوا پشتیبانی می کند
نصب: در هر دو طرف با براکت ها ثابت می شود؛ با گانتری یا سر حرکت می کند

درخواست ها

نصب شده در ماشین های Yamaha pick-and-place مانند سری YSM، YG یا YS
استفاده شده در سیستم های گانتری، واحد های سر یا پایه های پلتفرم که در آن مسیر انعطاف پذیر مورد نیاز است
از کابل ها در برابر خم شدن، سایش و تداخل در محیط های با سرعت بالا محافظت می کند

مزایا

بهبود طول عمر کابل و کاهش زمان خرابی ناشی از خرابی کابل
امکان مدیریت صاف و منظم کابل را فراهم می کند
پشتیبانی از حرکت بدون مشکل مجموعه های متحرک در خطوط تولید SMT
سازگار با طرح های روتینگ کارخانه یاماها و راهنمای نگهداری

نکات نگهداری

به طور مرتب برای پیدا کردن ترک ها، سفتی ها یا پیوند های شکسته، بررسی کنید
چک کردن سفت شدن کابل ها در داخل زنجیره
پاک کردن با هوای خشک یا پارچه بدون فلش

خلاصه

زنجیره مخزن KKE-M919F-00 یک زنجیره کشش کابل قابل اعتماد و با دوام است که از مدیریت کابل پویا در تجهیزات SMT یاماها پشتیبانی می کند.آن را افزایش قابلیت اطمینان ماشین با حفاظت از خطوط حیاتی الکتریکی و پنوماتیک در مناطق حرکت بحرانی.

لوازم جانبی مربوطه KKE-M919F-00 زنجیر مخزن

يادداشت:

همیشه از کابل ها و لوله های انعطاف پذیر در داخل زنجیره مخزن استفاده کنید تا از فرسایش زودرس جلوگیری شود.
برای زنجیره های کابل طولانی یا حرکت با سرعت بالا، یاماها کیت های کابل پیش بسته شده را که با مدل ماشین و محور مطابقت دارند توصیه می کند.
در صورت تعویض زنجیره، دستگیره های پایینی و کیت های کلیمپ را همزمان بررسی و تعویض کنید تا از عدم تراز یا لغزش جلوگیری شود.

شماره های قطعات مرتبط KKE-M919F-00 زنجیر مخزن

يادداشت:

فقط از کابل ها و لوله های انعطاف پذیر که برای استفاده از زنجیره های کششی طراحی شده اند استفاده کنید.
تمام قطعات ذکر شده در بالا به طور معمول برای سیستم های حرکت محور X / Y، حرکت واحد سر یا مسیر کابل گانتری در سیستم عامل های SMT یاماها استفاده می شود.
هر دو زنجیره مخزن و براکت های پایینی را در طول بازسازی برای اطمینان از عملکرد ایمن جایگزین کنید.

راهنمای سوالات عمومی KKE-M919F-00 زنجیر مخزن

برای ماشین های SMT سری Yamaha YS/YSM/YG

1KKE-M919F-00 چي هست؟

KKE-M919F-00 یک زنجیره کشش کابل است که برای هدایت و محافظت از کابل های متحرک و لوله های پنوماتیک در تجهیزات SMT یاماها استفاده می شود.یا محور Z.

2چيکار ميکنه؟

آن را مسیر و سازماندهی چندین سیگنال، قدرت، و خطوط هوا بین قطعات ثابت و متحرک (مانند gantries یا سر) در حالی که جلوگیری از پیچیدگی، پوشیدن و شکستن در طول عملیات ماشین.

3کدوم ماشين هاي ياماها ازش استفاده ميکنن؟

زنجیره مخزن به طور گسترده ای در:

یاماها YS12، YS24
YSM10, YSM20, YSM20R
YG12، YG200
و سایر سیستم عامل های SMT با اجزای حرکت خطی

4چه کابل ها و لوله هایی داخلش میره؟

کابل های سیگنال (به عنوان مثال KHJ-M9165-00، KHJ-M9166-00)
کابل های برق برای سرو موتورها (به عنوان مثال KHY-M9168-00)
لوله های پنوماتیک برای خلاء و هوای بیرون کشیدن
همه بايد براي انعطاف پذيري با زنجيره هاي کششي مجهز باشند.

5چه لوازم مورد نياز براي اين زنجيره؟

براکت های نصب (به عنوان مثال KKE-M919F-10)
کلیمپ های کابل (KHJ-M919F-01)
ریل های راهنما (KHY-M919F-00، اختیاری)
این کمک می کند تا زنجیر در هنگام سفر با سرعت بالا ثابت و مرتب شود.

6ميتونم خودم عوضش کنم؟

آره، اما با دقت:

تمام کابل ها/ لوله ها را جدا کنید و برچسب بزنید
براکت های نصب را بردارید
انتقال کابل ها/ لوله ها به زنجیره جدید با فاصله مناسب
نصب مجدد با تراز درست براکت
حرکت را بدون هیچ گونه تعقید تایید کنید

7نشانه های شکست زنجیره چیست؟

پیوندهای شکسته یا قطعات ترک خورده
حرکات سخت یا صدایی در هنگام حرکت
آسیب به کابل داخل زنجیره
وقفه های مکرر در هوا یا سیگنال

8آیا یک نسخه ضد استاتیک (ESD-محفوظ) وجود دارد؟

بله، از KKE-M919F-00-ESD استفاده کنید اگر ماشین یا فرآیند شما نیاز به محافظت از تخلیه الکتروستاتیک دارد.

9چقدر بايد بازرسي بشه؟

هر ۳ تا ۶ ماه در محیط های با استفاده زیاد
اگر متوجه سفتی، تغییر شکل یا فرسایش کابل شوید، بلافاصله آن را جایگزین کنید.
همیشه در طول سر یا سرویس گانتری بازرسی کنید

10از کجا میتونم جایگزین ها رو پیدا کنم؟

سفارش از توزیع کنندگان مجاز قطعات Yamaha SMT. همیشه از قطعات اصلی استفاده کنید تا از تناسب صحیح، دوام و انطباق مسیر کابل اطمینان حاصل کنید.
