KLF‑M537F‑A0 YSM10/YSM20R رله سوئیچ پیکاپ SMT (Omron G9SA‑321‑T075)

بررسی اجمالی

KLF‑M537F‑A0 رله ایمنی تعیین شده است که در دستگاه های SMT یاماها (مدل های YSM10، YSM20R) به عنوان بخشی از مدار کنترل سوئیچ خلاء (پیکاپ) استفاده می شود. وظیفه آن ارائه یک عملکرد تاخیر خاموش (OFF‑delay) قابل اعتماد و دارای گواهی ایمنی در پاسخ به تشخیص خلاء یا ورودی های توقف اضطراری است.

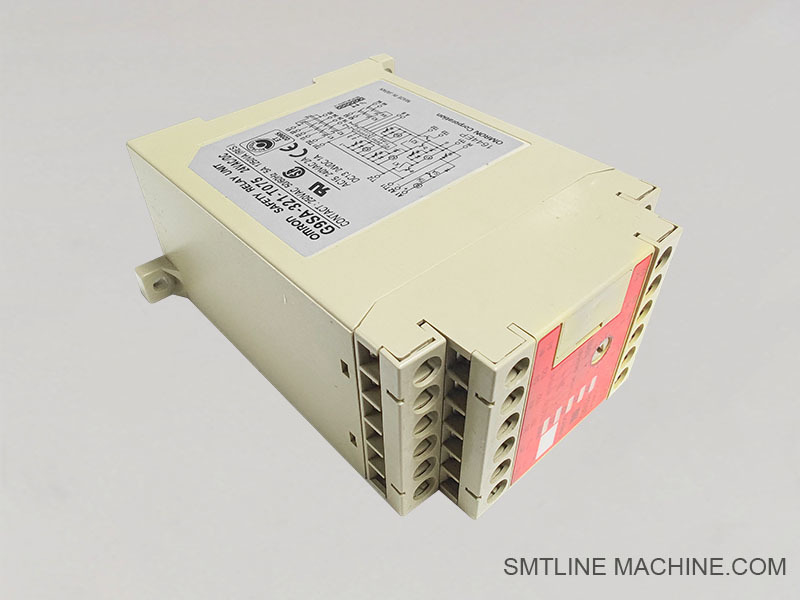

ماژول رله اصلی Omron G9SA‑321‑T075 است، یک رله ایمنی جمع و جور و قابل نصب بر روی ریل DIN با تایمر تاخیر خاموش 7.5 ثانیه، سازگار با هر دو منبع تغذیه 24 VAC/DC و 100–240 VAC.

ویژگی های کلیدی

مدل: Omron G9SA‑321‑T075
منبع تغذیه: 24 VAC/DC یا 100–240 VAC ([assets.omron.eu][1])
پیکربندی کنتاکت:

3 خروجی ایمنی (NO) برای کنترل اولیه
دو کنتاکت تاخیر خاموش (DPST‑NO) با حداکثر تاخیر 7.5 ثانیه ([assets.omron.eu][1])
1 کنتاکت NC کمکی
محدوده تایمر: 0.5 ثانیه تا 7.5 ثانیه، کارخانه روی 7.5 ثانیه تنظیم شده است ([Cloudinary][2])
رتبه بندی:

تا 5 آمپر ظرفیت سوئیچینگ (250 VAC / 30 VDC)
زمان پاسخ سریع (10 میلی ثانیه) و مقاومت تماس کم (≤100 mΩ) ([Mouser Electronics][3])
گواهینامه ها: مطابق با EN/BG، تایید شده توسط UL/CSA
طراحی:

قابل نصب بر روی ریل DIN یا پیچ
عرض جمع و جور 45 میلی متر
مقاوم در برابر لرزش و ضربه برای استفاده صنعتی ([Cloudinary][2])

کاربردهای معمول

یک تاخیر خاموش ایمن را برای سوئیچ پیکاپ خلاء در دستگاه های SMT پیاده سازی می کند:

اطمینان حاصل می کند که موتور خلاء برای یک تاخیر کوتاه پس از از دست رفتن خلاء یا توقف اضطراری روشن می ماند و امکان بازگشت ایمن نازل را فراهم می کند.
ورودی های مدار ایمنی (به عنوان مثال، سنسورها، سوئیچ های محدود) را قبل از قطع برق به محرک ها نظارت می کند.
به عنوان یک رله ایمنی در سیستم کنترل خلاء YSM10/YSM20R با تاخیر کنترل شده عمل می کند.

مفهوم عملکرد

هنگامی که سیگنال خلاء یا خطا غیرفعال می شود، تایمر تاخیر خاموش برق را تا 7.5 ثانیه نگه می دارد و امکان خاموش شدن کنترل شده را فراهم می کند.
کنتاکت ها فقط پس از انقضای تاخیر یا از طریق تنظیم مجدد اضطراری/دستی بسته به پیکربندی ورودی باز می شوند.

مزایا

ایمنی دستگاه را با جلوگیری از خاموش شدن ناگهانی اجزای خلاء افزایش می دهد
تایمر جمع و جور و پیکربندی شده کارخانه از سیم کشی خارجی جلوگیری می کند
با استانداردهای ایمنی صنعتی مطابقت دارد و بار طراحی را کاهش می دهد

نتیجه

رله ایمنی Omron G9SA‑321‑T075 که در مجموعه کنترل KLF‑M537F‑A0 برای دستگاه های SMT Yamaha YSM10/YSM20R استفاده می شود، با ارائه عملکرد تاخیر خاموش قابل اعتماد و برآورده کردن الزامات ایمنی صنعتی، عملکرد کنترل شده و ایمن سیستم پیکاپ خلاء را تضمین می کند.

لوازم جانبی مرتبط برای رله KLF-M537F-A0 / G9SA-321-T075

یادداشت ها:

تمام سیم کشی و منطق کنترل باید از طراحی مدار YSM10/YSM20R یاماها و استانداردهای سیم کشی رله امرون پیروی کند.
توصیه می شود از قطعات اصلی برای سازگاری کامل و گواهی ایمنی استفاده کنید.
ماژول رله فقط باید توسط پرسنل آموزش دیده تعویض یا سرویس شود.

شماره قطعات مرتبط – مجموعه رله KLF-M537F-A0 / G9SA-321-T075

یادداشت ها:

همیشه سازگاری را با مدل دستگاه YSM10 یا YSM20R خاص خود تأیید کنید.
از قطعات اصلی یاماها و امرون برای اطمینان از عملکرد ایمنی مناسب و انطباق با گواهینامه استفاده کنید.
برای تطبیق دقیق BOM یا طرح بندی کابینت الکتریکی، شماره قطعات ممکن است بسته به پیکربندی کمی متفاوت باشد.

راهنمای سوالات متداول – KLF-M537F-A0 (با Omron G9SA-321-T075)

عملکرد: کنترل خلاء و رله ایمنی تاخیر خاموش اضطراری

1. KLF-M537F-A0 برای چه استفاده می شود؟

این یک ماژول رله ایمنی است که در دستگاه های انتخاب و قرار دادن Yamaha YSM10 و YSM20R ادغام شده است. این سیستم های پیکاپ خلاء را با عملکرد تاخیر خاموش کنترل می کند و از منطق توقف اضطراری با استفاده از رله Omron G9SA-321-T075 پشتیبانی می کند.

2. رله G9SA-321-T075 چه می کند؟

این یک رله ایمنی 3 قطبی با تاخیر خاموش 7.5 ثانیه است. پس از دریافت سیگنال توقف (به عنوان مثال، از دست رفتن خلاء یا توقف اضطراری)، برق را به طور خلاصه نگه می دارد تا امکان واکنش ایمن دستگاه را فراهم کند - مانند جمع کردن نازل قبل از خاموش شدن خلاء.

3. آیا این ماژول دارای گواهی ایمنی است؟

بله. رله G9SA با EN ISO 13849-1 (PLe) و IEC/EN 60204-1 مطابقت دارد. همچنین UL/CSA به رسمیت شناخته شده است و آن را برای کاربردهای ایمنی صنعتی مناسب می کند.

4. به چه منبع تغذیه ای نیاز دارد؟

بسته به پیکربندی سیم کشی، از 24 VDC، 24 VAC یا 100–240 VAC پشتیبانی می کند. همیشه قبل از تعویض، منبع تغذیه دستگاه خود را تأیید کنید.

5. آیا می توانم تایمر را روی رله تنظیم کنم؟

خیر. G9SA-321-T075 یک مدل تاخیر 7.5 ثانیه ای است که توسط کارخانه ثابت شده است. سایر انواع G9SA زمان بندی قابل تنظیم را ارائه می دهند، اما این واحد طبق مشخصات طراحی یاماها ثابت است.

6. اگر رله خراب شود چه اتفاقی می افتد؟

اگر کنتاکت های رله فرسوده شوند یا تایمر تاخیر از کار بیفتد، کنترل خلاء ممکن است غیرقابل پیش بینی رفتار کند یا عملکردهای ایمنی ممکن است به درستی فعال نشوند. تعویض فوری با استفاده از قطعات اصلی توصیه می شود.

7. چگونه رله را تعویض کنم؟

دستگاه SMT را خاموش کرده و کابینت کنترل را ایزوله کنید.
رله نصب شده روی ریل DIN (با سوکت پایه، در صورت وجود) را بردارید.
G9SA-321-T075 جدید را در سوکت قرار دهید و اتصالات ترمینال محکم را تأیید کنید.
دستگاه را مجدداً راه اندازی کنید و عملکرد کنترل خلاء را تأیید کنید.

8. از کجا می توانم جایگزینی تهیه کنم؟

از توزیع کنندگان قطعات SMT یاماها یا تامین کنندگان دارای گواهی امرون. اطمینان حاصل کنید که شماره قطعه G9SA-321-T075 دقیقاً مطابقت دارد.

9. آیا این رله با مدل های دیگر قابل تعویض است؟

خیر. فقط از G9SA-321-T075 یا جایگزین های دقیق تایید شده توسط یاماها استفاده کنید. استفاده از زمان های تاخیر یا پیکربندی کنتاکت های مختلف ممکن است منطق ایمنی دستگاه را به خطر بیندازد.
