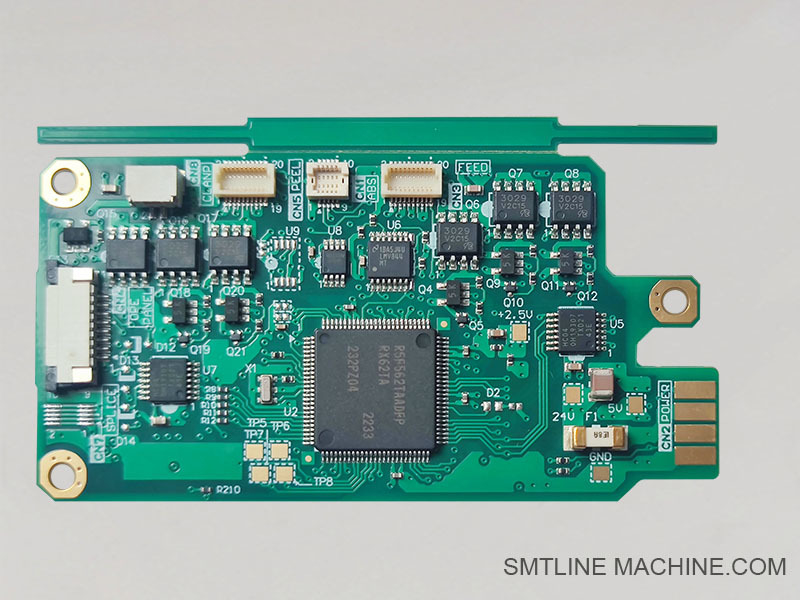

برد اصلی KLJ-M4488-A0 ZS8MM-72MM

برد اصلی KLJ-M4488-A0 ZS8MM-72MM





برد اصلی KLJ-M4488-A0 ZS8MM-72MM – معرفی محصول
بررسی اجمالی
KLJ-M4488-A0 یک برد اصلی/برد کنترل است که برای فیدرهای SMT یاماها / فیدا طراحی شده است و از عرض نوارهای 8 میلی‌متر تا 72 میلی‌متر (ZS8MM-72MM) پشتیبانی می‌کند. این برد به عنوان مرکز کنترل الکترونیکی فیدر عمل می‌کند و تغذیه نوار، ورودی سنسور و ارتباط با دستگاه pick-and-place را مدیریت می‌کند.
ویژگی های کلیدی
شماره مدل: KLJ-M4488-A0
عرض نوارهای قابل استفاده: فیدرهای نوار 8 میلی‌متر تا 72 میلی‌متر
عملکرد:
کنترل عملکرد موتور فیدر
پردازش سیگنال های سنسور (حضور نوار، پایان نوار، تشخیص قطعه)
ارتباط با کنترلر دستگاه SMT برای تغذیه همزمان
سازگاری: سازگار با فیدرهای سری Yamaha YS و SS و فیدرهای Feida مرتبط که از عرض های نوار متعدد پشتیبانی می کنند.
ساخت: PCB با کیفیت بالا با کانکتورهای یکپارچه برای سنسورها، موتورها و ارتباطات دستگاه.
کاربردها
در فیدرهای الکتریکی SMT یاماها و فیدا برای تغذیه نوار خودکار استفاده می شود
از عملکرد فیدر چند عرض (8mm–72mm) پشتیبانی می کند و آن را برای اندازه های مختلف قطعات همه کاره می کند
برای اطمینان از پیشروی دقیق نوار و همگام سازی قرارگیری در خطوط SMT بسیار مهم است
نکات انتخاب و نگهداری
قبل از تعویض، عرض نوار و سازگاری مدل فیدر خود را تأیید کنید.
از قطعات اصلی برای اطمینان از عملکرد پایدار فیدر و ارتباط دستگاه استفاده کنید.
از قرار گرفتن در معرض رطوبت یا الکتریسیته ساکن برای جلوگیری از آسیب PCB خودداری کنید.
برای عیب یابی مشکلات تغذیه، اتصالات سنسور را بررسی کنید و در صورت معیوب بودن برد اصلی را تعویض کنید.
خلاصه
برد اصلی KLJ-M4488-A0 ZS8MM-72MM یک برد کنترل الکترونیکی حیاتی برای فیدرهای Yamaha/Feida است که کنترل دقیق موتور فیدر و پردازش سنسور را برای عرض نوارهای 8 میلی‌متر تا 72 میلی‌متر تضمین می‌کند. این از عملکرد کارآمد و قابل اعتماد در دستگاه های pick-and-place SMT پشتیبانی می کند.










لوازم جانبی مرتبط برای برد اصلی KLJ-M4488-A0
1. مجموعه موتور فیدر
مکانیسم تغذیه نوار را که توسط برد اصلی کنترل می شود، هدایت می کند.
2. سنسورهای فیدر
سنسور پایان نوار
سنسور حضور قطعه
سنسور گیر کردن نوار
3. سیم کشی کابل فیدر
برد اصلی را به موتور، سنسورها و کنترلر دستگاه SMT متصل می کند.
4. کانکتور برق فیدر
رابط منبع تغذیه را برای برد اصلی فراهم می کند.
5. صفحه پوشش فیدر / محفظه محافظ
از برد اصلی و قطعات الکترونیکی مرتبط در برابر گرد و غبار و آسیب مکانیکی محافظت می کند.
6. راهنماها و ریل های نوار فیدر
تراز مناسب نوار را در حین تغذیه تضمین می کند.
7. پیچ و سخت افزار نصب جایگزین
برای محکم کردن برد اصلی و سایر اجزا.
8. برد اصلی پشتیبان / جایگزین
KLJ-M4488-A0 اصلی یا بردهای سازگار برای تعویض سریع در صورت خرابی.









شماره قطعات مرتبط – برد اصلی KLJ-M4488-A0 و لوازم جانبی

یادداشت:
شماره قطعات واقعی می تواند بسته به مدل فیدر یا دستگاه شما متفاوت باشد.
برای بهترین عملکرد، همیشه از قطعات اصلی Yamaha/Feida استفاده کنید.
اگر مدل دقیق دستگاه یا فیدر خود را ارائه دهید، می توانم با یک لیست BOM دقیق تر کمک کنم.







راهنمای سوالات متداول – برد اصلی KLJ-M4488-A0 ZS8MM-72MM
1. برد اصلی KLJ-M4488-A0 برای چه استفاده می شود؟
این برد کنترل اصلی برای فیدرهای Yamaha/Feida است که عرض نوارها را از 8 میلی‌متر تا 72 میلی‌متر مدیریت می‌کند و کنترل موتور فیدر و سیگنال‌های سنسور را مدیریت می‌کند.
2. با کدام مدل های فیدر سازگار است؟
سازگار با فیدرهای سری Yamaha SS و YS و فیدرهای Feida که از عرض نوارهای بین 8 میلی‌متر تا 72 میلی‌متر پشتیبانی می‌کنند.
3. علائم رایج خرابی برد اصلی چیست؟
خطاهای تغذیه نوار، عدم کارکرد موتور فیدر، عدم پاسخگویی سنسورها یا خطاهای ارتباطی با کنترلر دستگاه SMT.
4. چگونه می توانم مشکلات فیدر مربوط به این برد اصلی را عیب یابی کنم؟
تمام اتصالات کابل و سیم کشی سنسور را برای تماس ایمن بررسی کنید. برد اصلی را از نظر آسیب های قابل مشاهده یا اجزای سوخته بررسی کنید. در صورت تایید نقص، تعویض کنید.
5. آیا می توانم خودم برد اصلی را تعویض کنم؟
بله، با مراقبت مناسب و پیروی از دستورالعمل های دفترچه راهنمای سرویس دستگاه خود. اطمینان حاصل کنید که برق خاموش است و برای جلوگیری از آسیب استاتیک زمین شده است.
6. آیا قطعات یدکی توصیه شده مربوط به این برد اصلی وجود دارد؟
بله، سنسورها، کابل ها و موتورهای یدکی توصیه می شود برای تعمیر و نگهداری سریع در دسترس داشته باشید.
7. از کجا می توانم بردهای اصلی جایگزین اصلی را تهیه کنم؟
از توزیع کنندگان قطعات مجاز Yamaha/Feida یا تامین کننده تجهیزات SMT خود. همیشه قبل از خرید شماره قطعات را تأیید کنید.
8. آیا پس از تعویض، به روز رسانی سیستم عامل یا نرم افزار مورد نیاز است؟
معمولاً مورد نیاز نیست، اما دفترچه راهنمای تعمیر و نگهداری دستگاه خود را بررسی کنید یا برای سازگاری سیستم عامل با پشتیبانی تماس بگیرید.
