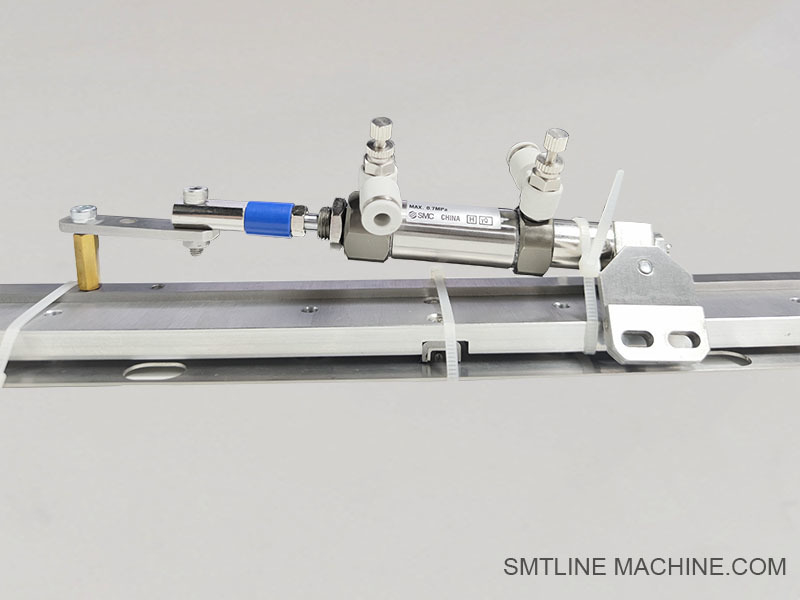

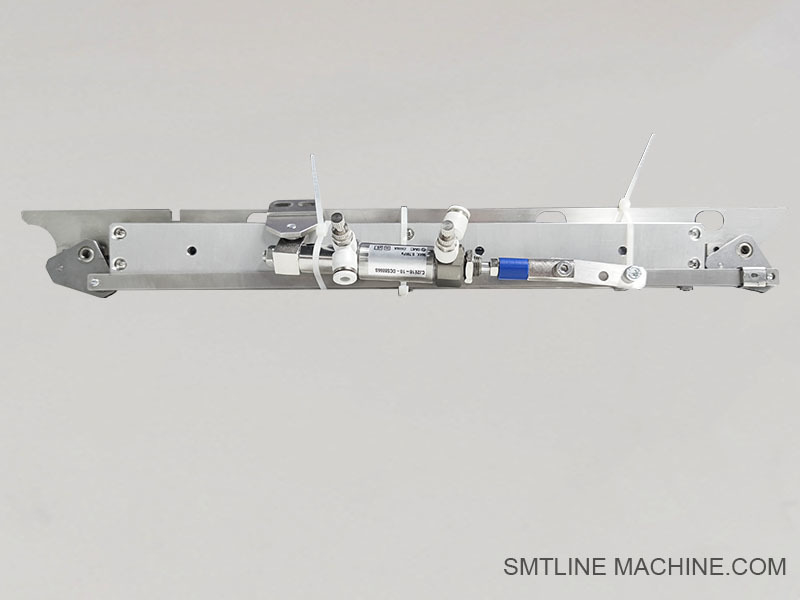

YSM20 لبه کلیمپ صفحه گیربکس اصلی

لبه گیره صفحه چرخ دنده اصلی YSM20



معرفی محصول – لبه گیره صفحه چرخ دنده اصلی YSM20

لبه گیره صفحه چرخ دنده اصلی یک جزء مکانیکی حیاتی برای بستن است که در دستگاه نصب مدولار با سرعت بالای Yamaha YSM20 استفاده می شود. این قطعه مسئول ایمن سازی و تثبیت صفحه چرخ دنده اصلی در داخل مجموعه درایو یا واحد هد دستگاه است و از موقعیت یابی ثابت، کاهش لرزش و حرکت مکانیکی دقیق در طول عملیات قرار دادن اطمینان حاصل می کند.

ویژگی های کلیدی:

هدف: طراحی شده برای نگه داشتن صفحه چرخ دنده اصلی در تراز دقیق در داخل سیستم درایو
جنس: فولاد ابزار با استحکام بالا یا آلومینیوم سخت شده، با عملیات سطحی ضد سایش
تناسب دقیق: ماشینکاری شده با تلرانس های میکرونی برای رابط بهینه با محفظه چرخ دنده و ساختار اطراف
دوام: ساخته شده برای مقاومت در برابر بارهای مکانیکی با سرعت بالا و استرس حرکت مکرر
محل نصب: معمولاً در داخل واحد هد قرار دادن یا مجموعه ماژول درایو YSM20 نصب می شود

عملکرد و کاربرد:

جلوگیری از لغزش چرخ دنده یا جابجایی محوری در حین کار
افزایش پایداری انتقال سیستم های حرکتی چرخشی و خطی
به موقعیت یابی دقیق نازل، حرکت محور Z هد و چرخش چرخ دنده موتوری کمک می کند
نقش کلیدی در نگهداری پیشگیرانه و روش های تراز دستگاه ایفا می کند

مشخصات معمول:

نام قطعه: لبه گیره صفحه چرخ دنده اصلی
کاربرد: Yamaha YSM20 (احتمالاً با YSM20R، YSM10 و غیره سازگار است)
تکمیل: لبه های ضد خوردگی، پخ دار
شماره قطعه: (نیاز به تایید دارد؛ ممکن است با KHJ-MCxxx-00 شروع شود)

لوازم جانبی مرتبط – لبه گیره صفحه چرخ دنده اصلی YSM20

1. صفحه چرخ دنده اصلی (صفحه پایه چرخ دنده)

پایه نصب اصلی که لبه گیره در آن ثابت می شود. چرخ دنده های انتقال اصلی را برای هد قرار دادن نگه می دارد.

2. پیچ های لبه گیره / پیچ های نصب

بست های ماشینکاری شده با دقت که لبه گیره را به صفحه چرخ دنده اصلی محکم می کنند. معمولاً شامل پیچ های کالیبره شده با گشتاور با واشرهای قفل کننده است.

3. مجموعه بلبرینگ چرخ دنده

از شفت دوار متصل به صفحه چرخ دنده پشتیبانی می کند. همراه با گیره برای کاهش لقی و لرزش کار می کند.

4. شفت درایو هد (شفت محور Z/R)

حرکت را از موتور به مکانیزم چرخ دنده منتقل می کند. لبه گیره انتهای ثابت آن را روی صفحه تثبیت می کند.

5. پین های موقعیت یابی / پین های تراز

برای تراز دقیق لبه گیره و صفحه چرخ دنده اصلی در حین مونتاژ یا نگهداری استفاده می شود.

6. قاب واحد هد یا پوشش محفظه

کل مجموعه چرخ دنده را می پوشاند و پشتیبانی می کند. لبه گیره در داخل این ساختار مکانیکی محصور نصب شده است.

7. اسپیسر یا شیم ضد لرزش

در زیر گیره یا صفحه چرخ دنده قرار می گیرد تا لرزش های ریز در حین قرار دادن با سرعت بالا را جذب کند.

8. کوپلر موتور درایو اصلی

شفت موتور را به مجموعه چرخ دنده متصل می کند. برای اطمینان از چرخش روان، به تراز دقیق با صفحه چرخ دنده و لبه گیره نیاز دارد.

9. پد روان کننده / صفحه گریس (در صورت وجود)

نزدیک گیره چرخ دنده نصب شده است تا روانکاری را حفظ کند و اصطکاک بین قطعات متحرک را کاهش دهد.

توجه:
این لوازم جانبی معمولاً بخشی از مجموعه انتقال محور Z یا هد چرخشی در داخل هد مدولار YSM20 یاماها هستند. آنها برای عملکرد مکانیکی دقیق حیاتی هستند و باید در طول بازسازی یا تراز مجدد با هم جایگزین شوند.

شماره قطعات مرتبط – لبه گیره صفحه چرخ دنده اصلی YSM20

1. KHJ-MC310-00

لبه گیره صفحه چرخ دنده اصلی – لبه گیره ای که صفحه چرخ دنده اصلی را محکم می کند.

2. KHJ-MC311-00

صفحه چرخ دنده اصلی – صفحه نصب چرخ دنده اصلی که از انتقال نیرو پشتیبانی می کند.

3. KHJ-MC312-00

پیچ های نصب لبه گیره – پیچ های نصب ویژه با ویژگی های قفل کننده.

4. KHJ-MC313-00

مجموعه بلبرینگ چرخ دنده – مجموعه بلبرینگ اصلی برای اطمینان از چرخش روان چرخ دنده.

5. KHJ-MC314-00

پین های پین موقعیت یابی – پین های تراز برای نصب دقیق لبه گیره و صفحه چرخ دنده.

6. KHJ-MC315-00

مجموعه شفت درایو – مجموعه شفت اتصال موتور به سیستم انتقال چرخ دنده.

7. KHJ-MC316-00

اسپیسر ضد لرزش – اسپیسر میرایی لرزش برای کاهش لرزش های ریز در حین کار با سرعت بالا.

8. KHJ-MC317-00

پد روان کننده – پد روان کننده برای حفظ کاهش اصطکاک چرخ دنده.

9. KHJ-MC318-00

پوشش محفظه واحد هد – پوشش محافظ برای محفظه واحد درایو هد.

توجه:
شماره قطعات ممکن است بسته به نسخه ها و اصلاحات خاص دستگاه متفاوت باشد. لطفاً قبل از سفارش، سازگاری را تأیید کنید.

راهنمای سوالات متداول – لبه گیره صفحه چرخ دنده اصلی Yamaha YSM20

1. عملکرد لبه گیره صفحه چرخ دنده اصلی چیست؟

صفحه چرخ دنده اصلی را در جای خود در داخل درایو یا واحد هد YSM20 محکم نگه می دارد و از تراز دقیق چرخ دنده و حرکت مکانیکی پایدار در حین کار اطمینان حاصل می کند.

2. لبه گیره کجا نصب می شود؟

معمولاً در داخل مجموعه هد قرار دادن یا ماژول درایو نصب می شود و صفحه چرخ دنده اصلی را محکم می بندد تا از لغزش یا عدم تراز جلوگیری شود.

3. از چه موادی برای لبه گیره استفاده می شود؟

معمولاً از فولاد ابزار با استحکام بالا یا آلومینیوم سخت شده با عملیات سطحی ضد سایش برای دوام ساخته می شود.

4. علائم رایج نیاز به نگهداری یا تعویض لبه گیره چیست؟

صدای غیرعادی یا لرزش از ناحیه چرخ دنده
عدم تراز چرخ دنده که باعث خطاهای قرار دادن می شود
سایش یا آسیب قابل مشاهده در سطح لبه گیره

5. لبه گیره چگونه تعویض یا سرویس می شود؟

تعویض نیاز به جداسازی جزئی واحد هد دارد. گشتاور مناسب روی پیچ های نصب و پین های تراز در حین مونتاژ مجدد بسیار مهم است.

6. آیا لوازم جانبی توصیه شده ای برای تعویض همراه با لبه گیره وجود دارد؟

توصیه می شود قطعات مرتبط مانند پیچ های نصب، بلبرینگ ها، پین های موقعیت یابی و پدهای روان کننده را برای عملکرد بهینه بررسی و در صورت نیاز تعویض کنید.

7. آیا نصب نادرست لبه گیره می تواند بر عملکرد دستگاه تأثیر بگذارد؟

بله. نصب نادرست می تواند منجر به لغزش چرخ دنده، موقعیت یابی نادرست نازل و در نهایت خطاهای قرار دادن یا از کار افتادن دستگاه شود.

8. از کجا می توانم قطعات جایگزین اصلی را پیدا کنم؟

توزیع کنندگان و مراکز خدمات مجاز Yamaha قطعات OEM را حمل می کنند و از سازگاری و قابلیت اطمینان اطمینان حاصل می کنند.

9. آیا برنامه نگهداری برای لبه گیره وجود دارد؟

بازرسی روتین در فواصل نگهداری پیشگیرانه، به ویژه پس از عملکرد دستگاه با ساعت بالا یا تعویض قطعات توصیه می شود.

10. چه کسی می تواند در نصب یا عیب یابی کمک کند؟

تکنسین های دارای گواهی Yamaha یا مهندسان تعمیر و نگهداری SMT با تجربه برای نصب و عیب یابی لبه گیره توصیه می شوند.
