YSM20R 1.2 متر مسیر طولانی

مسیر توسعه‌یافته YSM20R 1.2 متری


معرفی محصول – مسیر توسعه‌یافته 1.2 متری Yamaha YSM20R

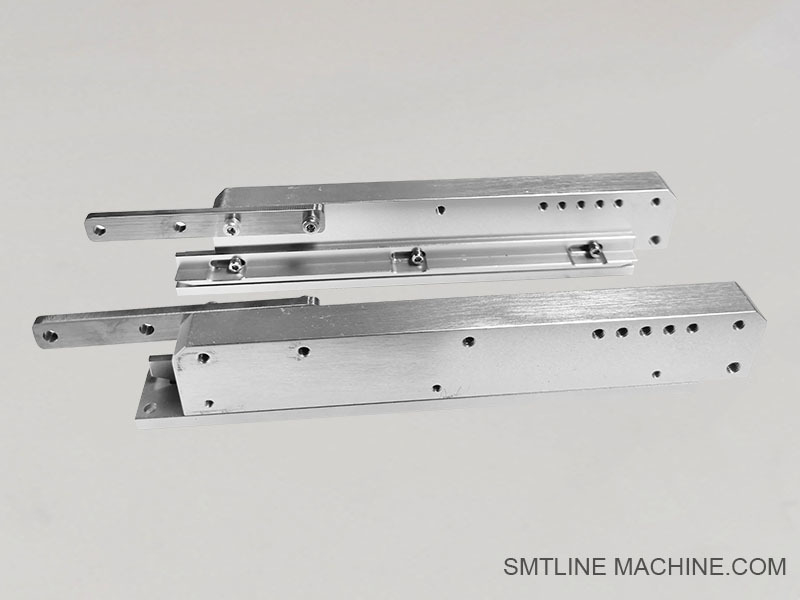

مسیر توسعه‌یافته 1.2 متری برای Yamaha YSM20R یک توسعه‌دهنده نوار نقاله است که در کارخانه یا در محل نصب می‌شود و برای پشتیبانی از بردهای PCB بزرگتر یا طولانی‌تر در محیط‌های تولید SMT با سرعت بالا طراحی شده است. این طول حداکثر جابجایی PCB دستگاه را افزایش می‌دهد و از انتقال روان و موقعیت‌یابی دقیق برای بردهای با فرمت توسعه‌یافته اطمینان حاصل می‌کند.

ویژگی‌های کلیدی:
پشتیبانی از PCB توسعه‌یافته: طول نوار نقاله را به 1200 میلی‌متر افزایش می‌دهد و امکان جابجایی بردهای فوق‌العاده بلند (مانند نوارهای LED، واحدهای نور پس‌زمینه، بردهای برق) را فراهم می‌کند.
سازگاری کامل: برای یکپارچه‌سازی یکپارچه با دستگاه‌های نصب‌کننده مدولار Yamaha YSM20R طراحی شده است.
انتقال دقیق: مجهز به تسمه‌های موتوری با دقت بالا و راهنماهای گیره جانبی برای انتقال پایدار برد.
قاب سنگین: ساختار تقویت‌شده از بردهای PCB بزرگ و سنگین بدون تاب خوردگی یا لرزش پشتیبانی می‌کند.
همگام‌سازی حلقه بسته: با سیستم انتقال برد داخلی برای عملکرد پیوسته درون خطی همگام‌سازی می‌شود.

مشخصات فنی (معمولی):
محدوده طول موثر PCB: تا 1200 میلی‌متر (بسته به مدل)
محدوده عرض PCB: معمولاً 50 تا 510 میلی‌متر (عرض استاندارد YSM20R)
روش انتقال: تسمه موتوری دو ریلی یا تک ریلی
ساخت و ساز: قاب فولادی با پوشش پودری با سطح نوار نقاله ضد الکتریسیته ساکن
منبع تغذیه: یکپارچه از واحد اصلی YSM20R یا ورودی کمکی

کاربردها:
ایده‌آل برای روشنایی LED، بردهای کنترل خودرو، ماژول‌های منبع تغذیه و سایر مونتاژهای SMT با فرمت بزرگ
در خطوط چند ماشینی که بردهای طولانی نیاز به پردازش پیوسته درون خطی دارند، استفاده می‌شود









لوازم جانبی مرتبط – مسیر توسعه‌یافته 1.2 متری YSM20R

1. مجموعه براکت پشتیبانی مسیر
براکت‌های نصب سنگین که برای محکم کردن مسیر توسعه‌یافته به قاب اصلی دستگاه استفاده می‌شوند. پایداری ساختاری را تضمین می‌کند.

2. مجموعه موتور درایو
شامل موتور، گیربکس و واحدهای حسگر است که تسمه نقاله را تغذیه می‌کنند. به‌طور خاص برای کنترل انتقال برد طولانی تنظیم شده است.

3. تسمه تایمینگ / تسمه نقاله
تسمه‌های انتقال ضد الکتریسیته ساکن که برای انتقال پایدار و کم‌لرزش PCB در طول توسعه‌یافته طراحی شده‌اند.

4. کیت حسگر (ورودی/خروجی)
شامل حسگرهای فوتوالکتریک یا بازتابنده برای تشخیص موقعیت PCB، حس حضور یا توقف خطا است.

5. واحد تنظیم عرض (اختیاری)
مکانیزم تنظیم عرض مسیر موتوری یا دستی برای تطبیق PCBهای با اندازه‌های مختلف در طول تغییر خط.

6. ریل‌های راهنمای جانبی / ریل‌های گیره
به تراز نگه داشتن PCBها در طول انتقال از راه دور کمک می‌کند. اغلب قابل تنظیم یا فنری هستند.

7. پایه‌های تراز یا پیچ‌های لنگر
برای تثبیت مسیر توسعه‌یافته روی کف کارخانه و تراز کردن آن با ارتفاع نوار نقاله YSM20R استفاده می‌شود.

8. مهار کابل (سیگنال و برق)
کیت‌های سیم‌کشی برای اتصال حسگرها، موتورها و کنترل‌های مسیر توسعه‌یافته به سیستم کنترل اصلی YSM20R.

9. پوشش مسیر یا صفحه محافظ
محافظت‌کننده برای جلوگیری از ورود گرد و غبار یا تماس تصادفی با قطعات متحرک. ممکن است شامل پانل‌های شفاف باشد.

10. نوار نقاله بافر درون خطی (اختیاری)
یک ماژول اختیاری که بین دستگاه‌ها نصب می‌شود تا PCBها را در طول تاخیرهای موقت بالادستی/پایین‌دستی ذخیره یا متوقف کند.

توجه:
همه لوازم جانبی باید با نوع مسیر (تک/دو ریل) و پیکربندی YSM20R مطابقت داشته باشند. برخی از اجزا ممکن است برای خطوط تولید LED یا بردهای با عرض سفارشی متفاوت باشند.









شماره قطعات مرتبط – مسیر توسعه‌یافته 1.2 متری YSM20R

1. KHJ-MC120-00
واحد مسیر توسعه‌یافته اصلی – مجموعه نوار نقاله 1.2 متری که برای یکپارچه‌سازی با YSM20R طراحی شده است.

2. KHJ-MC121-00
مجموعه براکت نصب مسیر – برای محکم کردن مسیر توسعه‌یافته به قاب پایه YSM20R استفاده می‌شود.

3. KHJ-MC122-00
واحد تسمه نقاله – شامل تسمه‌های تایمینگ ضد الکتریسیته ساکن است که به‌طور خاص برای مسیرهای 1.2 متری اندازه‌گیری شده‌اند.

4. KHJ-MC123-00
مجموعه موتور درایو – موتور و مجموعه دنده برای تغذیه حرکت نوار نقاله.

5. KHJ-MC124-00
کیت حسگر – شامل حسگرهای حضور/موقعیت PCB و براکت‌هایی برای تشخیص ورودی/خروجی است.

6. KHJ-MC125-00
مجموعه ریل راهنمای جانبی – ریل‌های راهنمای قابل تنظیم یا ثابت برای تثبیت PCBهای طولانی.

7. KHJ-MC126-00
مهار کابل – کیت سیم‌کشی برق و سیگنال برای اتصال مسیر توسعه‌یافته به کنترل‌کننده اصلی YSM20R.

8. KHJ-MC127-00
مجموعه پایه تراز – لنگرهای کف یا پایه‌های تنظیم ارتفاع برای تراز کردن ریل توسعه‌یافته.

9. KHJ-MC128-00
واحد تنظیم عرض مسیر (اختیاری) – برای تغییرات عرض خودکار یا دستی بسته به اندازه PCB.

10. KHJ-MC129-00
پوشش محافظ مسیر – صفحه محافظ برای ایمنی و محافظت در برابر گرد و غبار روی واحد نوار نقاله.

یادداشت‌ها:
این شماره قطعات از قرارداد نام‌گذاری سری KHJ Yamaha پیروی می‌کنند.
استفاده واقعی ممکن است به این بستگی داشته باشد که آیا از سیستم‌های دو ریلی یا تک ریلی استفاده می‌کنید.
خطوط سفارشی (به عنوان مثال، جابجایی برد LED) ممکن است به لوازم جانبی یا براکت‌های اختیاری نیاز داشته باشند.








راهنمای سؤالات متداول – مسیر توسعه‌یافته 1.2 متری Yamaha YSM20R
1. هدف از مسیر توسعه‌یافته 1.2 متری چیست؟
مسیر توسعه‌یافته قابلیت جابجایی حداکثر طول PCB دستگاه را افزایش می‌دهد و به YSM20R اجازه می‌دهد از PCBهای با فرمت طولانی (تا 1.2 متر) مانند نوارهای LED، بردهای برق یا واحدهای کنترل صنعتی پشتیبانی کند.
2. آیا مسیر توسعه‌یافته استاندارد است یا اختیاری؟
این یک افزونه اختیاری است که بسته به پیکربندی خط تولید و الزامات طول PCB، در کارخانه نصب می‌شود یا در محل بازسازی می‌شود.
3. کدام دستگاه‌ها با این مسیر توسعه‌یافته سازگار هستند؟
این به‌طور خاص برای دستگاه نصب‌کننده مدولار Yamaha YSM20R طراحی شده است و ممکن است با برخی از انواع پلتفرم YSM20 تحت راهنمایی Yamaha سازگار باشد.
4. مسیر توسعه‌یافته چگونه تغذیه و کنترل می‌شود؟
مسیر با استفاده از یک واحد موتور اختصاصی، کیت حسگر و مهار سیگنال/برق در سیستم کنترل YSM20R ادغام شده است. این با سیستم نوار نقاله اصلی دستگاه همگام‌سازی می‌شود.
5. آیا می‌تواند PCBهای سنگین یا پهن را جابجا کند؟
بله. این دستگاه دارای یک قاب تقویت‌شده، ریل‌های راهنمای قابل تنظیم و تسمه‌های موتوری است که از بردهای سنگین یا با فرمت پهن با پایداری و دقت پشتیبانی می‌کند.
6. الزامات نگهداری چیست؟
تمیز کردن منظم تسمه‌ها و ریل‌های راهنما
بازرسی دوره‌ای حسگرها و سیم‌کشی
روغن‌کاری یا تنظیم کشش تسمه‌ها در صورت نیاز
بررسی سایش روی پایه‌های تراز یا نقاط لنگر
7. چه لوازم جانبی معمولاً در طول نصب مورد نیاز است؟
براکت‌های نصب
موتور درایو و گیربکس
مجموعه تسمه و ریل راهنما
حسگرهای فوتوالکتریک
مهار کابل برای سیگنال/برق
پایه‌های چرخ‌دار یا پایه تراز اختیاری
8. آیا عرض مسیر را می‌توان به‌طور خودکار تنظیم کرد؟
برخی از نسخه‌ها ممکن است از تنظیم عرض دستی یا موتوری بسته به پیکربندی شما پشتیبانی کنند. به دنبال واحدهای اختیاری مانند کیت تنظیم عرض مسیر (به عنوان مثال، KHJ-MC128-00) باشید.
9. مشکلات و راه‌حل‌های رایج چیست؟

10. از کجا می‌توانم شماره قطعات و اسناد را دریافت کنم؟
می‌توانید آن‌ها را از این موارد درخواست کنید:
دفترچه‌های راهنمای سرویس SMT Yamaha
توزیع‌کنندگان مجاز Yamaha
من همچنین می‌توانم لیست شماره قطعات (به عنوان مثال، KHJ-MC120-00 ~ KHJ-MC129-00) و نمودارها را در صورت درخواست ارائه دهم.
