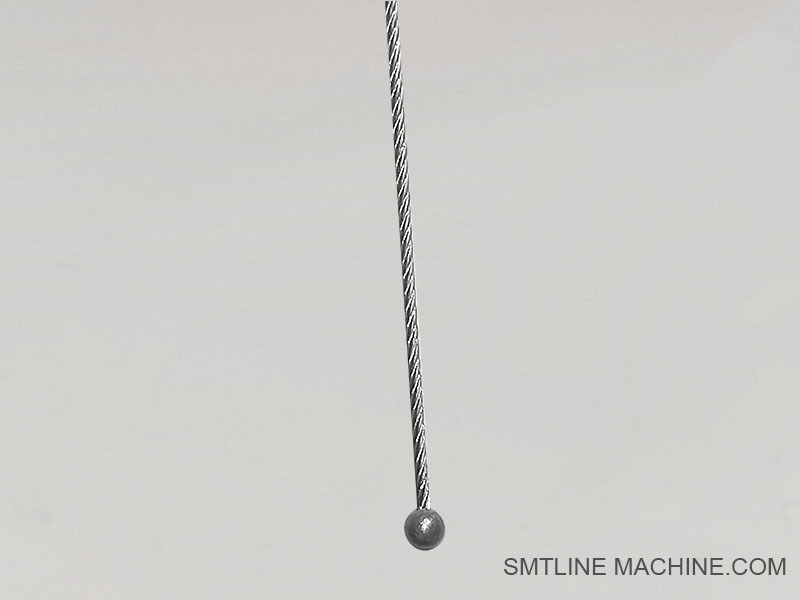

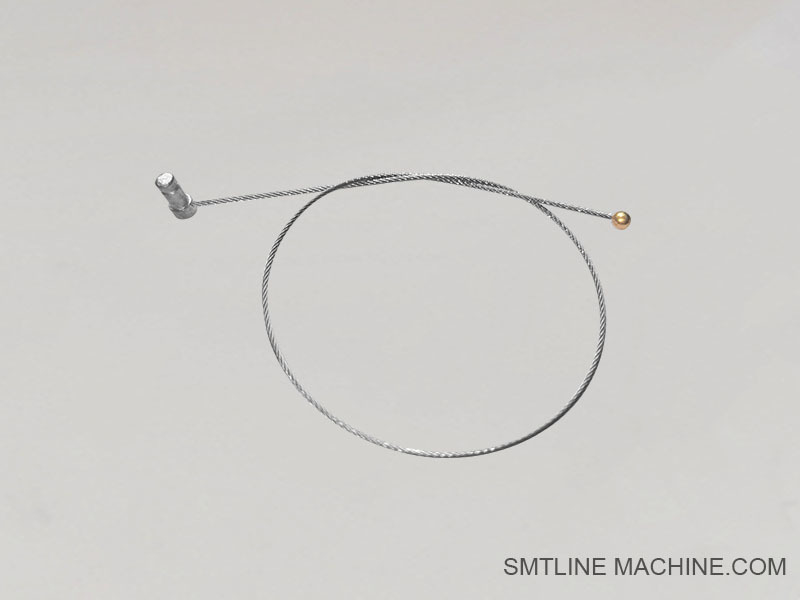

ZS Feida سیم فولاد کابل KLJ-MC186-00


ZS FEIDA STEEL WIRE ROPE KLJ-MC186-00




مقدمه محصول-طناب سیم فولادی ZS KLJ-MC186-00

KLJ-MC186-00 یک طناب سیم با استحکام بالا است که به طور خاص برای فیدرهای سری ZS که در دستگاه های انتخاب و مکان یاماها / Hanwha SMT استفاده می شود ، طراحی شده است. این مؤلفه نقش مهمی در حفظ تنش و حرکت مکانیکی مورد نیاز برای لایه برداری نوار پوشش و کنترل خوراک در مکانیسم های بارگیری خودکار دارد.

ویژگی های کلیدی:

مواد: فولاد ضد زنگ بافته با پوشش ضد خوردگی
کاربرد: در مکانیسم تنش و عقب کشیدن نوار پوشش فیدرهای ZS استفاده می شود
ساختار: رشته های سیم با زخم دقیق برای حرکت صاف و بدون لرزش
دوام: مقاومت کششی بالا و مقاومت در برابر خستگی در برابر مقاومت در برابر چرخه تولید طولانی
اتصالات: برای شماره قسمت KLJ-MC186-00 به مشخصات OEM مهندسی شده است. جایگزینی قطره ای برای سیستم طناب اصلی سیم

برنامه های معمولی:

فیدرهای Yamaha ZS 8mm / 12mm / 16mm
سازگار با مدل های فیدر مورد استفاده در YSM10 / YSM20 / SIGMA G5 / Z: سری TA-R
مورد استفاده در سیستم های چرخشی نوار اتوماتیک و بازوهای تنش فیدر

هدف:

حرکات صاف و لایه برداری نوار دقیق را در هنگام تغذیه جزء SMT تضمین می کند
برای جلوگیری از ضرب و شتم نوار ، نیروی کشش مداوم را حفظ می کند
از عملکرد فیدر پر سرعت با حداقل سایش مکانیکی پشتیبانی می کند

بسته و جایگزینی:

شماره قسمت: KLJ-MC186-00
معمولاً به عنوان واحدهای جداگانه یا در مجموعه هایی برای نگهداری فیدر فروخته می شود
نصب سریع با حداقل ابزار مورد نیاز

لوازم جانبی مرتبط-طناب سیم فولادی KLJ-MC186-00 ZS

1. چرخ چرخ / چرخ راهنما را برگردانید

به راهنمایی طناب سیم فولادی در هنگام چرخاندن نوار کمک می کند. اصطکاک را کاهش می دهد و تنش مداوم را تضمین می کند.

2. شافت عقب را پوشش می دهد

به طناب سیم متصل می شود تا نوار پوشش پوستی را به داخل حلقه بچرخاند. با سیستم زائد موتوری فیدر کار می کند.

3 بهار تنش (بهار بازوی بازوی فیدر)

برای نگه داشتن طناب سیم تحت فشار در حین کار فیدر ، ضد نیروی را فراهم می کند.

4. مونتاژ بازوی تنش فیدر

ساختار بازوی که با طناب سیم کار می کند تا نوار پوشش را بکشد یا آزاد کند. شامل پین های محوری ، براکت ها و اسلات های راهنما است.

5. طناب طناب / قفل قفل

هر دو انتهای طناب سیم را در مونتاژ فیدر تضمین می کند. از لغزش یا قطع ارتباط جلوگیری می کند.

6. صفحه راهنمای نوار پوشش

مسیر نوار را بین طناب سیم و حلقه نوار راهنمایی می کند تا از سوء استفاده ها یا فرش جلوگیری شود.

7. محفظه فریم فیدر

ساختار اصلی که طناب سیم ، قرقره ، بهار و مسیر نوار را در کنار هم نگه می دارد. ممکن است بسته به اندازه فیدر (8mm/12mm/16mm) متفاوت باشد.

8. تنظیم کننده تنش طناب سیم

اجازه می دهد تا تنظیم دقیق دستی سفتی طناب برای عملکرد بهینه عقب.

شماره قسمتهای مرتبط-طناب سیم فولادی ZS KLJ-MC186-00

1. KLJ-MC186-00

طناب سیم فولادی - تعداد اصلی قسمت برای طناب سیم مورد استفاده در کنترل تنش عقب.

2. KLJ-MC185-00

قرقره طناب سیم - طناب سیم فلزی را برای کاهش سایش و اطمینان از عملکرد صاف راهنمایی می کند.

3. KLJ-MC184-00

فنر تنش - نیروی تنش ثابت را برای محکم نگه داشتن طناب سیم فراهم می کند.

4. KLJ-MC187-00

REWIND SHAFT - با طناب سیم برای عقب زدن نوار پوشش اتوماتیک متصل می شود.

5. KLJ-MC183-00

گیره سیم / لگ ثابت - انتهای طناب سیم را برای جلوگیری از لغزش ایمن می کند.

6. KLJ-MC182-00

مونتاژ بازوی فیدر - شامل پین های محوری ، براکت ها و اجزای مسیر طناب سیم است.

7. KLJ-MC188-00

واحد تنظیم کننده - امکان تنظیم دستی تنش طناب سیم را برای عملکرد بهینه فراهم می کند.

8. KLJ-MC180-00

صفحه راهنما - نوار پوشش را از طریق مسیر عقب راهنمایی می کند تا از مربا جلوگیری شود.

توجه:
تعداد قسمت ها بسته به عرض فیدر (8 میلی متر ، 12 میلی متر ، 16 میلی متر) ممکن است کمی متفاوت باشد. سازگاری با مدل فیدر خاص خود را تأیید کنید.

راهنمای سؤالات متداول-طناب سیم فولادی ZS KLJ-MC186-00

1. هدف از طناب سیم فولادی KLJ-MC186-00 چیست؟

از آن در فیدرهای سری ZS برای حفظ تنش در مکانیسم عقب نوار پوشش ، اطمینان از لایه برداری نوار صاف و جلوگیری از مربای نوار در طول تولید SMT استفاده می شود.

2. کدام دستگاه ها و فیدرها از این طناب سیم فولادی استفاده می کنند؟

سازگار با فیدرهای سری Yamaha و Hanwha ZS ، از جمله عرض نوار 8 میلی متر ، 12 میلی متر و 16 میلی متر که معمولاً در دستگاه های انتخاب و مکان YSM و Sigma SMT استفاده می شود.

3. چند بار باید طناب سیم مورد بازرسی یا تعویض قرار گیرد؟

بازرسی منظم بصری در هنگام نگهداری روتین توصیه می شود. در صورت وجود نشانه هایی از فریم ، خوردگی یا از بین رفتن تنش ، جایگزین کنید.

4. علائم رایج طناب سیم در حال شکست چیست؟

موضوعات برگشتی یا تنش متناقض
سایش قابل مشاهده یا رشته های شکسته روی طناب سیم
افزایش خطاهای فیدر مربوط به تغذیه یا لایه برداری

5. آیا می توان طناب سیم را بدون جدا کردن کل فیدر جایگزین کرد؟

بله ، معمولاً با از بین بردن پوشش فیدر و دسترسی به طناب سیم و مجامع تنش می توان تعویض را انجام داد.

6. آیا در هنگام تعویض طناب سیم ، لوازم جانبی لازم است؟

توصیه می شود برای اطمینان از عملکرد مناسب ، اجزای مرتبط مانند فنر تنش ، قرقره ، گیره و صفحات راهنمایی را مورد بازرسی و احتمالاً جایگزین کنید.

7. چگونه می توان تنش طناب سیم را بعد از تعویض تنظیم کرد؟

از واحد تنظیم کننده تنش فیدر (در صورت موجود بودن) استفاده کنید تا تنش طناب سیم را برای پیچ و تاب نوار صاف بدون سفت و سخت و بیش از حد تنظیم کنید.

8. از کجا می توانم قطعات جایگزینی واقعی را تهیه کنم؟

توزیع کنندگان مجاز Yamaha یا Hanwha و تأمین کنندگان قطعات SMT معمولاً این قسمت ها را ذخیره می کنند. قطعات OEM سازگاری و دوام را تضمین می کنند.

9. چه اتفاقی می افتد اگر طناب سیم در طول تولید از بین برود؟

خرابی طناب سیم می تواند باعث ایجاد خطاهای تغذیه نوار ، سوء استفاده از مؤلفه ها یا خرابی دستگاه به دلیل مربای نوار و نقص فیدر شود.

10. آیا یک راهنمای تعمیر و نگهداری برای سیستم طناب سیم وجود دارد؟

بله ، تعمیر و نگهداری منظم شامل تمیز کردن ، بازرسی ، تنظیم تنش و جایگزینی به موقع است. من می توانم در صورت درخواست ، یک لیست دقیق تعمیر و نگهداری ارائه دهم.
