موتور Yamaha YSM40


موتور Yamaha YSM40

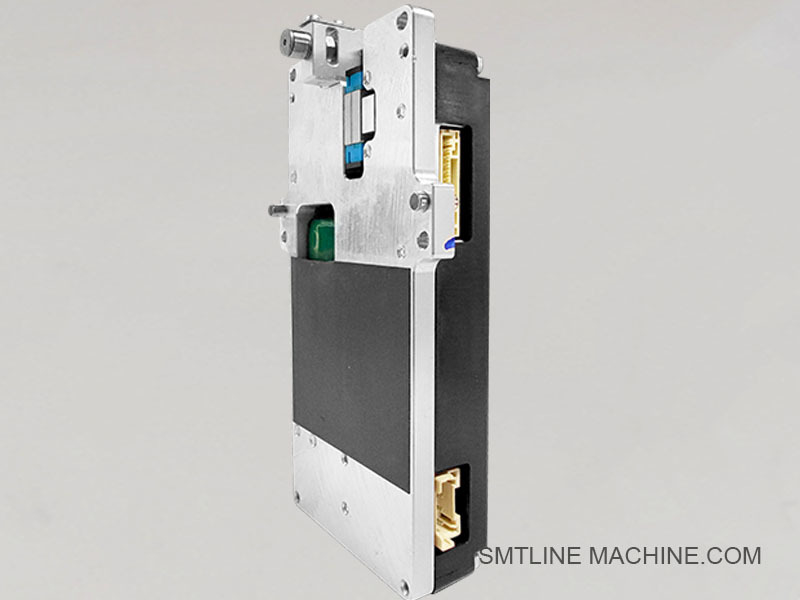

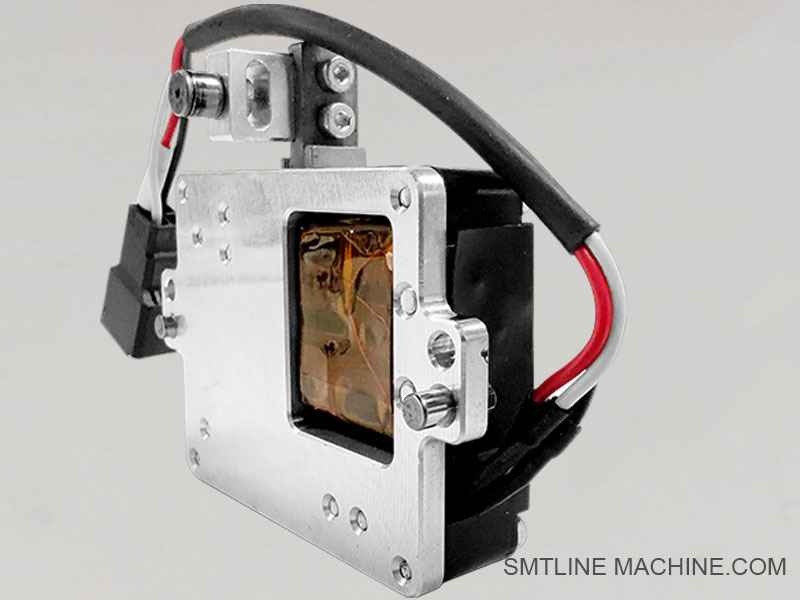

معرفی محصول Yamaha YSM40 موتور مونتاژ (Servo / موتور قدم)
مجموعه موتور YSM40 به سرو موتورهای با کارایی بالا که در سیستم Yamaha YSM40 استفاده می شود، اشاره دارد که برای محورهای محرک مانند X (gantry) ، Y (stage) ، Z (head pickup/lift) ضروری است.و شاخص گیری چرخش. این موتورها سرعت، دقت و همگام سازی مورد نیاز برای تولید فوق سرعت SMT را ارائه می دهند.
ویژگی های کلیدی
موتورهای سرو با تورک بالا با شتاب سریع که سرعت قرار دادن را تا 200،000 CPH پشتیبانی می کنند هنگامی که با سر RS جفت شوند ([Yamaha Motor Global Site]
کنترل دقیق حرکت با تکرار پذیری موقعیت ±25 μm (25 μm sigma)&x20؛
بهینه سازی شده برای عملیات دو یا چهار سر، امکان جمع آوری همزمان و قرار دادن
سیستم های بازخورد موقعیت لیزر داخلی یا سیستم های رمزگذاری برای موقعیت دقیق PCB و قطعات
طراحی شده برای حداقل ضربه ضربه به اجزای حساس، با تشکر از سبک وزن X-beam Yamaha و طراحی سر
عملکرد و ادغام
موتورها امکان تنظیمات بسیار سریع و با چگالی بالا با چهار شعاع و چهار سر را فراهم می کنند در حالی که اثر فشرده ماشین را حفظ می کنند ([Yamaha Motor Global Site] [1])
به طور کامل در سیستم کنترل حرکت یاماها ادغام شده است، تضمین هماهنگی همزمان با تغذیه های ZS، سرهای چرخشی / چندگانه (MU / RS / FL) و سیستم های بینایی
پشتیبانی از کار مستمر با تشخیص نوزل / تغذیه در زمان واقعی و بازیابی خودکار ، کاهش زمان خرابی ، [Yamaha Motor Global Site] [1])
نکات مهم فنی
هماهنگی محور و سرو اجازه می دهد تا کنترل همزمان حرکات متعدد در یک قاب عرض 1 متر ([ سایت جهانی یاماها موتور] [1])
یکپارچه با RS (سرعت انقلابی) ، MU (متعدد عملکرد) ، و FL (فعال) یاماها (موترهای انعطاف پذیر) ، هر دو بازوی چرخشی و محورهای خطی را هدایت می کنند
طراحی شده برای خطوط SMT با چرخه کار بالا، با مشخصات ساخته شده برای حفظ ~ 96٪ زمان کار
کاربردهای معمول
تولید SMT با مخلوط بالا و حجم بالا، مونتاژ الکترونیک که نیاز به قرار دادن سریع و دقیق دارد
اندازه های PCB از 50 × 50 mm تا 700 × 460 mm ([Yamaha Motor Global Site] [1]،
پوشش اندازه قطعات از تراشه های 0201 μm تا دستگاه های شکل عجیب 45 × 100 mm&x20










لوازم جانبی مرتبط Yamaha YSM40 Motor Assembly
1واحد رمزگذاری موتور
در زمان واقعی موقعیت موتور و سرعت را برای کنترل دقیق حرکت فراهم می کند.
2ماژول راننده موتور
کنترل قدرت، جهت، و گشتاور از سرو یا موتور مرحله ای. با کنترل کننده اصلی ارتباط برقرار می کند.
3کمربند زمانبندی / کمربند ران
حرکت را از شاخه موتور به مرحله خطی یا سر با استفاده از کمربندهای لاستیکی دقیق با دندان منتقل می کند.
4. مجموعه چرخ دار
بر محور نصب شده و با کمربند های زمان بندی استفاده می شود.
5. محور Z مونتاژ خطی ریل
کار می کند با موتور محور Z برای هدایت حرکت عمودی سر نوزل. حرکت خطی صاف و دقیق را تضمین می کند.
6فن خنک کننده / سینک گرما
گرمای ماژول موتور و راننده را از بین می برد. کمک به جلوگیری از گرم شدن بیش از حد در طول تولید طولانی می کند.
7براکت نصب موتور
موتور را به قاب یا گانتری متحرک متصل می کند. برای جلوگیری از عدم تراز یا ارتعاش با دقت ماشینکاری شده است.
8. کابل سیگنال موتور / کابل رمزگذاری
انتقال سیگنال های کنترل بین موتور و کنترل کننده / راننده شامل خطوط بازخورد قدرت و موقعیت است.
9. محور Z بهار / جذب شوک
از محور Z و اجزای آن در هنگام حرکت به سمت پایین محافظت می کند.
10. مجموعه دنده های چرخش سر
موتور محور R را به سر نوزل چرخش متصل می کند.
يادداشت:
انواع لوازم جانبی ممکن است بسته به مدل سر قرار دادن (RS، MU، FL، و غیره) متفاوت باشد.
قطعات اصلی یاماها برای اطمینان از سازگاری کامل و ایمنی ماشین توصیه می شود.










شماره قطعات مرتبط Yamaha YSM40 Motor & Accessories
اجزای موتور:
KHJ-M9166-00X X محور سرو موتور برای YSM40
KHJ-M9167-00X موتور سرو محور Y
KHJ-M9168-00X موتور بلند کن محور Z
KHJ-M9169-00X موتور چرخش محور R (برای چرخش سر نوزل)
رانندگان موتور و رمزگذاری کننده ها:
KHJ-M9110-00X ماژول راننده موتور برای سرو موتور X/Y
KHJ-M9131-00X واحد رمزگذاری کننده (گردنده یا خطی) برای بازخورد موقعیت
لوازم جانبی مکانیکی:
KHJ-M9170-00X کمربند زمان بندی (برنامه X/Y)
KHJ-M9171-00X ️ مجموعه قطبی برای سیستم کمربند زمان بندی
KHJ-M9172-00X مجموعه خطی محور Z و محور قطار
KHJ-M9173-00X Z-Axis shock absorber یا spring buffer
KHJ-M9174-00X مجموعه چرخ چرخ نوزل برای موتور محور R
KHJ-M9175-00X ️ براکت نصب برای پایه موتور یا فریم سر
کابل ها و برق:
KHJ-M9180-00X کابل سیگنال موتور (با خط رمزگذاری محافظت شده)
KHJ-M9181-00X Z- محور کابل رمزگذاری انعطاف پذیر
KHJ-M9182-00X کابل برق برای رابط راننده به موتور
يادداشت:
پسوند 00X ممکن است بسته به تجدید نظر یا پیکربندی ماشین تغییر کند.
برای FL / MU / RS سر قرار دادن، انواع موتور خاص و شماره قطعات ممکن است کمی متفاوت باشد.
همیشه سازگاری با شماره سری ماشین یا از طریق راهنمای سرویس یاماها را تأیید کنید.





راهنمای سوالات عمومی Yamaha YSM40 Motor System
1در ياماها YSM40 از چه موتورهايي استفاده ميشه؟
YSM40 از سرو موتورهای با سرعت بالا در محور های X، Y، Z و R استفاده می کند. این موتورها به طور خاص برای عملیات فوق العاده با سرعت بالا با کنترل دقیق و بازخورد طراحی شده اند.
2هر موتور چي رو کنترل ميکنه؟
موتور محور X حرکت گارتری از طرف به طرف
موتور محور Y کنترل حرکت جلو و عقب سر
موتور محور Z کنترل حرکت عمودی نوزل
موتور محور R ️ چرخش نوزل برای تراز قطعات
3چه چيزي اين موتورها رو خاص ميکنه؟
موتورهای YSM40 عبارتند از:
دنده ی بالا و جمع و جور
مجهز به انکودرهای داخلی یا خارجی برای کنترل حلقه بسته
بهینه سازی شده برای شتاب و کند شدن سریع تا 200،000 CPH
4علائم رایج خرابی موتور چیست؟
محور در حال حرکت یا لرزش نیست
عدم تراز سر قرار دادن
کد های هشدار مانند "بررخی بیش از حد موتور"، "خطای سرو" یا "از دست دادن بازخورد رمزگذاری"
5ميتونيم موتورها رو به صورت جداگانه تعويض کنيم؟
بله. تمام موتورهای YSM40 ماژولار هستند و می توانند به صورت جداگانه تعویض شوند. استفاده از شماره قطعات صحیح و پیروی از روش های کالیبری پس از تعویض مهم است.
6معمولاً برای جایگزینی موتور به چه لوازم لازم است؟
کابل رمزگذاری کننده
براکت یا پایه نصب
فن خنک کننده یا حرارتی سینک
کمربند زمانبندی و چرخ چرخ (اگر پوشیده شده باشد)
ماژول راننده (اگر آسیب دیده باشد)
7چطور شماره قطعات درست موتور رو مشخص کنم؟
هر موتور دارای یک شماره قطعه KHJ-M91xx-00X منحصر به فرد است.
راهنماي خدمت ياماها
برچسب قطعات روی موتور
ورق پیکربندی دستگاه شما
8چه احتیاطی باید در هنگام جایگزینی انجام شود؟
قبل از تعویض سیستم را خاموش و تخلیه کنید
اجتناب از لمس کانکتورهای انکودر با دست های برهنه ( آسیب استاتیک)
اطمینان از تراز مناسب هنگام نصب موتور جدید
بعد از تعویض یک آزمایش قرار دادن و کالیبراسیون انجام دهید
9چه تعداد بار باید موتور نگهداری و یا تعویض شود؟
موتورهای یاماها برای عمر طولانی طراحی شده اند، اما باید:
بازرسی بصری ماهانه
در صورت قرار گرفتن در معرض گرد و غبار یا جریان، روان یا تمیز می شود.
پس از 20000 ساعت کار جایگزین می شود اگر کارایی کاهش یابد یا ارتعاش افزایش یابد
10از کجا می توانم اسناد فنی یا پشتیبانی را دریافت کنم؟
راهنماي رسمي ياماها
ارائه دهندگان خدمات SMT مجاز
من میتونم در پیدا کردن راهنماهای PDF، نمایش های انفجاری، یا نمودارهای قطعات در صورت درخواست به شما کمک کنم
