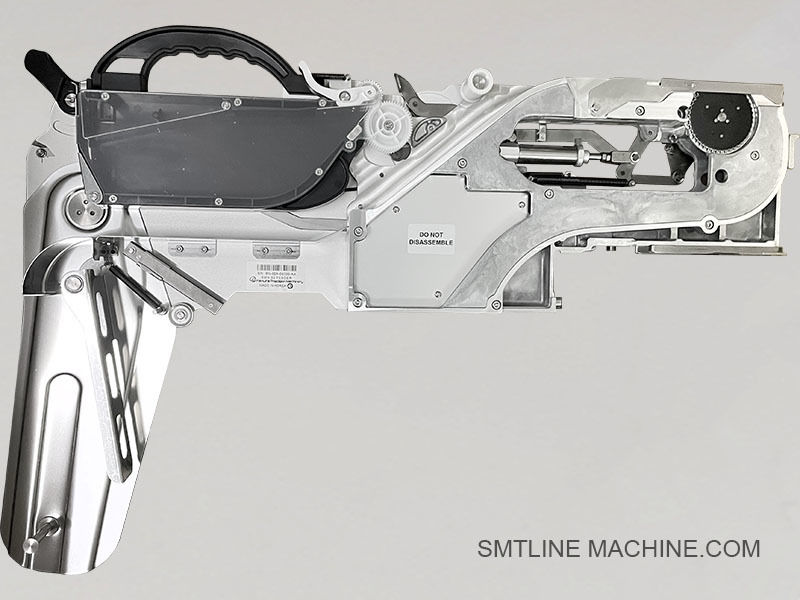

فیدر پنوماتیک سامسونگ 32 میلی‌متری

فیدر پنوماتیکی سامسونگ 32 میلی‌متری

معرفی محصول – فیدر پنوماتیکی 32 میلی‌متری سامسونگ

فیدر پنوماتیکی 32 میلی‌متری سامسونگ یک فیدر نوار قطعات الکترونیکی است که با هوای فشرده کار می‌کند و برای تأمین قطعات الکترونیکی بزرگ و سنگین به دستگاه‌های نصب سطحی (SMT) سری CP سامسونگ طراحی شده است. این فیدر از هوای فشرده برای کنترل مکانیزم ایندکس نوار استفاده می‌کند و تغذیه دقیق و با سرعت بالا را برای نوارهای حامل 32 میلی‌متری تضمین می‌کند.

ویژگی‌های کلیدی

عملکرد پنوماتیکی: از هوای فشرده برای پیش بردن نوار گام به گام استفاده می‌کند.
برای قطعات SMD بزرگ مانند موارد زیر طراحی شده است:

آی‌سی‌های قدرت
ترانسفورماتورها
کانکتورها
سلف‌های شیلددار
سازگار با دستگاه‌های سری CP سامسونگ، از جمله CP40، CP45، CP60
پشتیبانی از تغذیه سریع و پایدار در محیط‌های تولید با حجم بالا
ساختمان مستحکم برای دوام و پایداری طولانی‌مدت

مشخصات فنی
عرض نوار: 32 میلی‌متر
روش درایو: پنوماتیکی (مکانیزم سیلندر هوا)
گام تغذیه: قابل تنظیم (معمولاً 8، 12 یا 16 میلی‌متر)
منبع تغذیه: نیاز به هوای فشرده (0.4 تا 0.6 مگاپاسکال توصیه می‌شود)
سازگاری با اندازه قرقره: قرقره‌های حامل استاندارد 13 و 15 اینچی

کاربردها

به طور گسترده در صنایعی مانند موارد زیر استفاده می‌شود:

الکترونیک خودرو
ماژول‌های قدرت
بردهای مدار چاپی (PCB) کنترل صنعتی
ایده‌آل برای قرار دادن قطعات بزرگ که به نوار پهن‌تر و نیروی تغذیه پایدار نیاز دارند

سازگاری

کاملاً سازگار با پلتفرم‌های فیدر پنوماتیکی سری CP سامسونگ:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
سری CP60

لوازم جانبی مرتبط – فیدر پنوماتیکی 32 میلی‌متری سامسونگ

1. اجزای مکانیکی

ریل راهنمای نوار 32 میلی‌متری
تراز پایدار نوار پهن در حین تغذیه را تضمین می‌کند.
به جلوگیری از کج شدن یا عدم تراز قطعات بزرگ کمک می‌کند.

مجموعه جداکننده / فشاردهنده نوار پوششی
نوار پوششی را به عقب می‌کشد و نگه می‌دارد تا قطعات نمایان شوند.
ممکن است برای نوارهای پهن‌تر بزرگ‌تر و تقویت‌شده باشد.

صفحه پوشش بالایی
نوار قطعات را برای پیشروی روان نگه می‌دارد.

پین قفل فیدر / دستگیره قفل
مکانیزمی که فیدر را به ریل بانک فیدر محکم می‌کند.

شفت نگهدارنده قرقره / براکت
قرقره نوار قطعات 13 یا 15 اینچی را به طور ایمن در جای خود نگه می‌دارد.

2. اجزای پنوماتیکی

سیلندر هوای با قطر بزرگ
ضربه تغذیه نوار را برای نوار 32 میلی‌متری هدایت می‌کند.
سنگین‌تر از نسخه‌های 8 میلی‌متری یا 12 میلی‌متری.

میله فشار هوا / اتصال کشویی
حرکت سیلندر را به چرخ‌دنده پیش‌برنده نوار متصل می‌کند.

فنر برگشتی
مکانیزم را پس از هر ضربه تغذیه بازنشانی می‌کند.

اتصالات شیلنگ هوا / اتصالات لوله
اتصالات فشاری یا رزوه ای برای ورودی هوا.

صدا خفه کن اگزوز / صدا خفه کن (اختیاری)
کاهش نویز پنوماتیکی در هنگام رهاسازی هوا.

3. ابزارهای تست و نگهداری

جیگ کالیبراسیون فیدر
برای آزمایش و تنظیم عملکرد تغذیه به صورت آفلاین استفاده می‌شود.

جعبه تست دستی
به تکنسین‌ها اجازه می‌دهد تا تغذیه را با هوای فشرده شبیه‌سازی کنند.

قفسه ذخیره‌سازی / چرخ دستی فیدر
فیدرهای پهن را ایمن سازماندهی و ذخیره می‌کند.

برس‌ها / ابزارهای تمیز کننده
برای تمیز کردن مسیر نوار و مکانیزم‌های داخلی استفاده می‌شود.

یادداشت‌ها

بسیاری از لوازم جانبی با فیدرهای پنوماتیکی 24 میلی‌متری و 44 میلی‌متری مشترک هستند، اما از نظر اندازه کمی متفاوت هستند.
تمام ریل‌های راهنما، سیلندرهای هوا و براکت‌ها باید با نوع قاب فیدر 32 میلی‌متری مطابقت داشته باشند تا عملکرد صحیح را تضمین کنند.

شماره قطعات مرتبط – فیدر پنوماتیکی 32 میلی‌متری سامسونگ (بدون جدول)

اجزای مکانیکی

J66021004A – ریل راهنمای نوار 32 میلی‌متری، برای تراز و پشتیبانی از مسیر نوار پهن.
J66011005A – مجموعه فشاردهنده نوار پوششی، طراحی شده برای بلند کردن و جدا کردن نوار پوششی روی نوارهای 32 میلی‌متری.
J66031013A – صفحه پوشش بالایی، تقویت شده برای تحمل فشار نوار پهن‌تر.
J70613008A – پین قفل فیدر یا دستگیره قفل، برای نصب فیدر به دستگاه.
J66031019A – براکت شفت قرقره یا نگهدارنده قرقره، برای پشتیبانی از قرقره‌های نوار قطعات 13 یا 15 اینچی.
J66031023A – فنر گیره یا صفحه فنر کششی، فشار و تراز نوار را ثابت نگه می‌دارد.

اجزای پنوماتیکی

J70541006A – سیلندر هوا (نوع با قطر بزرگ)، نیرو را برای ایندکس نوار 32 میلی‌متری سنگین فراهم می‌کند.
J70631011A – میله فشار هوا یا کشویی، سیلندر را به مکانیزم پیش‌برنده نوار متصل می‌کند.
J90651008A – فنر برگشتی (سنگین)، برای بازنشانی لغزنده فیدر پس از هر چرخه استفاده می‌شود.
J70631015A – اتصال لوله هوا، نوع اتصال سریع یا فشاری برای خطوط پنوماتیکی.
J70631012A – براکت نصب سیلندر، سیلندر هوا را در موقعیت خود در داخل فیدر نگه می‌دارد.

ابزارهای تست و نگهداری

J13013001A – جیگ کالیبراسیون فیدر، برای آزمایش و تراز فیدر خارج از دستگاه.
J13014002A – جعبه تست فیدر دستی، تغذیه هوا را به صورت دستی برای بررسی‌های عملکردی شبیه‌سازی می‌کند.
J13012003A – قفسه یا چرخ دستی ذخیره‌سازی فیدر، برای سازماندهی ایمن فیدر.
J13014004A – مجموعه قرقره جمع‌آوری نوار پوششی، دستگاه اختیاری برای جمع‌آوری نوار پوششی استفاده شده.

راهنمای سوالات متداول – فیدر پنوماتیکی 32 میلی‌متری سامسونگ

1. فیدر پنوماتیکی 32 میلی‌متری سامسونگ برای چه مواردی استفاده می‌شود؟

فیدر پنوماتیکی 32 میلی‌متری سامسونگ برای تغذیه قطعات نصب سطحی بزرگ – مانند آی‌سی‌های قدرت، رله‌ها، کانکتورها و سلف‌های شیلددار – که روی نوار حامل 32 میلی‌متری نصب شده‌اند، به دستگاه‌های SMT سری CP سامسونگ استفاده می‌شود.

2. با کدام دستگاه‌ها سازگار است؟

این فیدر با دستگاه‌های انتخاب و قراردهی سامسونگ زیر که از فیدرهای پنوماتیکی استفاده می‌کنند، سازگار است:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
سری CP60

3. فیدر چگونه کار می‌کند؟

از یک سیلندر با هوای فشرده برای پیش بردن نوار قطعات، یک گام در یک زمان استفاده می‌کند. سیلندر هوا یک میله فشار را حرکت می‌دهد که چرخ‌دنده پیش‌برنده نوار را هدایت می‌کند و قطعه بعدی را برای برداشتن نمایان می‌کند.

4. چه فشار هوایی مورد نیاز است؟

فشار کاری توصیه شده 0.4 تا 0.6 مگاپاسکال (4 تا 6 بار) است.
فشار کم ممکن است باعث تغذیه ناقص شود؛ فشار زیاد می‌تواند منجر به سایش مکانیکی یا شکستگی نوار شود.

5. چه نوع نوار و قطعاتی را می‌تواند مدیریت کند؟

عرض نوار: 32 میلی‌متر
انواع قطعات:

نیمه‌رساناهای قدرت
خازن‌های بزرگ
ترانسفورماتورها
کانکتورهای جریان بالا
بسته‌های رله
نوع نوار: نوار حامل پلاستیکی برجسته با یا بدون جمع‌آوری نوار پوششی

6. مشکلات رایج و پیشنهادات عیب‌یابی چیست؟

نوار تغذیه نمی‌شود
 فشار هوای کم یا آسیب دیدن سیلندر هوا را بررسی کنید.

نوار پوششی به درستی جدا نمی‌شود
فشاردهنده نوار پوششی یا فنر کششی را بررسی و تعویض کنید.

فیدر در دستگاه قفل نمی‌شود
پین قفل یا چفت نصب را از نظر آسیب بررسی کنید.

فیدر به آرامی برمی‌گردد یا گیر می‌کند
اتصال کشویی را تمیز کرده و فنر برگشتی را بررسی کنید.

نشتی هوا
اتصالات لوله هوا یا مهر و موم‌های فرسوده را تعویض کنید.

7. کدام قطعات اغلب نیاز به تعویض دارند؟

سیلندر هوا (J70541006A)
فنر برگشتی (J90651008A)
فشاردهنده نوار پوششی (J66011005A)
ریل راهنمای نوار (J66021004A)
پین قفل فیدر (J70613008A)
اتصال هوا (J70631015A)

8. چگونه فیدر را تست کنیم؟

از یک جیگ تست فیدر (J13013001A) یا یک جعبه تست فیدر دستی (J13014002A) برای تأیید ضربه هوا و پیشروی نوار در خارج از دستگاه SMT استفاده کنید.

9. آیا از جمع‌آوری نوار پوششی پشتیبانی می‌کند؟

برخی از پیکربندی‌ها ممکن است از جمع‌آوری نوار پوششی اختیاری با استفاده از یک قرقره جمع‌آوری (به عنوان مثال J13014004A) پشتیبانی کنند، اما این به نسخه مدل بستگی دارد.

10. برنامه نگهداری پیشنهادی چیست؟

روزانه: گرد و غبار را پاک کنید، تراز نوار را بررسی کنید
هفتگی: نشتی هوا را بررسی کنید، قطعات متحرک را تمیز کنید
ماهانه: اتصالات مکانیکی را روغن‌کاری کنید و کشش فنر را بررسی کنید
فصلی: قطعات فرسوده را تعویض کنید و با جیگ برای دقت تست کنید
