فیدر پنوماتیک ۱۲ میلی متری سامسونگ با دقت بالا برای قرار دادن قطعات

فیدر پنوماتیک سامسونگ 12 میلی متر

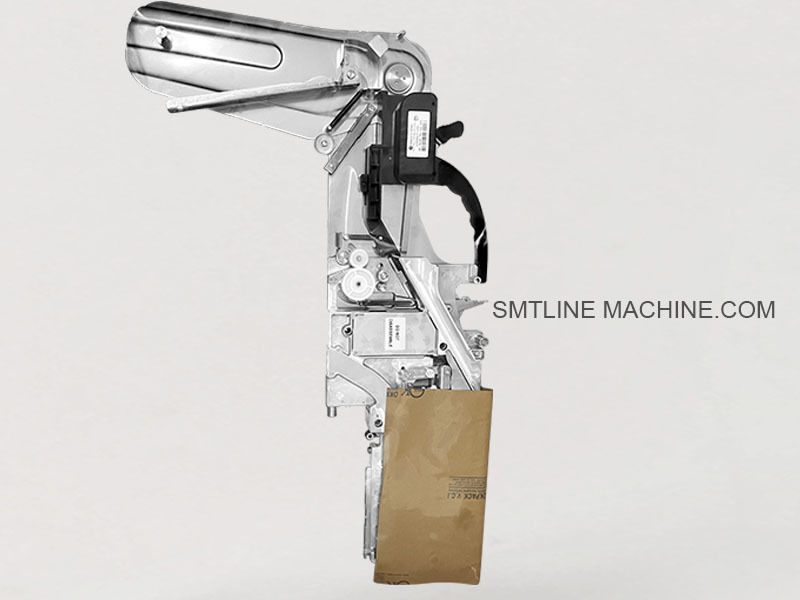

معرفی محصول Samsung 12mm Pneumatic Feeder

فیدر پنوماتیک 12 میلی متری سامسونگ یک فیدر نوار قابل اعتماد و هوا محور است که برای تامین اجزای نصب سطح از نوار های حامل 12 میلی متری به ماشین های قرار دادن SMT سامسونگ طراحی شده است.این به طور گسترده ای در پلتفرم های نسل قدیمی مانند CP40 استفاده می شود.، CP45، و CP60 که به تکنولوژی تغذیه پنوماتیک تکیه می کنند.

ویژگی های کلیدی

عملکرد پنوماتیک: استفاده از هوا فشرده برای حرکت پیشروی نوار
سازگار با نوار های حامل 12 میلی متری، ایده آل برای تغذیه اجزای منفعل بزرگتر، IC های کوچک یا دستگاه های قدرت
مناسب برای ماشین های نسل اول سامسونگ سری CP
ارائه شاخص سازی با سرعت بالا و موقعیت قطعات پایدار
طراحی مکانیکی محکم با حداقل نیاز به نگهداری

مشخصات

عرض نوار: 12mm
نوع محرک: پنوماتیک (مکانیزم بطری هوا)
ارتفاع قطعات: قابل تنظیم (معمولاً 4 میلی متر، 8 میلی متر یا 12 میلی متر)
منبع برق: هوا فشرده (معمولاً 0.4~0.6 MPa)
روش تغذیه: شاخص سازی مرحله به مرحله با هوا
پشتیبانی از رول: تا رول های استاندارد 13 "/15"

درخواست ها

ایده آل برای تامین قطعات بزرگتر مانند:

دیودها و MOSFET ها
کانسنتورهای الکترولیتی
رله های کوچک
قطعات تراشه 1206 و 1210
معمولاً در محیط های تولید SMT حجم بالا برای:

الکترونیک مصرفی
PCB های خودرو
تابلو های LED

سازگاری

با سیستم عامل های تغذیه پنوماتیک سامسونگ کار می کند از جمله:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
سری CP60

لوازم جانبی مرتبط Samsung 12mm Pneumatic Feeder

1قطعات مکانیکی

ریل راهنمای نوار (ریل نوار / ریل حامل)
اطمینان از تغذیه صاف و دقیق نوار قطعات 12 میلی متری

فشار دهنده نوار پوشش / جدا کننده
نوار پوشش را بلند می کند و جدا می کند تا اجزای آن را برای جمع آوری نشان دهد.

صفحه پوشش بالا / کلیمپ
نوار را در جای خود نگه می دارد و مانع از بلند شدن آن در طول پیشرفت می شود.

فلش قفل فیدر / دکمه
تغذیه کننده را در سوراخ تغذیه کننده در دستگاه (به عنوان مثال قفل قفل یا پین سریع آزاد) متصل می کند.

نگهدارنده رولی / شفت اسپول نوار
نگهدارنده رول های قطعات (معمولا 13 ′′ یا 15 ′′) در موقعیت برای باز کردن.

2اجزای پنوماتیک

سیلندر هوا (فعال کننده تغذیه)
حرکت خطي را فراهم مي کند تا نوار را به سرعت جلو ببرد.

ربط فشار هوا / اسلایدر
حرکت را از سیلندر هوا به مکانیسم پیشروی نوار منتقل می کند.

برگشتن بهار
بعد از هر ضربه حرکت، مکانیسم اسلایدر را از نو تنظیم می کند.

کانکتورهای لوله هوا / اتصال سریع
امکان اتصال به منبع هوا فشرده را فراهم می کند.

خاموش کننده یا خاموش کننده (اختیاری)
صداي هوا را در زمان تهویه کاهش ميدهد.

3ابزار نگهداری و تست

دستگاه کالیبراسیون تغذیه / دستگاه تراز
برای آزمایش و تراز کردن تغذیه کننده های خارج از ماشین استفاده می شود.

جعبه آزمون دستی
کنترل هواي دستي را براي آزمايش هاي تغذيه خارج از ماشين فراهم ميکنه

برش های تمیز کننده تغذیه
گرد و غبار و باقیمانده را از ریل های راهنما و قطعات متحرک حذف می کند.

قفسه ی ذخیره سازی فیدر
برای ذخیره سازی سازمان یافته از چند تغذیه کننده زمانی که در حال استفاده نیست.

این بخش ها برای اطمینان از:

تغذیه با نوار صاف
تراز درست
جمع آوری قطعات قابل اعتماد
نصب و جدا کردن آسان در طول تولید

شماره های قطعات مرتبط Samsung 12mm Pneumatic Feeder (به انگلیسی)

1قطعات مکانیکی

2اجزای پنوماتیک

3ابزار تست و نگهداری

این شماره های قطعات شامل متغیرهای معمول و مورد تعمیر در سیستم تغذیه نوار پنوماتیک 12 میلی متری سامسونگ است که عملکرد سازگار در تولید SMT را تضمین می کند.

راهنمای سوالات عمومی Samsung 12mm Pneumatic Feeder

1فیدر پنوماتیک 12 میلی متری سامسونگ برای چی استفاده میشه؟

طراحی شده برای تغذیه نوار حامل 12 میلی متری حاوی اجزای نصب شده در سطح مانند مقاومت های بزرگتر، خازن ها، IC های کوچک،و دستگاه های قدرت به دستگاه های SMT سری CP سامسونگ با استفاده از هوا فشرده برای پیشبرد نوار.

2چه دستگاه های SMT با این تغذیه سازگار هستند؟

سازگار با سیستم عامل های تغذیه پنوماتیک سامسونگ از جمله:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
سری CP60

این مدل ها به جای الکتریکی از تغذیه کننده های پنوماتیک استفاده می کنند.

3-چطور غذاخوردن کار ميکنه؟

تغذیه کننده از یک سیلندر هوا فشرده برای نشان دادن نوار به جلو گام به گام استفاده می کند، و جزء بعدی را برای جمع آوری توسط سر قرار دادن ماشین نشان می دهد.

4چه فشار هواي لازم هست؟

فشار عملیاتی معمولی 0.4 تا 0.6 MPa (46 bar) است. فشار هوا مناسب بسیار مهم است. فشار هوا بسیار پایین باعث شکست تغذیه می شود. فشار هوا بسیار بالا ممکن است به نوار یا اجزای آن آسیب برساند.

5از چه نوع و اندازه ای از نوار پشتیبانی می کند؟

عرض نوار: 12mm
نوار قطعات: نوار پلاستیکی یا کاغذی
اجزای معمول: مقاومت های تراشه بزرگ (1206، 1210) ، دیودها، رله های کوچک، خازن های الکترولیتی.

6مشکلات رایج و نکات رفع مشکل چیست؟

7چه قسمتی معمولا نیاز به تعویض دارند؟

سیلندرهای هوا (J70541004A)
بهار بازگشت (J90651007A)
ریل راهنمای نوار (J66021002A)
فشار دهنده نوار پوشش (J66011003A)
گره قفل (J70613008A)
کانکتورهای لوله هوا (J70631015A)

8چطور مي تونم فيدر رو تست کنم يا کالیبر کنم؟

برای شبیه سازی چرخه های تغذیه و تأیید پیشرفت مناسب نوار خارج از دستگاه SMT از یک دستگاه کالیبراسیون تغذیه (J13013001A) یا یک جعبه آزمایش دستی (J13014002A) استفاده کنید.

9از نوار بازپرداختي پشتیبانی ميکنه؟

ریل های ریول نوار پوششی اختیاری (به عنوان مثال J13014004A) ممکن است در دسترس باشند اما در همه مدل ها استاندارد نیستند.

10برنامه نگهداری توصیه شده چیست؟

روزانه: مسیر نوار را پاک کنید، ردیف ها را بررسی کنید
هفته ای: فشار هوا و لوله ها را بررسی کنید، بهارها و قطعات متحرک را بررسی کنید
ماهانه: اگر لازم باشد، بطری روان کننده را روغن کنید و قطعات مکانیکی فرسوده را تعویض کنید
سه ماهه: بازرسی کامل انجام دهید و در صورت لزوم بازسازی کنید
