1009 ظرفیت Samsung Pneumatic Feeder 08mm سبک وزن 0.79kg نصب کننده برای عملکرد بدون مشکل

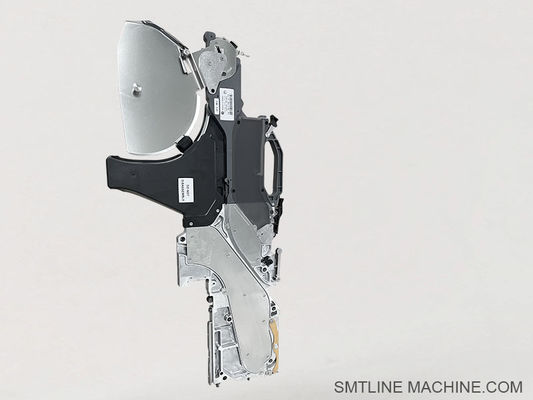

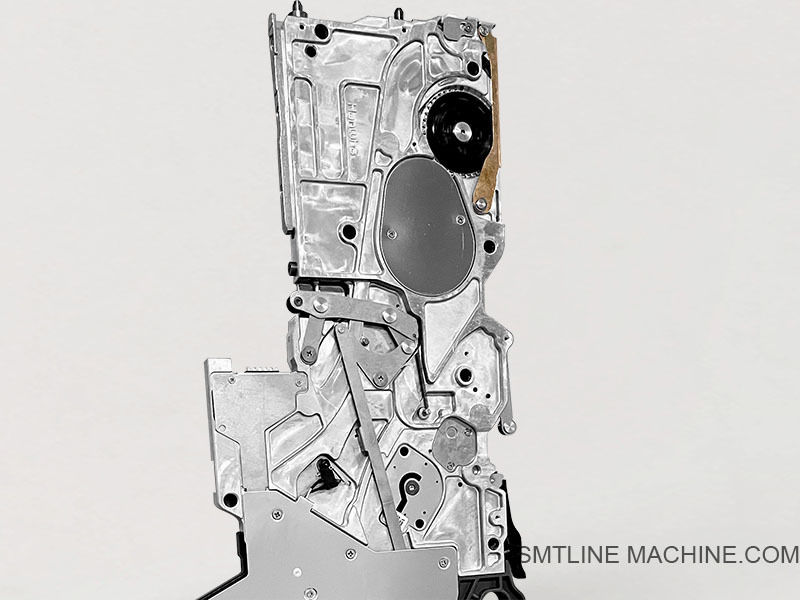

فیدر پنوماتیک سامسونگ 08 میلی متری

معرفی محصول – فیدر پنوماتیک 8 میلی متری سامسونگ

فیدر پنوماتیک 8 میلی متری سامسونگ یک فیدر نوار استاندارد است که برای استفاده با دستگاه‌های SMT سامسونگ طراحی شده است، به ویژه مدل‌های اولیه مانند CP40، CP45، CP60. این دستگاه با استفاده از هوای فشرده برای پیش بردن نوارهای قطعات کار می‌کند و معمولاً برای قطعات غیرفعال در قالب نوار برجسته یا کاغذی 8 میلی متری استفاده می‌شود.

ویژگی های کلیدی

سیستم درایو پنوماتیک: از فشار هوا برای ایندکس کردن نوار استفاده می کند و قطعات موتور مکانیکی را حذف می کند.
سازگار با عرض نوار 8 میلی متری، ایده آل برای تغذیه مقاومت ها، خازن ها و آی سی های کوچک.
با سری CP سامسونگ (CP40/CP45/CP60) و سایر مدل های سازگار با پنوماتیک کار می کند.
طراحی شده برای تغذیه با سرعت بالا با تراز ثابت.
بارگیری و تخلیه آسان قرقره های نوار برای تعویض سریع.

مشخصات معمولی

عرض نوار: 8 میلی متر (تک خط)
نوع درایو: پنوماتیک (مکانیسم سیلندر هوا)
سرعت تغذیه: ایندکس با سرعت بالا برای تولید انبوه
نصب: شکاف های استاندارد بانک فیدر برای سری CP
انواع قطعات: 0402، 0603، 0805، LED ها و آی سی های کوچک

برنامه های کاربردی

در خطوط تولید SMT با حجم بالا برای تغذیه قطعات تراشه رایج استفاده می شود.
ایده آل برای دستگاه های نسل اول سامسونگ که از فیدرهای الکتریکی پشتیبانی نمی کنند.
رایج در صنایعی مانند لوازم الکترونیکی مصرفی، خودرو، LED و مخابرات.

لوازم جانبی اختیاری

مکانیسم فشار دهنده نوار پوششی
ریل راهنمای نوار و مجموعه های فنری
اتصالات لوله هوا و آداپتورهای بانک فیدر
ابزارهای کالیبراسیون و تست برای تنظیمات فیدر CP

لوازم جانبی مرتبط – فیدر پنوماتیک 8 میلی متری سامسونگ

1. اجزای مکانیکی

ریل راهنمای نوار
نوار قطعه را به مسیر فیدر هدایت می کند.
شناسه قطعه: اغلب مختص فیدر – سازگاری سری CP8 را بررسی کنید

جداکننده / فشار دهنده نوار پوششی
نوار پوششی را بلند کرده و جدا می کند تا قطعات برای برداشتن در معرض دید قرار گیرند.

صفحه پایه فیدر / قاب محفظه
پشتیبانی ساختاری که مکانیسم نوار و سیلندر هوا را نگه می دارد.

پین قفل فیدر / مجموعه گیره
فیدر را در ریل بانک فیدر روی دستگاه SMT محکم می کند.

فنر گیره نوار / فنر کششی
کشش مناسب نوار را حفظ می کند و از رانش نوار جلوگیری می کند.

2. اجزای پنوماتیک

سیلندر هوا
مکانیسم پیشروی نوار را هدایت می کند.
معمولاً یک سیلندر کوچک با عملکرد دوگانه یا تک عملکردی، مختص مدل فیدر

شیر برقی (برای برخی از انواع بانک)
منبع هوای روشن/خاموش را برای فیدرهای جداگانه کنترل می کند (خارجی از واحد فیدر).

اتصال لوله هوا / اتصالات
اتصالات استاندارد فشار به اتصال برای ورودی هوای فشرده.

صدا خفه کن اگزوز
نویز ناشی از رهاسازی هوا را کاهش می دهد و از سیلندر محافظت می کند.

3. ابزارهای تست و نگهداری

جیگ کالیبراسیون فیدر (برای سری CP)
برای تست خارج از دستگاه پیشروی نوار و تراز ضربه استفاده می شود.

ابزار گیره فنری
به تعویض ایمن فنرهای فیدر داخلی کمک می کند.

رگولاتور فشار هوا
فشار هوای ورودی را برای مطابقت با مشخصات فیدر (معمولاً 0.4–0.6 مگاپاسکال) کنترل می کند.

4. لوازم جانبی متفرقه

قفسه نگهداری فیدر
سبد یا قفسه نگهداری فیدر ایمن ESD برای سازماندهی فیدرها در زمان بیکاری.

آداپتور نگهدارنده قرقره
برای نصب ایمن قرقره های نوار روی فیدر.

جمع کننده ضایعات نوار (اختیاری، در صورت پشتیبانی)
مکانیسم جمع کردن و جمع آوری نوار پوششی ضایعات در حین تغذیه.

شماره قطعات مرتبط – فیدر پنوماتیک 8 میلی متری سامسونگ

1. اجزای مکانیکی

2. اجزای پنوماتیک

3. کالیبراسیون و ابزار

4. لوازم جانبی متفرقه

توجه: شماره قطعه دقیق ممکن است بسته به نسل و دسته فیدر سری CP شما (به عنوان مثال، CP45، CP40L، CP60) کمی متفاوت باشد. همیشه برچسب روی بدنه فیدر را برای سازگاری کامل بررسی کنید.

راهنمای سوالات متداول – فیدر پنوماتیک 8 میلی متری سامسونگ

1. فیدر پنوماتیک 8 میلی متری سامسونگ برای چه استفاده می شود؟

این دستگاه برای تغذیه نوار حامل 8 میلی متری حاوی قطعات نصب سطحی (به عنوان مثال، مقاومت ها، خازن ها، آی سی های کوچک 0402، 0603، 0805) به دستگاه های SMT سری CP سامسونگ، با استفاده از هوای فشرده برای پیش بردن نوار طراحی شده است.

2. با کدام دستگاه های SMT سازگار است؟

این فیدر با مدل های زیر سازگار است:

سامسونگ CP40، CP45، CP60
برخی از انواع CP45FV و CP40L

این دستگاه ها به فیدرهای نوع پنوماتیک نیاز دارند، نه الکتریکی.

3. چگونه کار می کند؟

فیدر از یک سیلندر با هوای فشرده برای ایندکس کردن نوار به جلو استفاده می کند. نوار یک گام در هر چرخه قرارگیری پیش می رود و قطعه بعدی را برای برداشتن توسط هد قرارگیری در معرض دید قرار می دهد.

4. فشار هوای مورد نیاز برای عملکرد چقدر است؟

فشار کاری معمولی:
0.4 تا 0.6 مگاپاسکال (4–6 بار)
خیلی کم = خرابی تغذیه
خیلی زیاد = عدم تراز قطعه یا آسیب به نوار

5. از چه نوع نوارهایی پشتیبانی می کند؟

عرض نوار: 8 میلی متر
انواع نوار: نوار پلاستیکی یا کاغذی برجسته
انواع قطعات: مقاومت های تراشه، خازن ها، LED ها، نیمه هادی های کوچک

6. مشکلات رایج و نکات عیب یابی چیست؟

7. چه قطعاتی معمولاً تعویض می شوند؟

سیلندر هوا – J70541004A
فنر برگشتی – J90651007A
ریل راهنمای نوار – J66021001A
فشار دهنده نوار پوششی – J66011003A
دستگیره/پین قفل – J70613008A
اتصالات لوله – J70631015A

8. چگونه می توانم فیدر را تست کنم؟

از یک جعبه تست فیدر دستی (به عنوان مثال J13014002A) یا جیگ کالیبراسیون (J13013001A) برای شبیه سازی تغذیه بدون اجرای دستگاه SMT کامل استفاده کنید.

9. آیا از جمع کردن نوار پوششی پشتیبانی می کند؟

برخی از تنظیمات امکان استفاده از قرقره های جمع کننده نوار پوششی اختیاری (به عنوان مثال J13014004A) را فراهم می کنند، اما بسیاری از فیدرهای پنوماتیک اولیه از جمع کردن خودکار پشتیبانی نمی کنند.

10. چند وقت یکبار باید تعمیر و نگهداری انجام شود؟

روزانه: گرد و غبار را بیرون بریزید، مسیر نوار را بررسی کنید
هفتگی: نشتی هوا را بررسی کنید، فنرها و قطعات متحرک را بازرسی کنید
ماهانه: سیلندر هوا را روغن کاری کنید، قطعات فرسوده را تعویض کنید
فصلی: در صورت لزوم، بازرسی کامل و بازسازی
