فیدر CWEF-YE32-V8 سامسونگ با دقت بالا برای قرارگیری کارآمد قطعات

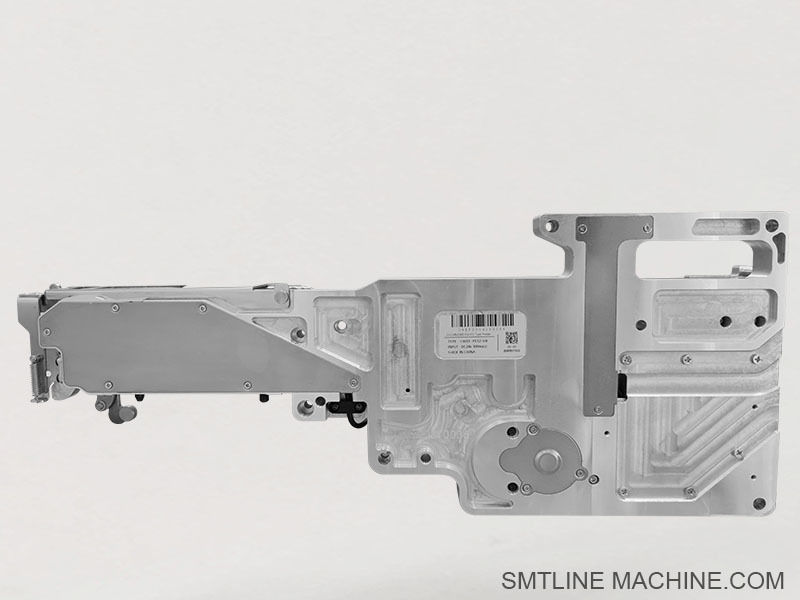

فیدر سامسونگ CWEF-YE32-V8

معرفی محصول – فیدر سامسونگ CWEF‑YE32‑V8

نسخه قابل اطمینان فیدر الکتریکی هوشمند 32 میلی متری سامسونگ – طراحی شده برای خطوط تولید SMT سریع و با ترکیب بالا که از پلتفرم های pick-and-place سامسونگ / Hanwha استفاده می کنند (سری SM، CP، DECAN، SME).

ویژگی های کلیدی

عملکرد الکتریکی، حذف نیاز به هوای فشرده
مناسب برای نوار 32 میلی متری، ایده آل برای قطعات غیرفعال بزرگتر و IC های کوچک
سازگار با رابط های کانکتور 4 یا 5 پین، بسته به نسل دستگاه
موتور داخلی، انکودر و منطق سنسور، که امکان تغذیه دقیق و تشخیص خطا را فراهم می کند
پشتیبانی از تعویض سریع فیدر و بانک های فیدر با چگالی بالا

مشخصات معمولی

عرض نوار: 32 میلی متر (استاندارد تک خطی)
سیستم درایو: موتور داخلی + PCB کنترل (فریمور V8)
نصب: سازگار با بانک های فیدر سامسونگ/Hanwha برای دستگاه های SM/CP/SME/DECAN
ویژگی ها: پیشروی نوار، حسگر پایان/حضور نوار، بازخورد موتور، جمع کننده نوار پوششی اختیاری

کاربردها

برای تغذیه قطعات متوسط ​​تا بزرگ (سلف های تراشه، خازن ها، کانکتورها، IC های کوچک) در خطوط SMT با حجم بالا در پلتفرم هایی مانند:

SM421، SM471، SM482
سری CP: CP40 / CP45 / CP60
DECAN S1/S2
خطوط فیدر الکتریکی سری SME

نگهداری معمولی و لوازم جانبی مرتبط

قطعات یدکی کلیدی که اغلب با فیدرهای الکتریکی مشابه سامسونگ به اشتراک گذاشته می شوند عبارتند از:

ریل های راهنمای نوار
فشاردهنده ها و قرقره های نوار پوششی
مجموعه های موتور و گیربکس
PCB سنسور و برد انکودر
مجموعه های سنسور پایان نوار
ابزارهای کالیبراسیون برای تست تراز

لوازم جانبی مرتبط – فیدر سامسونگ CWEF-YE32-V8

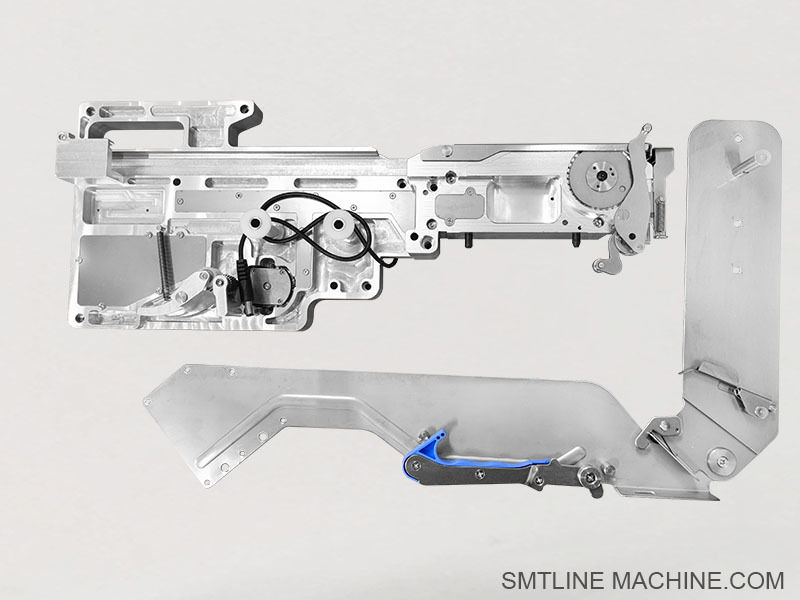

1. اجزای مکانیکی

مجموعه ریل راهنمای نوار
تغذیه روان نوار 32 میلی متری و موقعیت یابی دقیق قطعات را تضمین می کند.

فشاردهنده نوار پوششی
نوار پوششی را بلند کرده و از حامل جدا می کند تا قطعات برای برداشتن در معرض دید قرار گیرند.

صفحه پوشش بالایی / مجموعه گیره
نوار قطعه را محکم در جای خود نگه می دارد تا از تغذیه نادرست جلوگیری شود.

پین قفل / دستگیره قفل فیدر
فیدر را در شکاف بانک فیدر در حین کار دستگاه محکم می کند.

صفحه پوشش جانبی فیدر
از اجزای داخلی و محفظه موتور در برابر آسیب یا زباله محافظت می کند.

2. اجزای درایو و الکترونیکی

مجموعه موتور پله ای
مکانیسم داخلی فیدر را برای پیشروی دقیق نوار هدایت می کند.

گیربکس / واحد درایو
گشتاور را از موتور به مکانیسم تغذیه نوار منتقل می کند.

PCB کنترل اصلی
کنترل موتور، ارتباطات و ورودی/خروجی سنسور را انجام می دهد.

برد سنسور نوار (سنسور حضور و پایان)
حضور نوار را تشخیص می دهد و در صورت اتمام یا عدم تراز شدن قرقره هشدار می دهد.

کابل سیگنال فیدر (4 پین یا 5 پین)
سیگنال های برق و کنترل را از دستگاه pick-and-place به فیدر ارائه می دهد.

3. ابزارهای کالیبراسیون و نگهداری

فیکسچر کالیبراسیون فیدر / فیکسچر تست
امکان تست، تنظیم و تأیید عملکرد فیدر خارج از دستگاه را فراهم می کند.

قرقره جمع کننده نوار
زباله های نوار پوششی را برای عملکرد تمیز و کارآمد جمع آوری می کند.

صفحه فنری / صفحه فشرده سازی
فشار را برای حفظ تراز نوار در حین تغذیه اعمال می کند.

براکت پشتیبانی راهنمای نوار
سختی و دقت را در مسیر نوار تضمین می کند.

4. انبارداری و جابجایی

قفسه / سبد ذخیره سازی فیدر
برای سازماندهی و ذخیره ایمن چندین فیدر در صورت عدم استفاده استفاده می شود.

سینی فیدر
به بارگیری/تخلیه سازمان یافته در طول تغییرات کمک می کند.

این لوازم جانبی برای عملکرد روان، تراز و نگهداری فیدر الکتریکی 32 میلی متری CWEF-YE32-V8 ضروری هستند و معمولاً در عرض های دیگر فیدر الکتریکی سامسونگ (8 میلی متر، 12 میلی متر، 24 میلی متر و غیره) به اشتراک گذاشته می شوند.

شماره قطعات مرتبط – فیدر الکتریکی سامسونگ CWEF-YE32-V8

1. اجزای مکانیکی

2. اجزای الکتریکی / درایو

3. ابزارهای کالیبراسیون / نگهداری

این قطعات یا جایگزین های مستقیم یا اجزای سازگار هستند که معمولاً در فیدرهای الکتریکی سری SME سامسونگ/Hanwha، از جمله CWEF-YE32-V8 استفاده می شوند.

راهنمای سوالات متداول – فیدر الکتریکی سامسونگ CWEF-YE32-V8

1. CWEF-YE32-V8 برای چه استفاده می شود؟

CWEF-YE32-V8 یک فیدر الکتریکی هوشمند 32 میلی متری است که برای تامین قطعات نصب سطحی متوسط ​​تا بزرگ (به عنوان مثال، کانکتورها، IC ها، ماژول های قدرت) از نوار حامل به دستگاه های SMT مانند سری SM، CP، DECAN و SME استفاده می شود.

2. با کدام دستگاه های SMT سازگار است؟

با دستگاه های pick-and-place سامسونگ/Hanwha که از فیدرهای الکتریکی پشتیبانی می کنند، از جمله:

سری SM: SM421، SM471، SM482
سری CP: CP45، CP60
سری DECAN: S1، S2
سری SME: بانک های فیدر با پشتیبانی 4 پین یا 5 پین (نسخه کانکتور را بررسی کنید)

3. تفاوت اصلی بین نسخه V8 و نسخه های قدیمی تر V7 چیست؟

نسخه V8 شامل فریمور داخلی بهبود یافته، چرخه های تغذیه سریعتر، عملکرد موتور قابل اطمینان تر و سازگاری بهتر با سیستم های جدیدتر DECAN/SME است.

4. الکتریکی است یا پنوماتیک؟

کاملاً الکتریکی است، به این معنی که از طریق یک موتور داخلی و کنترلر PCB اجرا می شود و نیازی به هوای فشرده ندارد.

5. از چه اندازه قطعات یا نواری پشتیبانی می کند؟

عرض نوار: 32 میلی متر
مناسب برای قطعات الکترونیکی بزرگتر، مانند:

IC های بزرگ
ماژول های RF
کانکتورها
نیمه هادی های قدرت

6. مشکلات رایج چیست و چگونه آنها را عیب یابی کنیم؟

7. کدام قطعات معمولاً تعویض می شوند؟

مجموعه موتور – J90551427A
گیربکس – J90651417A
PCB سنسور – J67031002A
ریل راهنمای نوار – J66021001A
فشاردهنده نوار پوششی – J66011003A
PCB کنترل – J90851407A

8. چگونه فیدر را کالیبره یا تست کنم؟

از فیکسچر کالیبراسیون فیدر (به عنوان مثال، J13013001A) برای تأیید پیشروی فیدر، تراز و تشخیص خطا در خارج از دستگاه SMT استفاده کنید.

9. آیا از جمع کردن نوار پوششی پشتیبانی می کند؟

بله، می توان آن را به یک قرقره جمع کننده نوار (به عنوان مثال، J13014004A) مجهز کرد تا در حین کار، نوار پوششی زباله را مدیریت کند.

10. چند وقت یکبار باید آن را نگهداری کنم؟

استفاده سبک: هر 1 تا 2 هفته تمیز و بازرسی کنید
استفاده سنگین: پس از هر قرقره یا شیفت بررسی کنید
فصلی: بسته به بار، موتور یا قطعات مکانیکی فرسوده را تعویض کنید
