تغذیه کننده CWEF-YE24-V7 سامسونگ با دقت بالا برای جابجایی بهینه قطعات

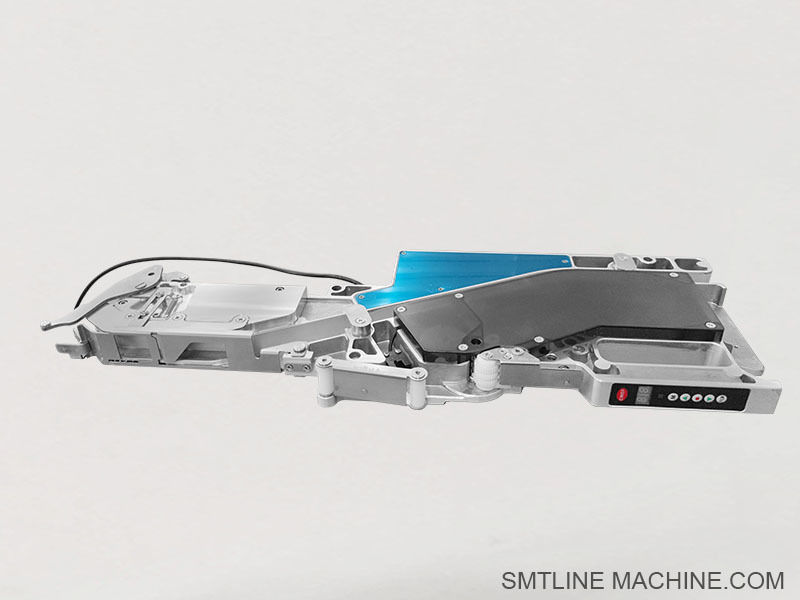

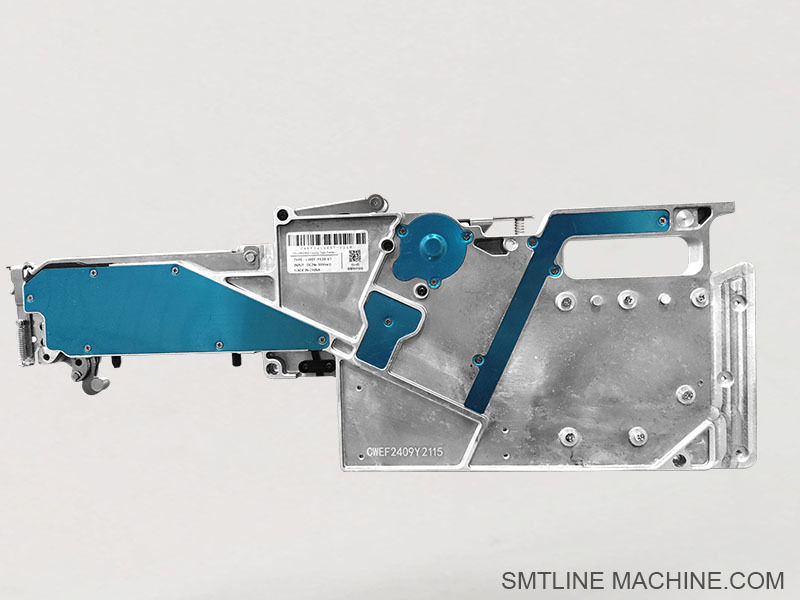

سامسونگ فیدر CWEF-YE24-V7

معرفی محصول Samsung CWEF-YE24-V7 تغذیه الکتریکی

سامسونگ CWEF-YE24-V7 یک نسخه ارتقا یافته از تغذیه الکتریکی 8 میلی متری است که در ماشین های pick-and-place SMT سامسونگ / هانوا (مانند سری SM / CP / SME) استفاده می شود.این معمولا شامل موتور پیشرفته و منطق کنترل برای پیشرفت نوار قابل اعتماد تر و همگام سازی بهتر با نرم افزار جدید ماشین است.

ویژگی های کلیدی

تغذیه ای کاملاً الکتریکی که نیاز به هوای فشرده را از بین می برد
سازگاری با پهنای نوار 8 میلی متری برای قطعات تراشه مانند مقاومت ها، خازن ها و IC های کوچک
عملکردهای رمزگذاری شده و سنسور برای تشخیص حضور نوار و جلوگیری از سوء تغذیه
طراحی شده برای خطوط SMT سامسونگ/هانوها با انواع کانکتورهای 4 یا 5 پین
طراحی جمع و جور با قابلیت های تغییر سریع، ایده آل برای تولید مخلوط بالا

مشخصات معمول

عرض نوار: 8 میلی متر
درایو: موتور داخلی + الکترونیک کنترل (منطق V7)
نوع کانکتور: سازگار با تغذیه های قدیمی 4 پین و جدیدتر 5 پین بسته به مدل ماشین
نصب: سازگار با ریل های استاندارد بانک تغذیه سامسونگ
رابط بازخورد و سنسور: تشخیص انتهای نوار، تشخیص جلو / عقب، سیگنال وضعیت موتور

درخواست ها

تغذیه اجزای غیرفعال کوچک (به عنوان مثال، 0402، 0603، 0805) در تولید SMT
استفاده شده در محیط های مخلوط بالا که نیاز به تعویض سریع فیدر دارند
سازگاری با دستگاه های خانواده سامسونگ مانند SM320، SM421، SM471، SM482، CP60، DECAN S1/S2، سری SME

نگهداری عمومی و لوازم جانبی مرتبط

حتی بدون دسترسی به ورق های مشخصات رسمی، لوازم جانبی و قطعات یدکی معمولی شامل موارد زیر می شوند:

مجموعه های ریل های راهنمای نوار
دستگاه های فشار دهنده نوار پوشش و رول
قطعات موتور و گیربکس
سی پی بی سنسور یا صفحه کدگذاری
کالیبراسیون فیدر/تجهیزات آزمایش
دستگاه های اتصال (۴ پین یا ۵ پین)

لوازم جانبی مرتبط Samsung CWEF-YE24-V7 Feeder

1لوازم جانبی مکانیکی

مونتاژ ریل راهنمای نوار
نوار قطعي را با دقت از طریق مکانیسم تغذیه هدایت می کند.
بخش مشترک: J66021001A

فشار دهنده نوار پوشش
نوار پوشش را فشار می دهد و جدا می کند تا اجزا را برای جمع آوری نشان دهد.
بخش مشترک: J66011003A

مجموعه پوشش بالا / کلیمپ نوار
حفاظت از منطقه تغذیه و نگه داشتن نوار در محل در طول کار.
بخش: J66031011A

کليپ قفل کردن
فیدر را در بانک فیدر ماشین قفل می کند.
بخش: J70613008A

صفحه پوشش جانبی / پوسته تغذیه
از اجزای داخلی تغذیه کننده محافظت می کند.
بخش: J66031017A

2اجزای الکتریکی

مجموعه موتور تغذیه
دستگاه داخلي براي پيشبرد نوار را حرکت ميده
بخش: J90551427A

جعبه گیربکس
تورم موتور را به مکانیسم نوار منتقل می کند.
بخش: J90651417A

PCB کنترل فیدر
کنترل موتور و رابط با دستگاه انتخاب و مکان.
بخش: J90851407A

سنسور تغذیه PCB / سنسور انتهای نوار
وجود نوار یا شرایط پای نوار را تشخیص می دهد.
بخش: J67031002A یا J67021010A

کابل تغذیه / 4-پین یا 5-پین کانکتور
برق و سيگنال هاي تغذيه کننده رو به ماشين متصل ميکنه
بخش: J66011002A

3ابزار کالیبراسیون و نگهداری

دستگاه کالیبراسیون فیدر / دستگاه تست
استفاده می شود برای کالیبراسیون آفلاین یا آزمایش حرکت تغذیه کننده.
بخش: J13013001A

ریل ریویندر نوار
در حین کار، ضایعات نوار پوشش را جمع آوری می کند.
بخش: J13014004A

صفحه ی بهار / بهار فشرده سازی
فشار روی نوار را برای تغذیه پایدار فراهم می کند.
بخش: J66031022A

دستگیره ی ثابت کننده ی راهنمای نوار
راه آهن راهنما را در هنگام تغذیه محکم نگه می دارد.
بخش: J66031013A

4. انبار و دستگير کردن فيدر

قفسه ی ذخیره سازی فیدر (ESD Safe)
استفاده می شود برای ذخیره تغذیه در طول تغییر یا زمان بیکار.
بخش: J13012003A

سینی یا سبد تغذیه
واحد متحرک برای حرکت چند خورنده بین خطوط

شماره قطعات مرتبط Samsung CWEF-YE24-V7 Feeder

1قطعات مکانیکی

2قطعات الکتریکی و محرک

3ابزارها و دستگاه های محیطی

این شماره های قطعات پشتیبانی از نگهداری معمول، تعمیر و ارتقاء تغذیه CWEF-YE24-V7، اطمینان از عملکرد مداوم با سرعت بالا در خطوط SMT سامسونگ / هانوا مانند SM421، SM471، SM482، CP45,و DECAN

راهنمای سوالات عمومی ️ Samsung CWEF-YE24-V7 تغذیه برق

1CWEF-YE24-V7 برای چه استفاده می شود؟

این یک فیدر SMT 8 میلی متری با سرعت بالا و الکتریکی است که برای تامین اجزای ریل های نوار (معمولا 0402، 0603، 0805) به ماشین های SMT سامسونگ / هانوا استفاده می شود.آن را به صورت خودکار نوار شاخص و فراهم می کند هماهنگی جمع آوری سازگار برای اجزای سطح نصب.

2با کدوم دستگاه ها سازگاره؟

این دستگاه با اکثر مدل های سامسونگ و هانوا که از تغذیه های الکتریکی پشتیبانی می کنند سازگار است، از جمله:

سری SM: SM320, SM421, SM471, SM482
سری CP: CP40، CP45، CP60
سری DECAN: S1، S2
سری SME (کنسول تغذیه V7- سازگار)

مطمئن شوید که نوع کانکتور (۴ پین یا ۵ پین) را با مدل ماشین خود تایید کنید.

3تفاوت بین CWEF-YE8-V7 و CWEF-YE24-V7 چیست؟

هر دو تغذیه کننده الکتریکی هستند، اما YE24-V7 به طور معمول از محدوده های شاخص سازی طولانی تر پشتیبانی می کند و می تواند پروفایل های قطعات کمی بزرگتر / بلندتر را در عرض نوار 8 میلی متر اداره کند.نسخه V7 شامل منطق کنترل و ویژگی های بازخورد پیشرفته است.

4مشکلات رایج و نکات رفع مشکل چیست؟

5چگونه تغذیه و کنترل می شود؟

از یک موتور مرحله ای داخلی استفاده می کند که توسط یک PCB تغذیه کننده کنترل می شود ، از طریق یک کانکتور 4 پین یا 5 پین متصل به دستگاه SMT تغذیه می شود.

6معمولا چه قطعات یدکی تعویض می شوند؟

مجموعه موتور J90551427A
جعبه گیربکس درایو J90651417A
PCB حسگر J67031002A
ریل راهنمای نوار (Tape Guide Rail) J66021001
فشار دهنده نوار پوششی J66011003A
فلش قفل فیدر J70613008A

7چطور مي تونم فيدر رو تست کنم يا کالیبر کنم؟

برای آزمایش عملکرد موتور، تراز و شاخص بندی نوار در خارج از ماشین از یک دستگاه کالیبراسیون تغذیه (به عنوان مثال J13013001A) استفاده کنید.

8چه مدت باید تغذیه کننده نگهداری شود؟

استفاده سبک: هر 1-2 هفته یکبار بررسی و تمیز کنید
تولید سنگین: هر روز یا پس از هر رولی را بررسی کنید
بخش های فرسوده (رول های راهنما، موتورها، سنسورها) را بسته به بار هر ۳ تا ۶ ماه عوض کنید

9مي توني نوار پوشش رو برگردوني؟

بله. تغذیه کننده پشتیبانی می کند رولی های پشت سر نوار پوششی اختیاری (به عنوان مثال، J13014004A) برای حفظ مناطق کار تمیز و جلوگیری از دخالت.

10از کجا بفهمم که 4پين هست يا 5پين؟

پلاگین رابط پشت رو چک کنین

4-پین: در مدل های SM/CP قبلی استفاده می شود
5-پین: از خطوط سیگنال اضافی برای ماشین های جدید پشتیبانی می کند (منطق سازگار با V7)
