فیدر دقیق سامسونگ CWEF-YE8-V7 برای نصب موثر قطعات

تغذیه کننده سامسونگ CWEF-YE8-V7

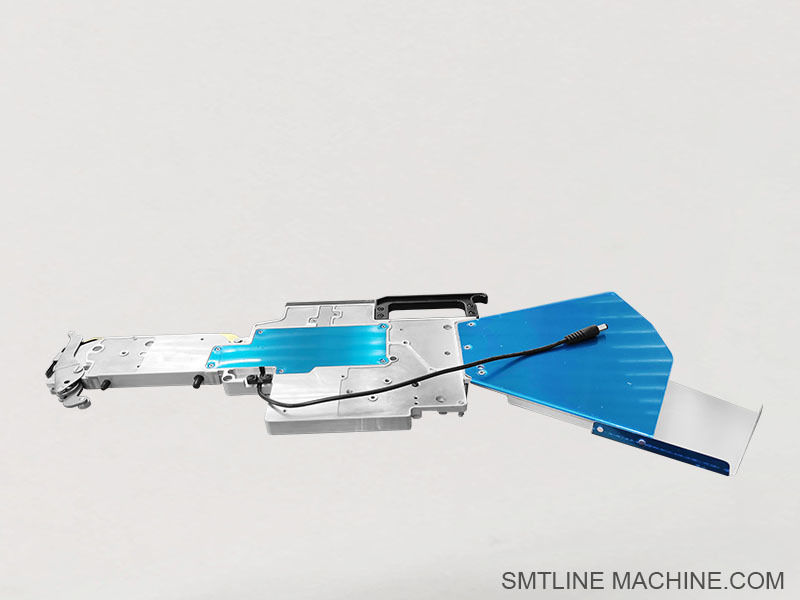

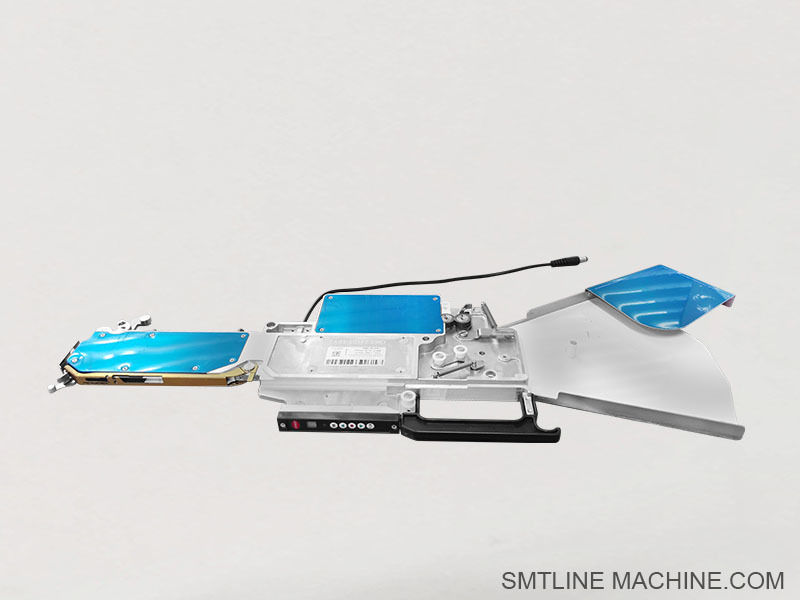

معرفی محصول Samsung CWEF-YE8-V7 Feeder

سامسونگ CWEF-YE8-V7 یک تغذیه کننده الکتریکی 8 میلی متری با عملکرد بالا است که برای ادغام بی نقص با دستگاه های SMT سامسونگ / هانوا (برقی مانند سری SM / CP / SE) طراحی شده است.این خورنده هوشمند به طور قابل اعتماد به جلو ریل های نوار برای مقاومت تراشه، خازن ها و اجزای کوچک منفعل در طول مونتاژ SMT با سرعت بالا.

ویژگی های کلیدی

سیستم محرک الکتریکی تغذیه دقیق را با تنظیمات ارتفاع قابل تنظیم تضمین می کند
سازگاری نوار 8 میلی متری، فرمت استاندارد برای اجزای تراشه ای که معمولاً استفاده می شوند
سازگاری SME/SM/CP/Hanwha، به طور گسترده ای در اکوسیستم های پلت فرم pick-and-place سامسونگ پشتیبانی می شود
یکپارچه سازی قابل اعتماد رمزگذاری و سنسور، جلوگیری از سوء تغذیه نوار و بهبود دقت انتخاب قطعات
ساخت و ساز جمع و جور و محکم، طراحی شده برای قرار دادن بانک های تغذیه ای فشرده و پشتیبانی از تغییرات سریع

مشخصات معمول

عرض نوار: 8 میلی متر (استانداردی)
محرک تغذیه: موتور الکتریکی با میکروکنترلر یکپارچه
رابط: کانکتور سامسونگ/هانوها SM/CP
پیکربندی پین: به طور معمول نسخه های 4 یا 5 پین در دسترس است.
نصب: سازگار با قفسه های استاندارد ECM در خطوط سامسونگ / هانوا

درخواست ها

استفاده شده در سامسونگ / Hanwha سطح نصب مونتاژ برای حجم بالا و مکان دقیق
ایده آل برای پردازش قطعات تراشه (0805، 0603، 1206) و غیر فعال های کوچک
پشتیبانی از تولیدات مخلوط بالا با تغییرات مکرر فیدر با توجه به طراحی بارگذاری / تخلیه سریع

سازگاری و گزینه های خرید

اغلب از طریق تامین کنندگان قطعات SMT که با گارانتی آزمایش شده اند، به فروش می رسند.
انواع مختلفی در دسترس است: سبک های اتصال 4 پین / 5 پین، برخی از آنها دارای منطق کنترل V7 به روز شده اند
معمولاً در پیکربندی های 8 میلی متر CP40، SM-series و feed tray موجود است.

لوازم جانبی مرتبط Samsung CWEF-YE8-V7 Feeder

1قطعات یدکی

پوشش تغذیه / صفحه پوشش
برای نگه داشتن محکم نوار حامل و جلوگیری از پیچیدگی یا بلند شدن استفاده می شود.

ریل راهنمای نوار / صفحه راهنمای نوار
اطمینان از تغذیه صاف و دقیق نوار 8 میلی متری در هنگام کار با سرعت بالا.

جمع آوری فشار دهنده / فشار دهنده نوار
فشار مناسب و تراز نوار پوشش را در هنگام تغذیه حفظ می کند.

حسگر نوار / حسگر انتها
وجود یا پایان نوار را تشخیص می دهد؛ تشخیص دقیق قطعات را تضمین می کند.

2قطعات راننده و مکانیکی

موتور تغذیه / موتور مرحله ای
مکانیسم تغذیه داخلی را تقویت می کند (غذای برقی از موتورهای یکپارچه استفاده می کند).

مجموعه دنده ها
انتقال تورک از موتور به چرخ چرخ تغذیه؛ ممکن است در طول زمان سست شود.

شفت تغذیه / مونتاژ رول پین
کمک به چرخش و یا تثبیت فیلم نوار در طول کار.

دکمه قفل کردن / کلیپ ثابت کردن
استفاده می شود برای متصل کردن فیدر به بانک فیدر یا اسلات در دستگاه انتخاب و قرار دادن.

3اجزای الکتریکی

PCB تغذیه کننده (بورد کنترل)
منطق حرکتی را مدیریت می کند و با رابط ماشین SMT ارتباط برقرار می کند.

کابل تغذیه کننده / بند اتصال
تغذیه کننده را به سیگنال کنترل و منبع برق متصل می کند (معمولاً 4 پین یا 5 پین بسته به مدل).

صفحه حسگر تغذیه
اختیاری برای نظارت بر حرکت نوار، موقعیت نوار پوشش، یا تشخیص خطا.

4ابزار کالیبراسیون و نگهداری فیدر

دستگاه کالیبراسیون فیدر
برای آزمایش و کالیبراسیون تغذیه های الکتریکی خارج از دستگاه SMT استفاده می شود.

ریویندر نوار / ریل جمع آوری نوار
برای جلوگیری از تداخل یا پیچیدگی، نوار پوشش را در هنگام تغذیه جمع آوری می کند.

کیت تمیز کردن / روغن
برای نگهداری قطعات مکانیکی مانند رول ها، دنده ها و ریل های راهنما.

5. قفسه تغذیه / انبار

سبد ذخیره سازی فیدر
کالسکه متحرک برای سازماندهی و ذخیره سازی چند تغذیه کننده

قفسه ی تغذیه (ESD-safe)
نگهدارنده ی تغذیه ای امن برای عملیات بارگیری و تخلیه

شماره قطعات مرتبط Samsung CWEF-YE8-V7 Feeder

1قطعات مکانیکی

J66021001A ریل راهنمای نوار
J66011003A ️ مجموعه ی نوار پوششی
J70613008A قفل کردن پین / قفل کردن دکمه
J66031011A جمع بندی پوشش بالایی
J66031017A صفحه پوشش جانبی

2محرک و قطعات الکتریکی

J90551427A مجموعه موتور تغذیه
J90651417A واحد گیربکس درایو
J91751403A ️ چرخ چرخ موتور / اتصال
J67031002A PCB حسگر نوار
J90851407A ️ صفحه کنترل اصلی تغذیه
J66011002A کابل سیگنال تغذیه / کانکتور

3ابزار کالیبراسیون و نگهداری

J13013001A Jig کالیبراسیون تغذیه / دستگاه آزمایش
J67021010A مجموعه حسگر انتهای نوار
J66031013A نوار راهنمای تثبیت براکت
J13014004A

4لوازم جانبی اختیاری و عمومی

J13012003A ️ قفسه ذخیره سازی تغذیه (بیماری ESD)
J25052013A ️ موتور بازپرداخت نوار پوشش
J66031022A پلاک بهار (برکت فشرده سازی)
J67041001A سنسور رمزگذاری کننده برای حرکت نوار

راهنمای سوالات عمومی ️ Samsung CWEF-YE8-V7 تغذیه برق

1تغذیه کننده CWEF-YE8-V7 برای چه کاری استفاده می شود؟

این یک تغذیه الکتریکی 8 میلی متری است که برای تامین اجزای نصب سطح (معمولا 0402، 0603، 0805 و غیره) از رول های نوار به ماشین های pick-and-place سامسونگ / هانوا مانند سری SM، CP و DECAN استفاده می شود.

2با کدوم دستگاه ها سازگاره؟

CWEF-YE8-V7 با سیستم عامل های SMT مختلف سامسونگ / هانوها سازگار است، از جمله:

SM320, SM421, SM471, SM482
CP40، CP45، CP60
سری DECAN S1/S2 و سری SME
مشخصات بانک تغذیه مدل خود را برای اطمینان از سازگاری (نسخه های 4 پین یا 5 پین) بررسی کنید.

3الکتريکي هست يا پنوماتيکي؟

این دستگاه به صورت الکتریکی کار می کند و از یک موتور داخلی و کنترل PCB استفاده می کند.

4از چه اندازه قطعاتي پشتیبانی ميکنه؟

این دستگاه از نوار استاندارد 8 میلی متری پشتیبانی می کند که معمولاً برای قطعات کوچک منفعل مانند:

0402, 0603, 0805 مقاومت ها و خازن ها
IC های کوچک یا LED ها در نوار کاغذی 8 میلی متری

5چگونه تغذیه و کنترل می شود؟

تغذیه کننده از طریق یک رابط الکتریکی 4 پین یا 5 پین به ماشین متصل می شود و توسط نرم افزار دستگاه SMT کنترل می شود.

6علائم رایج شکست چیست؟

جابه جایی در نوار یا سوء تغذیه
موتور در حال پیشبرد نوار نیست
هيچ پاسخي يا شناختي از دستگاه وجود نداره
نوار پوشش به درستی پوست نمی کند

این ها ممکن است مشکلات موتور، سنسور، PCB یا عدم تراز مکانیکی را نشان دهند.

7قطعات قابل تعویض رایج چیست؟

ریل راهنمای نوار (J66021001A)
مجموعه موتور (J90551427A)
جعبه گیربکس (J90651417A)
PCB حسگر نوار (J67031002A)
فشار دهنده نوار پوشش (J66011003A)

8-چگونه تغذیه کننده نگهداری می شود؟

مسیر نوار را به طور منظم تمیز کنید تا از انباشت جلوگیری شود
کنترل عملکرد دستگاه و موتور در زمان توقف
قطعات فرسوده یا ناهموار را بلافاصله جایگزین کنید
استفاده از یک جیگ کالیبراسیون برای آزمایش حرکت تغذیه ای آفلاین

9از نوار بازپرداختي پشتیبانی ميکنه؟

بله، می توان آن را با یک ریل نوار پوشش (به عنوان مثال، J13014004A) مجهز کرد، که به تمیز مدیریت نوار زباله در طول تولید کمک می کند.

10چگونه می توانم نسخه یا نوع کانکتور را شناسایی کنم؟

برچسب یا اتصال دهنده عقب را بررسی کنید:

نسخه 4 پین: سازگاری با دستگاه های قدیمی تر
نسخه 5 پین: مدل های جدیدتر یا سیستم های بازخورد پیشرفته
همچنین به دنبال نسخه نرم افزار یا علامت "V7" باشید.
