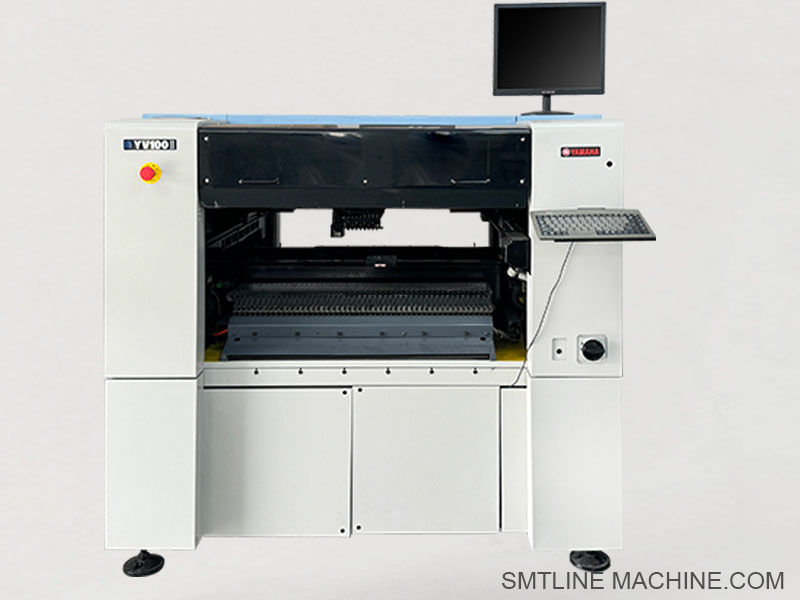

سیستم بازرسی توری فولادی یاماها YV100 با دقت بالا برای تولید PCB

ماشین بازرسی Yamaha YV100​
شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود



Yamaha YV100 Steel-Mesh (YV100X) بازرسی / ماشین انتخاب و قرار دادن

سرعت متوسط high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

این ماشین برای تولید دسته متوسط و مجموعه های پیچیده الکترونیک، به ویژه جایی که سرعت و دقت بسیار مهم هستند، ایده آل است.

ویژگی های کلیدی

قرار دادن سرعت متوسط: تا ~ 18،000 قطعات / ساعت (~ 0.2 ثانیه در هر تراشه) و ~ 2100 QFP / ساعت (~ 1.7 ثانیه در هر QFP)
دقت استثنایی: دقت قرار دادن ±0.05 mm (50 μm) ، تکرار کامل ±0.03 mm (30 μm)
دو محرک سیستم حلقه بسته: اطمینان از کنترل مستقل موتور با قابلیت اطمینان بالا
طیف وسیعی از قطعات: از تراشه های 0201 کوچک تا QFPs / BGAs / CSPs 32 میلی متری بزرگ
دید با وضوح بالا: از دو دوربین چند منظره برای بررسی انتخاب قطعات ، تراز و بازرسی توپ جوش استفاده می کند
پشتیبانی از نوزل های ویژه: طراحی نوزل پرواز Yamaha زمان مرده را کاهش می دهد، ایده آل برای قطعات عجیب و غریب یا حساس
یکپارچه سازی SMT: سازگار با تغذیه های استاندارد 8 56 میلی متر، سینی، چوب، فرمت های عمده؛ از طریق پروتکل های SMEMA ارتباط برقرار می کند

مشخصات فنی

PCB Handling: 50 × 50 mm تا 460 × 335 mm (برخی از منابع به عرض 445 mm می پردازند)
ضخامت تخته: 0.4×3.0 میلی متر ([Shenzhen CN Technology Co. Ltd..][1])
دقت: ±0.1 میلی متر برای قطعات تراشه؛ ±0.08 میلی متر برای پرتوهای QFP/BGA
سرعت: ~ 18،000 CPH برای اجزای کوچک؛ ~ 2100 CPH برای QFP های بزرگ
پشتیبانی از تغذیه کننده: تا 100 تغذیه کننده نوار و ~ 80 تغذیه کننده سینی
قدرت: ۳ فاز 220 ‬240 ‬380 ‬400 ولت، ~ 4 کیلو وات ([شینزین CN Technology Co. Ltd.][1])
ابعاد: حدود 1.65 × 1.40 × 1.85 متر؛ وزن ~ 1.4 ∼ 1.6 تن
فشار هوا: 0.55 MPa برای سیستم های پنوماتیک

درخواست ها

ایده آل برای تولید دسته کوچک تا متوسط، الکترونیک با دقت بالا و تولید مخلوط بالا، از جمله بخش هایی مانند خودرو، دستگاه های پزشکی، الکترونیک مصرفی،و سیستم های کنترل صنعتی.

مزایا

انعطاف پذیری: می تواند با نوار، سینی، چوب و غذاخوردن بزرگ استفاده شود
بازرسی داخلی: دوربین های چند منظره ای برای بررسی قطعات و تشخیص نقص
کارایی بالا: طراحی ماژولار و مسیر بدون توقف نوزل
سهولت استفاده: رابط کاربری ساده، قاب ریخته ماندگار برای نگهداری آسان

قطعات و لوازم مکانیکی

کمربند های زمان بندی/کنویتر (به عنوان مثال، کمربند Yamaha YV100)
سرهای سنسورهای کانویر برای تشخیص حضور PCB
نگهدارنده های نوزل / میله های نوزل مانند KV8‐M7760‐00X (میله 76A) و KV8‐M71S0‐50X (میله مکش) ([آلی بابا][3])
موتورهای سرو و محوری (X/Z) مانند سری 90K55 برای YV100II/X

اجزای الکتریکی و خلاء

دریچه های سولناید خلاء و دریچه های بخار مورد استفاده در نوزل و حرکت سر&x20؛
دوربین های چند منظره CCD (به عنوان مثال KV8‐M7310‐00X، KV8‐M73A0‐30X) برای قرار دادن و بازرسی

سیستم هوا و پنوماتیک

دامپرها و سیلندرها (به عنوان مثال، KG7‐M9165‐00X / KG7‐M9166‐00X برای یاماها YV100II) ([SMT Spare Parts Supplier]".
فیلتر هوا / مجموعه های شیر سولینوئید برای کنترل خلاء و پنوماتیک

بخش های ساختاری و حرکتی

زنجیرهای کشش / زنجیرهای کابل برای محافظت از سیم
حلقه ها، بهارها و تنظیم کننده هایی مانند KL3‐M1348‐10X و K93‐M1388‐00X که در تعمیر و نگهداری استفاده می شوند ([SMT Spare Parts Supplier]".
خنک کننده های سیلندر (به عنوان مثال، KG7‐M9166‐00X، K40‐M7133‐00X) برای حرکت صاف سر ([SMT Spare Parts Supplier]".

کیت های نگهداری و مواد مصرفی

عناصر فیلتر، بلوک های پاک کننده و فیلترهای خلاء سرامیکی برای بررسی و نگهداری سر خلاء&x20؛
قطعات گره / آستین مانند KV8-M712S-A0X / KV8-M713S-A0X که در مجموعه محور X/Y/Z استفاده می شود

خلاصه ی شماره های قطعات مشترک

کمربندهای: کمربندهای Yamaha YV100
سنسورها: سرهای سنسورهای کانویر (مخصوص مدل)
نوزل ها / میله ها: KV8‐M7760‐00X (76A نوزل) ، KV8‐M71S0‐50X میله مکش ([علی بابا][3])
دریچه های خلاء و سولناید: KV7-M7171-10X و غیره
دوربین های KV8‐M7310‐00X، KV8‐M73A0‐30X دوربین های CCD
بطری ها و دامپرها: KG7-M9165‐00X، KG7-M9166‐00X

شماره قطعات مرتبط Yamaha YV100 Series

نوزل ها و قطعات مکش

KV8-M7760-00X ️ نوزل 76A (عمومی)
KV8-M7710-00X ️ نوزل 71A
KV8-M7730-00X ️ نوزل 73A
KV8-M71S0-50X ️ مجموعه میله نوزل مکش
KV8-M71S0-A0X
KV8-M8870-00X ️ مجموعه گره نوزل

سیستم های بینایی / دوربین

KV8-M7310-00X واحد لنز دوربین CCD
KV8-M73A0-30X دوربین چند منظره ای
KHJ-MC10U-00 واحد روشنایی برای سیستم بینایی

اجزای حرکتی و محرک

K87-M9155-H0X موتور X محور YV100II
KH1-M9161-00X موتور محور Z
KHJ-M9266-00X درایور بانک تغذیه (حرکت کننده پنوماتیک)
K87-M9195-00X کمربند برای حرکت سر

قطعات هوا / پنوماتیک

K46-M8527-COX فیلتر هوا برای واحد خلاء
K46-M8527-10X ژنراتور خلاء (برای مکش نوزل)
KG7-M9166-00X سلندر خنک کننده برای سر YV100
KHJ-M9165-00X مینی سیلندر هوا برای Z lift

اجزای الکتریکی و سنسور

KV7-M91K3-00X سنسور عکاسی داخل
K46-M8591-00X سنسور نزدیکی
KV7-M7171-10X ️ شیر سولنویدی (برای سوئیچ کردن خلاء)
K46-M8527-10X عنصر فیلتر استاتیک برای پمپ خلاء

قاب و مکانیک

K46-M114B-00X راهنمای شیفت (حمایت محور Z)
KHJ-M1388-00X
KL3-M1348-10X ️ مکانیسم دکمه ی مجلات
K46-M7133-00X ️ مجموعه سیلندر لیفت

قطعات تغذیه / مجله

KHJ-MC400-000 واحد رابط تغذیه
KHJ-MD100-00
K87-M91D0-H0X PCB کنترل کننده تغذیه

این لیست شامل قطعات مورد نیاز برای نگهداری، ارتقاء و تعویض در ماشین های Yamaha YV100/X/XG/II است.

راهنمای سوالات عمومی Yamaha YV100 ماشین بازرسی شبکه فولادی

1دستگاه بازرسی شبکه فولادی YV100 برای چه کاری استفاده می شود؟

این دستگاه اساسا یک سیستم انتخاب و محل با قابلیت بازرسی بصری یکپارچه است. آن را قرار می دهد اجزای سطح نصب بر روی PCB و بررسی تراز خمیر جوش، موقعیت قطعات،و ثبت شبکه فولادی (استینسل).

2آیا این ماشین قادر به کنترل قطعات کوچک و بزرگ است؟

آره، مي تونه قطعاتي از تراشه هاي 0201 تا QFP هاي 32 ميلي متري، BGA ها و CSP ها رو به خاطر سيستم چند منظره و نوزل هاي دقيق قرار بده

3سرعت قرار دادنش چقدره؟

سرعت معمول قرار دادن:

~ 18،000 CPH (چیپس در هر ساعت) برای اجزای استاندارد
~ 2,100 CPH برای QFP های باریک و یا IC های پیچیده

4چه نوع بازرسی هایی پشتیبانی می شود؟

تراز پاست جوش و استنسیل (شبکه فولادی)
وجود/عدم وجود اجزای
اعتبارات معتبر
بررسی جهت گیری و موقعیت از طریق دوربین های چند منظره ای

5از ارتباطات SMEMA پشتیبانی میکنه؟

بله. سري YV100 کاملا با SMEMA سازگار است و مي تواند با ناقلات بالا / پايين ، بارگذارها يا سيستم هاي AOI ارتباط برقرار کند.

6ميتونه از انواع مختلف تغذيه کننده استفاده کنه؟

بله، از:

دستگاه های تغذیه ی نوار (8 56 میلی متر)
دستگاه های تغذیه سینی
دستگاه های تغذیه چوبی
مواد خورنده اجزای عمده
همچنین از تغذیه های الکتریکی و پنوماتیک یاماها پشتیبانی می کند.

7چه اندازه PCB می تونه تحمل کنه؟

این دستگاه PCB ها را از 50 × 50 میلی متر تا 460 × 335 میلی متر، با محدوده ضخامت صفحه 0.4 × 3.0 میلی متر، پردازش می کند.

8دقت قرار دادنش چقدره؟

دقت قرار دادن تراشه ها ±0.05 mm
±0.03 mm تکرار برای نصب با دقت بالا

9آموزش کارفرما لازم است؟

بله، اپراتورها باید آموزش ببینند:

برنامه ریزی PCB (نقشه سازی قطعات، تنظیمات اعتباری)
تعویض نوزل
کالیبراسیون فیدر
تعمیرات معمول (تبریز فیلتر، بازرسی نوزل)

10وظایف اصلی نگهداری چیست؟

تمیز کردن و بررسی نوزل ها و فیلترها به طور منظم
کمربندهای فرسوده و قطعات خلاء را جایگزین کنید
بررسی تراز و کالیبراسیون دید
حسگرها را تمیز کنید و آزمایش های محور Z را انجام دهید

11رایج ترین قطعات یدکی کدامند؟

نوزل (به عنوان مثال، 71A، 76A)
لوله های مکش
دریچه های خلاء
کمربند های زمان بندی
دوربین های CCD و مجموعه های لنز
سنسورهای تصویری و دریچه های سولنوئید

12. آیا از MES یا ردیابی بارکد پشتیبانی می کند؟

برخی از مدل ها از اسکن بارکد و یکپارچه سازی ردیابی با سیستم های MES پشتیبانی می کنند (به ماژول ها یا رابط های اضافی نیاز دارد).




انبار فیزیکی،
تحویل سریع
پشتیبانی پس از فروش
ارائه خدمات حمل و نقل از در به در
مزایای قیمت،
ارائه طیف گسترده ای از تجهیزات و لوازم جانبی SMT

ما ميتونيم براتون کمک کنيم:
1. ما راه حل کامل SMT را برای شما فراهم می کنیم
2ما تکنولوژی اصلی را با تجهیزات خود فراهم می کنیم.
3ما حرفه ای ترین خدمات فنی را ارائه می دهیم
4. ما تجربه ی غنی در راه اندازی کارخانه ی SMT داریم
5ما مي تونيم هر سوالي در مورد SMT رو حل کنيم
