لودر جمع و جور میکرو PCB با اندازه مونتر، کوچک و با ظرفیت بالا

بارگیرنده مینی جمع و جور PCB میکرو​
شرکت ما 11 سال است که در حال فعالیت است و قطعاً با تضمین کیفیت و تحویل سریع، بهترین انتخاب شما خواهد بود.

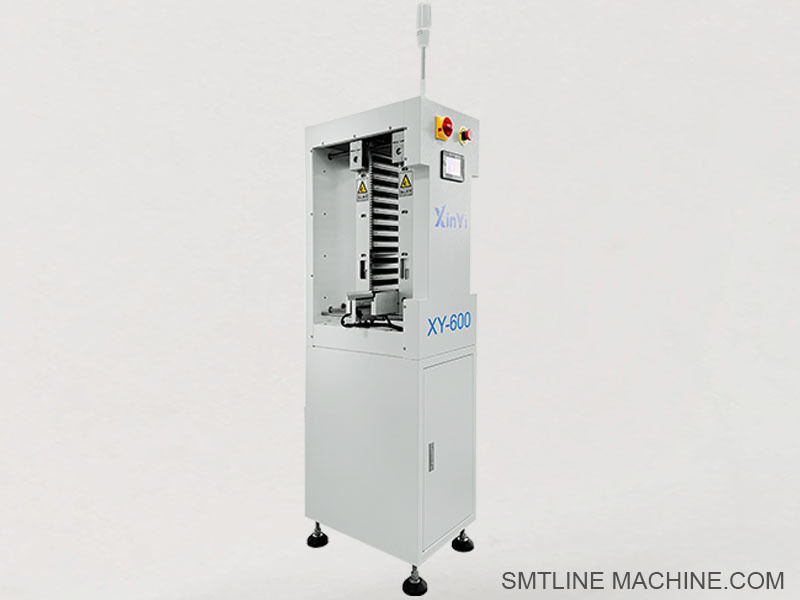

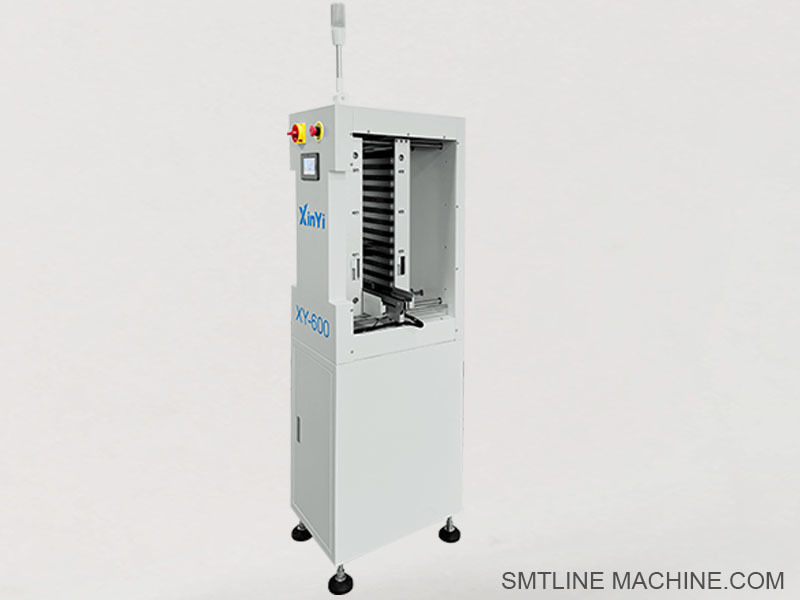

معرفی محصول – بارگیرنده مینی جمع و جور PCB میکرو
بارگیرنده مینی جمع و جور PCB میکرو یک واحد بارگیری خودکار برد با ردپای کوچک است که برای خطوط تولید SMT جمع و جور و کاربردهای جابجایی PCB میکرو طراحی شده است. این دستگاه برای محیط‌هایی که صرفه‌جویی در فضا، دقت بالا و پردازش برد سبک وزن حیاتی است، مانند ماژول‌های LED، سنسورها، دستگاه‌های پوشیدنی و الکترونیک‌های کوچک‌سازی شده، ایده‌آل است.
با وجود اندازه کوچک، این بارگیرنده ویژگی‌های بلند کردن مجله، ارتباط SMEMA و تراز PCB را ادغام می‌کند و تغذیه برد ثابت و قابل اعتماد را در ابتدای یک فرآیند SMT خودکار تضمین می‌کند.

ویژگی های کلیدی:
طراحی جمع و جور – ایده‌آل برای فضاهای تولید تنگ و تنظیمات SMT رومیزی
بارگیری از نوع مجله – به طور خودکار PCB ها را از مجلات روی نوار نقاله فشار می دهد
پشتیبانی از PCB های میکرو سایز – از 30 × 30 میلی متر تا 150 × 200 میلی متر
موقعیت یابی دقیق – سیستم فشار دهنده صاف با تراز هدایت شده توسط سنسور
سازگار با SMEMA – ادغام آسان با تجهیزات بالادستی و پایین دستی
کنترل صفحه لمسی یا دکمه – رابط کاربری ساده
ساخت ضد استاتیک – ساختار کاملاً ایمن ESD برای اجزای حساس

مشخصات فنی (معمولی)
محدوده اندازه PCB: 30 × 30 میلی متر – 150 × 200 میلی متر
اندازه مجله: 355 × 320 × 563 میلی متر (قابل تنظیم)
روش بارگیری: بازوی فشار دهنده با تغذیه کنترل شده توسط سنسور
ارتفاع انتقال: 900 ± 20 میلی متر
منبع تغذیه: AC 220V، 50/60 هرتز
منبع هوا: 4–6 کیلوگرم بر سانتی متر مربع (در صورت استفاده از فشار دهنده پنوماتیکی)
سیستم کنترل: PLC + HMI یا پنل دکمه فشاری
ساختار: قاب فولادی با پوشش پودری + آلیاژ آلومینیوم + مواد ESD

سناریوهای کاربردی:
خطوط SMT PCB میکرو یا محصول با فرمت کوچک
برد درایور LED، برد USB، تغذیه PCB دستگاه پوشیدنی
خطوط تولید آزمایشگاهی یا آزمایشی
خطوط SMT رومیزی با فضای کف محدود








لوازم جانبی مرتبط – بارگیرنده مینی جمع و جور PCB میکرو
اجزای مکانیکی
قفسه مجله مینی – مجلات PCB استاندارد یا سفارشی (معمولاً 355 × 320 × 563 میلی متر، می تواند برای بردهای میکرو کوچکتر باشد)
بازوی فشار دهنده دقیق – PCB ها را از شیارهای مجله به نوار نقاله منتقل می کند. ممکن است موتوری یا پنوماتیکی باشد
ریل های راهنمای PCB جمع و جور – ریل های قابل تنظیم و ایمن ESD برای هدایت دقیق بردهای کوچک
پلت فرم بالابر مجله – پشتیبانی از بالابر عمودی برای مجله با گام های صاف
تسمه نقاله (ایمن ESD) – تسمه زمان بندی با عرض باریک برای انتقال برد ظریف
پایه های دستگاه قابل تنظیم (M10/M12) – پایه های تراز برای اطمینان از راه اندازی پایدار روی نیمکت ها یا فضاهای جمع و جور
اجزای الکتریکی
سنسورهای فوتوالکتریک (به عنوان مثال، سری Omron E3Z) – موقعیت PCB، شیار مجله یا وضعیت فشار دهنده را تشخیص می دهند
موتور پله ای (سری 42/57) – درایو فشار دهنده یا تسمه نقاله (بسته به پیکربندی)
درایور موتور (به عنوان مثال، DM422C / DM542) – عملکرد موتور پله ای را کنترل می کند
کنترلر PLC (سری Mitsubishi FX1N/FX3U یا معادل آن) – کنترل منطقی برای زمان بندی تغذیه و جابجایی مجله
صفحه نمایش لمسی HMI یا پنل دکمه فشاری – رابط کنترل اپراتور (صفحه نمایش لمسی اختیاری برای مدل های هوشمند)
چراغ برج سیگنال (2 رنگ یا 3 رنگ) – وضعیت و هشدارهای دستگاه را نشان می دهد
اجزای پنوماتیکی اختیاری (در صورت استفاده از فشاردهنده های هوایی)
سیلندر هوای مینی (به عنوان مثال، AIRTAC SDA16×20) – محرک جمع و جور برای فشار دادن برد
شیر برقی (به عنوان مثال، AIRTAC 4V110-06) – کنترل هوا برای فشار دهنده ها
واحد FRL (مینی) – فیلتر + رگولاتور + روان کننده برای تامین هوای تمیز و پایدار
لوله PU ضد استاتیک (4 میلی متر یا 6 میلی متر) – برای تحویل ایمن هوا با محافظت ESD
قطعات یدکی و کیت های نگهداری
تسمه های زمان بندی ESD جایگزین – برای مینی نوار نقاله ها (معمولاً 6 میلی متر عرض)
کیت براکت نصب سنسور – شامل براکت های L، پیچ ها، گیره های کابل
گیره ها یا راهنماهای توقف مجله – از لغزش یا عدم تراز مجله جلوگیری می کند
سوئیچ های محدود – برای تشخیص محدودیت های سفر بالایی/پایینی مجله
پوشش های گرد و غبار یا محافظ های اکریلیک – پوشش های ایمنی اختیاری برای فضاهای کاری جمع و جور











شماره قطعات مرتبط – بارگیرنده مینی جمع و جور PCB میکرو

اجزای مکانیکی
MAG-RACK-150200 – مجله PCB مینی (پشتیبانی از بردهای 150 × 200 میلی متر یا کوچکتر)
PUSHER-MINI-MTR – بازوی فشار دهنده جمع و جور (نسخه موتوری)
PUSHER-MINI-AIR – بازوی فشار دهنده جمع و جور (نسخه پنوماتیکی)
RAIL-MINI-ESD – ریل راهنمای PCB ضد استاتیک قابل تنظیم برای بردهای میکرو
LIFT-PLT-MC220 – مجموعه پلت فرم بالابر مجله
BELT-ESD-6MM – تسمه زمان بندی 6 میلی متری ایمن ESD برای حمل و نقل برد جمع و جور
LEVEL-M10-50F – پایه دستگاه M10 قابل تنظیم، نوع ضد لرزش

اجزای الکتریکی
E3Z-D61-OM – سنسور فوتوالکتریک Omron برای تشخیص PCB کوچک
42BYGH34 – موتور پله ای NEMA 17 (برای نوار نقاله یا فشار دهنده کوچک)
DM422C – درایور موتور پله ای میکرو (مناسب برای NEMA 17/23)
FX1N-14MT-PLC – مینی PLC به سبک میتسوبیشی برای منطق بارگیرنده جمع و جور
HMI-TK6070iQ – صفحه نمایش لمسی 7 اینچی Weinview برای کنترل اپراتور (اختیاری)
BTN-PNL-LOADER – پنل دکمه فشاری پایه با توقف اضطراری
STL-2C-MINI – برج نور سیگنال دو رنگ (قرمز/سبز) برای وضعیت بارگیرنده

اجزای پنوماتیکی (در صورت استفاده)
SDA16×20-AIR – سیلندر هوای مینی (محرک بازوی فشار جمع و جور)
4V110-06-AIR – شیر برقی، 2 موقعیت، 24 ولت DC
FRL-MINI-04 – واحد آماده سازی هوای FRL کوچک (درگاه های ¼ اینچی)
TUBE-4ESD – لوله هوای PU ضد استاتیک 4 میلی متری (مشکی یا آبی)

نگهداری و موارد اختیاری
BELT-SPARE-6MM – تسمه ضد استاتیک یدکی 6 میلی متری
SNS-BRKT-KIT – کیت سخت افزاری نصب سنسور
STOP-CLIP-MAG – گیره های توقف شیار مجله
LIMIT-LX19-M – سوئیچ محدود برای تشخیص ارتفاع بالابر
COVER-ACR-MINI – پنل پوشش ایمنی/گرد و غبار اکریلیک اختیاری
BCR-MNT-MINI – پایه اسکنر بارکد (برای ادغام ردیابی اختیاری)






راهنمای سوالات متداول – بارگیرنده مینی جمع و جور PCB میکرو
1. بارگیرنده مینی جمع و جور PCB میکرو برای چه مواردی استفاده می شود؟
این بارگیرنده برای تغذیه خودکار PCB های میکرو سایز از مجلات به یک خط تولید SMT طراحی شده است. این دستگاه برای PCB های کوچک یا باریک که در محصولاتی مانند ماژول های LED، دستگاه های USB، سنسورها و دستگاه های پوشیدنی استفاده می شوند، ایده آل است.
2. از چه اندازه PCB پشتیبانی می کند؟
اندازه های PCB پشتیبانی شده معمولی از 30 × 30 میلی متر تا 150 × 200 میلی متر متغیر است. سفارشی سازی برای بردهای کوچکتر یا کمی بزرگتر در دسترس است.
3. از چه نوع مجلاتی استفاده می کند؟
از مجلات PCB استاندارد یا سفارشی استفاده می کند که معمولاً 355 × 320 × 563 میلی متر هستند، اگرچه مجلات کوچکتر را می توان برای PCB های میکرو نصب کرد.
4. آیا برای تولید رومیزی یا آزمایشگاهی مناسب است؟
بله. این دستگاه دارای ردپای جمع و جور است و آن را برای خطوط SMT رومیزی، تولید آزمایشی، آزمایشگاه های تحقیق و توسعه یا اجراهای دسته ای کوچک ایده آل می کند.
5. آیا از ارتباط SMEMA پشتیبانی می کند؟
بله. بارگیرنده با SMEMA سازگار است و به آن اجازه می دهد با دستگاه های SMT بالادستی و پایین دستی ارتباط برقرار کند.
6. چه نوع سیستم های کنترلی در دسترس هستند؟
مدل های پایه از پنل های دکمه فشاری با چراغ های نشانگر استفاده می کنند.
مدل های پیشرفته دارای HMI صفحه لمسی و کنترل PLC برای عملکرد دقیق و تشخیص خطا هستند.
7. آیا به نیروی پنوماتیکی نیاز است؟
فقط در صورتی که واحد از فشار دهنده های هوایی استفاده کند. در این موارد، منبع هوای فشرده 4–6 کیلوگرم بر سانتی متر مربع مورد نیاز است. در غیر این صورت، برخی از مدل ها فقط از موتورهای الکتریکی استفاده می کنند.
8. ارتفاع نوار نقاله چقدر است؟
ارتفاع کار استاندارد 900 ± 20 میلی متر است که با اکثر استانداردهای خط SMT مطابقت دارد.
9. چه ویژگی های ایمنی گنجانده شده است؟
ویژگی های اختیاری عبارتند از:
چراغ برج سیگنال برای نشان دادن وضعیت
دکمه توقف اضطراری
ساخت ضد استاتیک برای PCB های حساس به ESD
پوشش های ایمنی اکریلیک (اختیاری)
10. آیا می تواند اندازه های مختلف مجله را مدیریت کند؟
بله. می توان آن را طوری پیکربندی کرد که ارتفاع های مختلف مجله یا تعداد شیارها را در خود جای دهد، از جمله انواع مجلات سفارشی برای بردهای میکرو.
11. چگونه تراز PCB تضمین می شود؟
از سنسورهای فوتوالکتریک و ریل های راهنما برای اطمینان از فشار و قرارگیری دقیق PCB ها روی نوار نقاله استفاده می کند.
12. چه نگهداری لازم است؟
تسمه های نقاله را به طور منظم تمیز کنید
قطعات متحرک را بازرسی و سفت کنید
عملکرد سنسور را بررسی و تراز را تنظیم کنید
در صورت نیاز تسمه ها یا سیلندرها را تعویض کنید
راهنماها و ریل ها را به صورت دوره ای روغن کاری کنید
13. زمان تحویل استاندارد چقدر است؟
مدل های استاندارد: 3–5 روز کاری
نسخه های سفارشی: 7–10 روز کاری بسته به پیکربندی
