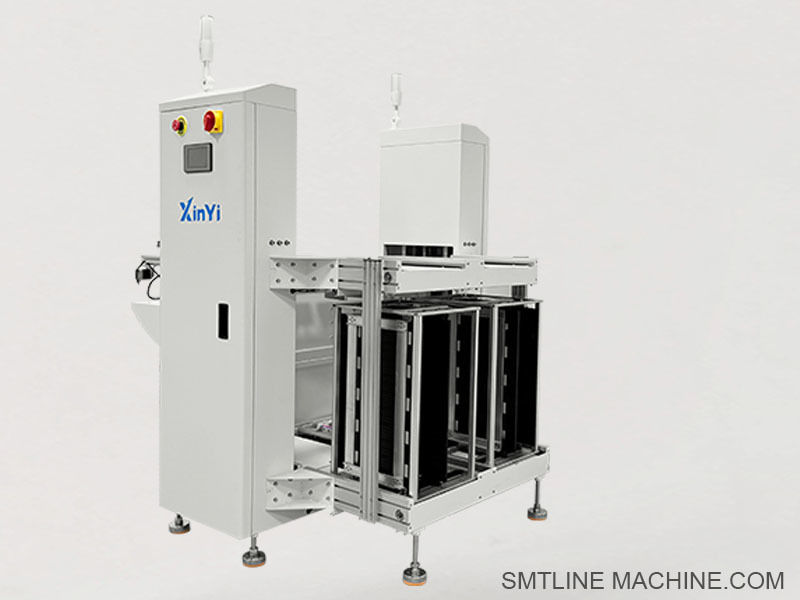

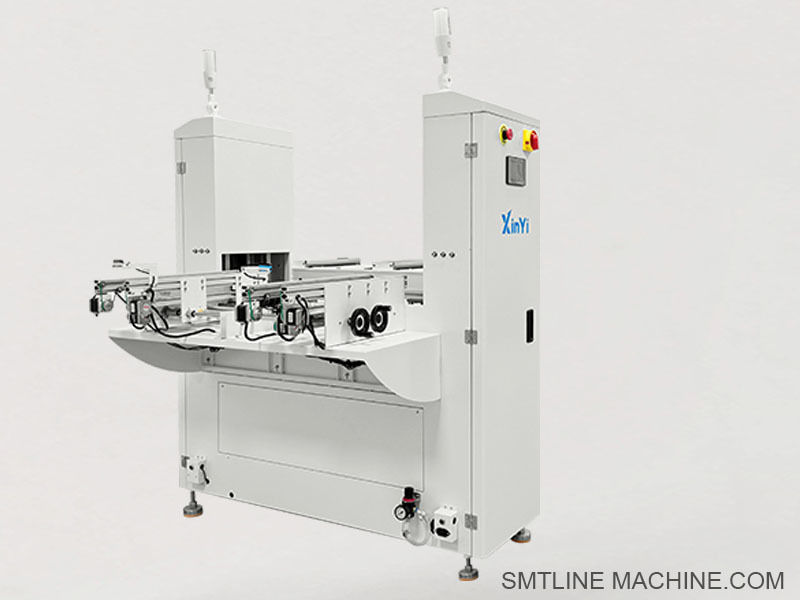

مدل دستگاه صفحه پایین دو مسیره XY-X250S، تخلیه کننده برد مدار چاپی دو مسیره برای تخلیه روان برد مدار چاپی

دستگاه صفحه پایین دو مسیر (مدل XY-X250S) دو مسیر PCB Unloader ((مدل XY-X250S)​
شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود



معرفی محصول
XY-X250S یک بارگیری PCB دو مسیر با کارایی بالا است که برای جمع آوری خودکار PCB های آماده از انتهای خط تولید SMT طراحی شده است.که اجازه تخلیه PCB از اجاق های بازپرداخت دو خط را می دهد، دستگاه های AOI، یا ایستگاه های آزمایش، و آنها را به خوبی در مجلات برای مرحله بعدی پردازش یا بسته بندی قرار دهید.
این تجهیزات برای محیط های SMT با حجم بالا و سرعت بالا که نیاز به اتوماسیون بی نقص، بهره وری از فضا و دستکاری انعطاف پذیر انواع مختلف PCB به طور همزمان دارند، ایده آل است.

ویژگی های کلیدی:
تخلیه مجلات دو مسیر (Dual-track magazine unloading) دو خط PCB را به طور همزمان انجام می دهد
سیستم بلند کردن مجله کاملا اتوماتیک با حرکت عمودی صاف
سیستم کنترل PLC با صفحه نمایش لمسی HMI یا پانل دکمه فشار
سازگار با مجلات استاندارد PCB (390 × 320 میلی متر یا قابل سفارشی سازی)
رابط SMEMA برای اتصال آسان به ماشین های SMT
فریم با قدرت بالا با حفاظت ESD برای صفحه های حساس به حالت
فشار قابل تنظیم، ورود به تخته کنترل شده توسط سنسور، و انباشت امن

مشخصات اساسی:
مدل: XY-X250S
عملکرد: تخلیه خودکار مداد PCB (دو خط)
دامنه اندازه PCB: 50 × 50 mm تا 250 × 330 mm (به هر خط)
اندازه مجلات: استاندارد 355 × 320 × 563 میلی متر (سمت های سفارشی در دسترس است)
مکان های مجله: 50 مکان در هر خط
ارتفاع انتقال: 900 ± 20 mm
جهت حمل و نقل: چپ → راست / راست → چپ (قابل تنظیم)
سیستم کنترل: PLC + HMI / صفحه دکمه
مواد قاب: فولاد پوشیده با پودر + آلیاژ آلومینیوم ESD
منبع برق: AC 220V، 50/60Hz

سناریوهای کاربرد:
مرحله نهایی خط SMT پس از کوره بازپرداخت
خروجی دو مسیر از دستگاه های آزمایش AOI یا عملکرد
ایده آل برای محیط های تولید انبوه
همچنین در خطوط LED، خودرو و EMS استفاده می شود

ویژگی های اختیاری:
چراغ برج سیگنال (3 رنگ)
بارگذاری خودکار مجله (مبادله مجله)
نصب اسکنر بارکد
ادغام سیستم MES
پرده نور ایمنی
پوشش ضد ایستاتیک آکریلیک
اندازه های مجلات سفارشی یا گزینه های سینی








لوازم جانبی مرتبط مدل XY-X250S

اجزای مکانیکی
قفسه نگهدارنده مجلات ️ نگهدارنده مجلات PCB استاندارد (355 × 320 × 563 میلی متر) به طور ایمن در طول تخلیه
کمربند های حمل و نقل دو مسیر ️ کمربند های زمان بندی ایمن ESD برای انتقال بدون مشکل PCB در هر دو خط
مجموعه ی بازوی فشار دهنده ️ فشار دهنده های پنوماتیک و یا موتور برای بارگذاری PCB ها در مجلات
مکانیسم بلند کردن مجلات سیستم بلند کردن موتور یا پنوماتیک برای تنظیم ارتفاع مجلات در حالی که تخته ها انباشته می شوند
ریل های راهنمای تنظیم شده تنظیم دستی یا موتورهای گسترده برای اندازه های مختلف PCB
قاب پشتیبان و پای صاف کننده قاب فولادی پوشیده با پودر با پای تنظیم پذیر برای نصب پایدار

اجزای الکتریکی
حسگرهای فوتو الکتریکی
موتورهای مرحله ای و راننده ها برای کنترل کمربند و دستگاه بلند کردن
کنترل کننده PLC مدیریت منطق تخلیه، ایمنی و ارتباطات
HMI با صفحه لمسی یا پنل دکمه فشار
چراغ برج سیگنال (قرمز/سفید/سبز)
کابل های ارتباطی SMEMA ️ اتصال دستگاه های SMT برای کار همزمان

اجزای پنوماتیک (اگر مجهز باشند)
بطری های هوا برای بلند کردن مجلات یا حرکت فشار
دریچه های سولنویدی کنترل جریان هوا به دستگاه های الکتریکی
واحدهای FRL فیلتر هوا، تنظیم کننده و روان کننده برای عملکرد ثابت پنوماتیک
لوله های ضد ایستاتیک PU برای توزیع هوا فشرده

نگهداری و کیت های اختیاری
کمربند های ESD جایگزین برای نگهداری کانویر
کیت های نصب سنسورها ️ براکت ها و سخت افزار برای سنسورهای فوتو الکتریکی
قطعات یدکی برای مجلات ️ کلیپ، ریل یا سینی برای تعمیر یا تعویض مجلات
پرده های نور ایمنی یا پوشش های آکریلیک ️ حفاظت از اپراتورها و رعایت استانداردهای ایمنی
نصب اسکنر بارکد برای یکپارچه سازی خواندن بارکد اختیاری








شماره های قطعات مرتبط مدل XY-X250S
اجزای مکانیکی
MAG-HOLDER-355320
CVB-6ESD-DUAL کمربند های زمان بندی ایمن ESD برای کانویرهای دو مسیر
PUSH-ARM-XYX250 مجموعه ی بازوی فشار دهنده، نسخه ی پنوماتیک یا موتور
MAG-LIFT-MTR سیستم بلندکن ماشین آلات
ADJ-RW-MAG-XYX ریل های راهنمای تنظیم پذیر برای تغییر عرض PCB
FRAME-XYX250 فریم فولادی پوشانده با پاهای صاف
اجزای الکتریکی
Omron E3Z-D61 سنسور فوتو الکتریکی برای تشخیص PCB و مجله
57BYGH76 موتور مرحله ای برای کنترل کمربند و مجله
DM542 درایور موتور مرحله ای سازگار با 57BYGH76
FX3U-24MT کنترل کننده PLC Mitsubishi برای منطق تخلیه
TK6071i 7 Weinview HMI لمسی برای کنترل اپراتور
STL-3C-RGY220 چراغ برج سیگنال سه رنگی با زنگ
کابل های ارتباطی دوگانه SMEMA-CB10-DUAL
اجزای پنوماتیک (اختیاری)
AIRTAC SDA20 × 20 سلندر پنوماتیک برای بلند کردن مجلات یا حرکت فشار
AIRTAC 4V210-08
AC2010-02 واحد FRL (فیلتر، تنظیم کننده، روان کننده)
PU6-BK-ESD ️ لوله های ضد ایستاتیک 6 میلی متری PU برای هوا فشرده
نگهداری و کیت های اختیاری
CVB-RB6-DT کمربند های تایمینگ ESD جایگزین
SNS-KIT-E3Z
MAG-SPARE-CLIP ️ کلیپ ها و ریل های جایگزین برای مجلات PCB
LC-400X20-ESD ️ پرده نور ایمنی (اختیاری)
BCR-MNT01 ️ براکت نصب اسکنر Barcode








راهنمای سوالات عمومی (FAQ Guide) ️ دو مسیر PCB Unloader (مدل XY-X250S)

1هدف اصلی XY-X250S چیست؟
XY-X250S طراحی شده است تا به طور خودکار PCB های آماده را از خطوط SMT دو خط تخلیه کرده و آنها را به آرامی در مجلات برای پردازش بیشتر یا بسته بندی قرار دهد.

2دستگاه از چه اندازه های PCB پشتیبانی می کند؟
از PCB های 50 × 50 mm تا 250 × 330 mm در هر خط پشتیبانی می کند.

3چه سايز هاي مجلاتي سازگار هستند؟
مجلات استاندارد با اندازه 355 × 320 × 563 میلی متر پشتیبانی می شود، با گزینه هایی برای ابعاد مجلات سفارشی.

4هر مجاري چند تا PCB مي تونه نگه داره؟
هر مجله به طور معمول می تواند تا ۵۰ PCB را که به طور ایمن انباشته شده اند نگه دارد.

5آیا دستگاه با استانداردهای ارتباطات SMEMA سازگار است؟
بله، دارای دو پورت SMEMA برای یکپارچه سازی و ارتباط با تجهیزات SMT است.

6از عرض ريل قابل تنظیم پشتیبانی می کنه؟
بله، پهنای ریل را می توان به صورت دستی یا موتور تنظیم کرد تا متناسب با پهنای مختلف PCB باشد.

7چه رابط های کنترل در دسترس هستند؟
اپراتورها می توانند با توجه به پیکربندی، از HMI با صفحه لمسی یا یک پنل کنترل با دکمه فشار استفاده کنند.

8. نيروي هواپيما لازم هست؟
در صورت مجهز شدن به فشار دهنده های پنوماتیک یا بلند کننده های مجله، نیاز به یک منبع هوا فشرده حدود 4 ٪ 6 کیلوگرم / سانتی متر مربع است.

9چه ویژگی های ایمنی وجود دارد؟
ویژگی های اختیاری شامل پرده های چراغ ایمنی، پوشش های محافظ اکریلیک و چراغ های برج سیگنال با آژیر است.

10چه نوع نگهداري اي لازم است؟
تمیز کردن منظم کمربند های حمل و نقل، سنسورها و روان کردن قطعات متحرک توصیه می شود. بازرسی دوره ای از اجزای پنوماتیک و سیم کشی الکتریکی نیز توصیه می شود.

11زمان تحویل معمول چقدر است؟
مدل های استاندارد می توانند در عرض 3-5 روز کاری تحویل داده شوند، در حالی که مدل های سفارشی ممکن است 7-10 روز کاری را نیاز داشته باشند.
