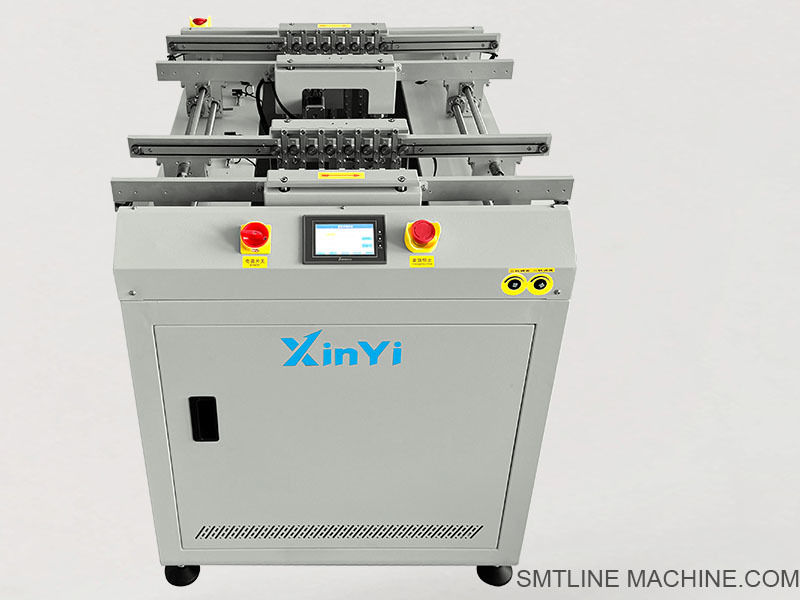

مدل نوار نقاله بافر PCB دو مسیره XY-SX350S از SMTLINE برای غربالگری دقیق PCB

دستگاه غربالگری دو مسیره (مدل XY-SX350S) نوار نقاله بافر PCB دو مسیره (مدل XY-SX350S)​
شرکت ما 11 سال است که در حال فعالیت است و قطعاً با کیفیت تضمین شده و تحویل سریع بهترین انتخاب شما خواهد بود.




معرفی محصول – دستگاه غربالگری دو مسیره / نوار نقاله بافر PCB

مدل: XY-SX350S

XY-SX350S یک نوار نقاله غربالگری و بافر PCB دو مسیره با کارایی بالا است که برای ذخیره موقت (بافر)، غربالگری یا عبور PCB ها در طول توقف یا تعادل جریان خط تولید طراحی شده است. این دستگاه دارای دو مسیر حمل و نقل مستقل برای خطوط SMT دو مسیره است که باعث افزایش راندمان و استفاده از خط و جلوگیری از گلوگاه ها می شود.

این مدل به ویژه بین تجهیزاتی مانند SPI، مونترها، AOI و اجاق های رفلاو که در آن ناهماهنگی های زمانی یا تعادل خط مورد نیاز است، مفید است.

ویژگی های کلیدی:

سیستم حمل و نقل دو مسیره برای عملکرد مستقل یا همزمان
عملکرد بافر برای ذخیره PCB ها در طول توقف های پایین دستی
منطقه غربالگری/بازرسی برای نگهداری موقت یا بررسی بصری اپراتور
رابط SMEMA سازگار برای اتوماسیون کامل خط
کمربندها و قاب ایمن ESD، مناسب برای جابجایی PCB های حساس
عرض ریل قابل تنظیم برای اندازه های متعدد PCB
پشتیبانی از حالت های متعدد: عبوری، بافر، بازرسی دستی

مشخصات فنی:

سناریوهای کاربردی:

بافر بین SPI و مونتر یا مونتر و AOI
منطقه غربالگری PCB موقت برای بررسی کیفیت
متعادل کردن خطوط تولید دو مسیره
حالت عبوری زمانی که بافر مورد نیاز نیست
سازگار با خطوط SMT LED، خودرو و لوازم الکترونیکی مصرفی

ویژگی های اختیاری:

چراغ برج سیگنال (3 رنگ)
پایه اسکنر بارکد
رابط سیستم MES
ایستگاه بازرسی دستی (لامپ ذره بین، پد اپراتور)
پرده نور ایمنی یا محافظ اکریلیک
تنظیم عرض ریل موتوری

لوازم جانبی مرتبط – مدل XY-SX350S

(نوار نقاله بافر PCB دو مسیره / نوار نقاله غربالگری)

1. اجزای مکانیکی

CVR-DT350-ESD – ریل نوار نقاله ایمن ESD دو مسیره (عرض PCB 350 میلی متر در هر مسیر)
CVB-6ESD-DUAL – تسمه تایمینگ ضد استاتیک 6 میلی متری برای حمل و نقل PCB دو مسیره
SHP-GUIDE-2L350 – براکت های ریل راهنما دو مسیره
ADJ-RW-H350 – مکانیزم تنظیم عرض ریل دستی (مشترک یا مستقل)
FT-M12-80A – پایه تراز قابل تنظیم، رزوه M12، طراحی ضد لغزش
FRAME-ALU-XYSX – قاب آلیاژ آلومینیوم روکش دار برای پایه دستگاه ایمن ESD
SCREEN-BRACKET – براکت سینی بازرسی بصری اختیاری / بازوی توقف

2. اجزای الکتریکی

سنسورهای فوتوالکتریک (به عنوان مثال، Omron E3Z-D61) – برای تشخیص وجود PCB در هر دو مسیر
سوئیچ های محدود (LX19-111) – موقعیت ریل یا وضعیت سینی بازرسی دستی را تشخیص می دهند
موتور پله ای (57BYGH76) – تسمه نقاله را هدایت می کند (1 در هر مسیر)
درایور موتور (DM542 یا معادل آن) – سرعت موتور پله ای را کنترل می کند
کنترلر PLC (Mitsubishi FX3U-24MT) – منطق عبور/بافر/غربالگری را مدیریت می کند
HMI صفحه نمایش لمسی (Weinview TK6071i) – رابط برای انتخاب حالت اپراتور
کابل های SMEMA (SMEMA-CB10-DUAL) – کابل های ارتباطی برای ادغام دو مسیره
چراغ برج سیگنال (STL-3C-RGY220) – نشانگر سه رنگ با زنگ

3. اجزای پنوماتیک اختیاری (در صورت مجهز بودن به استاپر بازرسی دستی):

AIRTAC SDA20×20 – سیلندر استاپر جمع و جور برای حالت بازرسی دستی
AIRTAC 4V210-08 – شیر برقی 5/2 طرفه برای کنترل هوا
AC2010-02 – واحد FRL (فیلتر + رگولاتور + روغن زن)
PU6-BK-ESD – لوله PU ضد استاتیک 6 میلی متری برای اتصالات هوا

4. کیت های نگهداری و اختیاری

CVB-RB6-DT – تسمه های نقاله جایگزین ایمن ESD
SNS-KIT-E3Z – کیت سنسور یدکی (E3Z + پایه)
TRAY-SX-INSPECT – سینی بازرسی دستی (قابل جابجایی)
MAG-LAMP-KIT – لامپ ذره بین LED با بازو (برای منطقه بازرسی)
BCR-MNT01 – براکت نصب اسکنر بارکد
LC-400X20-ESD – پرده نور ایمنی (اختیاری، 400 میلی متر فاصله)

شماره قطعات مرتبط – نوار نقاله بافر PCB دو مسیره (مدل XY-SX350S)

اجزای مکانیکی

CVR-DT350-ESD – ریل های نقاله ESD دو مسیره، از PCB هایی با عرض حداکثر 350 میلی متر در هر مسیر پشتیبانی می کند
CVB-6ESD-DUAL – مجموعه ای از تسمه های تایمینگ ضد استاتیک 6 میلی متری برای حمل و نقل دو مسیره
ADJ-RW-H350 – مکانیزم تنظیم عرض ریل دستی با چرخ دستی و میله رزوه ای
SHP-GUIDE-2L350 – براکت های ریل راهنما برای هر دو مسیر برای جلوگیری از کج شدن PCB
FT-M12-80A – پایه های دستگاه M12 قابل تنظیم با پایه ضد لغزش

اجزای الکتریکی

Omron E3Z-D61 – سنسور فوتوالکتریک (نوع بازتابنده منتشر)، که برای تشخیص PCB استفاده می شود
LX19-111 – سوئیچ محدود از نوع غلتکی، که برای تشخیص موقعیت سینی یا محدودیت های مکانیکی استفاده می شود
57BYGH76 – موتور پله ای، سری 57، یک عدد در هر مسیر نقاله مورد نیاز است
DM542 – درایور موتور پله ای سازگار با موتور 57BYGH76
FX3U-24MT – PLC میتسوبیشی، 24 نقطه ورودی/خروجی، مناسب برای کنترل منطق دو مسیره
TK6071i – HMI صفحه نمایش لمسی 7 اینچی Weinview، که برای رابط کنترل و عیب یابی استفاده می شود
STL-3C-RGY220 – چراغ برج سیگنال با نشانگرهای قرمز، زرد، سبز و زنگ (AC 220V)
SMEMA-CB10-DUAL – کابل های سیگنال SMEMA دو کاناله برای ارتباطات بالادستی/پایین دستی

اجزای پنوماتیک (اختیاری، برای ویژگی غربالگری/استاپر)

AIRTAC SDA20×20 – سیلندر هوا فشرده برای استاپر بازرسی یا سینی بافر
AIRTAC 4V210-08 – شیر برقی DC 24 ولت که برای کنترل عملکرد سیلندر هوا استفاده می شود
AC2010-02 – واحد FRL که فیلتر هوا، رگولاتور و روغن زن را ترکیب می کند
PU6-BK-ESD – لوله PU ضد استاتیک با قطر بیرونی 6 میلی متر برای خطوط هوای فشرده

نگهداری و افزودنی های اختیاری

CVB-RB6-DT – مجموعه تسمه جایگزین، ضد استاتیک، برای هر دو مسیر نقاله
SNS-KIT-E3Z – کیت سخت افزار نصب سنسور برای سری Omron E3Z
TRAY-SX-INSPECT – سینی بازرسی قابل جدا شدن برای غربالگری بصری دستی
MAG-LAMP-KIT – لامپ ذره بین LED با بازوی قابل تنظیم، به منطقه بازرسی متصل می شود
BCR-MNT01 – براکت اسکنر بارکد، سازگار با دستگاه های Honeywell و Zebra
LC-400X20-ESD – پرده نور ایمنی ایمن ESD اختیاری، ناحیه تشخیص 400 میلی متری

راهنمای سوالات متداول – نوار نقاله بافر PCB دو مسیره (مدل XY-SX350S)

1. عملکرد اصلی XY-SX350S چیست؟

XY-SX350S یک نوار نقاله غربالگری و بافر دو مسیره است که برای ذخیره موقت، بازرسی یا انتقال PCB ها بین دستگاه های SMT استفاده می شود. این به تعادل جریان بین تجهیزات، جلوگیری از توقف خط و امکان بازرسی دستی در صورت نیاز کمک می کند.

2. معمولاً در یک خط تولید در کجا استفاده می شود؟

معمولاً بین موارد زیر قرار می گیرد:

SPI و مونتر
مونتر و AOI
AOI و اجاق رفلاو
سایر نقاط گلوگاه در یک خط تولید SMT دو مسیره

3. حداکثر اندازه PCB پشتیبانی شده چقدر است؟

هر مسیر از اندازه های PCB از 50 × 50 میلی متر تا 350 × 250 میلی متر پشتیبانی می کند. اندازه های سفارشی نیز در صورت درخواست در دسترس هستند.

4. آیا می تواند در هر دو حالت عبوری و بافر کار کند؟

بله. از حالت های متعدد پشتیبانی می کند:

حالت عبوری (حمل و نقل معمولی)
حالت بافر (نگهداری موقت در طول توقف خط)
حالت غربالگری/بازرسی (منطقه بررسی دستی)

5. آیا از ارتباط SMEMA پشتیبانی می کند؟

بله، دارای رابط های دوگانه SMEMA (یکی در هر مسیر) برای ارتباط با تجهیزات SMT بالادستی و پایین دستی است.

6. آیا عرض ریل قابل تنظیم است؟

بله، نوار نقاله دارای یک سیستم تنظیم عرض ریل دستی یا موتوری است که به آن امکان می دهد عرض های مختلف برد را مدیریت کند.

7. از چه نوع تسمه هایی استفاده می کند؟

از تسمه های تایمینگ ایمن ESD، با عرض 6 میلی متر استفاده می کند که برای محافظت از PCB های حساس در برابر الکتریسیته ساکن در حین حمل و نقل طراحی شده اند.

8. ارتفاع استاندارد دستگاه چقدر است؟

ارتفاع حمل و نقل 900 ± 20 میلی متر است که برای خطوط SMT استاندارد است و می تواند با پایه های دستگاه تنظیم شود.

9. آیا منبع هوا مورد نیاز است؟

فقط در صورتی که دستگاه شامل اجزای پنوماتیکی مانند استاپر برای بازرسی دستی باشد. در این صورت، فشار هوا 4–6 کیلوگرم بر سانتی متر مربع مورد نیاز است.

10. چه گزینه های کنترلی در دسترس هستند؟

نسخه استاندارد: کنترل دکمه ای برای عملیات اساسی
نسخه پیشرفته: HMI صفحه نمایش لمسی با PLC برای انتخاب حالت، تنظیم سرعت، عیب یابی و هشدارها

11. ویژگی های اختیاری چیست؟

چراغ برج سیگنال با زنگ
براکت اسکنر بارکد
پرده نور ایمنی
سینی بازرسی دستی
لامپ ذره بین LED برای بررسی های بصری
ادغام رابط MES

12. چه نگهداری مورد نیاز است؟

تسمه ها و سنسورها را به طور منظم تمیز کنید
کشش و سایش تسمه را بررسی کنید
سیم کشی موتور و PLC را به صورت فصلی بررسی کنید
قطعات متحرک (مانند پیچ های تنظیم) را ماهانه روغن کاری کنید

13. زمان تحویل معمول چقدر است؟

مدل های استاندارد: 3–5 روز کاری
نسخه های سفارشی: 7–10 روز کاری
