نوار نقاله PCB با مسیر دوگانه و سرعت بالا برای فرآیندهای مونتاژ SMT

کانوایر PCB دو مسیره​
شرکت ما 11 سال است که در حال فعالیت است و قطعاً با کیفیت تضمین شده و تحویل سریع، بهترین انتخاب شما خواهد بود.





معرفی محصول – کانوایر PCB دو مسیره

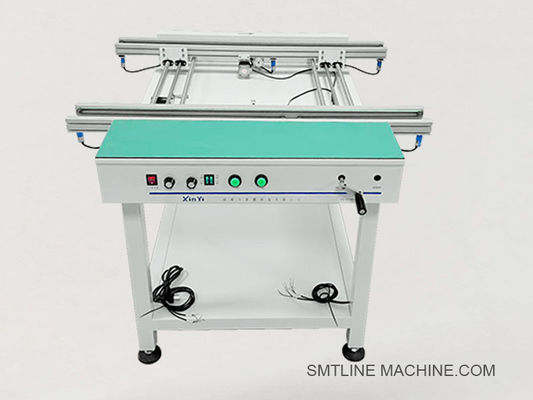

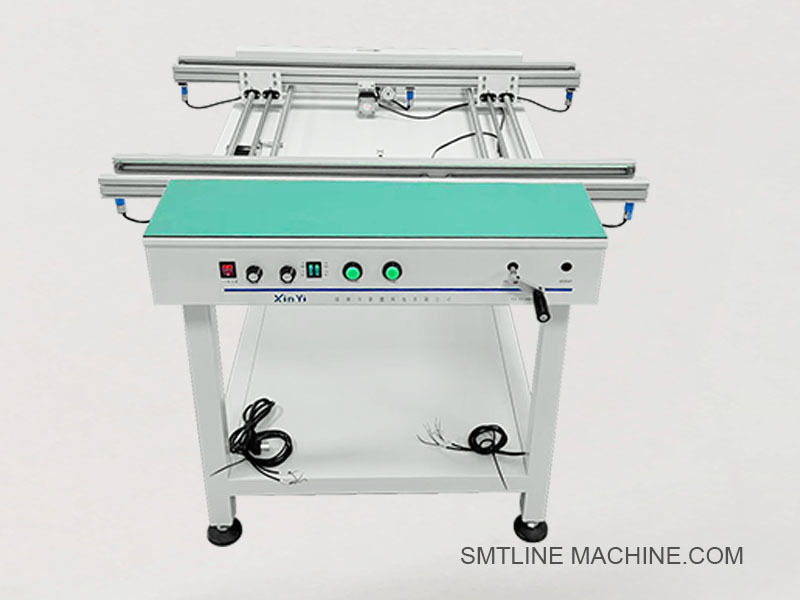

کانوایر PCB دو مسیره یک دستگاه حمل و نقل SMT درون خطی تخصصی است که برای انتقال همزمان PCB ها در دو مسیر مستقل طراحی شده است و امکان عملکرد با راندمان بالا را در خطوط تولید SMT دو مسیره یا با ترکیب بالا فراهم می کند. معمولاً بین دستگاه هایی مانند چاپگرهای صفحه ای، SPI، مونتاژ کننده ها، AOI و کوره ها نصب می شود و برای متعادل سازی، بافر کردن یا اتصال تجهیزات SMT دو مسیره ضروری است.
با ساختار ایمن ESD و سازگاری SMEMA، این کانوایر انتقال برد صاف و قابل اطمینانی را فراهم می کند و در عین حال در فضا صرفه جویی می کند و زمان خرابی خط را کاهش می دهد.

ویژگی های کلیدی:
دو مسیر حمل و نقل PCB کاملاً مستقل
پشتیبانی از تولید همزمان یا ناهمزمان دو مسیره
سازگار با ارتباطات SMEMA برای هر مسیر
عرض ریل قابل تنظیم (دستی یا موتوری)
ساخت ایمن ESD (کمربند و قاب ضد استاتیک)
حالت بافر، بای پس یا انباشت اختیاری
ردپای جمع و جور با پایه های قابل تنظیم ارتفاع

مشخصات فنی:


کاربردها:
انتقال PCB بین دستگاه های SMT (چاپگر، SPI، مونتاژ کننده، AOI)
تعادل تولید دو مسیره
حمل و نقل بردهای OK از ایستگاه های AOI یا تست دو مسیره
ایده آل برای خطوط مونتاژ LED، خودرو و لوازم الکترونیکی مصرفی

ویژگی های اختیاری:
چراغ برج سیگنال (R/Y/G با زنگ)
منطق جداسازی NG/OK
تنظیم عرض موتوری
ماژول اتصال MES
پایه اسکنر بارکد
پوشش ها یا پرده های ایمنی










لوازم جانبی مرتبط – کانوایر PCB دو مسیره
1. اجزای مکانیکی
ریل های کانوایر ایمن ESD دو مسیره – برای حمل و نقل PCB با گیره لبه ایمن
مکانیزم تنظیم عرض – تنظیم کننده ریل نوع پیچ دستی یا موتوری
تسمه های تایمینگ ESD (دوتایی) – تسمه های ضد استاتیک 6 میلی متری یا 8 میلی متری برای حرکت صاف PCB
پایه های پشتیبانی قابل تنظیم (نوع M12) – برای تثبیت و تراز کردن کانوایر استفاده می شود
پانل های قاب کانوایر و راهنماهای جانبی – ساختار آلیاژ آلومینیوم با عایق
کشش دهنده ها و قرقره های تسمه – برای حفظ تراز و کشش تسمه
2. اجزای الکتریکی
سنسورهای فوتوالکتریک (به عنوان مثال، سری Omron E3Z) – تشخیص ورود و موقعیت PCB در هر مسیر
سوئیچ های محدود – برای تشخیص ضربه یا عرض مکانیکی
موتورهای پله ای یا موتورهای AC (دو درایو) – درایو تسمه ها در هر مسیر به طور مستقل
درایور موتور (Leadshine یا معادل آن) – سرعت و جهت موتور پله ای را کنترل می کند
چراغ برج سیگنال (3 رنگ) – وضعیت را نشان می دهد: در حال اجرا، توقف، خطا
کنترلر PLC – منطق حمل و نقل، تنظیم عرض و زمان بندی سیگنال را مدیریت می کند
HMI صفحه نمایش لمسی یا صفحه دکمه فشاری – رابط اپراتور
کابل های رابط SMEMA (2 مجموعه) – SMEMA دوگانه برای ادغام مسیر چپ/راست
3. اجزای پنوماتیک (در صورت مجهز بودن به استاپر)
سیلندرهای توقف پنوماتیک (سری AIRTAC SDA) – متوقف کردن PCB ها در هر مسیر
شیر برقی (AIRTAC 4V210-08) – جریان هوا را به استاپرها کنترل می کند
واحد FRL (فیلتر + رگولاتور + روان کننده) – حفظ کیفیت تامین هوا
لوله های PU ضد استاتیک – برای مسیریابی هوا به اجزای دو مسیره
4. نگهداری / لوازم جانبی اختیاری
تسمه های ESD جایگزین – برای سایش و پارگی منظم
براکت های نصب سنسور – نگهدارنده های آلومینیومی قابل تنظیم برای تشخیص دو مسیره
پایه اسکنر بارکد – برای ردیابی در هر مسیر
پوشش های ضد گرد و غبار (اختیاری) – محفظه های محافظ اکریلیک یا PVC
پرده ایمنی نوری – از اپراتورها در حین حمل و نقل خودکار محافظت می کند
کلید برق و دکمه توقف اضطراری – برای ایمنی عملیات و کنترل خاموش شدن






راهنمای سوالات متداول – کانوایر PCB دو مسیره

1. کانوایر PCB دو مسیره برای چه استفاده می شود؟
از آن برای انتقال PCB ها در دو مسیر مستقل به طور همزمان در خطوط تولید SMT با سرعت بالا استفاده می شود. کاربردهای رایج شامل اتصال دستگاه های دو مسیره، متعادل کردن جریان خط یا رسیدگی به بردهای NG/OK پس از بازرسی است.

2. مزایای مسیر دوگانه نسبت به مسیر واحد چیست؟
با رسیدگی به دو مسیر به طور همزمان، توان عملیاتی را دو برابر می کند
امکان تولید موازی دو نوع برد یا فرآیند را فراهم می کند
در مقایسه با دو کانوایر تک مسیره در فضا صرفه جویی می کند
ایده آل برای AOI، SPI، اتصال چاپگر به مونتاژ کننده یا خروجی کوره

3. آیا عرض کانوایر قابل تنظیم است؟
بله. اکثر کانوایرهای دو مسیره دارای عرض ریل قابل تنظیم دستی یا موتوری برای جای دادن اندازه های مختلف PCB هستند. هر مسیر ممکن است بسته به طراحی، مکانیزم تنظیم خاص خود یا مشترک داشته باشد.

4. چه اندازه های PCB پشتیبانی می شوند؟
معمولاً از 50 × 50 میلی متر تا 460 × 250 میلی متر در هر مسیر پشتیبانی می کند
عرض های سفارشی در صورت درخواست در دسترس هستند

5. ارتفاع استاندارد کانوایر چقدر است؟
ارتفاع استاندارد 900 ± 20 میلی متر است که با تجهیزات خط SMT سازگار است
پایه های پشتیبانی قابل تنظیم برای تنظیم دقیق ارتفاع گنجانده شده است

6. چه روش های کنترلی در دسترس هستند؟
نسخه پایه: صفحه دکمه فشاری
نسخه پیشرفته: HMI صفحه نمایش لمسی + PLC
گزینه های کنترل شامل شروع/توقف، تنظیم عرض، کنترل سرعت و بازنشانی آلارم است

7. آیا با SMEMA سازگار است؟
بله. کانوایر دو مسیره شامل دو مجموعه کانکتور SMEMA (یکی برای هر مسیر) برای ادغام آسان درون خطی با دستگاه های بالادستی و پایین دستی است.

8. از چه نوع تسمه ای استفاده می شود؟
از تسمه های تایمینگ ضد استاتیک (ایمن ESD) استفاده می کند که معمولاً 6 تا 8 میلی متر عرض دارند
تسمه ها حرکت ملایم و پایدار PCB را بدون آسیب الکترواستاتیک تضمین می کنند

9. آیا به منبع تغذیه هوا نیاز دارد؟
فقط در صورت مجهز بودن به استاپرها یا دروازه های پنوماتیک
در صورت وجود، فشار هوای مورد نیاز معمولاً 4 تا 6 کیلوگرم بر سانتی متر مربع است.

10. ویژگی های اختیاری رایج چیست؟
چراغ برج سیگنال (R/Y/G با زنگ)
پایه اسکنر بارکد
تنظیم عرض موتوری
ادغام سیستم MES
منحرف کننده NG/OK
پرده ایمنی نوری یا پوشش های اکریلیک

11. الزامات نگهداری چیست؟
تسمه ها و سنسورها را به صورت هفتگی تمیز کنید
یاتاقان ها، قرقره ها یا ریل های راهنما را به صورت ماهانه روغن کاری کنید
تسمه ها را از نظر سایش بررسی کنید و در صورت نیاز تعویض کنید
اتصالات موتور و PLC را به صورت فصلی بررسی کنید

12. زمان تحویل چقدر است؟
مدل های استاندارد: 3 تا 5 روز کاری
اندازه ها یا ویژگی های سفارشی: 7 تا 10 روز کاری
