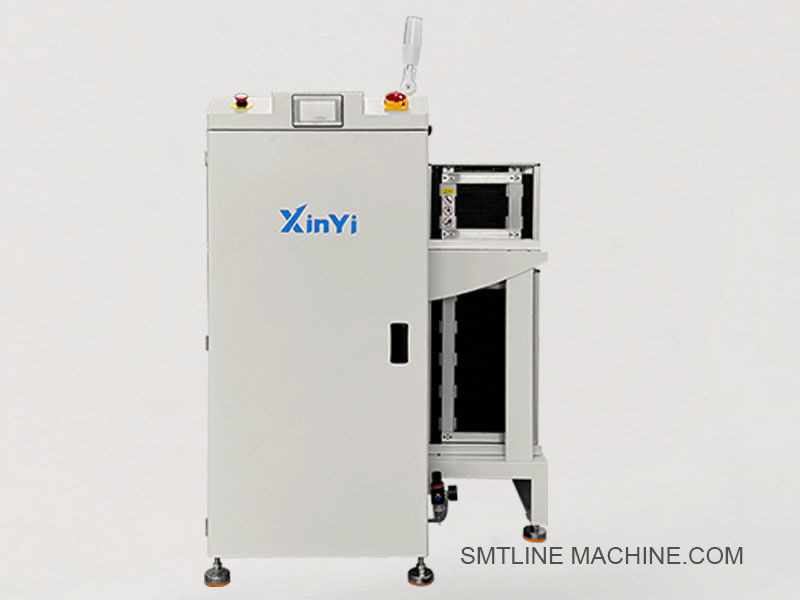

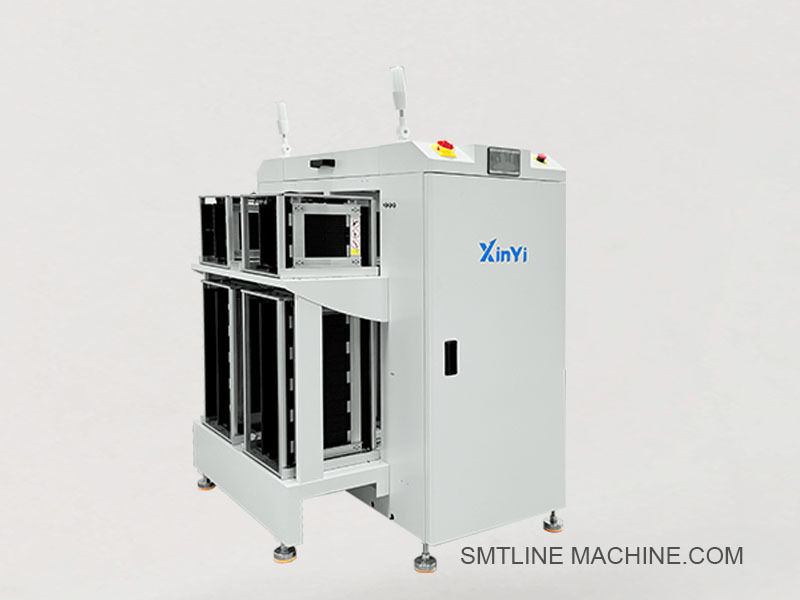

جمع کننده و بارگذار دو مسیره NGOK (XY-NG250S) برای تعمیر مجدد PCB کارآمد

جمع کننده NGOK با مسیر دوگانه (مدل XY-NG250S) PCB NGOK Loader (مدل XY-NG250S)​

شرکت ما 11 سال است که در حال فعالیت است و قطعاً با تضمین کیفیت و تحویل سریع، بهترین انتخاب شما خواهد بود.



معرفی محصول – جمع کننده NGOK با مسیر دوگانه (مدل XY-NG250S)

همچنین با نام های: PCB NGOK Loader / نوار نقاله رد NG-OK (دو مسیره) شناخته می شود.

XY-NG250S یک جمع کننده PCB NG/OK با راندمان بالا و با مسیر دوگانه است که برای مرتب سازی و جمع آوری خودکار PCB های NG (نامناسب) و OK (مناسب) پس از مراحل AOI، ICT یا تست عملکردی در یک خط تولید SMT طراحی شده است.

این دستگاه دارای دو مسیر مستقل است که امکان جابجایی جداگانه بردهای NG و OK یا پشتیبانی از خطوط بازرسی دو مسیره را فراهم می کند و باعث افزایش توان عملیاتی و کنترل کیفیت می شود.

ویژگی های کلیدی:

ساختار دو مسیره: جابجایی همزمان دو مسیر PCB جداگانه
جداسازی خودکار NG/OK: بر اساس سیگنال از AOI/تستر
پیکربندی انعطاف پذیر: می تواند به عنوان تخلیه کننده OK، جمع کننده NG یا هر دو تنظیم شود
جابجایی نرم و ملایم PCB: از آسیب دیدن برد جلوگیری می کند
کنترل HMI یا پنل دکمه: رابط کاربر پسند
سازگار با رابط SMEMA: برای ادغام درون خطی با تجهیزات تست
طراحی ایمن ESD: مناسب برای بردهای الکترونیکی حساس
سیستم هشدار: هشدار زمانی که سینی جمع آوری پر یا نامناسب باشد

مشخصات فنی:

سناریوهای کاربردی:

پس از دستگاه های AOI، ICT یا تست عملکردی
خطوط تولید SMT دو مسیره
برای جدا کردن بردهای NG برای تعمیر و بردهای OK برای فرآیند بعدی
قابل استفاده در LED، الکترونیک خودرو، لوازم الکترونیکی مصرفی

ویژگی های اختیاری:

سفارشی سازی کامل منطق رد NG/OK
چراغ برج سیگنال (3 رنگ) با زنگ
ایستگاه علامت گذاری رد (دستی یا خودکار)
ادغام اسکنر بارکد
ارتباط سیستم MES

لوازم جانبی مرتبط – جمع کننده NGOK با مسیر دوگانه XY-NG250S

1. اجزای مکانیکی

ریل های نوار نقاله ESD با مسیر دوگانه – برای حمل PCB با گیره لبه
براکت های سینی و قاب های راهنما – برای نگه داشتن سطل های جمع آوری NG و OK
بازوهای استاپر PCB قابل تنظیم – متوقف و نگه داشتن PCB در انتهای نوار نقاله
پایه پشتیبانی و پایه های تراز – پایه های دستگاه ضد لرزش و قابل تنظیم ارتفاع
سینی های سطل NG / سطل OK – سینی های جمع آوری قابل جابجایی برای بازرسی دستی یا تعمیر
پوشش های اکریلیک محافظ – پوشش های شفاف برای ایمنی و جلوگیری از گرد و غبار

2. اجزای الکتریکی

سنسورهای فوتوالکتریک (به عنوان مثال، سری Omron E3Z) – تشخیص رسیدن PCB، وجود سطل
سوئیچ های محدود – برای تأیید موقعیت سینی یا وضعیت دروازه استفاده می شود
پنل HMI صفحه نمایش لمسی یا کنترل کننده دکمه فشاری – برای رابط کاربری
کنترل کننده PLC – واحد منطقی اصلی برای منطق کنترل NG/OK
چراغ برج سیگنال (3 رنگ) – برای هشدار وضعیت دستگاه (قرمز/سبز/زرد با زنگ)
سوئیچ توقف اضطراری – توقف اضطراری 22 میلی متری با پیچ و تنظیم مجدد برای ایمنی
کابل های رابط SMEMA (دو مسیره) – برای ارتباط درون خطی با دستگاه های تست

3. اجزای پنوماتیکی (در صورت پیکربندی)

سیلندر استاپر (به عنوان مثال، AIRTAC SDA16×10) – متوقف کردن PCB در ناحیه NG/OK
شیر برقی (به عنوان مثال، AIRTAC 4V210-08) – کنترل جریان هوا به استاپر
واحد FRL – فیلتر، رگولاتور و روان کننده برای سیستم هوا
لوله کشی هوای PU – لوله کشی پنوماتیکی ضد استاتیک برای مسیریابی داخلی

4. نگهداری / لوازم جانبی اختیاری

تسمه های جایگزین (ایمن ESD) – برای نوار نقاله های دو مسیره
کیت های براکت سنسور – قاب های نصب برای سنسورهای عکس جایگزین
سینی های NG/OK یدکی – سطل های اضافی برای تعویض سریع
براکت نصب اسکنر بارکد – برای ردیابی یا ادغام MES
ایستگاه علامت گذاری رد – واحد اختیاری برای برچسب زدن بردهای NG با برچسب/جوهر
پوشش گرد و غبار / درب بالا – محفظه بالایی اختیاری برای تمیزی و ایمنی

شماره قطعات مرتبط – مدل XY-NG250S

1. اجزای مکانیکی

CVR-DT250-ESD – ریل نوار نقاله ایمن ESD با مسیر دوگانه (عرض PCB 250 میلی متر)
TRAY-NG250 – سینی جمع آوری NG (پلاستیکی یا فولادی، اندازه 250 میلی متر)
TRAY-OK250 – سینی جمع آوری OK، هم اندازه NG
SHP-GUIDE-2L – مجموعه قاب راهنمای سینی برای بارگیری دو مسیره
FT-M12-80A – پایه دستگاه قابل تنظیم، رزوه M12، نوع ضد لرزش
CVB-6ESD-DT – تسمه زمان بندی ایمن ESD با عرض 6 میلی متر برای هر مسیر نوار نقاله

2. اجزای الکتریکی

Omron E3Z-D61 – سنسور فوتوالکتریک (NPN، بازتابنده پراکنده)
LX19-111 – سوئیچ محدود (تراز سینی، نوع محرک مکانیکی)
TK6071i – پنل HMI صفحه نمایش لمسی 7 اینچی Weinview
FX3U-24MT – PLC میتسوبیشی، 24 نقطه، برای منطق کنترل NG/OK دو مسیره
STL-3C-RGY220 – چراغ برج سیگنال (3 رنگ، 220 ولت AC، با زنگ)
ESB-22R – دکمه توقف اضطراری 22 میلی متری، قرمز، پیچ و تنظیم مجدد
SMEMA-CB10-DUAL – کابل ارتباطی SMEMA دو کاناله (10 پین)

3. اجزای پنوماتیکی (اختیاری)

AIRTAC SDA16×10 – سیلندر هوا فشرده، Ø16 میلی متر، کورس 10 میلی متر
AIRTAC 4V210-08 – شیر برقی، 5/2 راه، 24 ولت DC
AC2010-02 – واحد FRL (ترکیبی از فیلتر + رگولاتور + روان کننده)
PU6-BK-ESD – لوله کشی هوای PU ضد استاتیک سیاه 6 میلی متری

4. قطعات اختیاری / نگهداری

CVB-RB6-DUAL – تسمه زمان بندی نوار نقاله جایگزین 6 میلی متری (دو مسیره)
SNS-KIT-E3Z – کیت سنسور یدکی (Omron E3Z با براکت)
TRAY-SET-RESERVE – مجموعه سینی سطل NG/OK پشتیبان
BCR-MNT01 – براکت نصب اسکنر بارکد
LC-400X20-ESD – پرده ایمنی نوری، دهانه 400 میلی متری، محافظت شده ESD

راهنمای سوالات متداول – جمع کننده NGOK با مسیر دوگانه (مدل XY-NG250S)

1. عملکرد XY-NG250S چیست؟

XY-NG250S یک دستگاه مرتب سازی و جمع آوری NG/OK با مسیر دوگانه است که پس از تجهیزات بازرسی یا تست مانند AOI، ICT یا تستر های عملکردی استفاده می شود. این دستگاه به طور خودکار PCB های NG (نامناسب) و OK (مناسب) را بر اساس سیگنال های کنترلی جدا و جمع آوری می کند.

2. منطق NG/OK چگونه کار می کند؟

جمع کننده NGOK سیگنالی را از تجهیزات بازرسی بالادستی (به عنوان مثال، AOI) دریافت می کند. بسته به سیگنال:

بردهای OK به سینی جمع آوری OK منتقل می شوند
بردهای NG به سینی جمع آوری NG هدایت می شوند
مرتب سازی کاملاً خودکار است و بر اساس منطق از پیش برنامه ریزی شده در PLC انجام می شود

3. چه چیزی آن را «دو مسیره» می کند؟

این دستگاه دارای دو مسیر نوار نقاله مستقل است که امکان:

عملکرد همزمان دو خط PCB جداگانه
مرتب سازی NG/OK در هر مسیر
افزایش توان عملیاتی و استفاده بهتر از فضا

4. آیا با SMEMA سازگار است؟

بله. XY-NG250S مجهز به رابط های SMEMA دو مسیره است که امکان ارتباط و همگام سازی آسان با تجهیزات بالادستی و پایین دستی را فراهم می کند.

5. چه اندازه PCB پشتیبانی می شود؟

پشتیبانی استاندارد برای اندازه های PCB: 50 × 50 میلی متر تا 250 × 330 میلی متر در هر مسیر
اندازه های بزرگتر یا کوچکتر را می توان سفارشی کرد

6. از چه رابط کنترلی استفاده می کند؟

موجود در نسخه های HMI صفحه نمایش لمسی یا پنل دکمه
PLC-controlled برای منطق مرتب سازی قابل اعتماد و عملکرد کاربر پسند
برخی از مدل ها شامل نشانگرهای وضعیت، آلارم ها و عملکردهای لغو دستی هستند

7. آیا به فشار هوا نیاز دارد؟

فقط در صورت مجهز بودن به استاپر یا فشاردهنده های پنوماتیکی
در این موارد، فشار هوا 4–6 kg/cm² مورد نیاز است
در غیر این صورت، سیستم به صورت الکتریکی کار می کند

8. چه اتفاقی می افتد وقتی سینی NG یا OK پر می شود؟

سیستم از طریق چراغ برج سیگنال یک آلارم را فعال می کند و به صورت اختیاری ورودی برد را متوقف می کند
از اپراتورها خواسته می شود قبل از ادامه، سینی پر را تعویض کنند

9. چه ویژگی های اختیاری در دسترس است؟

چراغ برج سیگنال (3 رنگ با زنگ)
ایستگاه علامت گذاری رد (برچسب دستی/خودکار یا نقطه جوهر)
براکت اسکنر بارکد برای ردیابی
رابط MES برای ادغام با سیستم های داده کارخانه
پرده ایمنی نوری برای محافظت از اپراتور

10. چه نگهداری روتینی مورد نیاز است؟

تسمه ها، سنسورها و سطل های جمع آوری را به طور منظم تمیز کنید
ریل ها و اجزای مکانیکی را ماهانه روغن کاری کنید
سنسورها و سیم کشی سیگنال را هفتگی بررسی کنید
تسمه های فرسوده و سینی های آسیب دیده را در صورت نیاز تعویض کنید

11. زمان تحویل چقدر است؟

مدل استاندارد: 3–5 روز کاری
پیکربندی های سفارشی: 7–10 روز کاری
قطعات یدکی و لوازم جانبی معمولاً موجود هستند

12. چه صنایعی از این تجهیزات استفاده می کنند؟

کارخانه های SMT (ایستگاه های خروجی AOI/ICT)
خطوط مونتاژ LED
الکترونیک خودرو
خطوط PCB با اختلاط بالا و توان عملیاتی بالا
