دستگاه حمل و نقل موازی PCB با سرعت بالا (XY-465, XY-460) برای تولید خودکار

ماشین حمل PCB موازی (مدل XY-465 XY-460)​

شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود

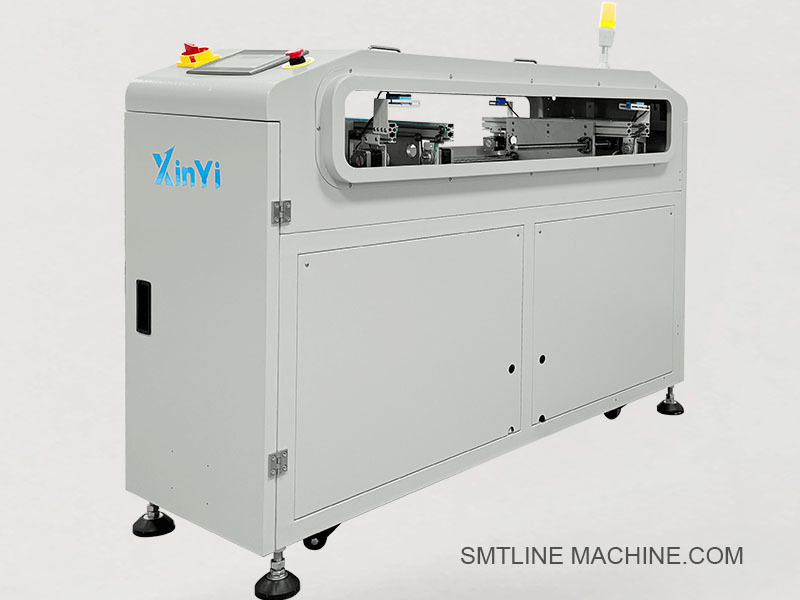

معرفی محصول ماشین حمل موازی PCB (مدل XY-465 / XY-460)

دستگاه حمل و نقل موازی PCB، مدل های XY-465 و XY-460، برای حرکت PCB به سمت (به سمت) بین خطوط تولید موازی یا تجهیزات در خطوط مونتاژ SMT طراحی شده است.آن را تضمین انتقال صاف و دقیق افقی از تخته بدون چرخش، به خصوص در پیکربندی های چند خط یا دو خط.

این ماشین ها به طور گسترده ای برای اتصال دو خط، انجام تعادل خط، یا تغییر تخته از یک چاپگر یا SPI به یک سیستم نصب یا بازرسی استفاده می شود.به خصوص زمانی که محدودیت های طرح مانع انتقال مستقیم در خط می شود.

ویژگی های کلیدی

انتقال موازی دقیق PCB ها بین تجهیزات یا خطوط
مکانیسم لغزنده صاف با موقعیت دقیق
عرض کانویر تنظیم شده برای اندازه های مختلف PCB
در مدل های دو جهت (XY-465) یا یک جهت (XY-460) موجود است
طراحی ایمن ESD با قاب آلومینیوم و پلت فرم فولاد ضد زنگ
کنترل صفحه لمسی یا دکمه، PLC
اثر فشرده، ادغام آسان با خطوط تولید SMT
رابط SMEMA سازگار با کنترل در خط

مشخصات فنی

درخواست ها

انتقال PCB بین خطوط SMT موازی
تغییر جریان PCB از یک مسیر به مسیر دیگر (به عنوان مثال، SPI به AOI)
مدیریت عملیات دو مسیر با سرعت بالا
ایده آل برای خطوط PCB LED، خودرو و پانل بزرگ

توابع اختیاری

چراغ برج سیگنال (R/Y/G)
نصب اسکنر بارکد
تنظیم عرض موتور
ماژول بافر یا تراز
ادغام رابط MES

لوازم جانبی مرتبط XY-465 / XY-460 ماشین حمل موازی PCB

1قطعات مکانیکی

2اجزای الکتریکی

3اجزای پنوماتیک (اگر با دکمه یا فشارگرها پیکربندی شده باشند)

4. نگهداری / لوازم جانبی اختیاری

1قطعات مکانیکی

HIWIN-MGN15H-400 ریل راهنمای خطی 400 میلی متر
HIWIN-MGN15H-C ️ بلوک راهنمای خطی MGN15 (متوافق با ریل بالا)
TBI-SFU1204-400 مجموعه پیچ توپ، قطر 12 میلی متر، طول 400 میلی متر
CVB-6ESD-PT ️ کمربند زمان بندی ایمن ESD 6 میلی متری
SHP-PLATE460 پلاک شاتل فولاد ضد زنگ، طول 460 میلی متر
FT-M12-80A پای قابل تنظیم ماشین، رشته M12، ارتفاع 80 میلی متر

2اجزای الکتریکی

57BYGH76 NEMA 23 موتور مرحله ای، 2.8A
DM542- راننده موتور گام بردار
Omron E3Z-D61 سنسور فوتو الکتریکی، خروجی NPN، نوع بازتاب دهنده پخش
LX19-111 ️ سوئیچ محدودی فشرده برای بازخورد ضربه
وین ویو TK6071i 7 اینچ صفحه لمسی HMI، رابط RS232/RS485
STL-3C-RGY220 ️ چراغ برج سیگنال سه رنگی با زنگ، 220V AC
ESB-22R دکمه توقف اضطراری 22 میلی متری
کابل ارتباطی SMEMA-CB10

3اجزای پنوماتیک (اختیاری)

AIRTAC SDA25×20 ️ سیلندر هوا فشرده، 25 میلی متر سوراخ، 20 میلی متر ضربه
AIRTAC 4V210-08 ️ دریچه سولینوئید دوگانه، 5/2 راه، 24V DC
AC2010-02 واحد FRL (فیلتر، تنظیم کننده، ترکیب روغن)
PU6-BK-ESD 6 میلی متر لوله های هوا امن ESD سیاه

4. نگهداری و لوازم جانبی اختیاری

VG32-LUBE روغن روان کننده برای پیچ های توپ و ریل های خطی
CVB-RB6-DUAL کمربند تایمینگ ایمنی ESD، عرض 6 میلی متر
SNS-KIT-E3Z ️ کیت سنسور جایگزین (E3Z + براکت)
BCR-MNT01 ️ براکت نصب اسکنر Barcode
LC-400X20-ESD پرده نور ایمنی، عرض 400 میلی متر، ایمن ESD

راهنمای سوالات عمومی (ماژول XY-465 / XY-460)

1دستگاه حمل و نقل موازی PCB برای چه کاری استفاده می شود؟

ماشین حمل موازی برای حرکت PCB ها به سمت (باطن) بین خطوط تولید SMT یا تجهیزات مجاور طراحی شده است. این امکان را برای انتقال غیر چرخش افقی در تنظیمات چند خط فراهم می کند.اطمینان از مدیریت منظم و کارآمد هیئت مدیره.

2تفاوت بين XY-465 و XY-460 چيه؟

XY-465: از انتقال دو طرفه (چپ و راست) پشتیبانی می کند و به PCB ها اجازه می دهد تا در هر دو جهت حرکت کنند.
XY-460: از انتقال یک طرفه پشتیبانی می کند، به طور معمول فقط از یک طرف (چپ → راست یا راست → چپ).

3کاربرد های معمول آن چیست؟

انتقال PCB بین خطوط SMT موازی
تغییر جهت جریان PCB هنگامی که انتقال در خط امکان پذیر نیست
دستگاه های اتصال مانند SPI، AOI و سیستم های انتخاب و قرار دادن
خطوط تولیدی تعادل دو خط یا مخلوط بالا

4چه اندازه های PCB پشتیبانی می شود؟

محدوده استاندارد PCB: 50 × 50 mm تا 460 × 250 mm
ابعاد سفارشی در صورت درخواست موجود است
تنظیم عرض می تواند دستی یا موتور بسته به مدل

5. آیا ارتباطات SMEMA پشتیبانی می شود؟

بله. هر دو XY-465 و XY-460 مجهز به رابط های سازگار با SMEMA برای یکپارچه سازی آسان در خط با تجهیزات قبل و بعد از جریان هستند.

6انتقال چطوري انجام ميشه؟

مکانیسم شاتل از ریل های راهنمای خطی و یک پیچ توپ استفاده می کند که توسط یک موتور مرحله ای یا سرو موتور برای موقعیت جانبی دقیق بدون چرخش تخته کار می کند.

7چه گزینه های کنترل در دسترس هستند؟

HMI با صفحه لمسی یا پنل کنترل دکمه
کنترل شده توسط PLC برای اتوماسیون دقیق
از دنباله های حرکتی قابل برنامه ریزی و منطق انتقال پشتیبانی می کند

8فشار هوا لازم هست؟

تنها در صورتی که روکش های پنوماتیک یا فشار دهنده های اختیاری نصب شده باشند. در این صورت، یک منبع هوا 4 ٪ 6 کیلوگرم / سانتی متر مربع مورد نیاز است. عملیات شاتل استاندارد الکتریکی است.

9ارتفاع و سرعت ماشین چقدر است؟

ارتفاع: 900 ± 20 mm (از جمله پاهای تنظیم پذیر)
زمان چرخه معمولی: 5-8 ثانیه در هر انتقال، بسته به اندازه و پیکربندی PCB

10چه ویژگی های اختیاری در دسترس هستند؟

چراغ برج سیگنال (R/G/Y با زنگ)
براکت های نصب اسکنر بارکد
پرده نور ایمنی
تنظیم عرض موتور
رابط سیستم MES

11چه نوع نگهداري اي لازم است؟

تمیز کردن منظم ریل ها و کمربند ها
روان کردن پیچ های توپ و راهنماها (به عنوان مثال با روغن VG32)
بررسی سنسورها، موتورها و سیم کشی
قطعات جایگزین برای کمربند ها، سنسورها یا بطری ها

12زمان تحویل چقدر است؟

مدل های استاندارد: 3-5 روز کاری
پیکربندی های سفارشی: 7-10 روز کاری
سفارشات فوری که بسته به موجودی پشتیبانی می شوند
