نوار نقاله PCB ایستگاه اتصال,حامل PCB دو مسیر,نوار نقاله PCB برای انتقال یکپارچه
,Dual Track PCB Conveyor
,PCB Conveyor for Seamless Transfer
-
برنداسم تی لاین
-
مدلایستگاه docking نوار نقاله PCB دوگانه
-
ظرفیت1009
-
وزن نصب کننده0.79 کیلوگرم
-
اندازه نصب کننده56
-
تهیه کنندهاسم تی لاین
-
شرایطجدید
-
محل منبعچین
-
نام تجاریsmtline
-
گواهیYAMAHA Vibration Vibration Fit YV YS
-
شماره مدلایستگاه docking نوار نقاله PCB دوگانه
-
مقدار حداقل تعداد سفارش1
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه چوبی
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، پی پال
-
قابلیت ارائه10 عدد در روز

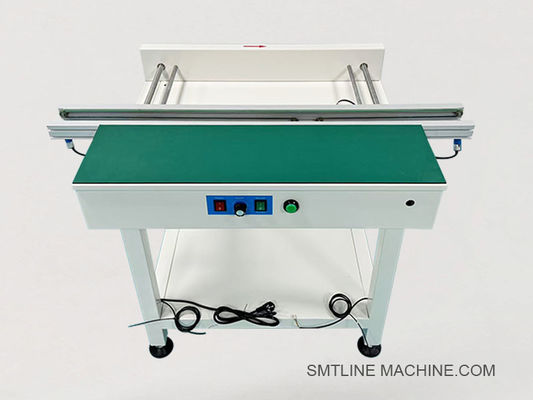

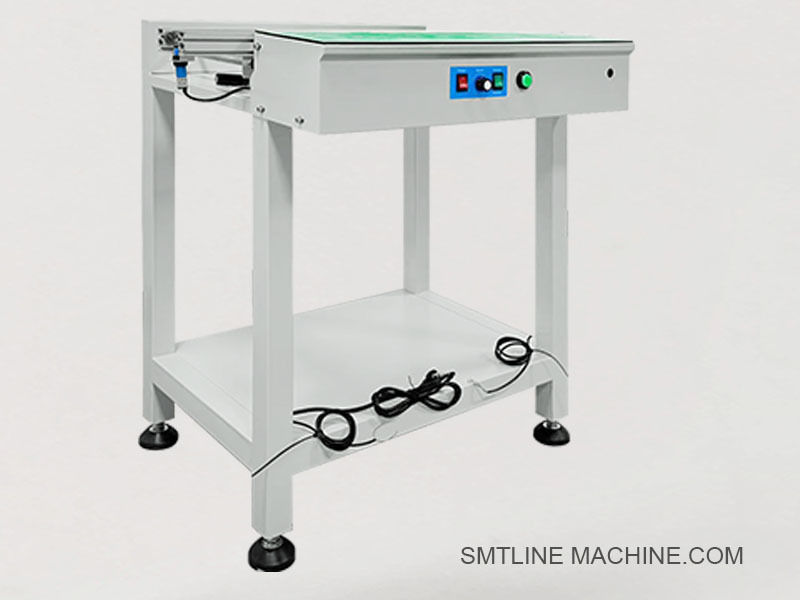

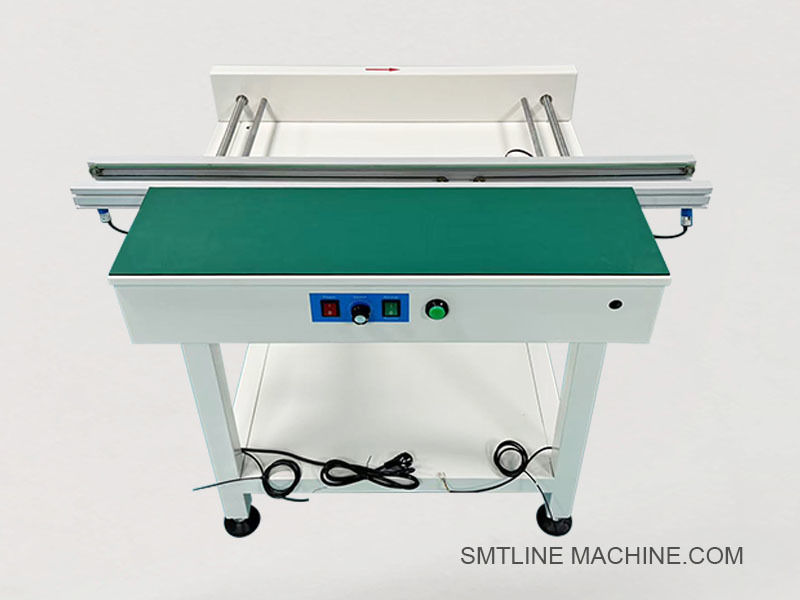

ایستگاه اتصال با راندمان بالا، نوار نقاله PCB دو مسیره برای انتقال یکپارچه برد
ایستگاه اتصال، نوار نقاله PCB دو مسیره
شرکت ما 11 سال است که در حال فعالیت است و قطعاً با کیفیت تضمین شده و تحویل سریع، بهترین انتخاب شما خواهد بود.
معرفی محصول – ایستگاه اتصال، نوار نقاله PCB دو مسیره
ایستگاه اتصال، نوار نقاله PCB دو مسیره یک ماژول حمل و نقل SMT درون خطی با راندمان بالا است که برای بافر، انتقال یا اتصال PCB ها بین تجهیزات بالادستی و پایین دستی طراحی شده است. این نوار نقاله با داشتن یک سیستم دو مسیره، به دو مسیر PCB مستقل اجازه می دهد تا به طور همزمان کار کنند و در نتیجه توان عملیاتی را برای خطوط تولید SMT دو مسیره بهینه می کند.
ویژگی های کلیدی
طراحی دو مسیره (دو خط): امکان انتقال همزمان دو PCB را فراهم می کند و بهره وری را در خطوط دو مسیره دو برابر می کند.
ریل های نوار نقاله با گیره لبه ای دقیق: عرض قابل تنظیم برای تناسب با طیف گسترده ای از اندازه های برد.
سازگار با SMEMA: به راحتی با ماشین های بالادستی/پایین دستی ادغام می شود.
بافر اتصال داخلی: در صورت مشغول بودن دستگاه بعدی، PCB ها را موقتاً نگه می دارد.
قاب آلومینیومی مدولار: محکم، ضد الکتریسیته ساکن و نگهداری آسان.
کنترل کاربر پسند: رابط صفحه لمسی یا صفحه دکمه با نشانگرهای LED.
حالت های اختیاری: عبور، توقف، انباشت یا بای پس بسته به پیکربندی خط در دسترس است.
مشخصات فنی
| مورد | مشخصات |
| مدل | DS-DT600 (مثال) |
| نوع نوار نقاله | نوار نقاله گیره لبه ای دو مسیره |
| اندازه PCB | 50 × 50 میلی متر – 460 × 250 میلی متر در هر مسیر |
| تنظیم عرض نوار نقاله | دستی یا موتوری (اختیاری) |
| سرعت نوار نقاله | 0–1000 میلی متر در دقیقه قابل تنظیم |
| ارتفاع نوار نقاله | 900 ± 20 میلی متر |
| جهت حمل و نقل | چپ به راست / راست به چپ (قابل تنظیم) |
| منبع تغذیه | AC 220V, 50/60Hz |
| سیستم کنترل | PLC + صفحه لمسی / صفحه دکمه |
| منبع هوا | 4–6 کیلوگرم بر سانتی متر مربع (در صورت وجود توقف پنوماتیکی) |
| جنس قاب | پروفیل آلومینیومی ESD |
ویژگی های اختیاری
حالت عبور یا انباشت
شروع/توقف کنترل شده توسط سنسور
برج نور یا زنگ هشدار
پایه اسکنر بارکد
تنظیم عرض موتوری
تایمر بافر / حالت بای پس
برنامه های کاربردی
تعادل و بافر خط SMT
پشتیبانی از خط تولید SMT دو مسیره
اتصال بین دستگاه های pick-and-place، اجاق های رفلو و AOI
لوازم جانبی مرتبط – ایستگاه اتصال، نوار نقاله PCB دو مسیره
1. لوازم جانبی مکانیکی
| لوازم جانبی | شرح |
| ریل های راهنمای دو مسیره | ریل های آلومینیومی یا فولادی ایمن ESD برای هر مسیر (عرض قابل تنظیم) |
| دسته تنظیم عرض مسیر | برای تغییرات فاصله ریل دستی (یا گزینه درایو پیچ موتوری) |
| تسمه/زنجیر نوار نقاله | تسمه زمان بندی یا تسمه تخت ایمن ESD برای حمل و نقل برد |
| غلتک های پشتیبانی لبه | جلوگیری از افتادگی PCB در حین انتقال طولانی |
| پدهای میز کار ضد الکتریسیته ساکن | نصب شده در انتهای قاب برای ایمنی و محافظت از اپراتور |
| پایه های قابل تنظیم ارتفاع | برای تراز کردن ارتفاع نوار نقاله برای مطابقت با تجهیزات بالادستی/پایین دستی |
2. اجزای الکتریکی
| لوازم جانبی | شرح |
| سنسورهای فوتوالکتریک | تشخیص PCB در نقاط ورودی، میانی یا خروجی (در هر مسیر) |
| سوئیچ های محدود | تغییرات موقعیت ریل یا محافظ را تشخیص می دهد |
| صفحه لمسی یا دکمه ها | رابط انسان و ماشین (HMI) برای کنترل نوار نقاله |
| برج سیگنال LED | چراغ استک قرمز/زرد/سبز برای نشان دادن وضعیت |
| کلید برق و برد کنترل | موتور/سنسورها را تغذیه می کند و منطق را مدیریت می کند |
| کابل های ارتباطی SMEMA | کنترل درون خطی را با سایر دستگاه های SMT فعال می کند (هر دو مسیر) |
3. اجزای کنترل و منطق
| لوازم جانبی | شرح |
| کنترلر PLC | زمان بندی، سنسورها، بافر و حالت ها را برای هر مسیر کنترل می کند |
| کنترل کننده سرعت (VFD) | سرعت موتور نوار نقاله را به طور مستقل برای هر مسیر کنترل می کند |
| برد درایور موتور | برای عملکرد موتور پله ای/سروو (در صورت استفاده از تنظیم عرض موتوری) |
4. اجزای پنوماتیکی اختیاری
| لوازم جانبی | شرح |
| سیلندرهای استاپر | PCB ها را به طور موقت در حین بافر یا مرحله انتظار نگه دارید |
| شیر برقی | جریان هوا را به استاپر های پنوماتیکی کنترل می کند |
| رگولاتور فیلتر هوا (FRL) | هوای تمیز و خشک را برای قطعات پنوماتیکی تضمین می کند |
| لوله کشی هوای PU | شیلنگ هوای ضد الکتریسیته ساکن برای مسیریابی سیستم هوا |
5. گزینه های نگهداری و ارتقا
| لوازم جانبی | شرح |
| روغن روان کننده | برای چرخ دنده های درایو یا سیستم های ریلی (VG32 یا معادل آن) |
| ابزارهای تمیز کننده | برس، دستمال مرطوب، هوای فشرده ایمن ESD |
| تسمه های جایگزین | تسمه های تخت یا زمان بندی یدکی برای هر مسیر |
| مجموعه سنسور یدکی | فرستنده/گیرنده پشتیبان برای تشخیص نوری |
| پایه اسکنر بارکد | اتصال قاب برای اسکن/ردیابی کد |
| پرده نوری (اختیاری) | محافظت از اپراتور برای مناطق دسترسی باز |
شماره قطعات مرتبط – ایستگاه اتصال، نوار نقاله PCB دو مسیره
1. اجزای مکانیکی
| نام قطعه | نام قطعه |
| ریل راهنمای دو مسیره (چپ) | ریل آلومینیومی ESD، طول 300 میلی متر |
| ریل راهنمای دو مسیره (راست) | راهنمای سمت راست منطبق |
| مجموعه پیچ سرب تنظیم عرض | مجموعه تنظیم دستی برای هر دو مسیر |
| تسمه نقاله (ESD) | تسمه زمان بندی ایمن ESD با عرض 6 میلی متر |
| غلتک پشتیبانی لبه | غلتک 20 میلی متری برای پایداری برد طولانی |
| پایه دستگاه قابل تنظیم | رزوه M12، ارتفاع 80 میلی متر، ضد لرزش |
2. اجزای الکتریکی
| نام قطعه | شرح |
| سنسور فوتوالکتریک (ورودی) | تشخیص PCB ورودی/خروجی |
| سنسور فوتوالکتریک (مسیر میانی) | سنسور میانی نوار نقاله، نوع انتشار |
| چراغ برج سیگنال (3 رنگ) | قرمز/سبز/زرد، 220 ولت، با زنگ |
| صفحه دکمه لمسی | صفحه عملیات دو مسیره |
| کلید برق (اصلی) | نوع راکر با محافظ فیوز |
| کابل SMEMA (10 پین، دو مسیره) | کابل ارتباطی برای خطوط SMT دو مسیره |
3. قطعات کنترل و منطق
| نام قطعه | شرح |
| کنترلر PLC (میتسوبیشی) | منطق دو مسیره را کنترل می کند |
| HMI صفحه لمسی (Weinview) | صفحه نمایش 7 اینچی برای کنترل دو مسیره |
| اینورتر / کنترل کننده سرعت | کنترل سرعت برای موتور نوار نقاله |
| موتور (درایو نوار نقاله) | موتور DC 60W 24V برای نوار نقاله گیره لبه ای |
4. لوازم جانبی پنوماتیکی (در صورت وجود)
| نام قطعه | شرح |
| سیلندر استاپر (x2) | سیلندر هوا فشرده، سوراخ 25 میلی متری |
| شیر برقی (دوگانه 5/2) | شیر AIRTAC 5/2 طرفه، دو کاناله |
| واحد FRL (آماده سازی هوا) | ترکیب فیلتر-رگولاتور-روغن زن |
| لوله کشی هوای PU (6 میلی متر، سیاه) | لوله کشی هوای ایمن ESD 6 میلی متری |
5. قطعات اختیاری / نگهداری
| نام قطعه | شرح |
| روغن روان کننده | برای شفت درایو و ریل های راهنمای خطی |
| کیت سنسور یدکی (2 در 1) | مجموعه جایگزینی سنسور ورودی + خروجی |
| تسمه زمان بندی جایگزین | تسمه زمان بندی دو مسیره 6 میلی متری (یدکی) |
| براکت پایه اسکنر بارکد | برای راه اندازی اسکنر دو مسیره |
| پرده نوری ایمنی (اختیاری) | عرض 400 میلی متر، ایمن ESD، سازگار با دو مسیره |
راهنمای سوالات متداول – ایستگاه اتصال، نوار نقاله PCB دو مسیره
1. نوار نقاله PCB ایستگاه اتصال دو مسیره چیست؟
این یک سیستم نوار نقاله SMT درون خطی است که با دو مسیر مستقل برای انتقال، بافر یا اتصال PCB ها بین دستگاه هایی مانند چاپگرهای صفحه، مونتاژ کننده ها، AOI یا کوره ها در خطوط تولید دو مسیره طراحی شده است.
2. مزایای طراحی دو مسیره چیست؟
دو برابر شدن توان عملیاتی در یک ردپای فشرده
پشتیبانی از تولید موازی PCB های مختلف یا یکسان
کاهش زمان انتظار خط با مدیریت مستقل مسیرهای چپ/راست
ایده آل برای خطوط LED، برد اصلی تلویزیون و SMT با ترکیب بالا
3. ایستگاه اتصال چه عملکردهایی را ارائه می دهد؟
انتقال PCB ها از یک دستگاه به دستگاه دیگر
بافر PCB ها در صورت مشغول بودن ایستگاه بعدی
مطابقت زمان بندی بین دستگاه ها
حالت های بای پس، عبور یا انباشت اختیاری
4. چه اندازه PCB پشتیبانی می شود؟
محدوده معمولی: 50 × 50 میلی متر تا 460 × 250 میلی متر در هر مسیر
عرض نوار نقاله به صورت دستی یا موتوری قابل تنظیم است
اندازه های سفارشی در صورت درخواست در دسترس است
5. ارتفاع و جهت نوار نقاله چقدر است؟
ارتفاع استاندارد: 900 ± 20 میلی متر
جهت حمل و نقل: چپ به راست یا راست به چپ (قابل تنظیم)
6. آیا ارتباط SMEMA پشتیبانی می شود؟
بله. نوار نقاله کاملاً با SMEMA برای هر دو مسیر سازگار است و امکان برقراری ارتباط یکپارچه با تجهیزات SMT بالادستی/پایین دستی را فراهم می کند.
7. چه نوع کنترلی در دسترس است؟
HMI صفحه لمسی یا صفحه کنترل دکمه
اتوماسیون مبتنی بر PLC برای عملکرد قابل اعتماد
پشتیبانی از شروع/توقف خودکار مبتنی بر سنسور و کنترل خاص مسیر
8. آیا استاپر های پنوماتیکی شامل می شوند؟
استاپر های پنوماتیکی اختیاری هستند، اما معمولاً برای کنترل موقعیت برد و بافر گنجانده می شوند. در صورت استفاده به فشار هوای 4–6 کیلوگرم بر سانتی متر مربع نیاز دارد.
9. قطعات یدکی یا اختیاری رایج چیست؟
تسمه های نوار نقاله (تسمه های زمان بندی ایمن ESD)
سنسورهای فوتوالکتریک (سری Omron E3Z/E3F)
سیلندرهای فشاری (برای عملکرد استاپر)
چراغ های برج سیگنال
براکت های اسکنر بارکد
کابل های SMEMA
10. چه نگهداری لازم است؟
روزانه: تسمه ها را تمیز کنید و سنسورها را بررسی کنید
هفتگی: مکانیسم عرض ریل و درایو موتور را بازرسی کنید
ماهانه: ریل ها را روغن کاری کنید و سیم کشی/پنوماتیک را بازرسی کنید
در صورت نیاز تسمه ها یا سنسورهای فرسوده را تعویض کنید
11. آیا می توان آن را سفارشی کرد؟
بله! ما سفارشی سازی هایی مانند:
عرض یا ارتفاع نوار نقاله
سنسورهای اضافی
تنظیم عرض موتوری
منطق چند حالته (عبور، انباشت، بای پس رد)
ادغام اسکنر بارکد
رابط های آماده MES
12. زمان تحویل چقدر است؟
پیکربندی های استاندارد: 3–5 روز کاری
مدل های سفارشی: 7–10 روز کاری
ما از تحویل فوری با قطعات موجود در انبار پشتیبانی می کنیم
