دانلود کننده PCB نوع L برای اتوماسیون خط SMT کارآمد و دستکاری صفحه
شرکت ما 11 سال است که در حال فعالیت است و قطعاً با کیفیت تضمین شده و تحویل سریع، بهترین انتخاب شما خواهد بود.

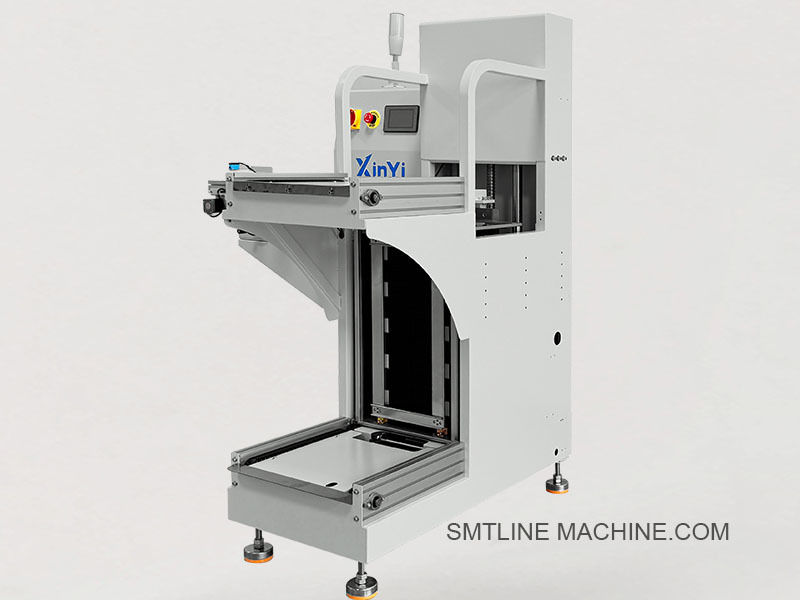

معرفی محصول – بارگیرنده (برداشت‌کننده) PCB از نوع L
بارگیرنده PCB از نوع L که به عنوان برداشت‌کننده PCB از نوع L نیز شناخته می‌شود، در انتهای خط تولید SMT برای تخلیه خودکار PCBهای تمام شده به داخل مجلات ذخیره‌سازی استفاده می‌شود. ساختار L شکل آن، قفسه مجله را عمود بر نوار نقاله قرار می‌دهد، که باعث صرفه‌جویی در فضای کف و امکان جابجایی آسان‌تر مجله در محیط‌های فشرده می‌شود.
ویژگی های کلیدی
جهت‌گیری مجله L شکل: با قرار دادن مجلات در زاویه 90 درجه نسبت به نوار نقاله، طرح‌بندی کف را بهینه می‌کند.
تخلیه کاملاً خودکار: انتقال PCBها از نوار نقاله به داخل شیارهای مجله با استفاده از یک بازوی فشار و سیستم بالابر.
عملکرد صفحه لمسی: HMI بصری برای تنظیم حالت‌های عملیاتی، کنترل بالابر و عیب‌یابی.
کنترل شیار قابل برنامه‌ریزی: پشتیبانی از رد کردن شیار خالی، گام تخلیه قابل تنظیم و تشخیص مجله پر.
سازگار با SMEMA: امکان برقراری ارتباط درون خطی با تجهیزات AOI، reflow یا بازرسی.
طراحی ایمن و پایدار: قاب آلومینیومی با ساختار ایمن ESD، دکمه توقف اضطراری و پوشش‌های محافظ.
مشخصات فنی
| مورد | مشخصات |
| مدل | بارگیرنده / برداشت‌کننده PCB از نوع L |
| محدوده اندازه PCB | 50 × 50 میلی‌متر تا 330 × 250 میلی‌متر (قابل تنظیم) |
| اندازه مجله | 355 × 320 × 563 میلی‌متر (استاندارد) |
| زمان چرخه | تقریباً 6 ثانیه/PCB |
| ارتفاع نوار نقاله | 900 ± 20 میلی‌متر |
| جهت حمل و نقل | چپ به راست یا راست به چپ |
| منبع هوا | 4–6 کیلوگرم بر سانتی‌متر مربع |
| منبع تغذیه | AC 220V, 50/60Hz |
| سیستم کنترل | PLC + صفحه لمسی |
| وزن | تقریباً 180–250 کیلوگرم |
کاربردها
تخلیه PCB در انتهای خط در خطوط تولید SMT/EMS
معمولاً پس از اجاق‌های reflow، AOI، تستر‌های عملکردی استفاده می‌شود
مناسب برای PCBهای سفت و سخت، نیمه انعطاف‌پذیر یا LED
لوازم جانبی مرتبط – بارگیرنده / برداشت‌کننده PCB از نوع L
1. لوازم جانبی مجله و جابجایی
| لوازم جانبی | شرح |
| مجله PCB استاندارد | 355×320×563 میلی‌متر یا 390×320×570 میلی‌متر، قاب ایمن ESD |
| مجموعه گیره مجله | مجله را به طور ایمن روی پلت فرم بالابر نگه می‌دارد |
| پلت فرم بالابر مجله | پلت فرم برقی برای حرکت عمودی مجله |
| بازوی فشار مجله | PCB را از نوار نقاله به داخل شیار مجله منتقل می‌کند |
2. اجزای مکانیکی
| لوازم جانبی | شرح |
| ریل راهنما (قابل تنظیم) | برای تراز کردن PCB و انتقال پایدار |
| متوقف‌کننده PCB | PCB را در نقطه فشار صحیح متوقف می‌کند. فعال شده با سنسور |
| پانل‌ها / پوشش‌های قاب | پانل‌های جانبی و پوشش‌های بالایی آلومینیومی ایمن ESD |
| تسمه نقاله یا زنجیر | بخش نوار نقاله ضد استاتیک برای انتقال PCB |
| پایه‌های پشتیبانی قابل تنظیم | تنظیم ارتفاع و تراز برای ارتفاع نوار نقاله |
3. اجزای الکتریکی و کنترلی
| لوازم جانبی | شرح |
| کنترل‌کننده PLC | معمولاً از Mitsubishi، Siemens یا Omron |
| صفحه لمسی (HMI) | 7 اینچ یا 10 اینچ برای رابط کاربری و تنظیمات |
| سنسورهای فوتوالکتریک | ورود PCB، وضعیت شیار مجله یا شرایط خالی را تشخیص می‌دهد |
| کلید توقف اضطراری | ایمنی اپراتور — فوراً دستگاه را متوقف می‌کند |
| کلید برق / کلید اصلی | ورودی AC را کنترل می‌کند. شامل مدار فیوز |
| کابل رابط SMEMA | با دستگاه‌های بالادستی (AOI، reflow و غیره) ارتباط برقرار می‌کند |
4. لوازم جانبی پنوماتیک
| لوازم جانبی | شرح |
| سیلندر هوا (بازوی فشار) | PCB را به داخل شیار مجله هدایت می‌کند |
| شیر برقی | جریان هوا را به سیلندر هدایت می‌کند. نوع مشترک 5/2 طرفه |
| واحد FRL (فیلتر + رگولاتور + روغن‌زن) | تامین هوای تمیز و تنظیم شده را تضمین می‌کند |
| لوله پنوماتیک (6 میلی‌متر/8 میلی‌متر) | لوله های هوای ضد استاتیک برای تمام سیستم های هوا |
5. ابزار نگهداری و لوازم جانبی ایمنی
| لوازم جانبی | شرح |
| روغن روان کننده | برای نگهداری ریل راهنما (VG32 یا معادل آن) |
| ابزار تمیز کننده | برس ضد استاتیک، دمنده هوا، پارچه ESD |
| کیت فیوز یدکی | برای واحد کنترل برق اصلی |
| کیت ابزار | آچار آلن، پیچ گوشتی، مجموعه آچار |
| پرده ایمنی نوری (اختیاری) | محافظت از اپراتور را در اطراف منطقه کار افزایش می‌دهد |
6. ارتقاهای اختیاری
| لوازم جانبی | شرح |
| پایه اسکنر بارکد | برای ادغام ردیابی محصول درون خطی |
| چراغ هشدار مجله پر | برج سیگنال برای نشان دادن نیاز به تعویض مجله |
| آداپتور مجله سفارشی | برای اندازه‌های غیر استاندارد برد یا حامل |
شماره قطعات مرتبط – بارگیرنده / برداشت‌کننده PCB از نوع L
1. قطعات مجله و جابجایی
| نام قطعه | شرح |
| مجله PCB استاندارد | 355 × 320 × 563 میلی‌متر (اندازه استاندارد) |
| مجله PCB بزرگ | 390 × 320 × 570 میلی‌متر |
| مجموعه گیره مجله | مکانیزم بستن برای ایمن‌سازی مجله |
| مونتاژ پلت فرم بالابر | واحد بالابر عمودی موتوری |
2. اجزای مکانیکی
| نام قطعه | شرح |
| مونتاژ بازوی فشار | بازوی فشار پنوماتیک |
| ریل راهنما (قابل تنظیم) | ریل آلومینیومی، ایمن ESD، طول 250 میلی‌متر |
| متوقف‌کننده PCB (نوع سنسور) | PCB را قبل از بارگیری در مجله متوقف می‌کند |
| زنجیر/تسمه نقاله | تسمه ایمن ESD با عرض 6 میلی‌متر |
| پایه‌های قابل تنظیم | پایه تراز ضد لرزش، رزوه M12 |
3. اجزای الکتریکی و کنترلی
| نام قطعه | شرح |
| کنترل‌کننده PLC (Mitsubishi) | 24 ورودی/خروجی، که در بسیاری از مدل‌های برداشت‌کننده استفاده می‌شود |
| صفحه لمسی HMI (Weinview) | صفحه نمایش 7 اینچی برای کنترل اپراتور |
| سنسور فوتوالکتریک | تشخیص موقعیت (PCB یا شیار) |
| دکمه توقف اضطراری | کلید اضطراری قرمز 22 میلی‌متری از نوع چرخشی |
| کابل ارتباطی SMEMA | کابل رابط 10 پین برای ارتباطات درون خطی |
4. لوازم جانبی پنوماتیک
| نام قطعه | شرح |
| سیلندر هوا (فشاردهنده) | سیلندر هوای فشرده، سوراخ 32 میلی‌متری، کورس 50 میلی‌متری |
| شیر برقی | 5/2 طرفه کویل دوتایی |
| واحد FRL | واحد فیلتر + رگولاتور + روغن‌زن |
| لوله هوا (6 میلی‌متر) | لوله PU مشکی ایمن ESD |
5. اجزای نگهداری و اختیاری
| نام قطعه | شرح |
| روغن روان کننده | برای ریل راهنما و مکانیزم بالابر |
| پرده ایمنی نوری | مانع ایمنی اختیاری |
| چراغ برج سیگنال | چراغ پشته قرمز/سبز/زرد، 220 ولت |
| پایه اسکنر بارکد | براکت نصب برای اسکنر درون خطی |
| کیت فیوز یدکی | فیوزهای 5 آمپر، 220 ولت با نگهدارنده فیوز |
راهنمای سوالات متداول – بارگیرنده / برداشت‌کننده PCB از نوع L
1. بارگیرنده PCB از نوع L برای چه استفاده می‌شود؟
بارگیرنده PCB از نوع L (که برداشت‌کننده PCB نیز نامیده می‌شود) در انتهای خط تولید SMT برای دریافت و تخلیه خودکار PCBهای تمام شده از نوار نقاله به داخل مجلات ذخیره‌سازی استفاده می‌شود. این امر جابجایی ایمن و کارآمد بردهای تکمیل شده را تضمین می‌کند.
2. چرا به آن «L-type» می‌گویند؟
زیرا قفسه مجله در زاویه 90 درجه (عمود) بر جهت نوار نقاله PCB قرار دارد و یک شکل L را تشکیل می‌دهد. این طرح در فضا صرفه‌جویی می‌کند و دسترسی بهتری را برای اپراتورها فراهم می‌کند.
3. چه نوع PCBهایی را می‌تواند تخلیه کند؟
PCBهای سفت و سخت استاندارد
بردهای نور LED
بردهای آلومینیومی یا فایبرگلاس (FR4)
اندازه PCB معمولاً از 50 × 50 میلی‌متر تا 330 × 250 میلی‌متر (قابل تنظیم)
4. اندازه‌های مجله سازگار چیست؟
355 × 320 × 563 میلی‌متر (استاندارد)
390 × 320 × 570 میلی‌متر (اختیاری)
اندازه‌های مجله سفارشی بنا به درخواست پشتیبانی می‌شوند
5. ویژگی‌های اصلی چیست؟
قرارگیری مجله L شکل برای طرح‌بندی خط فشرده
بارگیری PCB کاملاً خودکار در مجلات
صفحه لمسی + سیستم کنترل PLC
گام شیار قابل برنامه‌ریزی و عملکرد رد کردن خالی
رابط SMEMA سازگار
اینترلاک‌های ایمنی و دکمه توقف اضطراری
قاب آلومینیومی با سطح ضد استاتیک
6. زمان چرخه برای هر PCB چقدر است؟
حدود 6–10 ثانیه در هر برد، بسته به اندازه برد و سرعت فشار
7. چه عملکردهای ایمنی گنجانده شده است؟
کلید توقف اضطراری
پوشش‌های محصور شده روی قطعات متحرک
آلارم خطا و زنگ
اختیاری: پرده ایمنی نوری (برای محافظت از اپراتور)
8. قطعات اصلی قابل تعویض چیست؟
مونتاژ بازوی فشار
موتور یا سیلندر بالابر
سنسورها (فوتوالکتریک یا تشخیص شیار)
پنل صفحه لمسی
شیر برقی و لوله پنوماتیک
گیره‌های مجله و ریل‌های راهنما
9. چه نگهداری لازم است؟
روزانه: نوار نقاله را تمیز کنید، قطعات شل را بررسی کنید
هفتگی: سنسورها و مکانیزم فشار را بازرسی کنید
ماهانه: ریل راهنما را روغن‌کاری کنید و سیستم فشار هوا را بررسی کنید
در صورت نیاز: قطعات فرسوده را تعویض کنید (تسمه‌ها، سیلندرها، فیوزها)
10. آیا می‌توان آن را با سیستم‌های MES یا بارکد ادغام کرد؟
بله. بسیاری از مدل‌ها از ادغام با موارد زیر پشتیبانی می‌کنند:
جمع‌آوری داده‌های MES
اسکنرهای بارکد درون خطی
سیستم‌های ردیابی
11. آیا سفارشی‌سازی در دسترس است؟
بله. می‌توانید درخواست کنید:
تغییر اندازه مجله
سفارشی‌سازی عرض نوار نقاله
پورت‌های ورودی/خروجی یا ماژول‌های شبکه اضافی
برج سیگنال یا زنگ خارجی
