بارگذاری کننده PCB نوع L برای بهره وری خط تولید SMT خودکار

بارگیر PCB از نوع L​

شرکت ما 11 سال است که در حال فعالیت است و قطعاً با تضمین کیفیت و تحویل سریع، بهترین انتخاب شما خواهد بود.

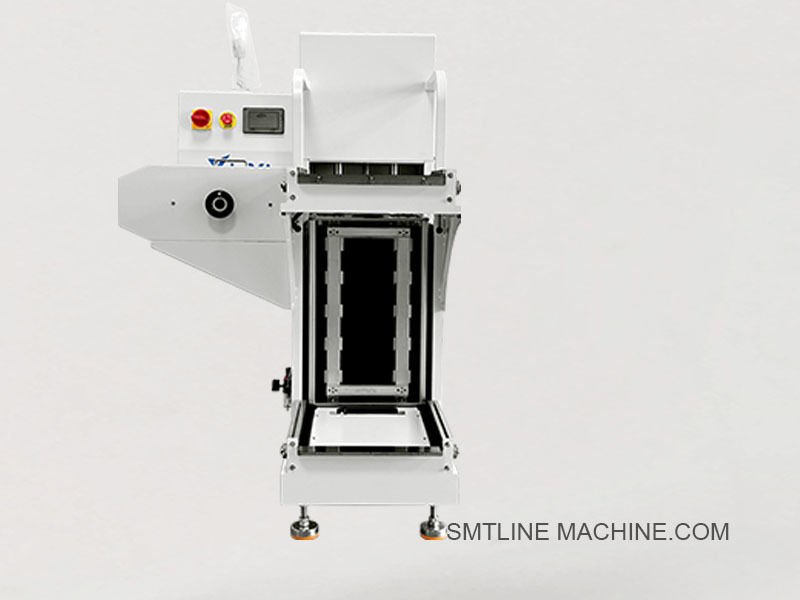

معرفی محصول – بارگیر PCB از نوع L

بارگیر PCB از نوع L یک دستگاه بارگیری خودکار برد است که برای انتقال PCBها به خطوط تولید SMT در پیکربندی «L شکل» طراحی شده است. این دستگاه معمولاً در انتهای جلویی خط SMT نصب می‌شود و برای بارگیری PCBهای خام یا مونتاژ شده از مجلات بر روی سیستم نوار نقاله استفاده می‌شود و امکان انتقال یکپارچه به تجهیزات پایین‌دستی مانند چاپگرها، مونتاژکننده‌ها یا دستگاه‌های بازرسی را فراهم می‌کند.

ویژگی های کلیدی

چیدمان L شکل: با چیدمان مجلات و نوار نقاله در 90 درجه، فضای کف را ذخیره می کند.
بارگیری خودکار PCB: بردها را از مجله به نوار نقاله خط با استفاده از یک سیستم فشاردهنده و بالابر منتقل می کند.
عملکرد صفحه نمایش لمسی: HMI با کاربری آسان برای تنظیم پارامترها و کار با بارگیر.
سازگار با مجلات استاندارد: از اندازه های مجله 390×320 میلی متر یا سفارشی پشتیبانی می کند.
ویژگی های ایمنی: شامل پوشش های محافظ، سیستم هشدار و دکمه توقف اضطراری.
ساخت و ساز بادوام: قاب آلومینیومی با عملیات سطحی ضد الکتریسیته ساکن.

مشخصات فنی

برنامه های کاربردی

بارگیری جلویی برای خطوط مونتاژ SMT
مناسب برای برد LED، برد تلفن همراه و مونتاژ لوازم الکترونیکی مصرفی
در ترکیب با واحدهای تخلیه کننده، نوار نقاله و بافر استفاده می شود

لوازم جانبی مرتبط – بارگیر PCB از نوع L

1. اجزای مجله

مجلات PCB استاندارد
جنس: آلومینیوم، پلاستیک ایمن ESD
اندازه ها: 355×320×563 میلی متر، 390×320×570 میلی متر، یا سفارشی
گیره های قفسه مجله – مجله را در موقعیت ثابت نگه می دارد
پلت فرم بالابر مجله – میز بالابر برقی برای حرکت عمودی

2. قطعات مکانیکی

مونتاژ بازوی فشار – PCBها را از مجله به نوار نقاله منتقل می کند
موتور بالابر – حرکت عمودی قفسه مجله را کنترل می کند
مجموعه ریل راهنما – برای موقعیت یابی PCB و انتقال روان
استاپر PCB (کنترل شده با سنسور) – از عدم تراز در حین فشار جلوگیری می کند
پوشش های جانبی و پانل های قاب – پروفیل های آلومینیومی با پوشش ضد الکتریسیته ساکن
پایه های قابل تنظیم ارتفاع – برای تراز کردن دستگاه

3. اجزای الکتریکی و کنترلی

واحد کنترلر PLC – معمولاً میتسوبیشی، امرون یا زیمنس
HMI صفحه نمایش لمسی – برای تنظیمات پارامتر و عیب یابی
سنسورهای فوتوالکتریک – وجود و موقعیت PCB را تشخیص می دهند
کلید توقف اضطراری
کلید برق و واحد قطع کننده
شیرهای برقی هوا – سیستم های پنوماتیک را کنترل می کنند
سیم کشی – اتصالات برق و سیگنال

4. لوازم جانبی پنوماتیک

سیلندر هوا (عملگر بازوی فشار)
رگولاتور فیلتر هوا (واحد FRL)
صدا خفه کن و لوله کشی پنوماتیک
سنسور خلاء (در صورت وجود)

5. ابزار و کیت های نگهداری

روان کننده برای راهنماهای خطی
پارچه های تمیز کننده / برس های ایمن ESD
کیت فیوز یدکی
مجموعه ابزار (آچار آلن، پیچ گوشتی)
گیج کالیبراسیون راهنمای PCB

6. لوازم جانبی / ارتقاء اختیاری

کابل های رابط SMEMA – برای ارتباط خط با تجهیزات بالادستی/پایین دستی
پایه اسکنر بارکد – برای ردیابی درون خطی
پرده ایمنی نوری – ایمنی اپراتور را افزایش می دهد
آداپتورهای مجله سفارشی – برای اندازه های خاص برد
پوشش گرد و غبار – برای استفاده در محیط های اتاق تمیز

شماره قطعات مرتبط – بارگیر PCB از نوع L

1. قطعات مجله و جابجایی

2. اجزای مکانیکی

3. اجزای الکتریکی و کنترلی

4. اجزای پنوماتیک

5. نگهداری و لوازم جانبی اختیاری

راهنمای سوالات متداول – بارگیر PCB از نوع L

1. بارگیر PCB از نوع L برای چه مواردی استفاده می شود؟

بارگیر PCB از نوع L برای بارگیری خودکار PCBها از مجلات ذخیره سازی به خط تولید SMT طراحی شده است. طراحی «L شکل» آن، چیدمان کارآمد فضا و ادغام خط انعطاف پذیر را امکان پذیر می کند.

2. چرا به آن «L-type» می گویند؟

زیرا قفسه مجله عمود (90 درجه) بر جهت نوار نقاله قرار دارد و شکل «L» را تشکیل می دهد. این باعث صرفه جویی در فضا می شود و امکان دسترسی جانبی را فراهم می کند.

3. چه نوع مجلاتی پشتیبانی می شوند؟

اندازه استاندارد: 355 × 320 × 563 میلی متر
اختیاری: 390 × 320 × 570 میلی متر یا اندازه های سفارشی
جنس: قاب آلومینیومی با پانل های جانبی ایمن ESD

4. چه اندازه PCB سازگار است؟

حداقل اندازه: 50 × 50 میلی متر
حداکثر اندازه: 330 × 250 میلی متر (قابل تنظیم)
پیکربندی بارگیر خود را بررسی کنید یا عرض ریل را بر این اساس تنظیم کنید.

5. ویژگی های کلیدی چیست؟

طراحی L شکل صرفه جویی در فضا
مکانیسم بالابر و بازوی فشار خودکار
رابط صفحه نمایش لمسی با کنترل PLC
سازگار با ارتباطات SMEMA
ساختار ایمن ESD و عملکرد کم صدا
توقف اضطراری و پوشش های ایمنی

6. زمان چرخه برای هر PCB چقدر است؟

معمولاً حدود 6 تا 10 ثانیه در هر برد، بسته به ضخامت برد، نوع مجله و پیکربندی.

7. قطعات فرسوده یا لوازم جانبی اصلی چه هستند؟

بازوی فشار
موتور بالابر و تسمه
سنسورها (نوع فوتوالکتریک)
شیرهای برقی و سیلندرهای هوا
گیره های قفسه مجله
پنل کنترل یا صفحه نمایش لمسی

8. چه نگهداری لازم است؟

هفتگی: سنسورها را بررسی کنید، ریل ها را تمیز کنید
ماهانه: راهنمای بالابر را روغن کاری کنید، تسمه ها را بررسی کنید
فصلی: بازوی فشار را بازرسی کنید، E-stop را تست کنید
فیلترهای هوا و قطعات پنوماتیک را در صورت نیاز تعویض کنید

9. چه ویژگی های ایمنی گنجانده شده است؟

دکمه توقف اضطراری
پوشش های جانبی محافظ
پرده ایمنی نوری اختیاری
بازر هشدار برای خطاها یا گیرها

10. آیا می توان آن را سفارشی کرد؟

بله. بسیاری از مدل ها پشتیبانی می کنند:

اندازه های مجله سفارشی
کنترل پدال پا
اسکنر بارکد درون خطی
ورودی/خروجی اضافی برای MES یا ادغام ردیابی
