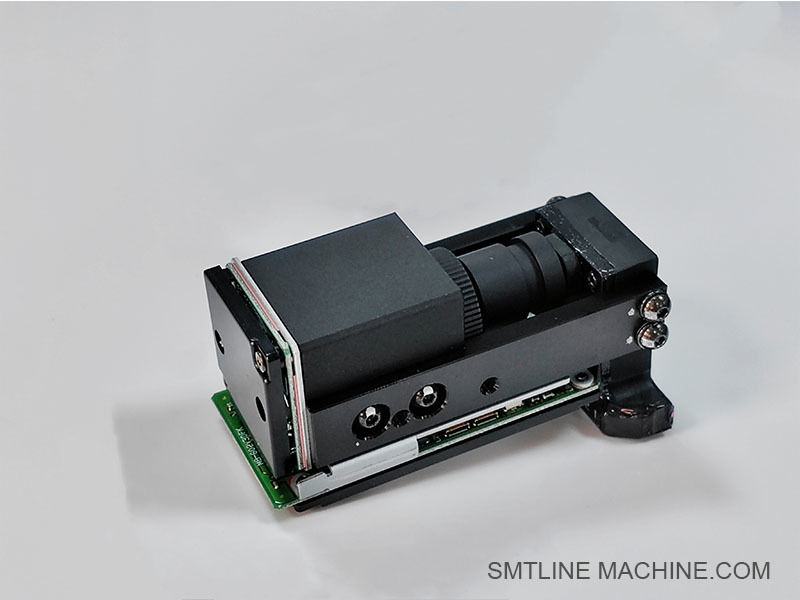

FUJI 2AGKHA014000 AA66W00 V12 سر کارگر دوربین IPS قطعات یدکی SMT

FUJI2AGKHA014000 AA66W00 V12 دوربین IPS سر کار
شرکت ما 11 سال است که در حال فعالیت است و قطعاً با تضمین کیفیت و تحویل سریع بهترین انتخاب شما خواهد بود.

بررسی اجمالی محصول

شماره قطعه: 2AGKHA014000
مدل: AA66W00
نام جزء: دوربین IPS (حسگر پردازش تصویر)
دستگاه قابل اجرا: سری FUJI NXT — سازگار با سرهای کار V12 و H24
عملکرد: دوربین سیستم بینایی یکپارچه شده در سر کار برای شناسایی و کالیبراسیون قرارگیری اجزای با سرعت بالا و دقت بالا.

ویژگی های کلیدی

1. تشخیص تصویر با دقت بالا
دوربین IPS تصاویر با وضوح بالایی از اجزا و موقعیت های PCB در هنگام برداشت و قرار دادن ثبت می کند و به سیستم اجازه می دهد تا موقعیت، جهت گیری و تراز دقیق اجزا را قبل از نصب تعیین کند.

2. تشخیص وضعیت چند زاویه ای
قادر به تشخیص جهت گیری اجزا در زوایای متعدد — از جمله نماهای جانبی — برای جلوگیری از قرارگیری نادرست و اطمینان از ثبات کیفیت.

3. طراحی فشرده و سبک وزن
ماژول دوربین سبک وزن است و مستقیماً در سر کار (تقریباً 2.5 کیلوگرم در مجموع برای سر) ادغام شده است و امکان حرکت سریع و کنترل دقیق با کاهش اینرسی مکانیکی را فراهم می کند.

مشخصات و سازگاری

استفاده و جایگزینی

این قطعه معمولاً در طول تعمیر و نگهداری منظم یا در صورت وجود مشکل در گرفتن تصویر، خطاهای تراز یا عدم موفقیت در تشخیص بینایی در فرآیند قرار دادن تعویض می شود.
نصب نیاز به کالیبراسیون تراز با نرم افزار دستگاه دارد.
این یک قطعه اصلی FUJI است یا ممکن است از طریق تامین کنندگان شخص ثالث به عنوان یک قطعه یدکی سازگار در دسترس باشد.

خلاصه

دوربین IPS FUJI AA66W00 (2AGKHA014000) یک بخش حیاتی از سر کار V12 برای پلت فرم FUJI NXT SMT است. پردازش تصویر با سرعت بالا، تشخیص چند زاویه ای و ادغام فشرده آن، قرارگیری دقیق و قابل اعتماد اجزا را تضمین می کند و به بهبود بازده و راندمان کلی تولید کمک می کند.

لوازم جانبی مرتبط برای دوربین IPS FUJI AA66W00 (سر V12)

ابزار و لوازم جانبی اختیاری

جیگ / وسایل کالیبراسیون – در طول نگهداری یا تعویض دوربین IPS استفاده می شود.
ماژول نرم افزار تراز بینایی – ابزارهای نرم افزاری اختیاری که در سیستم های FUJI NXT برای تنظیم تصویر IPS استفاده می شوند.
کابل ها / کانکتورها – کابل های سیگنال یا برق دوربین خاص (با FUJI یا تامین کننده برای مشخصات منطبق تماس بگیرید).
کیت تمیز کردن لنز سیستم بینایی FUJI – ابزارهای ضد استاتیک و بدون گرد و غبار برای حفظ کیفیت تصویر.

شماره قطعات مرتبط برای دوربین IPS FUJI AA66W00 (سر V12)

این شماره قطعات ممکن است بسته به نسل خاص FUJI NXT (I/II/III) و پیکربندی دستگاه کمی متفاوت باشد.

راهنمای سوالات متداول

نام محصول: دوربین IPS FUJI

مدل: AA66W00

شماره قطعه: 2AGKHA014000

استفاده شده در: سر کار FUJI NXT V12 (همچنین با H24 سازگار است)

1. عملکرد دوربین IPS AA66W00 چیست؟

دوربین IPS (حسگر پردازش تصویر) در سر کار V12 ادغام شده است. نقش اصلی آن عبارت است از:

تصاویر با وضوح بالا از اجزا و پدهای PCB را ثبت کنید.
موقعیت، جهت گیری و شیب اجزا را قبل از قرار دادن تشخیص دهید.
به اصلاح آفست قرار دادن برای اطمینان از دقت بالا کمک کنید.

2. دوربین کجا نصب شده است؟

دوربین IPS در داخل واحد سر کار V12، مستقیماً پشت شفت نازل، رو به پایین تعبیه شده است. این دستگاه در ارتباط با چرخش سر (محور R) و مکانیسم های برداشت اجزا کار می کند.

3. شماره قطعات مرتبط چیست؟

برخی از قطعات معمولاً مرتبط:

AA66W08 – نسخه جایگزین دوربین IPS.
2AGTHA009100 – شفت نازل
2AGTHA005807 – شیر مکانیکی
H11352 / H50844 – شیر برقی
H4897A – بلبرینگ برای محور سر
PM09NR4 – موتور محور R
GGAJ0403 / 3216 – تبلت سفید کالیبراسیون (برای کالیبراسیون بینایی IPS)

4. چه زمانی باید دوربین IPS را تعویض کرد؟

در صورت:

سیستم بینایی قادر به تشخیص اجزا نیست.
دقت قرار دادن اجزا کاهش می یابد.
خطاهایی مانند “شکست در گرفتن بینایی” یا “عدم تراز زاویه اجزا” مکرراً ظاهر می شوند.
بازرسی بصری مه آلودگی لنز یا کثیفی را نشان می دهد که نمی توان آن را تمیز کرد.

5. آیا پس از تعویض به کالیبراسیون نیاز است؟

بله. پس از تعویض دوربین IPS:

تراز و کالیبراسیون سر را با استفاده از ابزارهای نرم افزاری FUJI انجام دهید.
از تبلت های سفید کالیبراسیون (به عنوان مثال، 3216) برای تنظیم بینایی استفاده کنید.
از سازگاری سیستم عامل/نرم افزار برای برقراری ارتباط صحیح دوربین اطمینان حاصل کنید.

6. آیا می توان AA66W00 را با AA66W08 جایگزین کرد؟

بله، AA66W08 یک نسخه سازگار است که معمولاً استفاده می شود. با این حال، همیشه قبل از تعویض، سازگاری مکانیکی و سیستم عامل را با سیستم NXT خود تأیید کنید.

7. آیا دوربین هم برای برداشت و هم برای قرار دادن استفاده می شود؟

بله. درگیر است:

اسکن قبل از برداشت برای تأیید وجود نازل و آمادگی.
بازرسی پس از برداشت برای تأیید جهت گیری و تراز اجزا.
تنظیم قبل از قرار دادن برای جبران هرگونه آفست تشخیص داده شده.

8. آیا دوربین IPS با H24 یا سرهای دیگر سازگار است؟

در حالی که این دستگاه در درجه اول برای سر V12 طراحی شده است، ماژول های دوربین IPS مشابه یا یکسان (به عنوان مثال، AA66W08) ممکن است در سراسر سرهای H24 یا H12HSQ در پلت فرم های NXT به اشتراک گذاشته شوند، بسته به نسل و پیکربندی.

9. آیا نیاز به تعمیر و نگهداری وجود دارد؟

لنز را به طور منظم با استفاده از یک ابزار تمیز کننده بدون استاتیک تمیز کنید.
اطمینان حاصل کنید که محیط کار عاری از گرد و غبار است.
صفحات فیلتر (به عنوان مثال، 2EGTHA000202) را برای محافظت از اپتیک دوربین تعویض کنید.
