FUJI 2AGTHA009100 H24 H24G H24S میله نازل مکش هد کار

FUJI2AGTHA009100 H24 H24G H24S میله مکش نازل سر کار
شرکت ما 11 سال است که در حال فعالیت است و قطعاً با کیفیت تضمین شده و تحویل سریع بهترین انتخاب شما خواهد بود

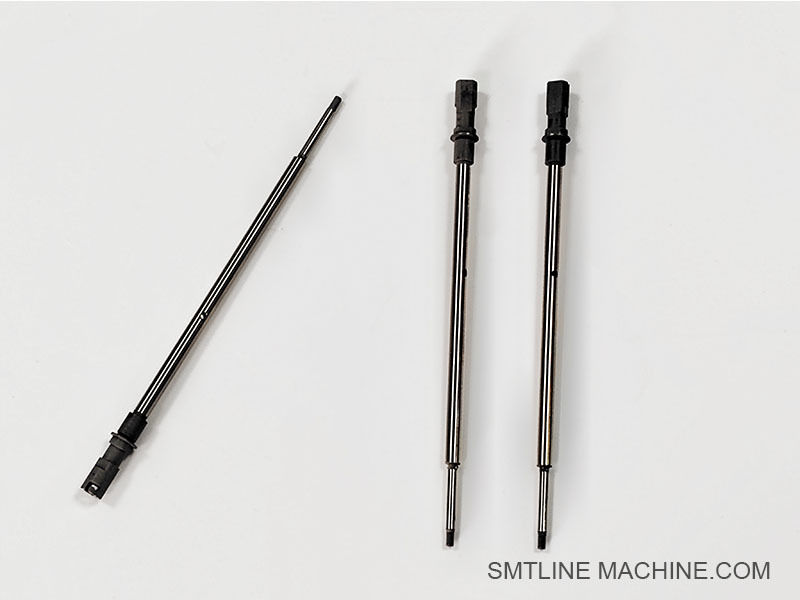

معرفی محصول – شفت نازل FUJI 2AGTHA009100 (هد کار H24 / H24G / H24S)

شماره قطعه:

2AGTHA009100

نام محصول:

شفت نازل / میله نازل

دسته بندی:

قطعه مکانیکی – مجموعه هد Pick-and-Place

مدل های قابل اجرا:

هد کار FUJI NXT H24
هد کار FUJI NXT H24G
هد کار FUJI NXT H24S

مروری بر محصول

FUJI 2AGTHA009100 یک شفت نازل دقیق (همچنین به عنوان میله نازل نیز شناخته می شود) است که به عنوان حامل اصلی برای نازل مکش در هد های کار سری H24 دستگاه های FUJI NXT عمل می کند. این به صورت عمودی (محور Z) حرکت می کند تا قطعات را با سرعت و دقت بردارد و قرار دهد.

این میله همچنین در کانال خلاء ادغام می شود و امکان برداشت قطعات را با مکش در طول فرآیندهای SMT فراهم می کند.

ویژگی های کلیدی

ماشینکاری با دقت بالا
حرکت پایدار نازل و دقت موقعیت یابی ثابت را تضمین می کند.

سازگاری با حرکت محور Z صاف
طراحی شده برای کار همگام با سیستم درایو محور Z و راهنماهای خطی.

مسیر خلاء یکپارچه
شامل گذرگاه داخلی برای مکش خلاء مستقیماً از طریق نازل.

تصفیه سطح با دوام
برای مقاومت در برابر سایش در محیط های حرکتی مکرر با سرعت بالا، پوشش داده شده یا سخت شده است.

نکات برجسته فنی (معمولی)

نقش معمولی در سیستم

شفت نازل:

واحد نازل را نگه می دارد و موقعیت می دهد
حرکت بالا به پایین (ضربه محور Z) را هدایت می کند
به عنوان یک مجرای خلاء عمل می کند
با سنسورها و سیستم های حرکتی درگیر می شود تا چرخه های برداشت و قرار دادن دقیق را تضمین کند

نکات نگهداری

از خم شدن یا آلوده کردن سطح شفت خودداری کنید
در صورت وجود سایش مکانیکی، نشت خلاء یا بی نظمی محور Z، تعویض کنید
فقط با قطعات اصلی سری FUJI H24 برای سازگاری کامل استفاده کنید

لوازم جانبی مرتبط – شفت نازل 2AGTHA009100

شماره قطعات مرتبط – شفت نازل 2AGTHA009100

یادداشت ها:

این شفت فقط با هد های سری H24 سازگار است – استفاده از آن با انواع هد های دیگر (به عنوان مثال، H08، H12) توصیه نمی شود.
اتصال خلاء مناسب و جریان هوای تمیز برای عملکرد قابل اعتماد بسیار مهم است.
اگر خطاهای ارتفاع برداشت یا جابجایی قطعات ناسازگار را مشاهده کردید، از نظر سایش یا خم شدن بازرسی کنید.

راهنمای سوالات متداول – شفت نازل FUJI 2AGTHA009100 (هد های کار H24 / H24G / H24S)

1. عملکرد شفت نازل چیست؟

پاسخ:
شفت نازل (که میله نازل نیز نامیده می شود) نازل مکش را در طول عملیات برداشت و قرار دادن به صورت عمودی (محور Z) نگه می دارد و حرکت می دهد. این مسیر خلاء را ادغام می کند که نازل را قادر می سازد قطعات را بردارد و آنها را با دقت رها کند.

2. کدام هد ها از این شفت نازل استفاده می کنند؟

پاسخ:

H24
H24G
H24S
همه بخشی از سری دستگاه های قرار دادن FUJI NXT هستند.

3. چه قطعات دیگری با شفت نازل کار می کنند؟

4. علائم رایج مشکلات شفت نازل چیست؟

نازل در برداشتن قطعات ناموفق است
حرکت عمودی نامنظم یا گیر کرده
نشت خلاء که باعث خرابی برداشت می شود
خطاهای ارتفاع قرار دادن یا آلارم های مربوط به محور Z

5. چگونه شفت نازل را نگهداری یا بازرسی کنم؟

از نظر خمیدگی یا آسیب فیزیکی روی شفت بررسی کنید
واشرهای خلاء و لوله ها را از نظر نشتی بازرسی کنید
قطعات متحرک را طبق مشخصات FUJI روغن کاری کنید (به عنوان مثال، گریس AA6PT00)
در صورت فرسودگی، خم شدن یا ایجاد مشکلات عملیاتی، تعویض کنید

6. آیا می توان شفت نازل را به طور مستقل تعویض کرد؟

پاسخ:
بله. تعویض باید با دقت انجام شود و از تراز صحیح با موتور و راهنماهای محور Z و اتصالات خلاء مناسب اطمینان حاصل شود.

7. بررسی اجمالی فنی

8. از کجا قطعات اصلی تهیه کنیم؟

پاسخ:
قطعات اصلی FUJI را می توان از طریق توزیع کنندگان مجاز FUJI یا ارائه دهندگان خدمات SMT سفارش داد. همیشه نوع هد و شماره قطعه را مشخص کنید.

9. نکات اضافی

برای بهترین نتیجه از نازل های اصلی طراحی شده برای سری H24 استفاده کنید.
در طول نگهداری، قطعات مرتبط مانند بلبرینگ، شیرهای خلاء و کوپلینگ ها را بازرسی کنید.
پس از تعویض، کالیبراسیون ممکن است برای اطمینان از برداشت و قرار دادن دقیق ضروری باشد.
