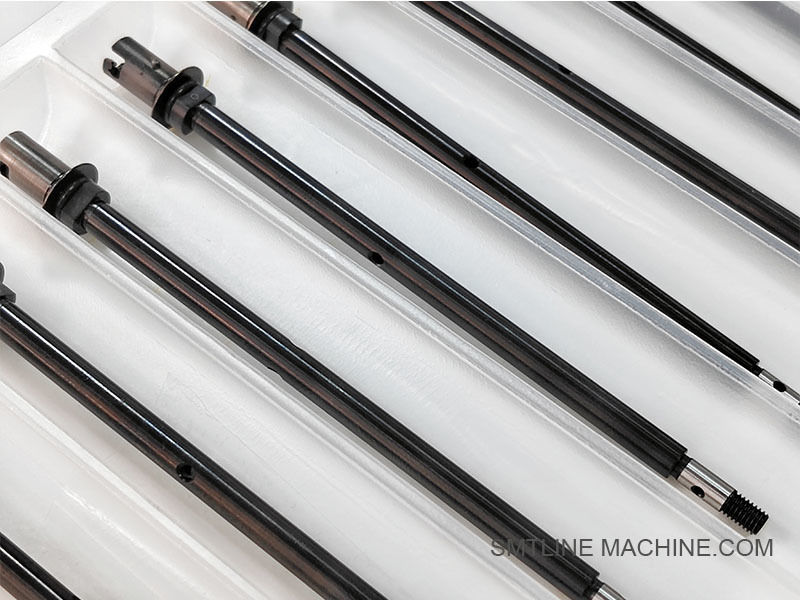

FUJI AA30A05 H12S کار سر مکش نوزل میله SMT قطعات معدنی

میله نازل مکش هد کار H12S FUJIAA30A05
شرکت ما 11 سال است که در حال فعالیت است و قطعاً با کیفیت تضمین شده و تحویل سریع بهترین انتخاب شما خواهد بود.

معرفی محصول – میله نازل مکش هد کار H12S FUJI AA30A05

شماره قطعه: AA30A05

نام محصول: میله نازل مکش

دسته بندی: جزء مونتاژ نازل / مکانیزم خلاء

مورد استفاده در: هد کار H12S FUJI NXT

بررسی اجمالی محصول

میله نازل مکش FUJI AA30A05 یک جزء مکانیکی اصلی است که در هد کار H12S دستگاه های pick-and-place FUJI NXT استفاده می شود. این بخشی از مجموعه نازل مکش را تشکیل می دهد که اجزا را با استفاده از فشار خلاء جمع آوری می کند و آنها را با دقت روی بردهای مدار چاپی (PCB) در طول فرآیند SMT قرار می دهد.

ویژگی های کلیدی

ماشینکاری دقیق
طراحی شده با تلرانس های اصلی فوجی برای حرکت و تراز صاف و دقیق در داخل هد کار.

طراحی آماده خلاء
با تشکیل یک مسیر مهر و موم شده بین نوک نازل و منبع خلاء، انتقال مکش پایدار اجزا را امکان پذیر می کند.

دوام بالا
ساخته شده از مواد مستحکم مانند فولاد ضد زنگ یا فولاد آلیاژی برای مقاومت در برابر سایش ناشی از حرکت عمودی مکرر و نیروی خلاء.

طراحی شده برای هد H12S
کاملاً با مدل H12S در سری NXT سازگار است و از تناسب مستقیم و یکپارچگی عملکردی اطمینان حاصل می کند.

نگهداری آسان
از تعویض بدون ابزار یا کمترین تلاش در طول سرویس دهی معمول هد کار پشتیبانی می کند.

برنامه های کاربردی

جزء اصلی مکانیزم نازل مکش در هد کار H12S FUJI NXT.
امکان برداشت اجزای الکترونیکی از فیدرها بر اساس خلاء.
در ترکیب با نوک نازل، فنرها، نگهدارنده ها و خطوط خلاء کار می کند.

قطعات مرتبط

مشخصات (معمولی)

جنس: فولاد ضد زنگ سخت شده یا آلیاژ با استحکام بالا
تلرانس: ±0.01 میلی متر (دقت بالا)
طول و قطر: مختص طراحی نازل H12S
پرداخت سطح: صاف، مقاوم در برابر سایش، سازگار با خلاء

یادداشت های سفارش

به صورت جداگانه یا در یک کیت کامل مونتاژ میله نازل موجود است
قبل از خرید، سازگاری با هد کار H12S را تأیید کنید
OEM برای عملکرد و دوام در خطوط SMT با سرعت بالا توصیه می شود

لوازم جانبی مرتبط – میله نازل مکش FUJI AA30A05 (برای H12S)

یادداشت:

این لوازم جانبی به طور خاص برای هد کار FUJI NXT H12S طراحی شده اند.
با قطعات H12HS، H08M یا سایر انواع هد کار تعویض نکنید.
توصیه می شود فنرها، آستین ها و نوک ها را به طور منظم بازرسی و تعویض کنید تا عملکرد حفظ شود و خطاهای قرارگیری کاهش یابد.

شماره قطعات مرتبط – میله نازل مکش FUJI AA30A05 (H12S)

یادداشت:

تمام قطعات برای هد کار FUJI NXT H12S طراحی شده اند.
سازگاری قطعات ممکن است بسته به بازبینی هد یا سری دستگاه (NXT I، II، III) کمی متفاوت باشد.
از شماره قطعات اصلی FUJI برای اطمینان از تناسب و قابلیت اطمینان مناسب استفاده کنید.

راهنمای سوالات متداول – میله نازل مکش هد کار H12S FUJI AA30A05

1. عملکرد میله نازل مکش FUJI AA30A05 چیست؟

پاسخ:
AA30A05 یک قطعه مکانیکی اصلی از هد کار H12S در دستگاه های Fuji NXT است. این نازل مکش را به سیستم خلاء داخلی متصل می کند و به صورت عمودی حرکت می کند تا عملیات برداشت و قرار دادن با سرعت بالا و دقیق را فعال کند.

2. با کدام هد های فوجی استفاده می شود؟

پاسخ:

به طور خاص برای هد کار FUJI NXT H12S طراحی شده است.
با هد های دیگر مانند H12HS یا H08M سازگار نیست، مگر اینکه خلاف آن مشخص شده باشد.

3. از چه چیزی ساخته شده است و چرا این مهم است؟

پاسخ:

ساخته شده از فولاد ضد زنگ سخت شده یا آلیاژ دقیق.
این دوام، یکپارچگی خلاء و حرکت صاف را در طول چرخه های مکرر فراهم می کند.

4. چگونه میله نازل نگهداری یا تعویض می شود؟

پاسخ:

به طور منظم تمیز کنید تا گرد و غبار و زباله هایی که می توانند جریان خلاء را مسدود کنند، از بین برود.
از نظر خم شدن، سایش یا آسیب سطح بازرسی کنید.
در طول سرویس دهی هد در صورت کاهش عملکرد یا بروز مشکلات تراز، تعویض کنید.

5. چه علائمی نشان می دهد که میله نیاز به تعویض دارد؟

پاسخ:

خرابی یا عدم تراز برداشت قطعات.
کاهش قدرت خلاء در نازل.
چسبیدن، گیر کردن یا لرزش میله نازل.
آسیب فیزیکی به میله یا پایه نوک.

6. چه اجزای دیگری با این میله نازل کار می کنند؟

7. آیا AA30A05 به صورت جداگانه یا به عنوان یک کیت فروخته می شود؟

پاسخ:

معمولاً به صورت جداگانه فروخته می شود.
برخی از تامین کنندگان ممکن است آن را به عنوان بخشی از یک کیت تعمیر یا بازسازی میله نازل ارائه دهند، از جمله فنر، نگهدارنده و نوک.

8. مشخصات ابعادی یا فنی چیست؟

پاسخ:

جنس: فولاد ضد زنگ یا آلیاژ روکش دار
حرکت: خطی، محور Z بالا/پایین که توسط فنر و عملکرد پنوماتیک یا موتوری هدایت می شود
تلرانس تناسب: دقت بالا، معمولاً ±0.01 میلی متر
پرداخت سطح: جلا داده شده برای مقاومت کم و انتقال خلاء هوابند

9. از کجا می توانم AA30A05 و قطعات مرتبط را خریداری کنم؟

پاسخ:

توزیع کنندگان مجاز FUJI
تامین کنندگان قطعات SMT مانند SMTBOX، EAH Industrial و دیگران
همیشه سازگاری با مدل هد کار H12S را تأیید کنید

10. آیا می توان از قطعات غیر OEM (پس از فروش) استفاده کرد؟

پاسخ:

امکان پذیر است، اما قطعات OEM به شدت توصیه می شود.
میله های پس از فروش ممکن است استانداردهای دقت فوجی را برآورده نکنند و می توانند باعث مشکلات تراز یا خلاء شوند.
