Genuine FUJI H11352 V12 Working Head Solenoid Valve for SMT Machines

شیر برقی اصلی FUJI H11352 V12 برای دستگاه های SMT

  • برجسته کردن

    شیر برقی اصلی H11352 V12,شیر برقی V12 برای دستگاه های SMT,شیر برقی برای دستگاه های SMT

    ,

    SMT Machines V12 Solenoid Valve

    ,

    Solenoid Valve for SMT Machines

  • برند
    فوجی
  • مدل
    Fujih11352 V12 دریچه سر کارگر سر کار
  • ظرفیت
    1009
  • وزن نصب کننده
    0.79 کیلوگرم
  • اندازه نصب کننده
    56
  • تهیه کننده
    CNSMT
  • شرایط
    جدید
  • محل منبع
    ژاپن
  • نام تجاری
    FUJI
  • گواهی
    YAMAHA Vibration Vibration Fit YV YS
  • شماره مدل
    Fujih11352 V12 دریچه سر کارگر سر کار
  • مقدار حداقل تعداد سفارش
    1
  • قیمت
    قابل مذاکره
  • جزئیات بسته بندی
    جعبه چوبی
  • زمان تحویل
    1-2 روز کاری
  • شرایط پرداخت
    T/T، وسترن یونیون، پی پال
  • قابلیت ارائه
    10 عدد در روز

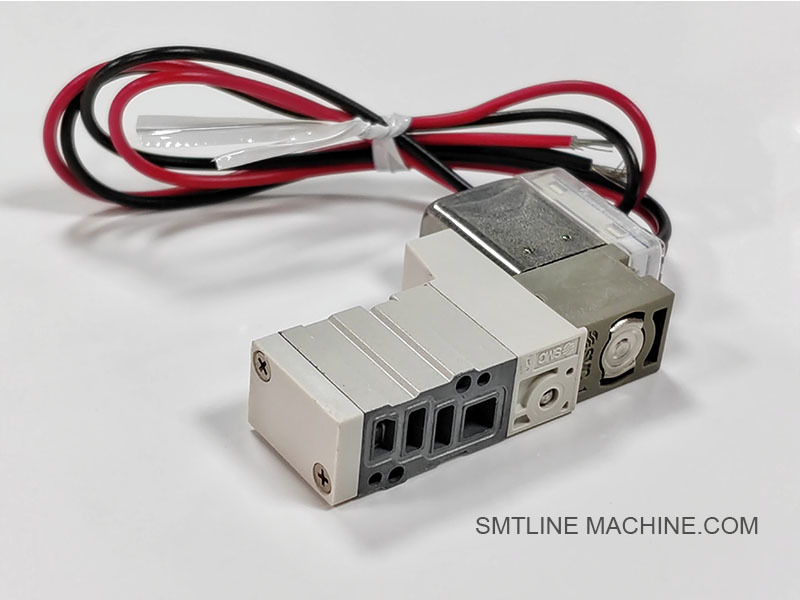

شیر برقی اصلی FUJI H11352 V12 برای دستگاه های SMT

FUJIH11352 V12 دریچه سولینوئید سر کار

شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود










معرفی محصول

FUJI H11352 V12 دریچه سولینوئید سر کار


مرور کلی

FUJI H11352 یک شیر سولنویدی با عملکرد پنوماتیک است که به طور خاص برای سر کار V12 که در سیستم عامل های FUJI NXT و NXT II/III استفاده می شود، طراحی شده است.این نقش مهمی در کنترل جریان هوا فشرده ای که عملکردهای مختلف سر را مانند جمع آوری نوزل هدایت می کند، دارد، آزاد کردن، و حرکت محور Z.

این دریچه فشرده و بسیار حساس در مجمع سر V12 ادغام شده است و به عملیات قرار دادن قطعات با سرعت بالا و دقیق کمک می کند.


ویژگی های کلیدی

زمان پاسخ سریع
پشتیبانی از چرخه های فعال سازی سریع مورد نیاز برای فرآیندهای قرار دادن SMT با سرعت بالا

طراحی فشرده و سبک
طراحی شده تا داخل ساختار محدود سر کار V12 بدون اضافه کردن وزن قابل توجهی قرار گیرد.

کنترل جریان هوا
هدایت هوا فشرده برای فعال کردن محرک ها برای کنترل مکش نوزل، حرکت سر یا سوئیچ های داخلی هوا.

سازگاری خاص سر
طراحی شده است به طور انحصاری برای استفاده در داخل FUJI V12 قرار دادن سر.

طول عمر و قابلیت اطمینان
برای کار مستمر در محیط های سخت با میلیون ها چرخه عملیاتی ساخته شده است.


مشخصات فنی

پارامتر توضیحات
شماره بخش H11352
نام قطعات V12 دریچه سولینوئید سر کار
عملکرد کنترل پنوماتیک (مفت هوا)
نصب داخل سر V12 (ماژول داخلی)
تامین هوا هوای فشرده تمیز و خشک (بر اساس تنظیمات)
نوع عملیات دریچه کنترل شده با سیگنال الکتریکی
کلاه های سازگار FUJI NXT / NXT II / NXT III V12 سر کار

درخواست ها

کنترل آب مکش نوزل ON/OFF
برای حرکت محور Z یا سیلندر های کوچک داخلی
بخشی از سیستم حرکت هوا در داخل سر
اطمینان از برداشت، قرار دادن و آزاد کردن قطعات دقیق


نکات نگهداری و استفاده

برای جلوگیری از انسداد یا خوردگی، اطمینان حاصل کنید که هوا پاک و بدون رطوبت تامین می شود.
بررسی نشانه های چسبیدن، سر و صدا یا سرعت آهسته.
در طول مراقبت های پیشگیرانه از سر اگر پاسخگویی کاهش یابد، جایگزین کنید.
همیشه در طول تعویض پروتکل های ESD و اتاق تمیز FUJI را دنبال کنید.


اجزای مرتبط

نام قطعات توضیحات
V12 مجموعه سر کار سر اصلی که دریچه سولینوئید را در خود جای می دهد
رابط کابل شیر / تسمه اتصال الکتریکی به صفحه کنترل ماشین
لوله های پنوماتیک / خط هوا هوا فشرده را به شیر می رساند
یک سیلندر کوچک یا یک دستگاه هوا دستگاه خروجی که توسط شیر کار می کند
واحد کنترل PCB سر سیگنال کنترل سولینوئید را ارسال می کند
صفحه نصب یا کابینت شیر نگهدارنده دریچه در داخل ساختار سر























لوازم جانبی مربوط به FUJI H11352 V12 Solenoid Valve

نام لوازم جانبی توضیحات
V12 لوله های داخلی هوای سر هواي فشرده اي را از و به داخل دریچه ي سولنويدي ارسال مي کند
هارمنیس کابل سولینوئید / کانکتور مجموعه سیم های الکتریکی که شیر را به صفحه کنترل سر برای انتقال سیگنال متصل می کند.
سیلندرهای پنوماتیک کوچک / محرک قطعه ای که توسط شیر هدایت می شود؛ برای حرکت نوزل بالا/پایین یا تغییر داخلی استفاده می شود.
اتصال هوا / وصل کننده فشار لوله های هوا را به طور ایمن به دریچه سولینوئید متصل می کند و امکان تعویض سریع را فراهم می کند.
پیچ یا براکت نصب شیر اتصال یا پایه فلزی که به طور فیزیکی دریچه را در داخل مجموعه سر V12 ثابت می کند.
V12 PCB کنترل سر (بورد راننده) سیگنال های کنترل را به دریچه سولینوئید میفرستد و بازخورد را نظارت می کند.
فیلتر هوا در خط (نوع کوچک) مانع از رسيدن بقایای یا روغن به شیر برای افزایش عمر خدمت می شود.
شفت نوزل یا واحد گیرنده بخش مکانیکی که حرکت آن توسط شیر هوا تحریک می شود.
خفه کننده گازهای خروجی / خفه کننده هوا باعث کاهش سر و صدا گازهای خروجی می شود و مانع از بازگشت ذرات به خروجی شیر می شود.
کیت ابزار نصب ایمن ESD برای جداسازی ایمن، نصب و حفاظت از ESD در طول سرویس سولناید.

این قسمت ها با هم کار می کنند تا کنترل دقیق هوا، عملکرد سریع و ثبات طولانی مدت عملکردهای پنوماتیک V12 را تضمین کنند.





















شماره های قطعات مرتبط برای شیر سولینوئید FUJI H11352 V12

نام قطعه (EN) FUJI شماره قطعه (نمونه) توضیحات
دریچه سولینوئید H11352 دریچه سولنویدی اصلی که در داخل سر V12 استفاده می شود
استفاده از کابل های فانوس سولنویدی XH02919 (نمونه) وصل کردن شیر به PCB کنترل سر
لوله هوای پنوماتیک (PU 4mm/3mm) XH00715 (نمونه) لوله های انعطاف پذیر که هوا را به شیر می رسانند
نصب سریع هوا (در راست/کوت) XG54120 (نمونه) لوله هوا را به پورت های سولناید متصل می کند
سیلندر کوچک برای حرکت نوزل H11603 (نمونه) با استفاده از سولینوئید برای حرکت نوزل
V12 PCB راننده (بورد کنترل) AA1C2D00 (نمونه) سیگنال برای کنترل عملکردهای سولناید ارسال می کند
مجموعه پیچ یا براکت نصب XA90745 (نمونه) در داخل سر، دریچه سولنویدی را ثابت می کند.
فیلتر هوا در خط کوچک XG60052 (نمونه) پاک کردن ناخالصی ها از خط هوا قبل از شیر
خاموش کننده گازهای خروجی (نوع رشته M5) XG61800 (نمونه) کاهش صدا در خروجی دریچه سولینوئید
شفت گیرنده (بنای واحد نوزل) AA4PA00 (نمونه) به صورت مکانیکی با حرکت های انجام شده توسط شیر تعامل دارد

توجه: شماره قطعات نشان داده شده با (نمونه) اغلب در مجموعه های سر FUJI V12 استفاده می شود اما ممکن است بسته به نسخه مدل یا منطقه متفاوت باشد.همیشه با کاتالوگ قطعات رسمی FUJI یا تامین کننده تجهیزات خود بررسی کنید.

شیر برقی اصلی FUJI H11352 V12 برای دستگاه های SMT 0















راهنمای سوالات عمومی FUJI H11352 V12 دریچه سولینوئید سر کار



1فوجی H11352 چیه؟

جواب:
FUJI H11352 یک شیر سولنویدی پنوماتیک است که در داخل سر کار V12 ماشین های قرار دادن FUJI NXT / NXT II / NXT III نصب شده است.آن را کنترل جریان هوا فشرده به مختلف محرک های داخلی در داخل سر، که کنترل دقیق حرکات نوزل مانند مکش، آزاد کردن و حرکت محور Z را امکان پذیر می کند.



2این دریچه سولینوئید چه کار میکنه؟

جواب:
این دستگاه به صورت الکتریکی هوا را روشن و خاموش می کند تا عملکردهای پنوماتیک داخل سر V12 را کنترل کند، مانند:

کنترل خلاء نوزل (اسکاسیون/افزایش)
حرکت محور Z (تحرک به بالا/پایین در محور نوزل)
حرکت داخلی سیلندر برای موقعیت مکانیکی یا سوئیچ
سرعت سوئیچ سریع آن تضمین می کند که قرار دادن سریع و قابل اعتماد تکرار شود.



3کجاست؟

جواب:
دریچه H11352 در داخل مجموعه سر V12 نصب شده است ، معمولاً در نزدیکی بلوک کنترل پنوماتیک قرار دارد. آن را به هر دو کابل سیگنال الکتریکی و لوله های تامین هوا متصل می کند.



4علایم یک شیر H11352 معیوب چیست؟

جواب:

نوزل نمی تواند اجزای را جمع کند یا آزاد کند
صدای نشت هوا از داخل سر
حرکت آهسته یا بدون حرکت نوزل در محور Z
پیام های خطایی مربوط به شکست مکش یا خرابی عملکرد سر
واکنش هوا نامنظم یا فشار خلاء ضعیف



5چگونه نگهداری می شود یا جایگزین می شود؟

جواب:

بازرسی شیر در طول چرخه های نگهداری سر منظم
بررسی در مورد نشت هوا، لوازم آرایشی گسسته، یا تاخیر در اجرای
در صورت وجود نشانه هایی از انسداد، واکنش آهسته یا خرابی برق، شیر را جایگزین کنید
استفاده از ابزارهای ایمن ESD و هوای فشرده تمیز و خشک
پس از تعویض، حرکت نوزل و مکش را آزمایش کنید.



6فشار هوا چقدر است؟

جواب:
دریچه سولینوئید به طور معمول در زیر 0.45 MPa تا 0.60 MPa هوای فشرده تمیز و خشک کار می کند. تأمین منظم را برای جلوگیری از خرابی دریچه یا خرابی سر تضمین کنید.



7ميشه به صورت انفرادي تعويضش کرد؟

جواب:
بله، H11352 می تواند به صورت مستقل بدون برداشتن کل سر جایگزین شود.
مطمئنم که:

کابل سيگنال و خطوط هوايي رو قطع کنيد
جدا کردن یا آزاد کردن شیر از براکت نصب آن
نصب مجدد با استفاده از قطعات مطابقت FUJI اصلی و مشخصات گشتاور



8چه اجزايي با اون کار ميکنه؟

نام بخش شماره بخش (نمونه) توضیحات
دریچه سولینوئید H11352 دریچه اصلی کنترل هوا
سلفن های کابل سولنویدی XH02919 (نمونه) وصل کردن شیر به تخته کنترل
لوله های هوای PU (4mm) XH00715 (نمونه) خط تامین هوا برای شیر
سیلندر کوچک (کنترول نوزل) H11603 (نمونه) با استفاده از هوا دریچه
اتصال هوا سریع XG54120 (نمونه) اتصال فشار به دریچه های شیر
براکت نصب / پیچ XA90745 (نمونه) فانوس را به سر V12 متصل می کند
V12 PCB کنترل سر AA1C2D00 (نمونه) سیگنال کنترل را به شیر میفرستد

9چه چیزی باعث شکست دریچه سولینوئید می شه؟

جواب:

تامین هوا آلوده (نفت، گرد و غبار، رطوبت)
ولتاژ بالا یا سیم کشی شکسته در سیگنال کنترل
خستگی بیش از حد چرخه ناشی از استفاده طولانی مدت
دستکاری نادرست در هنگام جدا کردن یا تمیز کردن سر



10چقدر باید چک شود؟

جواب:

در طول تعمیرات برنامه ریزی شده (معمولاً هر 3 تا 6 ماه بسته به حجم تولید)
بلافاصله در صورت شکست مکش، خطای سر یا نشت هوا
بعد از بازسازی سر یا تمیز کردن سیستم نوزل



سفارش و یادداشت های سازگاری

تایید کنید که مدل سر شما V12 است نه V8، V4 و غیره
همیشه از قطعات اصلی FUJI استفاده کنید تا عملکرد و یکپارچگی خلاء را حفظ کنید
شماره قطعه ی جایگزین: H11352
