IC شیشه ای کالیبراسیون FUJI AA7SA00 با دقت بالا برای تجهیزات SMT

شیشه کالیبراسیون FUJIHBC IC AA7SA00

شرکت ما 11 سال است که در حال فعالیت است و قطعاً بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود.


معرفی محصول

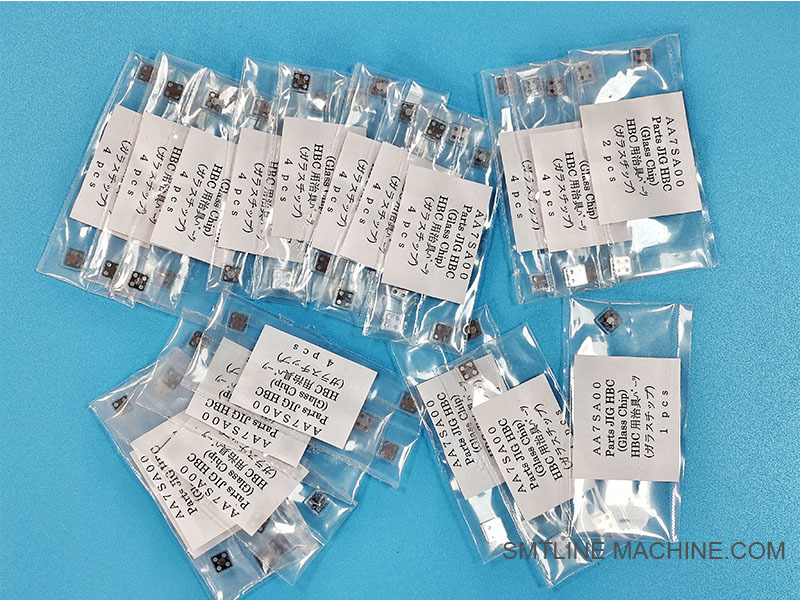

FUJI AA7SA00 – HBC Calibration Glass IC

بررسی اجمالی

IC شیشه کالیبراسیون FUJI HBC (AA7SA00) یک استاندارد مرجع شیشه ای دقیق است که در فرآیندهای کالیبراسیون پرتو سر (HBC) برای سیستم های قرارگیری FUJI SMT استفاده می شود. این به عنوان یک ابزار معیار حیاتی برای کالیبراسیون نوری و تراز کردن سیستم های بینایی عمل می کند و اطمینان می دهد که دوربین و الگوریتم های تشخیص دستگاه، دقت و تکرارپذیری موقعیتی بالایی را حفظ می کنند.

این شیشه کالیبراسیون یک قطعه (بسته IC) را با علائم یا الگوهای فیدوچیال حکاکی شده شبیه سازی می کند و به سیستم اجازه می دهد تا دقت تشخیص خود را با یک مرجع هندسی شناخته شده مقایسه کند.

ویژگی های کلیدی

الگوهای حکاکی شده با دقت بالا
شیشه با علائم مرجع در سطح میکرون تعبیه شده است که برای تأیید یا اصلاح کالیبراسیون بینایی ماشین استفاده می شود.

شفافیت و پایداری نوری
ساخته شده از شیشه نوری با خلوص بالا، مقاوم در برابر اعوجاج، خراش و تغییرات دما.

استفاده شده در واحدهای کالیبراسیون HBC
به طور خاص با واحدهای FUJI HBC برای کارهای تراز نازل و سر سازگار است.

قابل استفاده مجدد و با دوام
طراحی شده برای استفاده مکرر بدون تخریب کیفیت کالیبراسیون.

مشخصات فنی

برنامه های کاربردی

کالیبراسیون سیستم های تشخیص نوری (افست دوربین، اعوجاج، فوکوس).
تراز حرکت سر قرارگیری و دقت تشخیص.
تأیید نقشه برداری مختصات XY، تتا بین دوربین ها و محورهای مکانیکی.
در سیستم HBC (کالیبراسیون پرتو سر) FUJI استفاده می شود.

نکات مربوط به جابجایی و نگهداری

فقط با دستکش یا موچین ضد استاتیک برای جلوگیری از آلودگی دست بزنید.
در صورت وجود لکه یا گرد و غبار، با پارچه و الکل درجه نوری تمیز کنید.
در جعبه محافظ اصلی نگهداری کنید تا از خراش یا لب پریدگی جلوگیری شود.
به طور منظم بازرسی کنید تا اطمینان حاصل شود که علائم مرجع دست نخورده و قابل مشاهده هستند.

لوازم جانبی مرتبط برای FUJI AA7SA00 – HBC Calibration Glass IC

این لوازم جانبی با هم اجرای دقیق، تکرارپذیر و ایمن کالیبراسیون سیستم بینایی و فرآیندهای تراز سر را با استفاده از IC شیشه کالیبراسیون AA7SA00 تضمین می کنند.

شماره قطعات مرتبط برای FUJI AA7SA00 – HBC Calibration Glass IC

توجه: موارد علامت گذاری شده به عنوان (مثال) شماره قطعات نماینده بر اساس تنظیمات کالیبراسیون معمولی FUJI هستند. شماره های دقیق ممکن است بسته به مدل دستگاه (به عنوان مثال، NXT II، NXT III، AIMEX) متفاوت باشد و باید در کاتالوگ قطعات FUJI یا از طریق یک تامین کننده مجاز تأیید شود.

راهنمای سوالات متداول — FUJI AA7SA00 HBC Calibration Glass IC

1. FUJI AA7SA00 چیست؟

پاسخ:
AA7SA00 یک IC شیشه کالیبراسیون است که در سیستم کالیبراسیون پرتو سر (HBC) FUJI استفاده می شود. این یک مرجع بصری دقیق برای کالیبره کردن و تأیید دقت سیستم های دوربین، تراز نازل و موقعیت سر در دستگاه های قرارگیری SMT ارائه می دهد.

2. عملکرد شیشه کالیبراسیون چیست؟

پاسخ:

به عنوان یک الگوی مرجع استاندارد برای کالیبره کردن سیستم تشخیص بینایی عمل می کند.
تراز محور X، Y و θ (چرخش) را بین نازل و سیستم های دوربین تضمین می کند.
به شناسایی و اصلاح اعوجاج دوربین، افست و انحراف حرکت سر کمک می کند.
در طول نگهداری معمول دستگاه یا پس از تعویض مکانیکی قطعات استفاده می شود.

3. کدام دستگاه ها یا سیستم ها از AA7SA00 استفاده می کنند؟

پاسخ:

FUJI NXT II، NXT III، AIMEX و سایر مدل های مجهز به واحد HBC (کالیبراسیون پرتو سر).
سازگار با دستگاه هایی که نیاز به روش های کالیبراسیون بینایی و سر با دقت بالا دارند.

4. شیشه کالیبراسیون چه شکلی است؟

پاسخ:
این یک شیشه نوری مستطیلی کوچک با الگوهای فیدوچیال حکاکی شده در سطح میکرون است که شبیه طرح کلی بسته IC، شبکه یا موی صلیبی است. این الگوها توسط سیستم بینایی در طول کالیبراسیون خوانده می شوند.

5. چگونه از شیشه کالیبراسیون AA7SA00 استفاده می شود؟

پاسخ:

درون نگهدارنده شیشه HBC یا فیکسچر پایه قرار داده شده است.
سیستم بینایی دستگاه موقعیت علائم حکاکی شده را ثبت و مقایسه می کند.
انحرافات برای تصحیح خودکار نقشه برداری داخلی بین نازل، دوربین و مختصات قرارگیری استفاده می شود.

6. نشانه هایی که نیاز به تعویض دارد چیست؟

پاسخ:

خراش، لکه یا لب پریدگی روی سطح حکاکی شده.
علائم فیدوچیال محو شده یا نامشخص که بر دقت کالیبراسیون تأثیر می گذارند.
بازرسی بصری ترک، باقیمانده یا آلودگی را نشان می دهد.
خطاهای کالیبراسیون مکرر بدون هیچ خطای مکانیکی دیگری.

7. چگونه شیشه کالیبراسیون را تمیز و نگهداری کنیم؟

پاسخ:

از دستکش ضد استاتیک یا موچین پلاستیکی برای جلوگیری از اثر انگشت و ESD استفاده کنید.
به آرامی با الکل درجه نوری و پارچه یا سواب های بدون پرز تمیز کنید.
در محفظه ضد استاتیک اصلی خود نگهداری کنید تا از خراش یا شکستگی جلوگیری شود.

8. از چه لوازم جانبی با AA7SA00 استفاده می شود؟

9. چند وقت یکبار باید از شیشه کالیبراسیون استفاده کرد؟

پاسخ:

در طول نصب یا جابجایی دستگاه
پس از تعویض دوربین، سر یا نازل
به عنوان بخشی از نگهداری پیشگیرانه (ماهانه یا سه ماهه)
هنگامی که دقت دوربین یا قرارگیری ناپایدار می شود

10. از کجا AA7SA00 را خریداری کنیم؟

پاسخ:

از توزیع کنندگان رسمی FUJI یا تامین کنندگان SMT تایید شده.
مطمئن شوید که شماره قطعه اصلی را درخواست کنید: AA7SA00 برای تضمین سازگاری و دقت.
