موتور محور Z SAM6871,قطعات یدکی دستگاه SMT SAM6871,موتور محور Z FUJI XPF
,SAM6871 SMT Machine Spare Parts
,FUJI XPF Z axis Motor
-
برندفوجی
-
مدلموتور محور Z FUJI SAM6871 XPF
-
ظرفیت1009
-
وزن نصب کننده0.79 کیلوگرم
-
اندازه نصب کننده56
-
تهیه کنندهCNSMT
-
شرایطجدید
-
محل منبعژاپن
-
نام تجاریFUJI
-
گواهیYAMAHA Vibration Vibration Fit YV YS
-
شماره مدلموتور محور Z FUJI SAM6871 XPF
-
مقدار حداقل تعداد سفارش1
-
قیمتقابل مذاکره
-
جزئیات بسته بندیجعبه چوبی
-
زمان تحویل1-2 روز کاری
-
شرایط پرداختT/T، وسترن یونیون، پی پال
-
قابلیت ارائه10 عدد در روز
قطعات یدکی دستگاه SMT موتور محور Z FUJI SAM6871 XPF

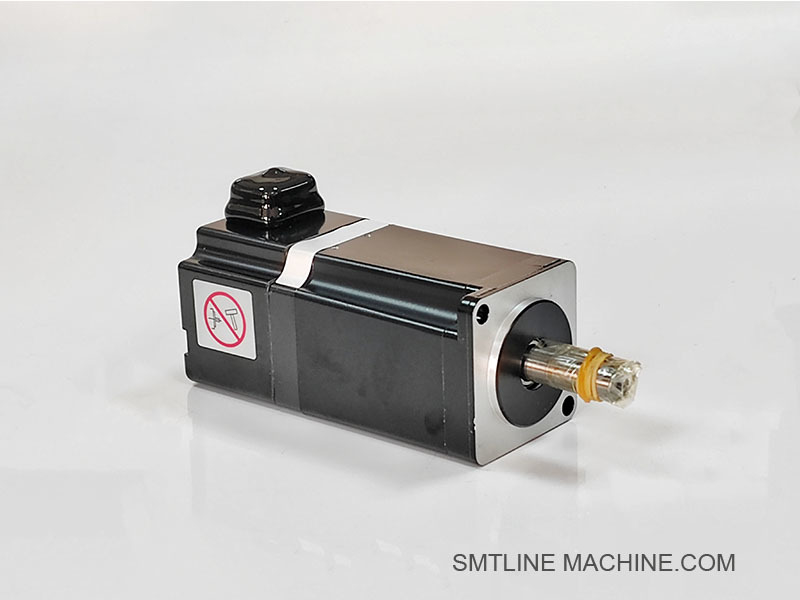

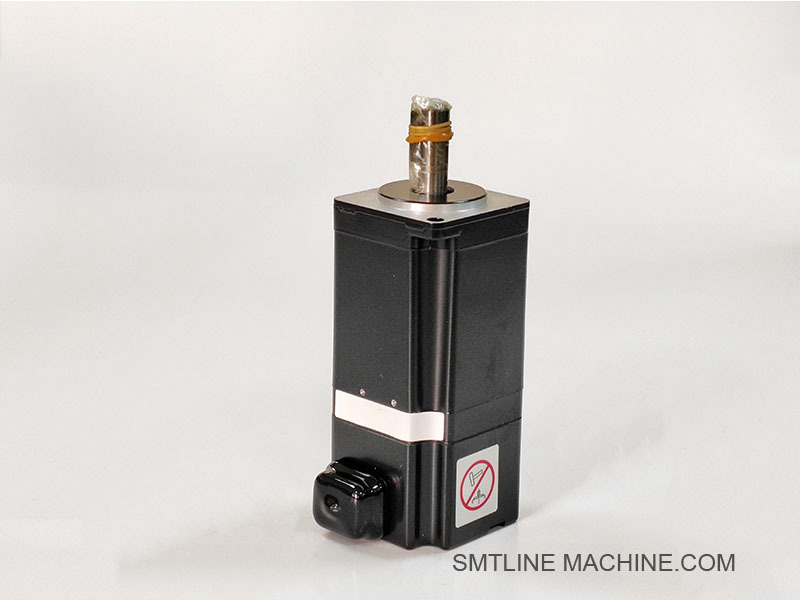

موتور محور Z FUJI SAM6871 XPF
شرکت ما 11 سال است که در حال فعالیت است و قطعاً با کیفیت تضمین شده و تحویل سریع بهترین انتخاب شما خواهد بود.
FUJI SAM6871 – موتور محور Z XPF
بررسی اجمالی
FUJI SAM6871 یک موتور سروو محور Z است که برای استفاده در دستگاه‌های قراردهی پرسرعت سری FUJI XPF طراحی شده است. این موتور حرکت عمودی (محور Z) هد قراردهی را هدایت می‌کند و امکان عملکرد دقیق برداشت و قرار دادن قطعات الکترونیکی را فراهم می‌کند.
ویژگی های کلیدی
کنترل عمودی با دقت بالا برای هد قرار دادن قطعات
پاسخگویی با سرعت بالا مناسب برای تنظیمات دینامیکی محور Z
یکپارچه با سیستم کنترل سروو FUJI برای بازخورد در زمان واقعی
طراحی بادوام و قابل اعتماد برای محیط‌های تولید SMT پیوسته
رمزگذار داخلی برای تشخیص موقعیت دقیق
کاربردها
طراحی شده برای دستگاه‌های سری FUJI XPF (به عنوان مثال، XPF، XPF-L، XPF-W)
در حرکت محور Z هد قراردهی استفاده می‌شود (به عنوان مثال، H01، H04، H08)
مناسب برای عملیات برداشت و قرار دادن با سرعت بالا و دقت بالا
مشخصات فنی (معمولی)
| پارامتر | مشخصات |
| شماره قطعه | SAM6871 |
| نوع موتور | موتور سروو AC |
| محور کنترل شده | محور Z (عمودی) |
| نوع رمزگذار | افزایشی یا مطلق (استاندارد FUJI) |
| ولتاژ نامی | 200–240 ولت AC (بسته به دستگاه) |
| پروتکل ارتباطی | رابط سروو اختصاصی FUJI |
| نوع نصب | نصب مستقیم به مجموعه هد قراردهی |
مزایا
کنترل ارتفاع دقیق قطعات را در حین قرار دادن تضمین می‌کند
عملکرد بالا/پایین Z صاف و دقیق حتی در سرعت‌های بالا
خطاهای قرار دادن را به دلیل عدم تراز ارتفاع کاهش می‌دهد
برای عمر عملیاتی طولانی و نگهداری کم طراحی شده است
اجزای مرتبط
| قطعه | شماره قطعه | شرح |
| موتور سروو محور Z | SAM6871 | حرکت هد عمودی را هدایت می‌کند |
| برد درایور موتور | XK04121 / XK04032 | موتور سروو را کنترل و تغذیه می‌کند |
| کابل بازخورد رمزگذار | XH01340 / XH01270 | سیگنال‌های موقعیت را به کنترل‌کننده بازمی‌گرداند |
| براکت نصب موتور | XM02560 | موتور را به قاب هد قراردهی محکم می‌کند |
| شفت/مجموعه محور Z | XM02820 | اتصال مکانیکی برای حرکت عمودی |
لوازم جانبی مرتبط – موتور محور Z FUJI SAM6871 XPF
| قطعه | شماره قطعه (مثال) | شرح |
| برد درایور موتور سروو محور Z | XK04032 / XK04121 | موتور محور Z را هدایت و کنترل می‌کند. سیگنال‌های حرکت و توان را فراهم می‌کند |
| کابل بازخورد رمزگذار موتور | XH01270 / XH01340 | داده‌های موقعیت را از رمزگذار به کنترل‌کننده اصلی منتقل می‌کند |
| کابل/سیم‌کشی برق | XH01120 / XH01091 | برق را از درایور به موتور محور Z می‌رساند |
| مجموعه پیچ توپی محور Z | XM02820 | حرکت چرخشی موتور را به حرکت خطی عمودی دقیق تبدیل می‌کند |
| براکت نصب موتور | XM02560 / XM02380 | پشتیبانی مکانیکی برای محکم کردن موتور به قاب محور Z |
| شفت یا ریل راهنمای محور Z | XM02711 / XM02450 | راهنمایی حرکت عمودی و پشتیبانی ساختاری را فراهم می‌کند |
| پولی/کوپلر محور Z | XM02190 | گشتاور موتور را به پیچ یا شفت منتقل می‌کند |
| پوشش محفظه مجموعه هد | XM02930 / XM02671 | محفظه محافظ که موتور و اجزای محور را می‌پوشاند |
| سنسور موقعیت/سوئیچ محدود | XM03045 / XM03110 | محدودیت‌های محدوده محور Z را تشخیص می‌دهد و از حرکت بیش از حد جلوگیری می‌کند |
لوازم جانبی نگهداری اختیاری
| لوازم جانبی | عملکرد |
| جیگ تراز موتور | به نصب و کالیبراسیون دقیق موتور کمک می‌کند |
| فن خنک‌کننده موتور (در صورت استفاده) | مجموعه موتور را در محدوده دمایی ایمن نگه می‌دارد |
| کیت روان‌کاری | برای نگهداری پیچ توپی و شفت استفاده می‌شود |
| پد دمپر ارتعاش | ارتعاش را کاهش می‌دهد و دقت قرار دادن را بهبود می‌بخشد |
این اجزا عملکرد بهینه موتور محور Z SAM6871 را در دستگاه‌های FUJI XPF تضمین می‌کنند و ممکن است بسته به نوع هد (به عنوان مثال، H01، H04، H08 یا پیکربندی چند هد) کمی متفاوت باشد.
موتور محور Z FUJI SAM6871 – شماره قطعات مرتبط
| شرح قطعه | شماره قطعه | یادداشت |
| موتور سروو AC محور Z | SAM6871 | موتور محور عمودی اصلی برای هد FUJI XPF |
| برد درایور موتور محور Z | XK04032 | حرکت موتور را کنترل می‌کند (در سیستم M3II یا XPF استفاده می‌شود) |
| برد درایور جایگزین | XK04121 | ممکن است در پیکربندی‌های خاص XPF استفاده شود |
| کابل بازخورد رمزگذار | XH01270 | رمزگذار موتور را به PCB دید/کنترل متصل می‌کند |
| کابل منبع تغذیه | XH01120 | برق را از برد به موتور می‌رساند |
| مجموعه پیچ توپی (درایو مکانیکی محور Z) | XM02820 | گشتاور موتور را به حرکت عمودی تبدیل می‌کند |
| براکت نصب موتور | XM02560 | موتور را به شاسی هد متصل می‌کند |
| راهنمای خطی/شفت محور Z | XM02711 | راهنمایی حرکت خطی را برای حرکت عمودی فراهم می‌کند |
| کوپلر پولی/شفت | XM02190 | شفت موتور را به پیچ توپی یا مجموعه درایو متصل می‌کند |
| سنسور محدود برای محور Z | XM03045 | با تشخیص محدودیت‌های حرکت از حرکت بیش از حد جلوگیری می‌کند |
| فن خنک‌کننده محور Z | XH01431 | فن اختیاری برای خنک کردن موتور، استفاده شده در محیط‌های با دمای بالا |
نکته: شماره قطعات واقعی ممکن است بسته به نسخه دقیق هد (به عنوان مثال، H01، H04S، H08) و نسل XPF (XPF، XPF-L، XPF-W) کمی متفاوت باشد. همیشه سازگاری را از طریق کاتالوگ قطعات FUJI یا BOM دستگاه خود تأیید کنید.
راهنمای سؤالات متداول – موتور محور Z FUJI SAM6871 XPF
اطلاعات عمومی
سؤال 1: موتور FUJI SAM6871 برای چه استفاده می‌شود؟
پاسخ: SAM6871 یک موتور سروو AC است که برای کنترل محور Z (حرکت عمودی) هد قراردهی در دستگاه‌های SMT سری FUJI XPF استفاده می‌شود. این موتور با تنظیم ارتفاع هد در حین نصب قطعات، حرکات دقیق برداشت و قرار دادن را امکان‌پذیر می‌کند.
سؤال 2: کدام دستگاه‌های FUJI از موتور SAM6871 استفاده می‌کنند؟
پاسخ: SAM6871 برای استفاده در سری FUJI XPF طراحی شده است، از جمله:
مدل‌های XPF، XPF-L و XPF-W
سازگار با پیکربندی‌های H01، H04، H08 یا چند هد بسته به سیستم
عملکرد و عملیات
سؤال 3: موتور محور Z چه چیزی را کنترل می‌کند؟
پاسخ:
حرکت بالا/پایین نازل یا واحد ابزار را کنترل می‌کند
در حین برداشت و قرار دادن برای پایین آوردن یا بالا بردن هد درگیر می‌شود
با موتورهای X/Y برای نصب قطعات چند محوره صاف هماهنگ می‌شود
سؤال 4: چگونه کنترل می‌شود؟
پاسخ:
موتور SAM6871 توسط یک برد درایور سروو (به عنوان مثال، XK04032) هدایت می‌شود که دستورات را از کنترل‌کننده اصلی دستگاه دریافت می‌کند و از طریق رمزگذار تعبیه‌شده در موتور، بازخورد حلقه بسته را ارائه می‌دهد.
نگهداری و عیب‌یابی
سؤال 5: چه نگهداری روتینی مورد نیاز است؟
پاسخ:
کابل‌های برق و رمزگذار را به طور منظم بررسی کنید (XH01120، XH01270)
ناحیه موتور را از گرد و غبار و زباله‌ها تمیز کنید
در حین کار، به دنبال صدا یا لرزش غیرعادی باشید
تراز و محدودیت‌های حرکت محور Z را تأیید کنید
سؤال 6: علائم خرابی موتور چیست؟
| علائم | علت احتمالی | اقدام توصیه شده |
| موتور حرکت نمی‌کند | خرابی برد درایور یا قطع شدن کابل | اتصالات را بررسی کنید. درایور را تست یا تعویض کنید |
| نازل برداشت/قرار نمی‌دهد | حرکت محور Z مسدود شده یا نامناسب | پیچ توپی، براکت یا شفت راهنما را بررسی کنید |
| آلارم حرکت بیش از حد محور Z | خطای سنسور محدود یا رمزگذار | سنسورها را تست کنید. رمزگذار محور Z را دوباره کالیبره کنید |
| لرزش یا صدای بیش از حد | بلبرینگ‌های موتور فرسوده یا عدم تراز | موتور را تعویض کنید یا شفت درایو را دوباره تراز کنید |
اجزای مرتبط
| قطعه | شماره قطعه (مثال) | عملکرد |
| موتور سروو محور Z | SAM6871 | حرکت عمودی هد قراردهی را هدایت می‌کند |
| برد درایور موتور | XK04032 / XK04121 | رفتار موتور را کنترل می‌کند |
| کابل بازخورد رمزگذار | XH01270 | داده‌های موقعیت را به کنترل‌کننده ارسال می‌کند |
| کابل برق | XH01120 | برق را به موتور می‌رساند |
| مجموعه پیچ توپی محور Z | XM02820 | چرخش موتور را به حرکت عمودی تبدیل می‌کند |
| براکت نصب | XM02560 | موتور را به مجموعه هد متصل می‌کند |
| سوئیچ/سنسور محدود | XM03045 | از حرکت بیش از حد محور Z جلوگیری می‌کند |
بهترین روش‌ها
همیشه قبل از بازرسی یا تعویض موتور، دستگاه را خاموش کنید
از قطعات اصلی FUJI برای سازگاری کامل استفاده کنید
به طور دوره‌ای به‌روزرسانی‌های نرم‌افزاری مرتبط با کنترل سروو را بررسی کنید
یک موتور یا برد درایور یدکی را برای تعویض سریع در انبار نگه دارید
هرگونه خطای محور Z را ثبت کنید تا روند سایش یا بی‌ثباتی را در طول زمان نظارت کنید
