دوربین FUJI NXT MARK قطعات یدکی دستگاه SMT UG00300

دوربین FUJI UG00300 NXT MARK

شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود

دوربین FUJI UG00300 NXT

مرور کلی

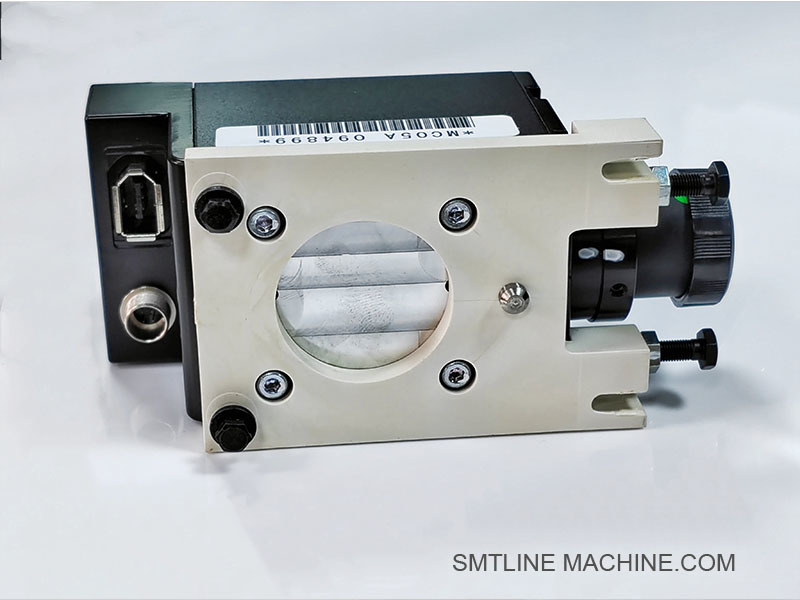

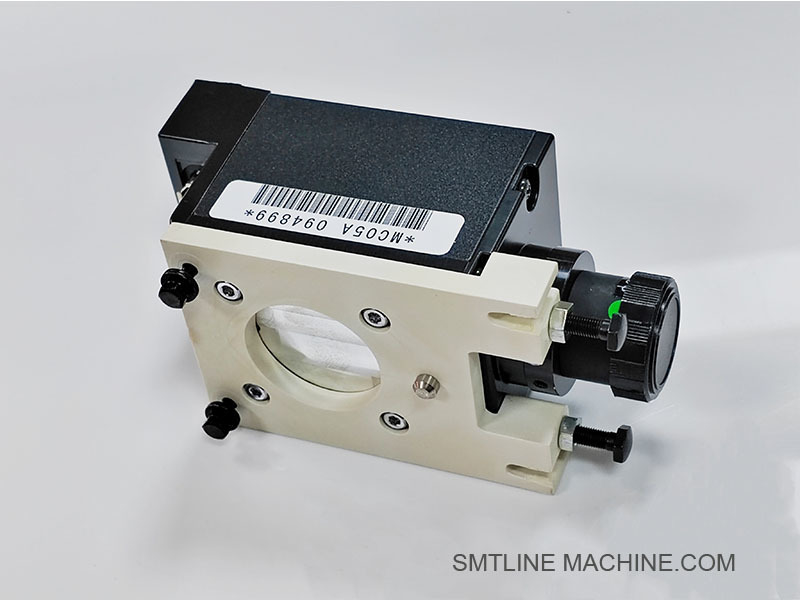

FUJI UG00300 یک ماژول دوربین MARK با وضوح بالا است که برای استفاده در ماشین های SMT سری FUJI NXT طراحی شده است.امکان تراز دقیق صفحه در طول فرآیند قرار دادن قطعات.

ویژگی های کلیدی

تشخیص معتبر با دقت بالا برای ثبت دقیق PCB
سنسور CMOS با وضوح بالا، گرفتن تصویر واضح و قابل اعتماد را تضمین می کند
سیستم روشنایی LED یکپارچه برای روشنایی مداوم فیدوشال ها
بهینه سازی شده برای کار با سرعت بالا در محیط های SMT کاملا خودکار
به طور یکپارچه با سیستم پردازش و تراز بینایی FUJI

درخواست ها

سازگار با سیستم عامل های FUJI NXT I، II، III و IV
استفاده می شود برای تشخیص علامت فیدیال برای تصحیح PCB آفست و چرخش
ضروری برای قرار دادن دقیق در مونتاژ چند صفحه و پیچ باریک

مشخصات فنی (معمولی)

مزایا

قبل از هر چرخه قرار دادن، تنظیم دقیق تخته را تضمین می کند.
پشتیبانی از پردازش PCB با سرعت بالا بدون از دست دادن دقت
نیاز به تصحیح دستی یا خطاهای تنظیمات اعتباری را کاهش می دهد
طراحی طولانی مدت با حداقل نیاز به نگهداری

اجزای مرتبط

لوازم جانبی مرتبط FUJI UG00300 NXT MARK Camera

قطعات اختیاری / پشتیبان

FUJI UG00300 MARK دوربین

تعداد این قطعات ممکن است بسته به نسل NXT (I / II / III / IV) و پیکربندی دوربین کمی متفاوت باشد. FUJI اغلب این موارد را به عنوان ماژول ها یا کیت ها، به ویژه برای ارتقاء یا ارتقاء ارائه می دهد.

راهنمای سوالات عمومی FUJI UG00300 NXT MARK Camera

اطلاعات عمومی

سوال1: دوربین FUJI UG00300 MARK چیست؟

A: FUJI UG00300 یک ماژول دوربین تشخیص MARK است که در ماشین های FUJI NXT برای تشخیص علامت های معتبر (نقاط مرجع) در صفحه های مداری چاپی (PCB) استفاده می شود.این علامت ها برای تراز صحیح PCB قبل از قرار دادن قطعات استفاده می شود.

س2: کدام ماشین های فوجی از این دوربین استفاده می کنند؟

A: UG00300 با:

پلتفرم های FUJI NXT I، II، III و IV
ماژول هایی که نیاز به تشخیص خودکار برای تراز PCB دارند

عملکرد و ویژگی ها

س3: دوربین MARK در طول کار چه کاری انجام می دهد؟

الف:

تصاویر با وضوح بالا از علامت های معتبر را روی PCB ضبط می کند
تصویر را برای تجزیه و تحلیل به صفحه پردازش بینایی ارسال می کند.
کمک می کند تا هر گونه X/Y جابجایی و یا چرخش هیئت مدیره را اصلاح کند
تضمین می کند که اجزای با دقت بالا قرار داده شده اند

سوال 4: آیا شامل روشنایی می شود؟

A: بله. دوربین شامل نوردهی LED داخلی (معمولاً سفید یا قرمز) است که برای کنتراست در سطوح مختلف PCB (به عنوان مثال مس ، مات ، درخشان) بهینه شده است.

نگهداری و رفع مشکل

س5: چگونه باید دوربین UG00300 را نگهداری کنم؟

الف:

لنز و پوشش نور را با استفاده از پاک کننده های غیر خیس کننده تمیز نگه دارید
بررسی کابل ها (XH01191 / XH01230) برای فرسایش یا قطع
بررسی وجود گرد و غبار یا باقی مانده بر روی پنجره ها یا سطح PCB
کالیبراسیون دوربین به عنوان مورد نیاز در طول چرخه نگهداری ماشین

س6: نشانه های مشکلات دوربین چیست؟

اجزای مرتبط

بهترین شیوه ها

تمیز کردن منظم و چک کردن بصری
استفاده از تخته های کالیبراسیون مشخص شده توسط FUJI برای آزمایش تشخیص اعتمادی
از دست زدن به لنز با دستان خالی اجتناب کنید.
استفاده از نیروی بیش از حد در هنگام نصب یا برداشتن ماژول
کابل ها یا منابع نور معیوب را فوراً تعویض کنید
