منشور دوربین OFC سر کار V12 فوجی XB03216 قطعات یدکی SMT

منشور دوربین OFC FUJI XB03216 V12، منشور دوربین

شرکت ما 11 سال است که در حال فعالیت است و قطعاً با تضمین کیفیت و تحویل سریع، بهترین انتخاب شما خواهد بود.

منشور دوربین OFC و هد کار FUJI XB03216 V12 – توضیحات محصول

بررسی اجمالی

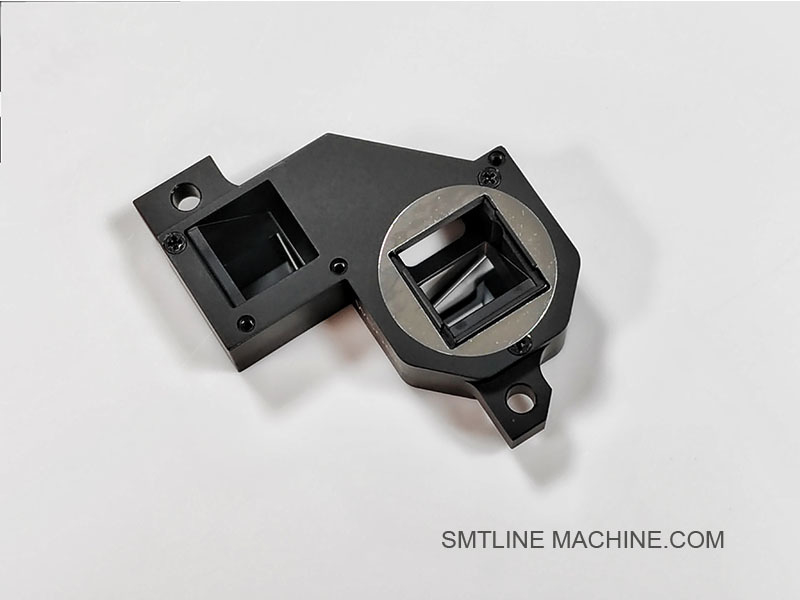

FUJI XB03216 یک منشور نوری دقیق است که در سیستم دوربین در حال پرواز (OFC) هد کار V12 در دستگاه‌های pick-and-place FUJI NXT استفاده می‌شود. این منشور، تصویر قطعه‌ای را که توسط نازل نگه داشته شده است، به حسگر OFC هدایت و متمرکز می‌کند، در حالی که هد در حال حرکت است و بازرسی دید در سرعت بالا و در حین پرواز را امکان‌پذیر می‌کند.

ویژگی‌های کلیدی

اپتیک با دقت بالا: از شیشه نوری با پراکندگی کم (یا کوارتز مصنوعی) با پوشش‌های ضد انعکاس برای حداکثر وضوح ساخته شده است.
اعوجاج فوق‌العاده کم: ≥ 98٪ انتقال نور مرئی، حفظ وفاداری تصویر برای تشخیص دقیق اجزا.
شکل فشرده: طراحی شده برای قرار گرفتن در محدوده‌های تنگ مونتاژ نوری داخلی هد V12.
ساختمان بادوام: محفظه منشور سفت و سخت و رابط نصب برای تراز پایدار در عملیات با سرعت بالا.
جایگزینی plug-and-play: شیار نصب استاندارد، تعویض‌های میدانی را سریع و تکرارپذیر می‌کند.

مشخصات معمولی

کاربردها

هد کار سری FUJI NXT V12
سیستم‌های OFC (دوربین در حال پرواز) برای تصویربرداری از اجزای در زمان واقعی
جفت شده با لنزهای OFC، حسگرهای دوربین و پایه‌های منشور برای تشکیل مسیر دید هد

اجزای مرتبط

مزایا

تصویربرداری در حال پرواز را فعال می‌کند، زمان چرخه را کاهش می‌دهد و از تاخیرهای توقف و ضبط جلوگیری می‌کند.
حفظ کیفیت تصویر ثابت در سرعت‌های بالای هد برای الگوریتم‌های دید قابل اعتماد.
طراحی مدولار، نگهداری را ساده می‌کند و زمان خرابی هد را به حداقل می‌رساند.
قطعه اصلی FUJI، تناسب کامل و قابلیت اطمینان طولانی‌مدت را تضمین می‌کند.

لوازم جانبی مرتبط – منشور دوربین OFC FUJI XB03216

یادداشت‌ها

همه لوازم جانبی قطعات اصلی FUJI هستند که برای هد کار V12 طراحی شده‌اند.
از کیت تمیز کردن منشور به طور منظم برای حفظ وضوح تصویر و جلوگیری از مصنوعات نوری استفاده کنید.
اطمینان حاصل کنید که براکت نصب منشور به طور ایمن گشتاور شده است تا تراز را در عملیات با سرعت بالا حفظ کنید.

هد کار FUJI XB03216 V12 OFCمنشور دوربینو لوازم جانبی کلیدی آن:

راهنمای سوالات متداول – منشور دوربین OFC هد کار FUJI XB03216 V12

اطلاعات عمومی

سؤال 1: FUJI XB03216 برای چه استفاده می‌شود؟

پاسخ: XB03216 یک منشور نوری است که در هد کار V12 دستگاه‌های FUJI NXT نصب شده است. این بخشی از سیستم OFC (دوربین در حال پرواز) است که امکان ثبت تصویر در زمان واقعی از اجزا را در حالی که هد در حال حرکت است، فراهم می‌کند. این تصویر را از نازل از طریق یک مسیر نور دقیق به حسگر دوربین هدایت می‌کند.

سؤال 2: کدام دستگاه‌ها و هدها از این منشور استفاده می‌کنند؟

پاسخ:

این به طور خاص در هد کار FUJI NXT V12 استفاده می‌شود.
با هد H04، H08، H12HS که از سیستم‌های دید متفاوتی استفاده می‌کنند، سازگار نیست.

عملکرد و نقش نوری

سؤال 3: منشور XB03216 چگونه در سیستم OFC کار می‌کند؟

پاسخ: منشور تصویر قطعه انتخاب شده از نازل را به سمت یک حسگر دوربین ثابت هدایت می‌کند. این امر تصویربرداری بدون توقف (در حال پرواز) را امکان‌پذیر می‌کند و سرعت و دقت را بدون توقف هد pick-and-place بهبود می‌بخشد.

سؤال 4: آیا بر کیفیت تصویر یا تشخیص تأثیر می‌گذارد؟

پاسخ: بله – مثبت. منشور یک جزء با وضوح بالا و اعوجاج کم با پوشش AR (ضد انعکاس) است که راندمان انتقال بالا و تصویربرداری واضح را برای تشخیص دقیق اجزا تضمین می‌کند.

نصب و نگهداری

سؤال 5: آیا منشور قابل تعویض در میدان است؟

پاسخ: بله. می‌توان آن را به عنوان یک قطعه مستقل در حین نگهداری هد تعویض کرد. معمولاً با یک براکت (به عنوان مثال، XM02350) نصب می‌شود و در صورت نصب صحیح نیازی به کالیبراسیون مجدد ندارد.

سؤال 6: علائم یک منشور معیوب یا کثیف چیست؟

پاسخ:

تصاویر دید تار یا تحریف شده
سیستم دید قادر به تشخیص اجزا نیست
خطاهای قرارگیری نامنظم که به مشکلات تصویربرداری برمی‌گردند

سؤال 7: چگونه منشور را تمیز کنم؟

پاسخ: از یک کیت تمیزکننده نوری (به عنوان مثال، XM03010) با سواب‌های بدون پرز و محلول ایمن برای لنز استفاده کنید. از لمس مستقیم سطح با انگشتان یا مواد ساینده خودداری کنید.

سؤال 8: آیا می‌توانم از اجزای نوری شخص ثالث استفاده کنم؟

پاسخ: خیر. XB03216 به طور خاص برای سیستم OFC FUJI طراحی شده است. منشورهای شخص ثالث ممکن است استانداردهای تراز، پوشش یا وضوح نوری را نداشته باشند و منجر به شناسایی اشتباه یا خطاهای سیستم شوند.

عیب‌یابی

قطعات مرتبط

بهترین روش‌ها

همیشه منشور را با دستکش یا موچین جابجا کنید
محیط هد را تمیز نگه دارید تا از آلودگی نوری جلوگیری شود
فقط از قطعات اصلی FUJI برای جایگزینی استفاده کنید
بازرسی دوره‌ای را در حین نگهداری هد برنامه‌ریزی کنید
