قطعات یدکی دستگاه SMT موتور محور Y FUJI XM00221 NXT I

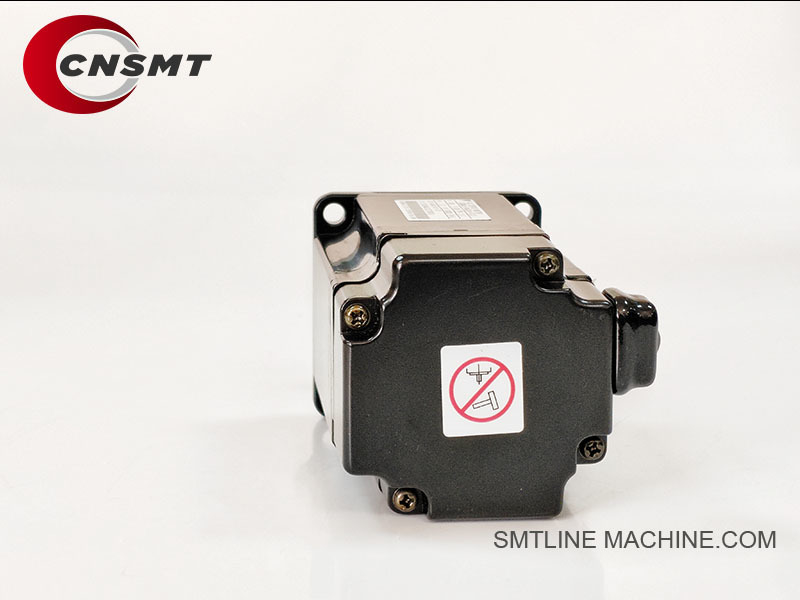

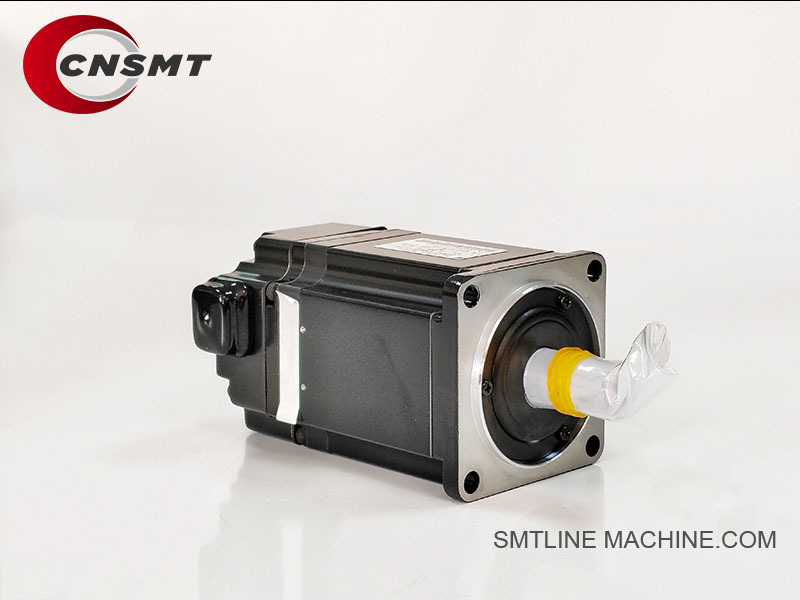

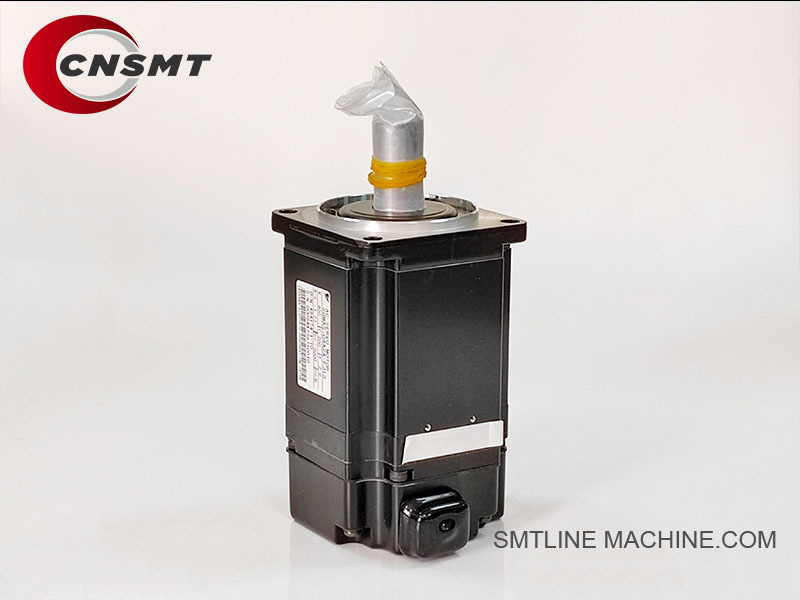

موتور FUJI XM00221 NXT I محور Y

شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود

FUJI XM00221 NXT I موتور محور Y ️ توضیحات محصول

مرور کلی

موتور FUJI XM00221 یک موتور محور Y با دقت بالا است که برای ماشین های SMT FUJI NXT I طراحی شده است.این موتور یک قطعه کلیدی مسئول رانندگی حرکت خطی محور Y ماشین است، که موقعیت بسیار دقیق سیستم کار ماژول را در هنگام قرار دادن قطعات امکان پذیر می کند.

ویژگی های کلیدی

طراحی شده برای حرکت محور Y (پیش-پشت) در ماژول های FUJI NXT I.
دقت بالا، پاسخ سریع و حرکت پایدار برای عملیات SMT را فراهم می کند.
با سیستم کنترل سرو FUJI کار می کند و کدگذاری برای کنترل حلقه بسته.
بسیار با دوام، پایدار و مناسب برای کار مداوم 24/7
طراحی ماژولار امکان جایگزینی و نگهداری آسان در بستر NXT I را فراهم می کند.

مدل های قابل استفاده

ماژول های سری FUJI NXT I (به عنوان مثال، M3، M6)
کنترل حرکت محور Y پلتفرم ماژول.

مشخصات فنی (معمولی)

وظایف اصلی

حرکت خطی محور Y از سیستم کار NXT I را هدایت می کند.
پشتیبانی از موقعیت PCB با سرعت بالا و تنظیمات جلو و عقب در طول قرار دادن.
اطمینان از عملیات دقیق، پایدار و قابل اعتماد SMT برای تولید حجم بالا.

لوازم جانبی و اجزای مرتبط

توصیه های نگهداری

به طور منظم ریل های خطی و راهنماها را برای روغن مناسب بررسی کنید.
سیگنال موتور و کابل های برق را برای فرسایش و فرسایش بررسی کنید.
اطمینان حاصل کنید که فن خنک کننده (XH01431) به درستی کار می کند.
برای صداهای غیرمعمول، گرم شدن بیش از حد یا اشتباهات موقعیت به عنوان نشانه های فرسایش یا خرابی موتور بررسی کنید.

خلاصه

موتور محور Y FUJI XM00221 یک جزء مهم کنترل حرکت برای ماژول NXT I است که موقعیت دقیق و پایدار محور Y (پیش و عقب) پلت فرم ماشین را فراهم می کند.نگهداری مناسب و تعویض به موقع تضمین سرعت بالاعملکرد تولید SMT با دقت بالا

راهنمای سوالات عمومی FUJI XM00221 NXT I موتور محور Y

اطلاعات عمومی

سوال1: موتور FUJI XM00221 برای چه کاری استفاده می شود؟

الف:
FUJI XM00221 یک موتور محور خطی در محور Y است که در ماژول های FUJI NXT I استفاده می شود. این موتور حرکت جلو و عقب سر یا پلتفرم قرار دادن را کنترل می کند.اطمینان از تراز دقیق PCB در طول نصب قطعات.

سوال2: این موتور با کدام ماشین های FUJI سازگار است؟

الف:
به طور خاص برای:

ماژول های FUJI NXT I (به عنوان مثال، M3، M6)
در NXT II/III بدون سازگاری مکانیکی استفاده نمی شود.

ویژگی ها و عملکردها

س3: این موتور چه محوری را کنترل می کند؟

الف:
آن محور Y را کنترل می کند حرکت خطی جلو و عقب ماژول قرار دادن در پایه ماشین.

سوال 4: آیا موتور XM00221 یک موتور servo یا stepper است؟

الف:
این یک سرو موتور AC (یا نوع محرک خطی ، بسته به نسخه) است که از طریق یک سیستم حلقه بسته با بازخورد کدگر برای موقعیت دقیق کنترل می شود.

س5: مزیت های اصلی آن چیست؟

الف:

سرعت بالا و دقت
عمر عملیاتی طولانی با نگهداری کم
ادغام کامل با سیستم های کنترل FUJI NXT
حرکت خطي صاف، براي قرار دادن درست مهمه

نصب و کالیبراسیون

س6: XM00221 چگونه در دستگاه نصب می شود؟

الف:

زیر شاسی ماژول NXT نصب شده
متصل به صفحه سرو درایور (به عنوان مثال، 2AGTHA000100).
رابط با کابل های سیگنال (XS02050) و کابل های برق (XS02051).
می تواند به مجموعه های راهنمای خطی یا مسیرهای پیچ توپ بسته به پیکربندی متصل شود.

سوال 7: آیا بعد از تعویض نیاز به کالیبراسیون وجود دارد؟

الف:
بله، بعد از تعویض موتور

از طريق سيستم کنترل ماشين روش هاي راهنمايي رو اجرا کنيد
اندازه گیری محدودیت های سفر محور Y برای اطمینان از تراز دقیق PCB.

مسائل رایج و راه حل مشکلات

س8: نشانه های شایع خرابی موتور چیست؟

الف:

حرکت متناقض محور Y.
خطاهای موقعیت یا عدم تراز PCB ها
آلارم سرو یا از دست دادن بازخورد در کنترل کننده.
گرم شدن بیش از حد موتور یا صداهای غیرطبیعی در حین حرکت
لرزش یا لرزش پلتفرم.

سوال 9: چه چیزی می تواند باعث شکست موتور XM00221 شود؟

الف:

فرسایش بیش از حد یا خرابی لوله کشی ناشی از استفاده طولانی مدت
مشکلات الکتریکی (شورت سرک، آسیب به کابل)
حمل بیش از حد ناشی از خط ریل یا انسداد مکانیکی
خرابی در صفحه راننده یا رمزگذاری متصل شده

س10: چگونه می توان آزمایش کرد که موتور معیوب است؟

الف:

برای بررسی وجود پیچ و تابهای باز/کوتاه، از مولتی متر استفاده کنید.
کابل هاي سيگنال و برق رو عوض کنيد تا مشکل کابل ها حل بشه
بازخورد رمزگذاری کننده را با استفاده از ابزارهای تشخیصی آزمایش کنید.
برای چرخش دستی صاف (در صورت لزوم) مشاهده کنید.
از رابط سيستم فجي سرو ديگنوستيك اجرا کنيد

توصیه های نگهداری

س11: این موتور باید چند بار نگهداری شود؟

الف:

بسته به استفاده، هر 6 تا 12 ماه بررسی کنید.
گرد و غبار اطراف یا بقایای ریل ها و فن ها را تمیز کنید.
برای تماميت کابل و محکم بودن اتصال چک کنید.
روغن مجدد راهنماهای خطی مرتبط (XS05120)

س12: موتور چه زمانی باید تعویض شود؟

الف:

بعد از ۳۵ سال کار مداوم
بلافاصله اگر موقعیت گیری غیر قابل اعتماد شود یا موتور شکست بخورد خود تشخیص
اگر گرما بیش از حد یا لرزش با وجود بار و تراز مناسب ادامه داشته باشد.

بخش های مرتبط

بهترین شیوه ها

همیشه بعد از تعویض موتور، مسیر کامل و تراز را انجام دهید.
اگر موتور در معرض آسیب الکتریکی قرار گرفته باشد، کابل های سیگنال و برق را با هم جایگزین کنید.
اجزای خنک کننده را فعال نگه دارید تا عمر موتور را افزایش دهید.
زمان اجرا موتور را از طریق دفترچه ی ماشین برای نگهداری پیش بینی شده ثبت کنید.

خلاصه

موتور محور Y FUJI XM00221 یک جزء حرکتی حیاتی برای ماژول های NXT I است که حرکت جلو و عقب دقیق و صاف را تضمین می کند.نگهداری مناسب و بازرسی دوره ای برای پایداری طولانی مدت ماشین و کیفیت SMT کلیدی است.
