FUJIX M00804 2MGKHA093301 H12HS V12 موتور هد کارکرد H12HS قطعات یدکی SMT

FUJI XM00804 2MGKHA093301 موتور سر کار H12HS V12

شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود

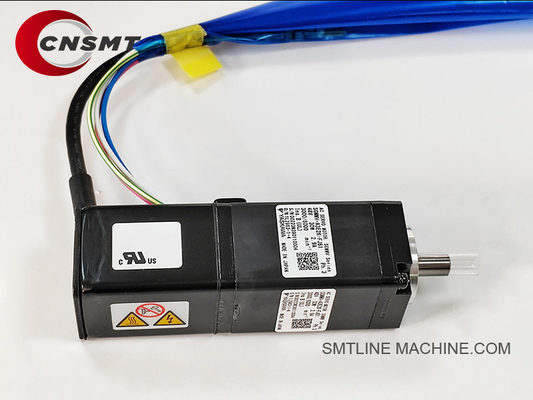

FUJI XM00804 / 2MGKHA093301 H12HS موتور V12 کار سر توضیحات محصول

خلاصه ی محصول

FUJI XM00804 (PN جایگزین: 2MGKHA093301) یک موتور دقیق با عملکرد بالا است که برای سرهای کاری H12HS و V12 ماشین های SMT FUJI NXT II و NXT III طراحی شده است.این موتور یک قطعه محرک حیاتی است که مسئول تغذیه سیستم های مرکزی حرکت در داخل سر کار است، از جمله بلند کردن محور Z (نوزل بالا / پایین) و / یا چرخش محور Theta (وضع زاویه نوزل) ، بسته به نصب.

ویژگی های کلیدی

موتور دقيق با سرعت بالا و چرخ دنده بالا براي سر هاي SMT
پشتیبانی از حرکت محور Z (رفع نوزل) یا چرخش Theta (اصلاح زاویه نوزل).
طراحی شده برای دوام بالا، ثبات و حرکت صاف تحت عملیات مداوم.
براي زمان پاسخ سريع و حداقل لرزش بهینه شده و دقت قرار دادن را بهبود مي بخشد.
سازگار با هر دو H12HS و V12 سر کار با سرعت بالا در ماشین آلات FUJI NXT.

سازگاری ماشین

فوجی NXT سری دوم
سری FUJI NXT III
سر کار: H12HS، V12

مشخصات فنی (معمولی)

کاربردهای اصلی

مکانیسم بلند کردن محور Z را برای حرکت دقیق نوزل بالا / پایین هدایت می کند.
براي کنترل دقيق زاويه نوزل، مکانیسم چرخش تتا را کنترل مي کند.
با مادربرد کنترل سر کار می کند (PN: 2AGKHB008800) برای کار همزمان.
تضمین سرعت بالا و دقت بالا در خطوط تولید SMT.

لوازم جانبی و اجزای مرتبط

توصیه های نگهداری

کنتاکتورهای موتور (XS02050، XS02051) را به طور منظم برای فرسایش یا آسیب بررسی کنید.
اطمینان حاصل کنید که فن خنک کننده (XH01431) تمیز و فعال است تا از گرم شدن بیش از حد جلوگیری شود.
به صداهای غیرمعمول که نشان دهنده فرسایش اوراق یا مشکلات مکانیکی داخلی است توجه کنید.
برای جلوگیری از فشارهای مکانیکی، تراز کوپلر (XS02100) را بررسی کنید.
چرخه جایگزینی پیشنهاد شده: 3-5 سال، بسته به شدت استفاده.

خلاصه

موتور سر کار FUJI XM00804 / 2MGKHA093301 یک محرک ضروری در سر های H12HS و V12 است که حرکات محور Z و محور Theta دقیق را فراهم می کند.به طور مستقیم بر دقت و کارایی دستگاه های SMT FUJI NXT تاثیر می گذاردنگهداری منظم عملکرد پایدار و طولانی مدت را تضمین می کند.

لوازم جانبی مربوط به FUJI XM00804 / 2MGKHA093301 موتور سر کار

کیت های یدکی توصیه شده:

کیت سیم کشی موتور:
شامل XS02050 (کابل سیگنال) + XS02051 (کابل برق)

کیت رمزگذاری (اگر مجهز باشد اختیاری):
XS02410 (کدگر محور Theta/Z)

کیت دریچه خلاء:
XS03760 (کامپوز) + XS03764 (کامپوز) + XS03765 (کامپوز)

کیت خنک کننده:
XH01431 (مروارید خنک کننده) + فیلترهای مروارید (در صورت لزوم)

نکته مهم:

موتور XM00804 / 2MGKHA093301 با مادربرد 2AGKHB008800 ، سیم کشی موتور ، اتصال مکانیکی ، اجزای پنوماتیک و سنسورها کار می کند.
برای بهینه سازی زمان کار ماشین، توصیه می شود که این اجزای مرتبط با هم نگه داشته شوند.

شماره قطعات مرتبط برای موتور FUJI XM00804 / 2MGKHA093301

خلاصه ی شماره های بخش کلیدی:
موتور: XM00804 / 2MGKHA093301کنترلر: 2AGKHB008800برنامه موتور: XS02050 (سگنال) ، XS02051 (قدرت)سیستم خلاء: XS03760 (کلف) ، XS00920 (سینسور) ، XS03764 (سپر) خنک کننده:XH01431 (فان) اتصال مکانیکی: XS01300 (دست بند گره) ، XS02100 (پیوند)

راهنمای سوالات عمومی FUJI XM00804 / 2MGKHA093301 H12HS V12 موتور سر کار

اطلاعات عمومی

سوال1: موتور FUJI XM00804 / 2MGKHA093301 چیست؟
الف:
این یک موتور سر کار با دقت بالا است که در FUJI NXT H12HS و V12 استفاده می شود و محور Z (نوزل بالا / پایین) یا محور Theta (دوران نوزل) را هدایت می کند.برای قرار دادن دقیق قطعات در تولید SMT ضروری است.

س2: چه ماشین هایی از این موتور استفاده می کنند؟
الف:
سری FUJI NXT II ✔ سری FUJI NXT III ✔ سرهای کاری: H12HS و V12

توابع و ویژگی ها

سوال سوم: این موتور چه چیزی را کنترل می کند؟
الف:
محور Z: نوزل را بالا / پایین برای انتخاب و قرار دادن قطعات. ✔ محور Theta: چرخش نوزل برای تنظیم زاویه قطعات.

این بستگی به جایی دارد که موتور در سر کار نصب شده است.

سوال 4: آیا این همان موتور برای هر دو Z و Theta است؟
الف:
بله، همان مدل موتور (XM00804 / 2MGKHA093301) برای هر دو محور Z و محور Theta استفاده می شود، اما عملکرد آن به موقعیت و سیم کشی در داخل سر کار بستگی دارد.

س5: آیا این موتور یک موتور مرحله ای یا سرو است؟
الف:
آن را به عنوان یک موتور هیبریدی با دقت بالا رفتار می کند، اغلب به عنوان یک مرحله ای با بازخورد کدگر پیکربندی شده است، که در حالت کنترل حلقه بسته توسط مادربرد سر مدیریت می شود (PN: 2AGKHB008800).

نصب و کالیبراسیون

س6: موتور چگونه نصب می شود؟
الف:
به طور مستقیم در داخل سر کار H12HS یا V12 نصب می شود. از طریق:

کابل سیگنال (XS02050)
کابل برق (XS02051) به صورت مکانیکی با استفاده از غلاف شاخه نوزل (XS01300) و مجموعه اتصال (XS02100) متصل می شود.

سوال 7: آیا بعد از تعویض نیاز به کالیبراسیون وجود دارد؟
الف:
بله
محور تتا: نیاز به تراز زاویه نقطه صفر دارد محور Z: نیاز به کالیبراسیون محدوده حرکت بالا و پایین دارد.دستگاه به طور معمول انجام خود به خود در هنگام راه اندازی اما چک دستی پس از تعویض توصیه می شود.

مسائل رایج و راه حل مشکلات

س8: علائم رایج نارسایی حرکتی چیست؟
الف:
هیچ ارتفاع یا چرخش نوزل وجود ندارد. سر و صدا غیرطبیعی (زنجش، کلیک کردن). لرزش یا لرزش در هنگام حرکت. هشدار تتا یا محور Z در ماشین. از دست دادن گام، منجر به عدم تراز.گرم شدن بیش از حد (بررسی فن خنک کننده XH01431).

سوال9: علت خرابی موتور چیست؟
الف:
فرسایش مکانیکی (شکست لاغری، گشایش کوپلینگ) ، خرابی الکتریکی (خراب کویل، خرابی کابل) ، گرم شدن بیش از حد به دلیل شکست فن خنک کننده (XH01431)خرابی سیستم خلاء باعث بار بیش از حد بر روی موتور می شود.

سوال 10: چگونه موتور را تشخیص دهیم؟
الف:
تست تداوم و مقاومت پیچ و تاب موتور. کابل های سیگنال / برق (XS02050 / XS02051) را برای بررسی خرابی های کابل تغییر دهید. خروجی های مادربرد (2AGKHB008800) را بررسی کنید.به صورت دستی چرخاندن گره باید صاف باشد، نه سفت. چک کردن اتصال (XS02100) برای لغزش یا سایش.

توصیه های نگهداری

سوال 11: چگونه این موتور را نگهداری کنیم؟
الف:
سر و اجزای داخلی را از گرد و غبار پاک نگه دارید. کابل ها و کانکتورها را به طور منظم برای فرسایش بررسی کنید. اطمینان حاصل کنید که فن خنک کننده (XH01431) تمیز و فعال است.بررسی اتصال مکانیکی (XS02100) برای تراز صحیح. موتور را در نشانه های گرم شدن بیش از حد، سر و صدا یا از دست دادن دقت جایگزین کنید.

س12: چرخه جایگزینی توصیه شده؟
الف:
به طور معمول هر ۳ تا ۵ سال، بسته به شدت استفاده. تولید 24 ساعته و 7 روز در هفته ممکن است نیاز به تعویض زودتر داشته باشد.

اجزای مرتبط

توصیه های سفارش
تایید کنید که آیا به موتور برای محور Z یا محور Theta نیاز دارید.
بررسی کنید که آیا کابل ها (XS02050، XS02051) نیز مورد نیاز هستند.
برای عملکرد بهینه، اجزای مرتبط مانند فن خنک کننده (XH01431) و اتصال (XS02100) را جایگزین کنید.

خلاصه

موتور سر کار FUJI XM00804 / 2MGKHA093301 یک جزء حیاتی برای اطمینان از حرکت دقیق در V12 و H12HS است.حفظ عملکرد مطلوب آن برای دستیابی به دقت قرار دادن بالا و زمان عملکرد ماشین در تولید SMT ضروری است.
