FUJI XM01171 V12 H12HS کار سر موتور مرحله ای قطعات ماشین SMT

موتور مرحله ای FUJI XM01171 V12 H12HS

شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود

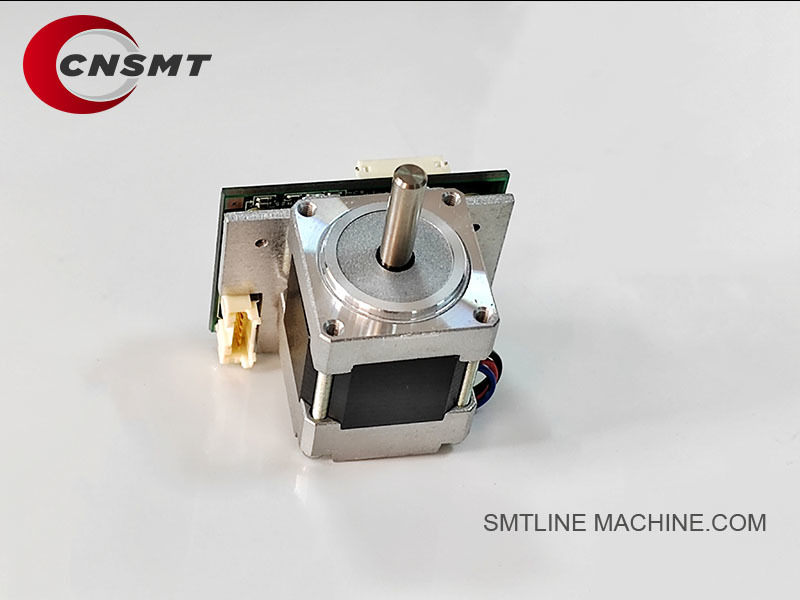

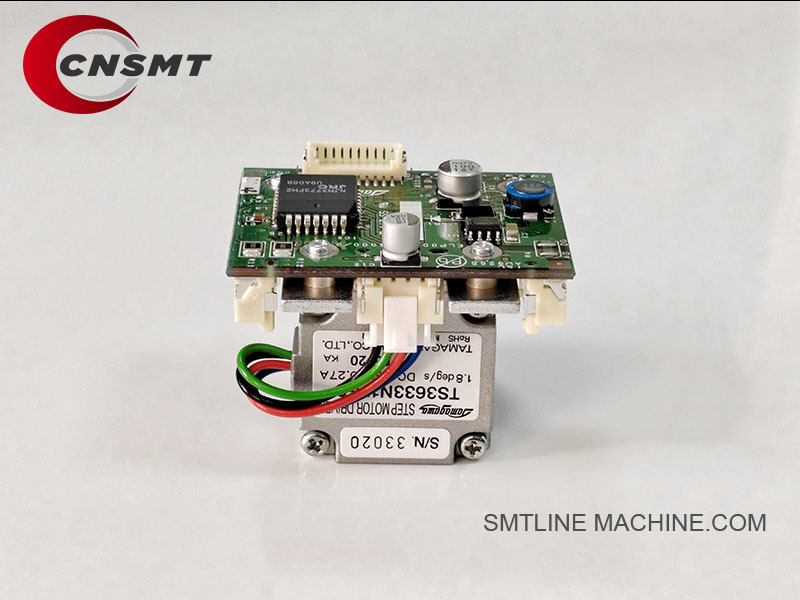

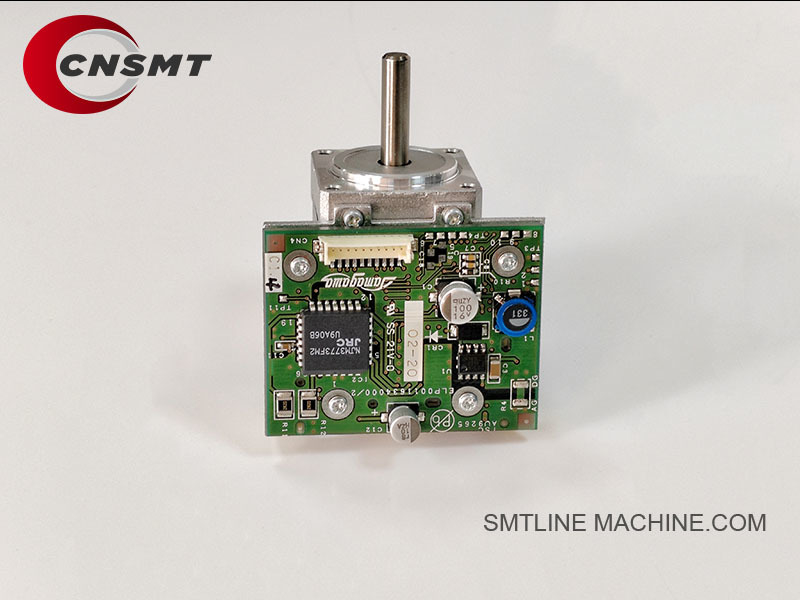

FUJI XM01171 V12 / H12HS موتور مرحله ای با سر کار

خلاصه ی محصول

موتور مرحله ای FUJI XM01171 یک موتور با دقت بالا است که در V12 و H12HS از ماشین های انتخاب و مکان FUJI NXT استفاده می شود.اين موتور مسئول رانندگي وظايف حركت مهم در داخل سر است، مانند محور Z (افزایش نوزل) یا محور Theta (دوران نوزل) ، که سرعت بالا و دقت بالا را در محل قرار دادن قطعات تضمین می کند.

ویژگی های کلیدی

کنترل دقیق برای محور Z (بالا / پایین) یا محور Theta (گردش) را فراهم می کند.
دقت مرحله ای با وضوح بالا برای دقت در سطح میکروم
زمان پاسخ سریع مناسب برای عملیات SMT با سرعت بالا.
دوام بالا، برای کار مداوم در محیط های سخت طراحی شده است.
کاملا با فوجی NXT V12 و H12HS کار می کنند.

سازگاری ماشین

فوجی NXT سری دوم
سری FUJI NXT III
سر کار: V12,H12HS

مشخصات فنی (معمولی)

کاربردهای اصلی

رانندهای بلند کردن نوزل (محور Z) برای انتخاب قطعات دقیق و ارتفاع قرار دادن.
کنترل چرخش نوزل (محور Theta) برای اصلاح زاویه قطعات.
کار می کند در همگام سازی با motherboard H12HS (PN: 2AGKHB008800) برای کنترل دقیق حرکت.
از عملیات با سرعت بالا و پایدار که برای تولید SMT ضروری است پشتیبانی می کند.

قطعات و لوازم مرتبط

توصیه های نگهداری

به طور منظم سر و صدا موتور را برای نشانه های فرسایش یا عملکرد غیرطبیعی بررسی کنید.
چک کنید که وصلات گشاده یا عدم تراز گره وجود داشته باشد.
اطمینان حاصل کنید که محیط موتور از آلودگی گرد و غبار و جریان پاک است.
اگر علائم مانند لرزش، گام های فراموش شده یا گیر شدن رخ دهد، موتور را جایگزین کنید.
طول عمر معمول: 35 سال، بسته به شدت استفاده از ماشین.

خلاصه

موتور مرحله ای فوجی XM01171 یک قطعه کنترل حرکت حیاتی برای V12 و H12HS است.تاثیر مستقیم بر کیفیت قرار دادن و بهره وری تولیدنگهداری مناسب و تعویض به موقع برای عملکرد بهینه ماشین بسیار مهم است.

لوازم جانبی مرتبط برای موتور مرحله ای FUJI XM01171

کیت های یدکی توصیه شده:

کیت کابل موتور: XS02050 (سگنال) + XS02051 (قدرت)
کیت رمزگذاری: XS02410 (برای بازخورد محور Z یا Theta)
کیت تعمیر و نگهداری شیر: XS03760 (جمعه) + XS03764 (شلوار)
کیت خنک کننده: XH01431 (فان) + فیلتر فن در صورت لزوم

يادداشت:

موتور مرحله ای XM01171 با مادربرد (2AGKHB008800) کار می کند و به کابل های سیگنال و برق وابسته است.
برای عملکرد کامل، اغلب با کدگرهای موقعیت و سیستم های پنوماتیک مانند دریچه های خلاء و سنسورهای فشار ارتباط برقرار می کند.

شماره های قطعات مرتبط برای موتور مرحله ای FUJI XM01171

خلاصه ی PN های مرتبط:

این شماره های قطعات به طور مستقیم با موتور مرحله ای XM01171 مرتبط هستند، از جمله اجزای الکتریکی (کابل ها، مادربرد) ، پیوندهای مکانیکی (شلوار گودال، کوپلر) ،سیستم های پنوماتیک (کاف ها)، سنسورها) و اجزای ساختاری (بست، فن ها).

يادداشت:

موتور مرحله ای XM01171 با مادربرد (2AGKHB008800) کار می کند و به کابل های سیگنال و برق وابسته است.
برای عملکرد کامل، اغلب با کدگرهای موقعیت و سیستم های پنوماتیک مانند دریچه های خلاء و سنسورهای فشار ارتباط برقرار می کند.

راهنمای سوالات عمومی FUJI XM01171 V12 / H12HS موتور مرحله ای سر کار

اطلاعات عمومی

سوال1: موتور مرحله ای FUJI XM01171 چیست؟

الف:
XM01171 یک موتور مرحله ای با دقت بالا است که در V12 و H12HS از ماشین های FUJI NXT استفاده می شود.آن را یا محور Z (نوزل بالا / پایین) و یا محور Theta (دوران نوزل) بسته به نصب و نصب را هدایت می کند.

س2: کدام ماشین های فوجی از این موتور استفاده می کنند؟

الف:

فوجی NXT سری دوم
سری FUJI NXT III
سر کار: V12، H12HS

توابع و ویژگی ها

س3: کارکرد این موتور چیست؟

الف:

کنترل حرکت محور Z (رفع نوزل) یا چرخش محور Theta.
با مادربرد کار می کند (PN: 2AGKHB008800) برای اجرای وظایف دقیق قرار دادن.
حرکت دقیق برای تولید SMT با سرعت بالا را تضمین می کند.

سوال 4: آیا این همان موتور برای محور Z و محور Theta است؟

الف:
بله. موتور XM01171 برای محور Z (بالا / پایین) و محور Theta (گردش) استفاده می شود، اما عملکرد کنترل به موقعیت نصب شده و سیم کشی آن بستگی دارد.

نصب و راه اندازی

س5: XM01171 چگونه نصب می شود؟

الف:

به طور مستقیم داخل قاب سر کار نصب شده است.
از طریق کابل سیگنال (XS02050) و کابل برق (XS02051) به مادربرد متصل می شود.
به صورت مکانیکی به شاخه بلند کننده نوزل (Z) یا محرک چرخش (Theta) با استفاده از مجموعه اتصال (XS02100) متصل می شود.

س6: آیا بعد از تعویض نیاز به کالیبراسیون وجود دارد؟

الف:

جهت گیری مکانیکی برای اطمینان از موقعیت درست کوپلر ضروری است.
دستگاه در هنگام راه اندازی، خودکارانه هومینگ و کالیبراسیون را انجام می دهد.
برای Theta، از مرجع زاویه صفر اطمینان حاصل کنید؛ برای Z، محدودیت های ارتفاع را بررسی کنید.

راه حل مشکل

سوال 7: علائم رایج شکست چیست؟

الف:

نوزل بلند نمی شود و چرخش نمی کند.
لرزش موتور یا سر و صدا
از دست دادن گام (خطای اشتباه انتخاب / محل).
خطای ارتباطی از کنترل کننده اصلی (اگر موتور کوتاه شود یا متوقف شود).
آلارم محور Z یا محور Theta روی صفحه ماشین

سوال 8: علت خرابی موتور مرحله ای چیست؟

الف:

با گذشت زمان از هم پاشيدن
خرابی های الکتریکی (تخریب کویل، مشکلات کابل)
گرم شدن بیش از حد به دلیل شکست خنک کننده (Fan XH01431 کار نمی کند).
انسداد مکانیکی در گره یا اتصال

سوال ۹: چگونه شکست موتور را تشخیص دهیم؟

الف:

کابل موتور رو عوض کن تا ببينم که ربطي به کابل داره يا نه
براي سيگنال خروجي از مادربرد 2AGKHB008800 بگرديد
مقاومت آزمون پیچ و تاب موتور (نمی بایست باز یا کوتاه باشد).
به طور فیزیکی گره موتور را چرخش دهید اگر سفت یا گیر کرده باشد، شکست موتور احتمال دارد.

نکات نگهداری

سوال 10: چگونه موتور XM01171 را نگهداری کنیم؟

الف:

سر کار را از گرد و غبار پاک نگه دارید.
بررسی کنید که فن خنک کننده (XH01431) کار می کند.
بررسی کنتاکتورهای موتور (XS02050، XS02051) برای فرسایش.
اگر در راهنمای FUJI توصیه شده است، پیوند مکانیکی را روان کنید.
اگر موتور نشانه های سر و صدا، گرما یا خطاهای از دست رفته را نشان دهد، جایگزین کنید.

س11: فاصله سفارش شده جایگزین کردن چیست؟

الف:

معمولاً هر ۳ تا ۵ سال، بسته به استفاده از ماشین.
اگر 24 ساعته در حال کار با سرعت بالا باشد، زودتر تعویض کنید.

اجزای مرتبط

نکات سفارش

همیشه تایید کنید که موتور برای محور Z یا محور Theta در پیکربندی سر شما است.
سفارش همراه با کابل ها (XS02050، XS02051) اگر آسیب دیده یا قدیمی باشد.
اگر هر دو قدیمی باشند یا خطاهای خود را نشان دهند، با مادربرد (2AGKHB008800) جفت شوند.

خلاصه

موتور مرحله ای FUJI XM01171 یک جزء حرکتی حیاتی برای سر کار V12 و H12HS است. این حرکت دقیق نوزل را برای تولید SMT تضمین می کند.نگهداری منظم و تعویض در زمان لازم برای جلوگیری از وقفه و حفظ دقت بالا.
