برد اصلی هد کار H12HS FUJI 2AGKHB008800 قطعات یدکی SMT

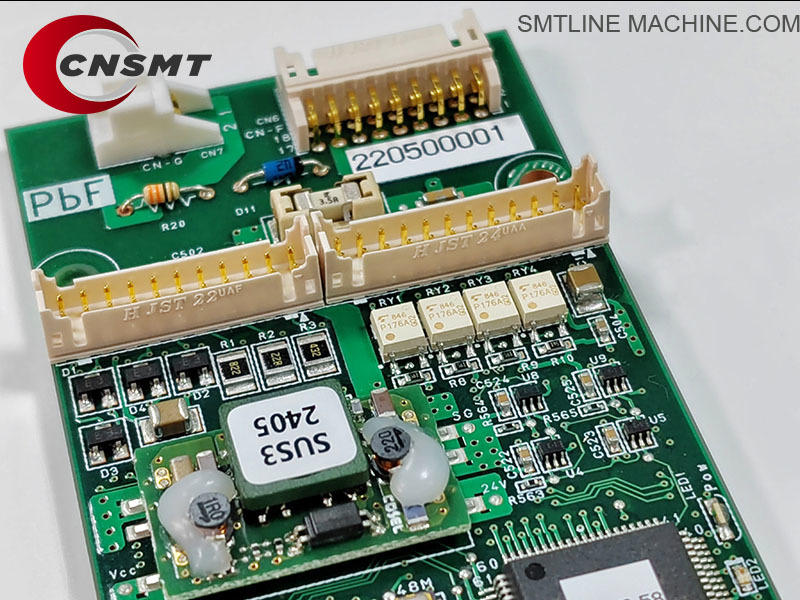

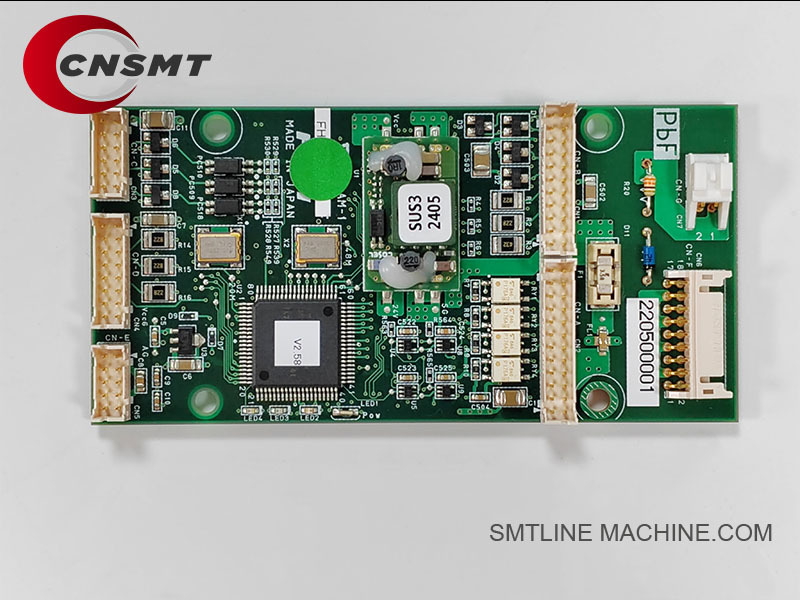

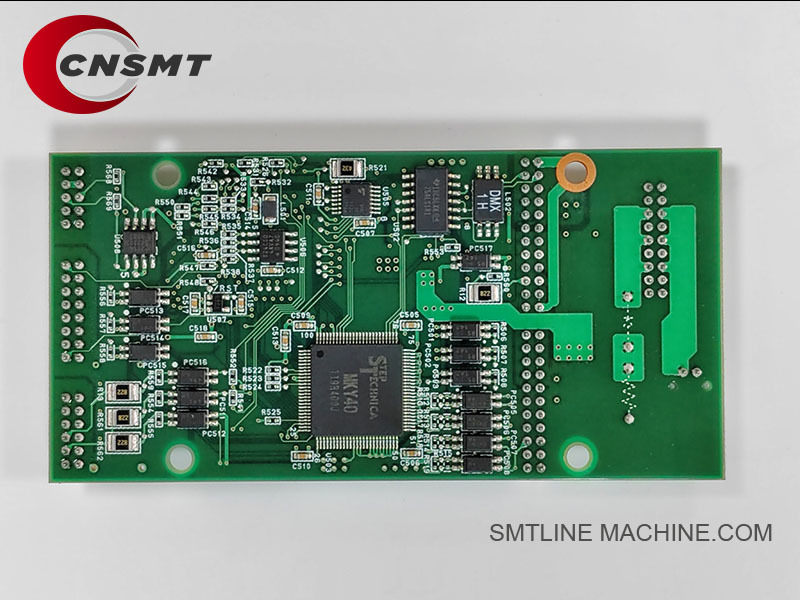

مادربرد FUJI 2AGKHB008800 H12HS سر کار

شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود

FUJI 2AGKHB008800 H12HS مادربرد سر کار

خلاصه ی محصول

2AGKHB008800 مادربرد اصلی کنترل برای سر کار FUJI NXT H12HS است. این PCB واحد کنترل الکترونیکی اصلی است که تمام عملیات سر H12HS را مدیریت می کند،از جمله کنترل حرکت، سوئیچ کردن خلاء، پردازش سیگنال و ارتباط با سیستم کنترل اصلی ماشین نقش مهمی در اطمینان از عملکرد سریع و دقیق بالا دارد.

توابع و ویژگی های کلیدی

کنترل تمام محورهای سر (محور Z، چرخش Theta و محرک های نوزل)
12 سیستم خلاء نوزل را مدیریت می کند، از جمله سوئیچ فشار خلاء/هوا.
بازخورد از سنسورهای فشار، رمزگذاری کننده ها و موقعیت های موتور را پردازش می کند.
کنترل زمان واقعی حرکات انتخاب و قرار دادن را با دقت بالا فراهم می کند.
کنترل ارتباطات با سرعت بالا بین سر کار و کنترل کننده اصلی ماشین.
کنترل دریچه های سولینوئید، سنسورها و محرک های داخل سر H12HS.

سازگاری ماشین

فوجی NXT سری دوم
سری FUJI NXT III
ماشین آلات مجهز به سر 12 نوزل با سرعت بالا H12HS

مشخصات فنی

برنامه های کاربردی اصلی

کنترل حرکت بلند کردن محور Z و چرخش Theta
کنترل تشخیص خلاء و فشار هوا برای تمام 12 نوزل
به دریچه های سولینوئید و مکانیسم های پنوماتیک کمک می کند.
بازخورد در زمان واقعی از سنسورهای فشار خلاء را برای تایید وضعیت انتخاب پردازش می کند.
تضمین می کند تبادل اطلاعات همزمان با سرعت بالا با کنترل کننده اصلی برای عملکرد بهینه.

قطعات و لوازم مرتبط

توصیه های نگهداری

هر 6 تا 12 ماه یکبار کانکتورها و کابل های سیگنال را بررسی کنید.
سیستم خنک کننده را بررسی کنید (ضمان کنید که فن ها کار می کنند و از گرد و غبار پاک هستند).
کار درست سنسورهای خلاء و سیگنال های پنوماتیک را تایید کنید.
اگر علائم مانند شکست سیگنال، خطای ارتباطی یا رفتار غلط محور رخ دهد، جایگزین کردن مادربرد را در نظر بگیرید.

خلاصه

مادربرد سر کار FUJI 2AGKHB008800 H12HS مرکز کنترل برای سر H12HS است که عملکرد پایدار، با سرعت بالا و دقیق را تضمین می کند.این برای حفظ دقت قرار دادن ماشین و بهره وری تولید ضروری است.

لوازم جانبی و قطعات مرتبط برای مادربرد FUJI 2AGKHB008800 H12HS

کیت های جایگزین توصیه شده

کیت نگهداری شیر (XS03764 + XS03765 + XS03766 + XS03767)
کیت حسگر (XS00920 حسگر فشار + کابل ها)
کیت موتور (2AGGHA002700 محور Z + 2AGGHA002800 موتور Theta)
مجموعه فن و کابل (XH01431 فن خنک کننده + کابل های XS02050/XS02051)

يادداشت:

این قطعات به طور مستقیم با محدوده کنترل مادربرد مرتبط هستند، از جمله سیستم های خلاء، کنترل حرکت، سنسورها و انتقال سیگنال در داخل سر کار H12HS.

شماره های قطعات مرتبط برای مادربرد FUJI 2AGKHB008800 H12HS

خلاصه:

این شماره های قطعات به طور مستقیم مربوط به عملکرد و نگهداری 2AGKHB008800 H12HS کار سر مادربرد، پوشش سیستم های خلاء، قطعات حرکت، سنسورها،انتقال سیگنال، و عناصر ساختاری.

راهنمای سوالات عمومی FUJI 2AGKHB008800 H12HS مادربرد سر کار

اطلاعات عمومی

سوال1: مادربرد FUJI 2AGKHB008800 H12HS Working Head چیست؟

الف:
مادربرد 2AGKHB008800 ، صفحه مدار اصلی کنترل در داخل سر کار FUJI NXT H12HS است. این مسئول مدیریت موتورهای سر ، سنسورها ، سیستم خلاء ،و ارتباط با کنترل کننده اصلی ماشین. این کنترل دقیق برای عملیات بالا سرعت انتخاب و محل را تضمین می کند.

توابع و برنامه های کاربردی

س2: این مادربرد چه چیزی را کنترل می کند؟

الف:

موتورهای بلند کننده محور Z (حرکت بالا/پایین)
موتورهای چرخش تتا (چرخش نوزل)
دریچه های سوئیچ خلاء و فشار هوا
سنسورهای فشار برای تایید وضعیت جمع آوری
عملیات سر را با واحد کنترل اصلی برای قرار دادن دقیق هماهنگ می کند.

سوال 3: کدام ماشین ها از مادربرد 2AGKHB008800 استفاده می کنند؟

الف:
فوجی NXT سری دوم
سری FUJI NXT III
به طور خاص برای H12HS سر کار 12 نوزل با سرعت بالا

نصب و راه اندازی

سوال 4: مادربرد چگونه نصب می شود؟

الف:

در داخل هاسپيتر H12HS نصب شده.
به وسیله کابل های سیگنال (XS02050) و کابل های برق (XS02051) به کنترل کننده اصلی متصل می شود.
رابط با موتورها، سنسورهای فشار (XS00920) ، دریچه ها (XS03760) و محرک ها.

س5: آیا کالیبراسیون پس از نصب لازم است؟

الف:

نیازی به کالیبراسیون فیزیکی نیست.
دستگاه در هنگام راه اندازی تشخیص و آغاز خودکار را انجام می دهد.
در صورت لزوم می توان در تنظیمات ماشین، آستین های فشار و یا فشار را تنظیم کرد.

راه حل مشکلات و مسائل رایج

س6: علائم رایج شکست چیست؟

الف:

اشتباهات ارتباطي با سر
محور Z یا خرابی موتور Theta.
خطا در خواندن سنسور خلاء یا اشتباه در گرفتن.
خطاهای کنترل نوزل یا حرکت های گیر افتاده
تمام سر از کار افتاده یا شروع کارش شکست خورده

سوال 7: علت شکست مادربرد چیست؟

الف:

استفاده طولانی مدت و خستگی قطعات الکترونیک
ولتاژ بالا یا تخلیه ای استاتیک
ورودی رطوبت یا گردآوری گرد و غبار
وصل کننده های شکسته یا سیم کشی آسیب دیده.
خرابی قطعات متصل (به عنوان مثال، سنسورها، موتورها) گاهی اوقات می تواند باعث اضافه بار شدن صفحه شود.

نکات نگهداری

سوال 8: چگونه می توانم مادربرد را نگهداری کنم؟

الف:

بازرسی و تمیز کردن فن های خنک کننده (XH01431) به طور منظم.
بررسي كابل هاي شل يا وصل كننده هاي شكسته
محیط کار را خشک و بدون گرد و غبار نگه دارید.
سنسورها یا موتورهای معیوب را به سرعت تعویض کنید تا از خطاهای بازخورد جلوگیری شود.
تعویض پیشگیرانه پس از ۳ تا ۵ سال کار مداوم توصیه می شود.

دستورالعمل های جایگزینی

س9: کی باید مادربرد را تعویض کرد؟

الف:

اگر اشتباهات مکرر در ارتباط یا راه اندازی وجود داشته باشد.
در صورتی که چندین خطا در قطعات سر بدون علت مکانیکی رخ دهد.
وقتي که تشخيص هاي الکترونيکي به خطا هاي سطح تخته اشاره ميکنن

اجزای مرتبط

سفارش و مشاوره پشتیبانی

قبل از سفارش، مطابقت با مدل ماشين و سر رو تاييد کنيد.
معمولاً همراه با کابل های سیگنال، فن های خنک کننده و سنسورهای خلاء برای نگهداری کامل سر سفارش داده می شود.
در دسترس از توزیع کنندگان رسمی FUJI یا تامین کنندگان قطعات پشتیبان SMT مجاز.

خلاصه

مادربرد 2AGKHB008800 H12HS Working Head یک واحد کنترل حیاتی است که تمام توابع سر H12HS را در ماشین های FUJI NXT مدیریت می کند.نگهداری منظم و تعویض به موقع برای حفظ سرعت بالا ضروری است، تولید دقیق
