FUJI XS03764 V12 کار سر شیر مکانیکی SPOOL SMT قطعات معدنی

FUJIXS03764 V12 شیر مکانیکی سر کار SPOOL

شرکت ما 11 سال است که در حال فعالیت است و قطعاً با تضمین کیفیت و تحویل سریع، بهترین انتخاب شما خواهد بود.

توضیحات محصول

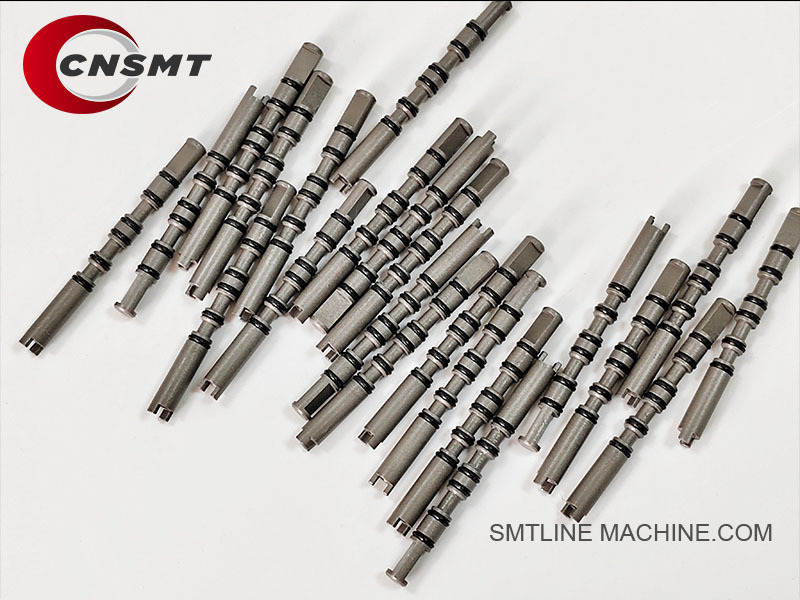

نام محصول: FUJI V12 Working Head Mechanical Valve SPOOL
شماره قطعه: XS03764
کاربرد: FUJI NXT Series V12 Working Head

عملکرد و هدف

عملکرد اصلی:
XS03764 SPOOL جزء مکانیکی اصلی داخل شیر پنوماتیک سر کار FUJI V12 است. این قطعه، سوئیچینگ دقیق بین عملیات خلاء (برداشتن) و دمیدن (قرار دادن) برای نازل را کنترل می کند.

محل نصب:
در داخل بلوک شیر پنوماتیک سر V12 نصب شده است، مسیرهای هوا را با تغییر بین حالت های خلاء و فشار هوا تنظیم می کند.

ویژگی های عملکرد:

پاسخ سوئیچینگ سریع
آب بندی عالی و مقاومت در برابر سایش
کنترل دقیق خلاء را برای نازل ها تضمین می کند و دقت قرارگیری را بهبود می بخشد

مشخصات فنی (مرجع)

ماشین های قابل استفاده

سری FUJI NXT:

NXT V12 Head
سازگار با دستگاه های سری NXT III، NXT V که از هد V12 استفاده می کنند

---

مزایای کلیدی

تولید با دقت درجه OEM
دوام بالا و عملکرد آب بندی عالی
پاسخ سریع برای تولید SMT با سرعت بالا
نصب و تعویض آسان، کاهش زمان خرابی

قطعات مرتبط توصیه شده

اطلاعات تامین

وضعیت موجودی: موجودی منظم، بلافاصله در دسترس است
زمان تحویل: 1 تا 5 روز کاری (بستگی به مقدار دارد)
شرایط: 100٪ جدید اصلی یا جایگزین با کیفیت بالا

پشتیبانی موجود:

برگه های اطلاعات فنی و نمودارهای مونتاژ منفجر شده
BOM کامل برای سیستم پنوماتیک هد V12
نقل قول های تامین کننده و گزینه های حمل و نقل جهانی

---

لوازم جانبی مرتبط برای XS03764 SPOOL (شیر مکانیکی سر کار V12)

Supporting Mechanical Components

کیت های یدکی توصیه شده

XS03764 (Spool) + XS03765 (Valve Body) + XS03766 (Seal Kit) + XS03767 (Spring) — کیت بازسازی شیر کامل
XS03764 + XS00920 (Vacuum Sensor) + 2AGKHA000402 (Main PCB) — برای تعویض کامل پنوماتیک و سنسور

ماشین های قابل استفاده

FUJI NXT V12 Working Head
سازگار با مدل های NXT II، III و V که از هد V12 استفاده می کنند

پشتیبانی موجود:

BOM کامل (لیست مواد) برای مونتاژ شیر V12
نقشه های مونتاژ، نمودارها و راهنماهای نگهداری
تهیه موجودی جهانی و نقل قول های تامین کننده

XS03764 SPOOL – لیست شماره قطعات مرتبط

کیت های قطعات توصیه شده اصلی

ماشین های قابل استفاده

FUJI NXT V12 Working Head
سازگار با مدل های NXT II، NXT III، NXT V که از هد V12 استفاده می کنند

---

---

راهنمای سوالات متداول – FUJI XS03764 V12 Working Head Mechanical Valve SPOOL

اطلاعات عمومی

Q1: XS03764 Mechanical Valve SPOOL برای چه استفاده می شود؟

A:
XS03764 SPOOL یک جزء داخلی حیاتی از مجموعه شیر مکانیکی در داخل هد کار FUJI NXT V12 است. این قطعه مسئول کنترل سوئیچینگ خلاء و فشار هوا است و امکان عملکرد دقیق نازل برداشت و قرار دادن را فراهم می کند.

عملکرد و اصل کار

Q2: عملکرد اسپول شیر مکانیکی چیست؟

A:

جریان پنوماتیک را در داخل هد V12 کنترل می کند.
بین خلاء (برای برداشتن قطعات) و فشار مثبت یا دمیدن هوا (برای رهاسازی قطعات یا تمیز کردن نازل) سوئیچ می کند.
عملکرد پنوماتیک هد را دقیق و قابل اعتماد تضمین می کند.

سازگاری با ماشین

Q3: XS03764 با کدام دستگاه ها سازگار است؟

A:

FUJI NXT II
FUJI NXT III
سری FUJI NXT V (با هد کار V12)

نصب و تعویض

Q4: چه زمانی باید اسپول XS03764 را تعویض کرد؟

A:

نشت هوا در هنگام برداشتن یا قرار دادن.
خلاء به درستی حفظ نمی شود.
هوای مثبت به درستی کار نمی کند.
نازل ها اشتباه شلیک می کنند یا گیر می کنند.
چرخه نگهداری سایش را نشان می دهد (معمولاً بعد از 12 تا 24 ماه، بسته به استفاده).

Q5: چگونه اسپول را تعویض کنیم؟

A:

1. دستگاه را خاموش کرده و فشار را کم کنید.
2. مجموعه شیر پنوماتیک هد V12 را باز کنید.
3. بدنه شیر را بردارید و به اسپول دسترسی پیدا کنید.
4. وضعیت اسپول (XS03764)، بدنه شیر (XS03765) و O-ring ها (XS03766) را بررسی کنید.
5. اسپول جدید را نصب کنید، با گریس پنوماتیک مناسب روغن کاری کنید.
6. شیر را دوباره مونتاژ کنید، نشتی هوا را بررسی کنید.

مشکلات رایج و عیب یابی

Q6: علائم خرابی رایج چیست؟

A:

از دست دادن خلاء در نازل های خاص.
آزاد شدن آهسته هوا یا حرکات نازل گیر کرده.
دمیدن مداوم هوا در حالت بیکار.
افزایش خطاهای برداشت یا خرابی های قرارگیری.

Q7: چه چیزی باعث خرابی اسپول می شود؟

A:

سایش طولانی مدت سطح اسپول.
کثیفی، باقیمانده شار یا آلودگی روغن در داخل شیر.
تخریب O-ring که منجر به نشتی می شود.
روغن کاری نادرست یا عدم نگهداری.

نکات نگهداری

Q8: چگونه از اسپول شیر مکانیکی نگهداری کنیم؟

A:

مجموعه شیر را به طور منظم تمیز کنید (توصیه می شود هر 3 تا 6 ماه یکبار).
اسپول و آب بندی ها را پس از 12 تا 24 ماه یا در صورت مشاهده علائم سایش، پیشگیرانه تعویض کنید.
فقط از گریس پنوماتیک تایید شده استفاده کنید (انواع توصیه شده FUJI).
منبع هوای فشرده را با فیلترهای مناسب خشک و تمیز نگه دارید.

قطعات مرتبط

توصیه های خرید

XS03764 یک قطعه مصرفی است. FUJI توصیه می کند آن را برای نگهداری در انبار نگه دارید.
معمولاً همراه با XS03765 (بدنه شیر) و XS03766 (کیت O-ring) تعویض می شود.
از طریق توزیع کنندگان رسمی FUJI و تامین کنندگان قطعات یدکی SMT در دسترس است.

نتیجه

XS03764 V12 Working Head Mechanical Valve SPOOL برای سوئیچینگ خلاء و هوا پایدار در هد FUJI NXT V12 بسیار مهم است. نگهداری منظم و تعویض به موقع از دست دادن خلاء، خطاهای نازل جلوگیری می کند و قابلیت اطمینان قرارگیری را بهبود می بخشد.
