YAMAHA YV YS سری ارتعاش مناسب سه لوله پنج لوله ارتعاش مناسب قطعات یدکی SMT

YAMAHA Vibration Vibration Fit YV YS سری Vibration Fit سه لوله پنج لوله لرزش مناسب

شرکت ما 11 سال است که فعال است و قطعا بهترین انتخاب شما با کیفیت تضمین شده و تحویل سریع خواهد بود

توضیحات محصول

نام محصول:

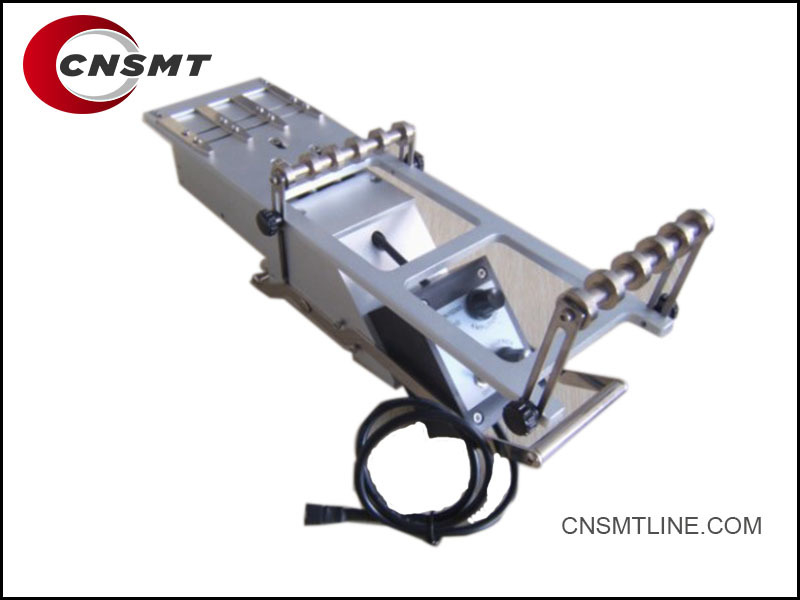

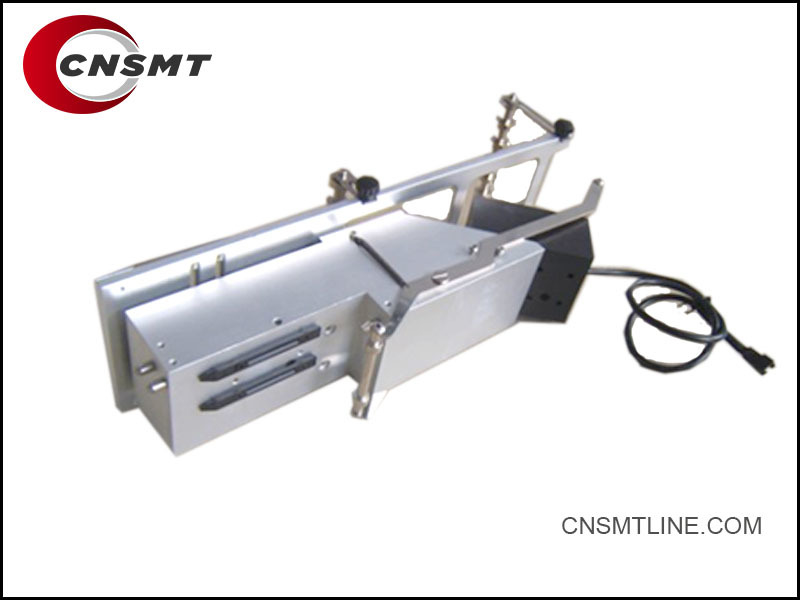

YAMAHA تغذیه لرزش (سه لوله / پنج لوله)

مدل های قابل استفاده:

ماشین های SMT YAMAHA سری YV، سری YS

---

خلاصه ی محصول

YAMAHA Vibration Feeder یک دستگاه تغذیه کمکی است که در خطوط تولید فناوری نصب سطح (SMT) استفاده می شود. این دستگاه برای تامین اجزای بسته بندی شده بدون نوار مانند اجزای عمده طراحی شده است.اجزای شکل عجیبیا اجزای موجود در لوله ها.

---

ویژگی ها

پیکربندی چند لوله:

در طراحی های سه لوله (3 لوله) یا پنج لوله (5 لوله) موجود است.
اجازه تغذیه همزمان از انواع مختلف اجزای را می دهد.

کنترل دقیق لرزش:

قدرت و فرکانس ارتعاش قابل تنظیم
تضمین تحویل قطعات بدون مشکل و پایدار.

سازگاری بالا:

کاملا سازگار با ماشین های SMT YAMAHA YV Series (YV100X، YV100XTG، و غیره) و سری YS (YS12, YS24, YS88, و غیره).

تغذیه انعطاف پذیر قطعات:

مناسب برای قطعات نوع لوله، قطعات شکل عجیب، کانکتورها و مواد عمده.

پلگ و پلی:

نصب ساده؛ می تواند به سرعت به محل تغذیه ماشین متصل شود.

---

مشخصات فنی

پارامتر. توضیحات.
-------------------------------------------------------------------------------------------------------------------------------------------------------- و این هم از آنجایی که شما می توانید از آن استفاده کنید.
٬٬ نوع تغذیه ٬٬ نوع تغذیه لوله لرزش ٬٬
پیکربندی گزینه های سه لوله / پنج لوله
منبع برق 24 ولت DC (از دستگاه SMT)
مدل های سازگار، سری YAMAHA YV، سری YS
کنترل ارتعاش، تنظیم دامنه و فرکانس.
♪ مواد ♪ قاب فولادی با پوشش ضد ایستاتیک ♪
♪ انواع قطعات ♪ قطعات لوله ای، قطعات شکل عجیب ♪

---

مزایا

تغذیه کارآمد برای اجزای نامناسب برای رول های نوار
قرار دادن دستي اجزای غريبه را کاهش مي دهد.
دوام بالا و ارتعاش پایدار برای تولید طولانی مدت
نگهداري آسان و راه اندازي سريع

---

شماره های قطعات مشترک

٬ مدل ٬ توضیحات ٬
و در این مرحله، شما باید به این موضوع توجه کنید.
یاماها ۳ لوله ای تغذیه ی ارتعاش برای ۳ لوله ای
♫ یاماها ۵ لوله ♫ ♫ خوراک لرزش برای ۵ لوله ♫
٬٬ P/N متناوب ٬٬ گاهی اوقات به عنوان ٬ YV Tube Feeder٬٬ "YS Tube Feeder٬٬ یا "Yamaha Vibration Tube Feeder" شناخته می شود

---

سناریوهای کاربرد

تولید دسته های کوچک SMT
خطوط نمونه سازی
دستکاری اجزای شکل غیرمعمول
بسته بندی غیر استاندارد (به عنوان مثال، کانکتورها، پین ها، LED ها در لوله ها)

شماره قطعات اصلی

٬٬ نوع فیدر٬٬ شماره قطعه٬٬ توضیحات٬٬
و در نهایت، شما می توانید از آن استفاده کنید.
∙ ∙ 3 لوله تغذیه ∙ ∙ KHJ-MC200-000 ∙ ∙ لوله تغذیه لرزش ∙ 3 لوله (سیریز YV / YS) ∙
۵ لوله خورنده ٬ KHJ-MC400-000٬ لوله خورنده ارتعاش ٬ ۵ لوله خورنده ٬ سری YV / YS

---

قطعات و لوازم مرتبط

آیتم، قسمت، شماره، توضیحات.
و در این مرحله، شما باید به این موضوع توجه کنید.
کنترل کننده ارتعاش. کنترل کننده ارتعاش. کنترل کننده ارتعاش.
♪ کابل برق تغذیه کننده ♪ ♪ KHJ-MC300-000 ♪ کابل برق تغذیه کننده لرزش ♪
♫ براکت تغذیه لرزش ♫ ♫ KHJ-MC500-000 ♫ براکت نصب برای تغذیه لرزش ♫
♫ تجمع موتور لرزش ♫ ♫ KHJ-MC310-000 ♫ موتور لرزش برای تغذیه ی لرزش یاماها ♫
♫ نگهدارنده لوله ♫ ♫ KHJ-MC600-000 ♫ نگهدارنده لوله های قطعات ♫ ♫ مدل های 3 لوله یا 5 لوله ♫
کابل کنترل سیگنال KHJ-MC700000 خط سیگنال متصل کننده تغذیه کننده به ماشین

---

مدل های سازگاری ماشین

سری YV: YV100X، YV100XTG، YV88، YV112
سری YS: YS12, YS24, YS88, YS100, YS100F

---

خلاصه ی شماره های بخش های کلیدی

قسمت شماره یک توضیحات
٬٬٬٬٬٬٬٬٬٬٬
♫ KHJ-MC200-000 ♫ ♫ 3 لوله تغذیه لرزش ♫
٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬
♬♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫
♬ KHJ-MC310-000♫♫ تجمع موتور لرزش♫♫
♬♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫♫
٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬
٬٬ KHJ-MC700-000٬٬ کابل سیگنال٬٬

لوازم جانبی و قطعات یدکی مرتبط

∙ ∙ لوازم جانبی/قسمت ∙ ∙ شماره بخش ∙ توضیحات ∙
و در این مرحله، شما باید به این موضوع توجه کنید.
کنترل کننده ارتعاش. کنترل کننده ارتعاش. کنترل کننده ارتعاش. کنترل کننده ارتعاش.
♫ واحد حرکتی لرزش ♫ ♫ KHJ-MC310-000 ♫ لرزش را برای تغذیه قطعات هدایت می کند ♫
♪ کابل برق ♪ KHJ-MC300-000 ♪ کابل برق تغذیه ای ♪
کابل سیگنال KHJ-MC700000 کابل سیگنال کنترل از ماشین به تغذیه کننده
♫ مجموعه ی براکت های نصب شده ♫ ♫ KHJ-MC500-000 ♫ تکیه برای نصب فیدر به پلتفرم ماشین ♫
♫ نگهدارنده لوله ♫ ♫ 3 لوله ♫ ♫ KHJ-MC600-000-3T ♫ ♫ نگهدارنده لوله های قطعات (برای مدل 3 لوله) ♫
♫ نگهدارنده لوله ♫ ♫ 5 لوله ♫ ♫ KHJ-MC600-000-5T ♫ ♫ نگهدارنده لوله های قطعات (برای مدل 5 لوله) ♫
٬٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬ ٬
پد ضد ایستاتیک. پد عمومی. مانع از آسیب ایستاتیک به اجزای حساس می شود.
پاهای لاستیکی / پد خنک کننده ارتعاش. عمومی. کاهش صدا و ارتعاش مکانیکی.
♫ مجموعه ی بهار ارتعاش ♫ ♫ جزء داخلی ♫ ♫ ارتعاش متعادل را حفظ می کند ♫
♪ کنترلر دکمه / شماره گیری ♪ بخشی از KHJ-MC21C-00 ♪ کنترل شدت ارتعاش به صورت دستی ♪

---

قطعات پوشیدن (مواد مصرفی)

بهار های ارتعاش در طول زمان خسته می شوند و نیاز به تعویض دارند.
لرزش راننده موتور ️ در صورت افزایش سر و صدا یا کاهش بهره وری
نگهدارنده های لوله / کلیمپ ها در صورت تغییر مکرر لوله استفاده کنید.
پد های لاستیکی / جذب کننده های شوک برای عملکرد پایدار در طول دوره های طولانی

---

سناریوهای جایگزینی رایج

خرابی موتور → جایگزینی KHJ-MC310-000 (جمعیت موتور)
ارتعاش ضعیف یا ناپایدار → KHJ-MC21C-00 (کنترلر) و اسپرنگ ها را بررسی کنید یا جایگزین کنید.
نگهدارنده لوله شکسته یا فرسوده → با KHJ-MC600-000-3T یا -5T جایگزین شود.
مشکلات سیگنال → جایگزین KHJ-MC700-000 (کابل سیگنال) شود.

---

سازگاری

با تمام سری های YV (YV100X، YV88، YV112، YV100XTG) سازگار است.
با تمام سری های YS (YS12، YS24، YS88، YS100، YS100F) سازگار است.

---

مثال خلاصه BOM

٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬٬
------------------------------------ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
کنترل کننده. KHJ-MC21C-00
♪ موتور ♪ ♪ KHJ-MC310-000 ♪
♪ کابل برق ♪ ♪ KHJ-MC300-000 ♪
کابل سیگنال KHJ-MC700000
♫ براکت نصب شده ♫ ♫ KHJ-MC500-000 ♫
♫ نگهدارنده لوله ♫ ♫ KHJ-MC600-000-3T / -5T ♫

---
