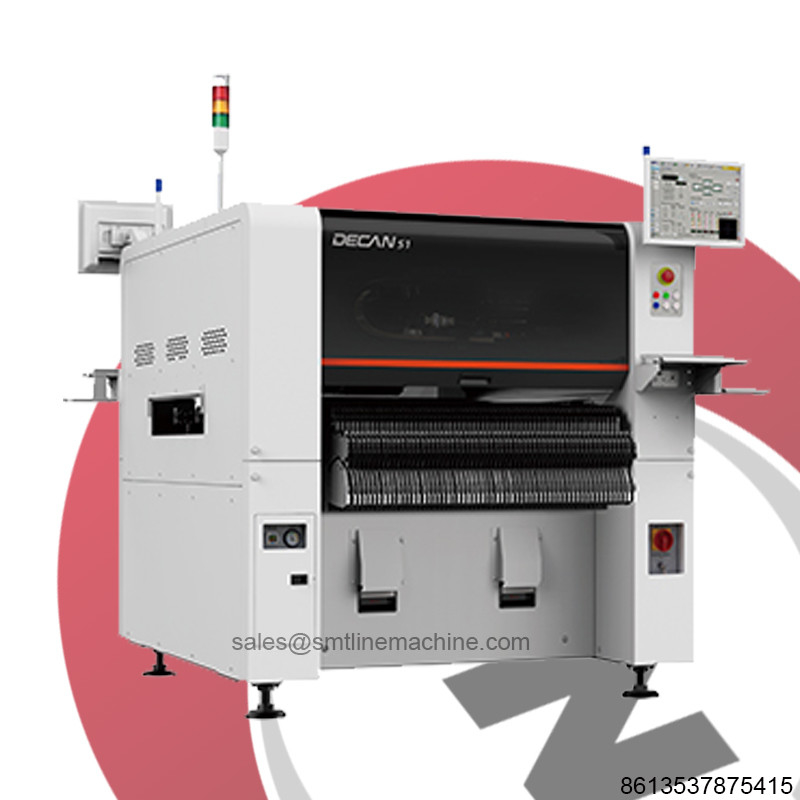

در زیر خلاصه ای دقیق و تجزیه و تحلیل ویژگی های عملکردی دستگاه SMT Hanwha Samsung DECAN S1 ارائه شده است که بر مزایای اصلی و نکات فنی آن تاکید دارد:
1بهترین عملکرد در همان کلاس: ظرفیت پردازش PCB فوق العاده بزرگ
DECAN S1 دارای ظرفیت پردازش PCB پیشرو در صنعت در زمینه ماشین های SMT متوسط است و از مشخصات زیر پشتیبانی می کند:
اندازه استاندارد: 510mm × 510mm، مناسب برای اکثر نیازهای تولید PCB معمولی است.
گزینه های گسترش: می تواند از صفحه های PCB فوق العاده بزرگ تا 1500 میلی متر (طول) × 460 میلی متر (عرض) پشتیبانی کند ، مناسب برای نوارهای طولانی یا صفحه های مدار ویژه (مانند نوارهای نور LED ،تخته های کنترل صنعتی، و غیره).
مزایا:
به طور قابل توجهی تعداد مراحل برای جدا کردن PCB های بزرگ را کاهش دهید و بهره وری تولید singleboard را بهبود ببخشید.
انطباق با نیازهای انعطاف پذیر تولید محصولات متنوع و بزرگ و کاهش فرکانس تغییر خط.
2. نصب مایکروچیپ پایدار: کاهش سرعت پرتاب مواد و بهبود نرخ بازده
DECAN S1 بسیاری از بهینه سازی ها را برای ثبات نصب میکروچیپ انجام داده است:
شناسایی دقیق مرکز نوزل: تشخیص موقعیت نوزل در زمان واقعی توسط سنسور با دقت بالا برای جلوگیری از اشتباهات نصب ناشی از جابجایی.
طراحی ضد نشت: بهینه سازی سیستم کنترل فشار هوا برای کاهش مشکلات سقوط قطعات یا پرتاب مواد ناشی از نشت خلاء.
بهبود سرعت پرتاب مواد: از طریق بهینه سازی هماهنگ سخت افزار و الگوریتم ها، سرعت پرتاب مواد میکروچیپ ها (مانند 0201،01005) به سطح پیشرو صنعت کاهش می یابد، بهبود استفاده از مواد.
مزایا:
اطمینان از ثبات نصب اجزای کوچک، به ویژه مناسب برای تولید PCB با تراکم بالا مانند تلفن های هوشمند و دستگاه های پوشیدنی.
کاهش زمان تنظیم زمان توقف و بهبود کارایی تولید کلی.
3سیستم بصری با دقت بالا: محدوده تشخیص گسترده و کارایی
DECAN S1 مجهز به تکنولوژی پیشرفته تشخیص بصری است که انعطاف پذیری و سرعت قرار دادن را به طور قابل توجهی بهبود می بخشد:
(1) دوربین پرنده با پیکسل بالا
محدوده تشخیص گسترش یافته: از پوشش کامل از قطعات کوچک 03015 (0.3mm × 0.15mm) تا قطعات بزرگ 16mm پشتیبانی می کند و می تواند نیازهای متنوعی را بدون تغییر دوربین برآورده کند.
تکنولوژی OntheFly: اجزای در سرعت بالا در حین حرکت تشخیص داده می شوند، زمان توقف را کاهش می دهند و ریتم قرار دادن را بهبود می بخشند.

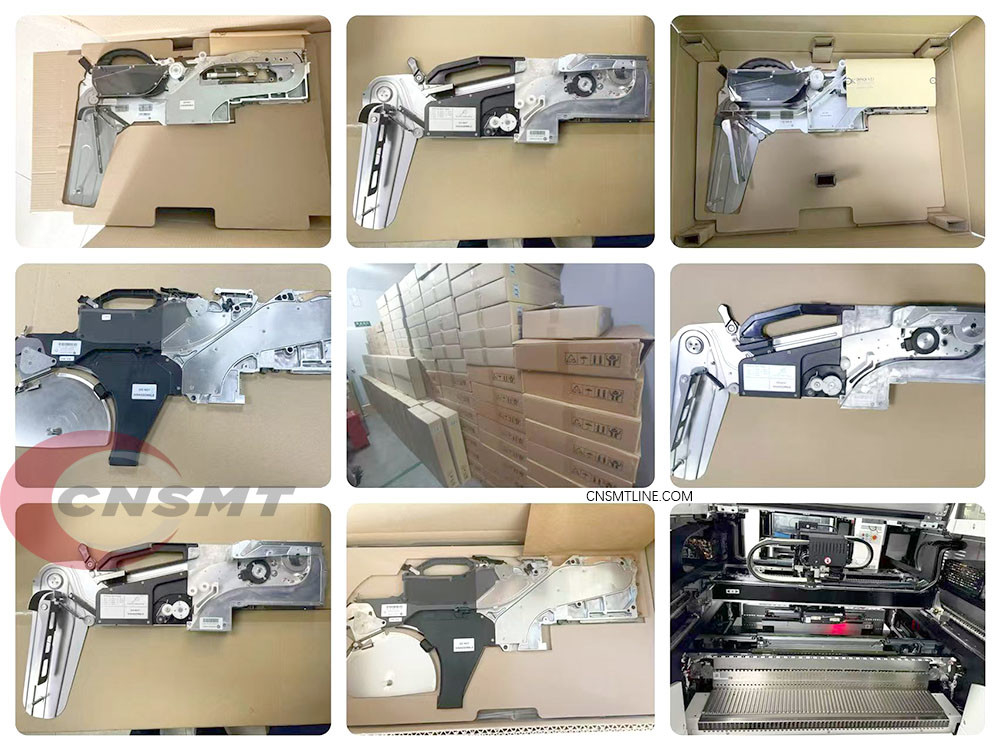

(2) همکاری هوشمند دستگاه های تغذیه
هماهنگی خودکار اسلات های مواد: دستگاه در زمان واقعی با تغذیه کننده ارتباط برقرار می کند، به طور خودکار موقعیت کمربند مواد را کالیبراسیون می کند و دقت مکش را تضمین می کند.
مزایا:
کاهش مداخله دستی، بهبود "سرعت مکش همزمان" از انواع مختلف قطعات و کاهش زمان انتظار برای قرار دادن.
(3) بهینه سازی نصب قطعات خاص شکل
بهینه سازی فرآیند تشخیص دوربین: ترتیب تشخیص اجزای دارای شکل خاص (مانند کانکتورها و پوشش های محافظ) از طریق الگوریتم ها تنظیم می شود.و سرعت نصب 25 درصد افزایش می یابد..
سناریوهای کاربرد:
سرعت بخشیدن به چرخه تولید قطعات خاص در الکترونیک خودرو و تجهیزات کنترل صنعتی.
4کالیبراسیون و نگهداری هوشمند: اطمینان از ثبات طولانی مدت
DECAN S1 تعدادی از توابع هوشمند را برای اطمینان از ثبات مداوم دقت و کیفیت در طول فرآیند تولید معرفی می کند:
(1) کالیبراسیون خودکار در طول کار (کیلیبراسیون زمان اجرا)
مکانیسم تعویض پویا:اجرای خودکار روش کالیبراسیون در طول فرآیند تولید برای جبران انحراف دقت ناشی از تغییرات دمایی یا فرسایش مکانیکی در زمان واقعی.
مزایا:
دقت نصب (± 25μm@Cpk≥1.0) می تواند بدون متوقف کردن ماشین حفظ شود، که به ویژه برای کارخانه هایی با تولید 24 ساعته مناسب است.
(2) سیستم نگهداری اتوماتیک
نگهداری پیشگیرانه: به طور منظم پارامترهای فشار هوا و جریان نوزل و شاخه را شناسایی کنید تا از خرابی های احتمالی از قبل هشدار دهید.
تمیز کردن پاک کننده با فشار بالا: به طور خودکار مواد خارجی را در نوزل و شاخه حذف کنید تا از جذب ضعیف ناشی از انسداد جلوگیری شود.
مزایا:
تعداد تعمیرات دستی را کاهش دهید، زمان توقف را کاهش دهید و عمر اجزای کلیدی را افزایش دهید.
خلاصه: رقابت پذیری اصلی DECAN S1
1تعادل بین کارایی و دقت: دستیابی به عملکرد قرار دادن با سرعت بالا (تا 100،000 CPH) در ماشین های با سرعت متوسط در حالی که دقت سطح میکرو را حفظ می کند.
2سازگاری انعطاف پذیر با نیازهای پیچیده: سازگاری PCB بسیار بزرگ، پشتیبانی از قطعات کامل و سیستم تغذیه هوشمند برای تسهیل تولید خط مخلوط چندگانه.
3تضمین تولید هوشمند: کالیبراسیون پویا و فناوری نگهداری خودکار به طور قابل توجهی کارایی کلی تجهیزات (OEE) را بهبود می بخشد.
سناریوهای قابل استفاده:
تولید متوسط و بزرگ در زمینه های الکترونیک مصرفی، الکترونیک خودرو، کنترل صنعتی و غیره
سناریوهای تولید پیشرفته با الزامات بالا برای تنوع قطعات و ثبات نصب.
از طریق نوآوری های تکنولوژیکی و طراحی عملی، DECAN S1 به یک انتخاب قابل اعتماد برای شرکت های تولید کننده الکترونیک برای بهبود ظرفیت تولید و بهره وری تبدیل شده است.
| هماهنگی | دوربین پرواز + دوربین ثابت | ||
|---|---|---|---|
| تعداد اسپندل ها | 10 اسپندل x 1 گانتری | ||
| سرعت قرار دادن (بهتري) |
47،000 CPH (بهترین) | ||
| قرار دادن دقت |
تراشه | ±28μm @ Cpk≥ 1.0 | |
| IC | ±35μm @ Cpk≥ 1.0 | ||
| اجزا محدوده |
دوربین پرواز | 03015 ~ □16mm | |
| درست کردن دوربین | ~ □42mm (استانداردی) □42mm ~ □55mm (MFOV) اتصال L55mm ~ L75mm (MFOV) |
||
| حداکثر ارتفاع | 10mm (Fly) ، 15mm (Fix) | ||
| اندازه PCB (ملی متر) | دقیقه ای | 50 ((L) × 40 ((W) | |
| مکس | استاندارد | 510 ((L) × 510 ((W) | |
| گزینه | ~ حداکثر 1500 لتر × 460 ولت | ||
| ضخامت PCB (ملی متر) | 0.38 ~ 42 | ||
| ظرفیت تغذیه کننده (8 میلی متر استاندارد) |
استاندارد | 60ea / 56ea (پایگاه تغذیه ثابت / کالسکه بندر) | |
| گزینه | 120ea / 112ea (پایگاه تغذیه ثابت / کالسکه بندر) | ||
| استفاده | قدرت | 3-فاز AC200 / 208 / 220 / 240 / 380 / 415V حداکثر 3.5kVA |
|
| هوا مصرف |
5.0~7.0kgf/cm2 50Nl/min (پمپ خلاء) |
||
| وزن (کیلوگرم) | حدود 1 ساعت600 | ||
| ابعاد بیرونی (ملی متر) | 1،430 ((L) × 1,740 ((D) × 1,485 ((H) |
