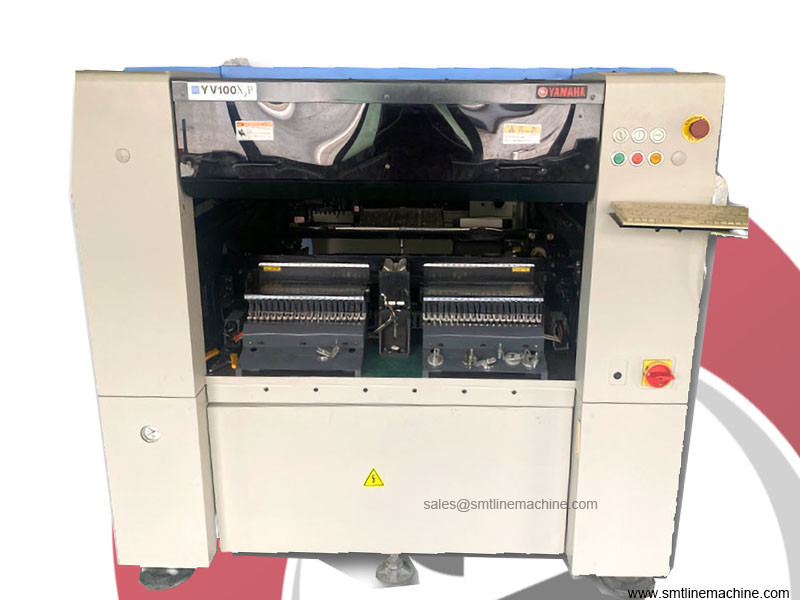

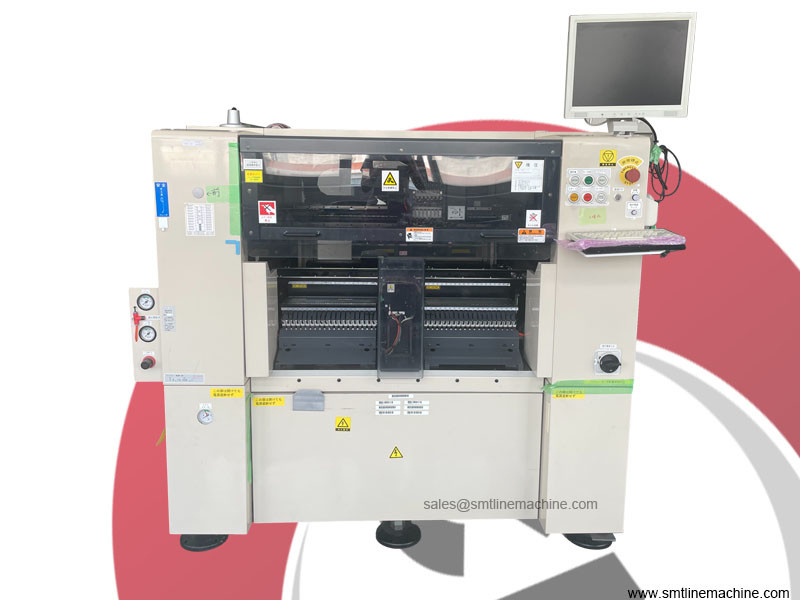

ماشین Yamaha Yv100x Xg Xgp Pick And Place با 90 فیدر برای مونتاژ PCB

YAMAHA YV100X XG 90 Feeders Pick And Place Machine برای مونتاژ پی سی بی

از ساختار سر ياماها استفاده ميکنه و تمام کنترل هاي نوزل بالا و پايين توسط موتورهاي الکتريکي کنترل ميشهدقت نصب ماشین به طور قابل توجهی بهبود یافته است. ماشین نصب سطح YG100XG دارای ویژگی های نصب تراشه با سرعت بالا، دقت بالا و ماشین نصب ماژولار با سرعت بالا است.سیستم سرو با عملکرد بالا، دوربین چند منظره دیجیتال با وضوح بالا و سیستم های تصحیح دقیق متعدد

پشتیبانی از سیستم PCB LED 1.2M

توضیحات

I. ساخت مکانیسم پیچ میانگین سرعت یاماها (ژاپون)
2. YV100X سال تولید 1999-2004؛ سال کلی YV100XE: 2004-2006 است (در حال حاضر از تولید خارج شده است؛ تنها تجهیزات مورد استفاده در بازار است
سه، اين مدل متعلق به ماشين چند وظيفه اي با سرعت متوسط است که در مورد شماره 0402 استفاده ميشه0603.0805.1206.3528 دوباره بزرگ برخی از پچ های قطعات SMT و IC. QFP. SOT. SOP. SOJ. PLCC. BGA. قطعات متصل از جنس مخالف و غیره
سرعت نظری این مدل 0.20s در هر نقطه و 18000 نقطه در ساعت است. سرعت عملیاتی واقعی حدود 10،000 تا 12،000 نقطه در ساعت است.
تکنولوژی قابل قبول
5حداکثر PCBS: حداکثر 457x407mm حداقل PCBS: حداقل 50x50mm
6در حال حاضر، با توجه به الزامات مختلف مشتری، می توان آن را برای چسباندن LED 1.2 متر طول و سایر تخته ها تغییر داد.
7ضخامت بستر می تواند با PCB 0.4-3.0mm چسبیده شود
8جهت انتقال بیس بورد به طور کلی از راست به چپ است و جهت ورودی می تواند به صورت مورد نیاز تغییر کند.
9به طور کلی، 90 نوع از اجزای می تواند قرار داده شود، نشان دهنده 8mm تغذیه.
10. به استثنای خورنده هایی که می توانند متصل شوند، در دیسک نصب شوند
90 نوع شبکه 1000 دامنه وجود دارد که به 8mm feeder اشاره دارد.
10. به استثنای خورنده هایی که می توانند متصل شوند، در دیسک نصب شوند
11ابعاد خارجی ماشین L1650xW1450x1450mm است
12. سه فاز AC200V می تواند به منبع برق متصل شود؛ AC380V؛ (فقط 0.6 مربع در)
تکنولوژی Dongshun 0.55MPA
15وزن: 1580 کيلوگرم
